本文系统总结了如何利用理论计算，特别是密度泛函理论（DFT）结合布尔兹曼输运理论，评估和预测材料的导电性能。
传统的实验方法如四探针、电阻率测量和霍尔效应可准确获取宏观导电参数，但往往难以揭示电子结构层面的导电机制。理论计算则从能带结构、态密度、载流子有效质量和费米能级等关键因素出发，深入分析影响导电性的本质原因。
借助VASP与BoltzTraP等工具，可以计算电导率（σ）、Seebeck系数（S）、功率因子（PF）等输运参数，为热电和电子材料的优化设计提供指导。
通过分析MoS₂、MXene、Bi₂Te₃等典型材料案例，展示了掺杂、缺陷以及多能谷结构如何调控导电性与热电性能，并最终强调了理论计算与实验研究的协同在高性能功能材料筛选与设计中的重要作用。
材料的导电性能是许多电子器件和能源器件性能的基础。太阳能电池、晶体管、热电转换器等装置都依赖于材料的导电率、载流子迁移率和Seebeck系数等输运性能。
例如，输运特性决定了器件的效率和功率输出，而在半导体和金属材料的设计中，理解导电机理至关重要。
传统上，实验研究者通过测量电阻、霍尔效应等手段获得材料的宏观导电参数，但这些方法往往难以揭示微观机理。
理论计算从材料的原子和电子结构出发，可以解释实验观测现象并预测新材料性能，有效缩短筛选和优化材料的周期。
如今，高通量的第一性原理计算使我们能够在合成之前筛选候选材料，为实验提供重要参考。
四点探针法：常用于测量薄膜或块体材料的面电阻率。四个探针分别接触样品表面，通过两个探针送入电流，另外两个测量电压，从而消除接触电阻的影响。该方法结构简单，适用于导电薄膜、石墨烯等二维材料的电导率测量。
直流电阻率测试：在已知样品几何尺寸的情况下，利用欧姆定律直接测量材料的电阻，再换算出体电阻率。通常使用标准的恒流源和电压表完成测量，可获得块体或薄片的电导率。
霍尔效应测量：通过在样品中施加磁场，使载流子偏转产生横向电压，可得到载流子类型（电子或空穴）、浓度和迁移率等信息。霍尔效应实验结合电阻率测量，可完整表征材料的载流子输运性质，是半导体和导电材料研究中的重要手段。
以上实验方法可以准确获得材料的导电率、电阻率及相关载流子参数，但缺乏对电子结构的微观解释。理论计算则从电子结构出发，帮助理解导电机制并预测材料性能。
导电性能与材料的电子结构密切相关，关键参数包括能带结构、电子态密度（DOS）、有效质量、费米面形状和载流子迁移率等。
带隙大小直接决定了材料是否具有自由载流子：金属无带隙，可随时提供载流子；宽禁带半导体常温下载流子浓度很低，导电性差；小带隙材料易于热激发出载流子而提高导电率。
态密度描述了电子能级的分布，当费米能级附近DOS高时，可容纳更多载流子，有利于导电。
载流子的有效质量反映能带曲率：有效质量越小，载流子响应外场越灵敏、迁移率越高，从而提高电导率。理论研究表明，导电有效质量是影响迁移率的重要因素，且可以通过导电张量得到，并随着温度和掺杂变化而改变。
载流子迁移率还受晶格散射、杂质、缺陷等影响，这些因素在理论上通常通过引入弛豫时间τ加以近似处理。
为了评估材料的导电性质，常用第一性原理计算软件（如VASP、Quantum ESPRESSO等）首先计算材料的能带结构和态密度。然后可以利用布尔兹曼输运理论进一步计算输运系数。
BoltzTraP等工具基于能带结构插值，对不同温度和费米能级下的输运积分进行求解，输出电导率(σ/τ)、Seebeck系数(S)和电子热导率等参数。
例如，BoltzTraP可将DFT计算出的能带能量作为输入，通过费米积分计算不同温度下的σ/τ，最终输出包括导电系数等所有输运系数。
需要指出的是，这些计算通常假设弛豫时间τ为常数，因此得到的是归一化电导率σ/τ和电子热导率ke/τ；若要获得真实电导率，还需从实验或形变势理论中估计τ值。研究还发现，BoltzTraP可以计算导电张量相应的“导电有效质量”，用于高通量筛选低有效质量的透明导电材料和热电材料。
掺杂与费米面调控也是常见手段。化学掺杂、杂质或电场调节会改变材料的载流子浓度和费米能级。例如，有研究指出掺杂会“设置费米能级，并直接影响输运性质”。
从能带结构角度看，掺杂可能在导带或价带附近引入新的能级，形成杂质能带或带弯曲，从而显著改变载流子行为和电导率。理论计算可以通过改变电子数来模拟n型或p型掺杂效应，以预测不同掺杂水平下σ、S等参数的变化。
热电性能参数是导电性能计算中的一个重要分支。热电材料的性能通常用Seebeck系数S、功率因子PF=S²σ和无量纲热电优值ZT=S²σT/(KL+Ke)来表征。理论上，布尔兹曼输运计算可以同时得到S、σ和电子热导Ke，然后结合晶格热导预测ZT。
文献报道，利用DFT+BoltzTraP可计算出二维材料的Seebeck系数、电导率、功率因子和电子热导率等，并分析不同掺杂水平下的热电表现。
一般而言，要优化热电材料需要在高σ和高S之间权衡——载流子浓度过高会提高σ但降低S。通过理论计算可以找到最佳的载流子浓度，使功率因子最大化，并辅助判断是否有望获得较高的ZT。
DOI: 10.1016/j.physe.2018.11.011
理论研究中常用的计算工具包括DFT软件和输运计算软件。
首先使用DFT计算材料的基态电子结构，得到能带结构和态密度；然后使用BoltzTraP或BoltzWann等工具，将DFT计算的能带信息插值并求解输运积分。
BoltzTraP的基本思路是将DFT获得的离散k点能量插值为连续的能带函数，再对温度和费米能级进行积分运算，最后输出包括电导率σ、Seebeck系数S、电子热导率κ_e等所有输运参数。
这种方法已被广泛应用于高通量计算中，以构建包含成千上万种化合物的输运性质数据库。在高通量框架下，可以利用这些数据库快速筛选满足特定导电或热电性能的候选材料。
计算结果通常以能带结构图、态密度图、电导率随温度或费米能级的变化曲线、功率因子随掺杂的变化曲线等形式呈现。
例如，能带图可以直观显示材料是金属还是半导体，以及带边曲率；态密度图可用于估算费米能级附近的电子态密度及其对载流子浓度的影响；σ-T曲线和PF掺杂曲线则可揭示不同条件下的最佳性能区域。
通过这些图表，实验研究者可以快速理解理论预测，如识别载流子浓度最高效区间或带隙工程的效果。
在热电研究中，Seebeck系数、功率因子和无量纲ZT等参数通常被重点关注。
Seebeck系数S反映了载流子输运的能量选择性：一般来说，载流子有效质量大且费米能级位于带边时S较高；相反大迁移率往往对应较低的S。功率因子PF=S²σ综合考虑了电导和Seebeck效应，是衡量热电材料输出功率的重要指标。理论计算通过BoltzTraP可以同时获得不同载流子浓度下的S、σ和PF。

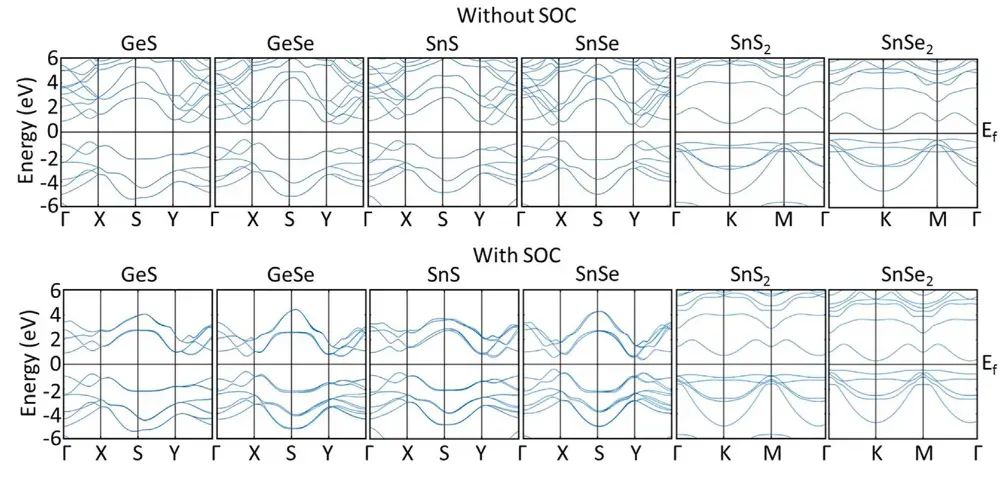

例如，有研究利用DFT计算了多种二维IV–VI族材料在三种不同掺杂水平下的S、σ、PF，并发现这些材料在300–800 K下具有较窄的带隙，从而对热电效率有优势。
一般而言，为了提高ZT，需要平衡载流子浓度：适度提高σ有利于增大PF，但载流子过多会降低S；同时还要降低晶格热导率KL。理论计算可以帮助确定最佳掺杂水平和带结构改性方案，以实现高的PF和ZT值。
doi
: 10.3389/fmech.2017.00015
以下通过几个典型二维材料的案例，说明理论计算如何解释和指导导电性能的变化。

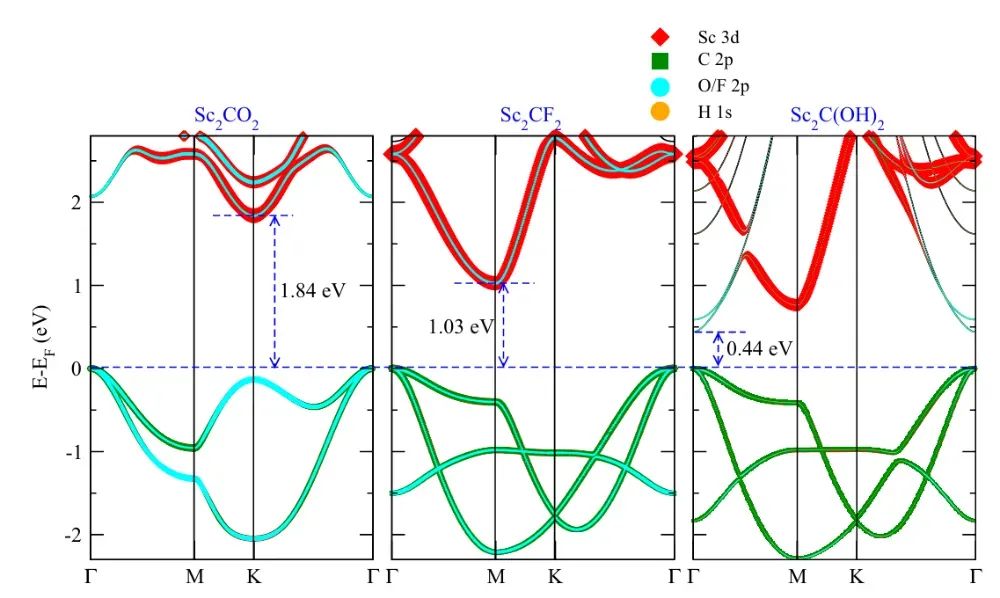

MXene（二硼化物碳化物）：MXene是一类过渡金属碳化物或氮化物二维材料，通常具有极高的电导率。以Sc₂C为例，研究发现含氧的Sc₂CO₂经过功能化后表现出半导体性质，同时晶格热导率极低。
具体而言，计算结果显示：虽然Sc₂CO₂的Seebeck系数并不大，但其电导率非常高。这意味着在热电应用中，高σ抵消了S较小的不足，令Sc₂CO₂有望在中高温下实现优秀的热电性能。
从物理图像上看，Sc₂CO₂的能带结构具有多个相近的带极（多等能谷），而氧化功能化改变了载流子浓度，最终使得导电性能显著增强。这与文献中所指出的“一种额外30%降格化声子平均自由程”的低热导率相呼应。
MXene的计算案例表明，通过调控表面化学和掺杂，可以在保证高导电率的同时调节材料的热电属性。
DOI: 10.1103/PhysRevB.94.035405
二硫化钼（MoS₂）：MoS₂是一种典型的二维半导体材料。单层MoS₂具有约1.8 eV的直接带隙和较大的有效质量，因此本征载流子浓度低，导电率一般。

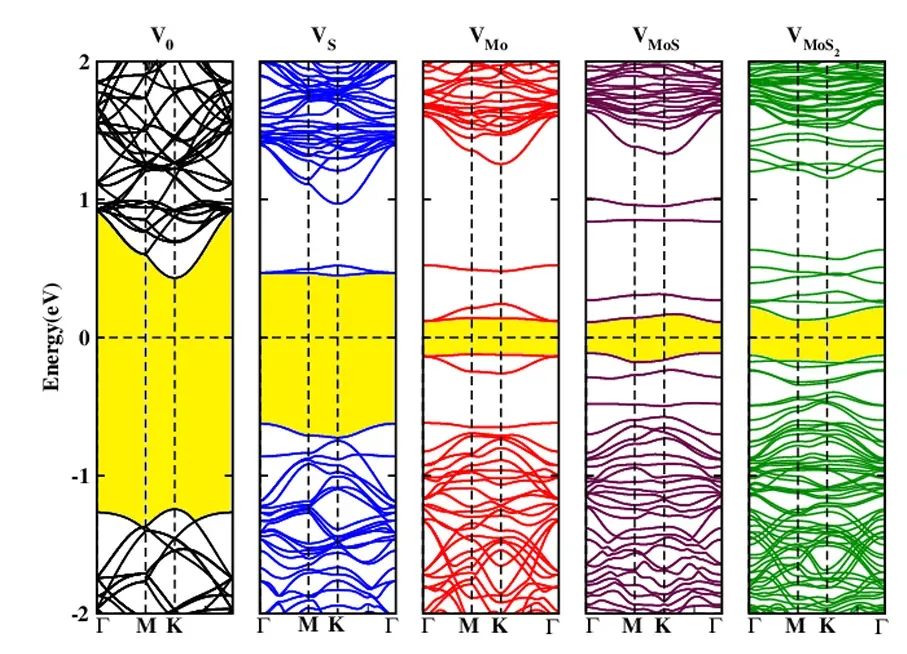

但理论计算发现，原子缺陷和掺杂可以极大地改变其输运性能。一项研究表明，引入硫空位或金属空位会在费米能级附近产生额外的能级，这些缺陷态会改变电子通道，从而显著影响电导。

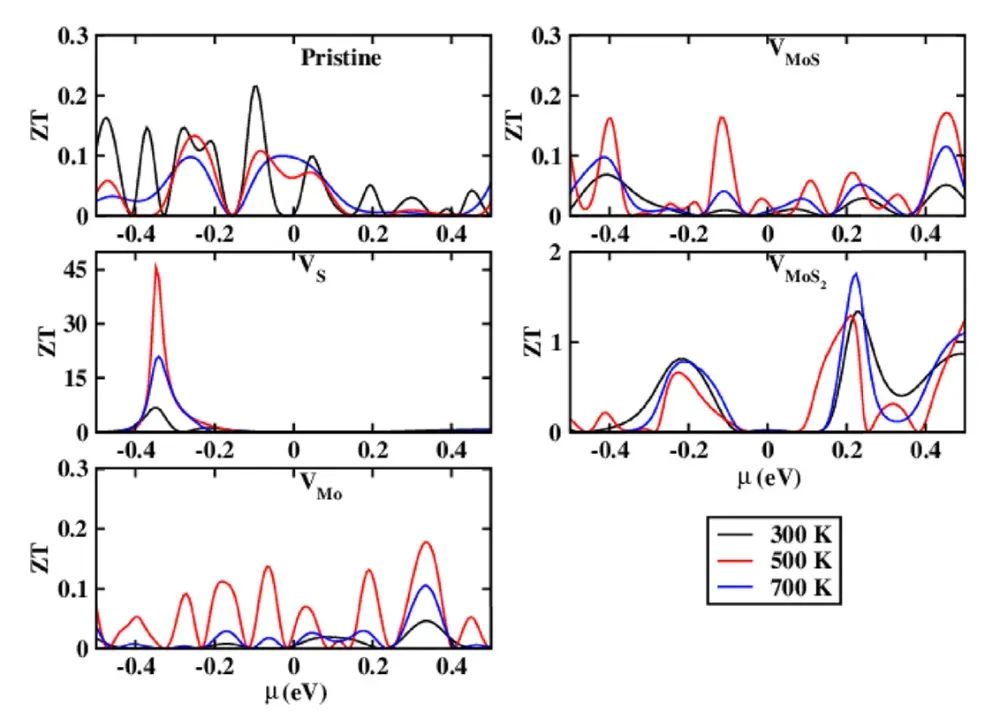

进一步的输运计算显示，MoS₂的功率因子对载流子浓度十分敏感，p型掺杂能够显著提高σ，从而提高PF。具体地，BoltzTraP计算结果指出，当进行p型掺杂时，MoS₂的电导率比未掺杂时提高很多，对提升功率因子的作用甚至超过提高Seebeck系数本身。
这些发现与实验观察一致：通过合适的掺杂或应变工程可以有效增强MoS₂的导电性能。理论模型为理解这些现象提供了直观图像：改变化学组成等价于调整能带结构和载流子分布，从而优化材料的输运特性。
DOI: 10.1016/j.physe.2018.11.011

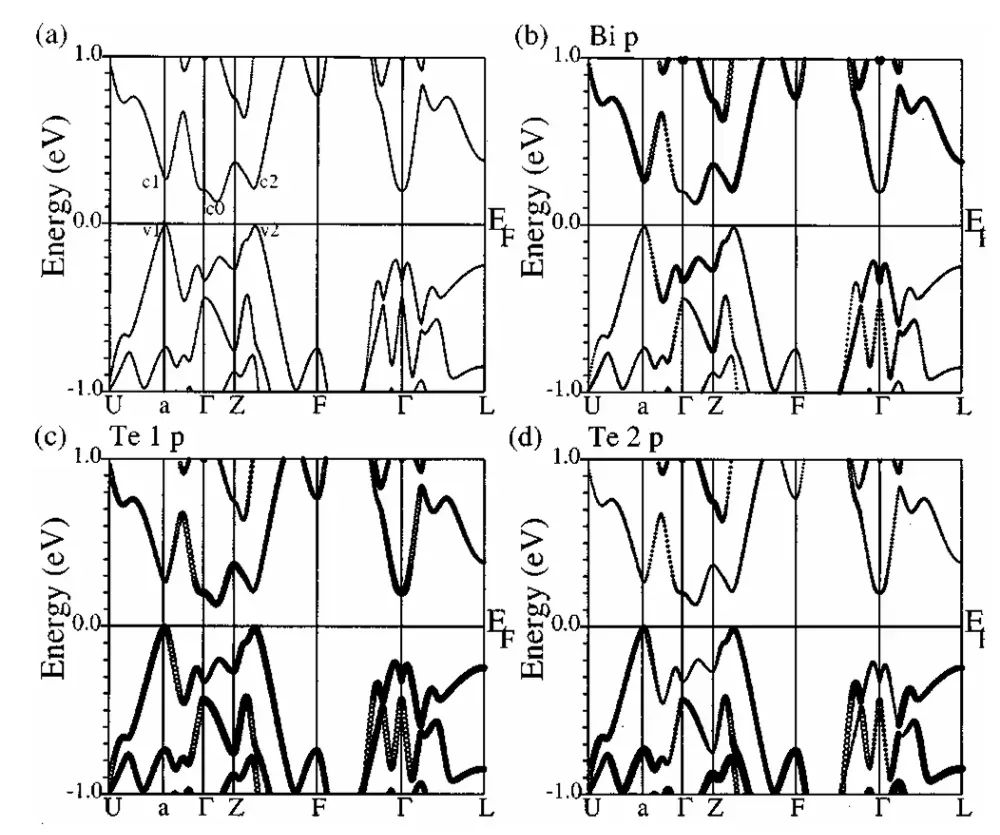

铋锑合金（Bi₂Te₃/Sb₂Te₃）：Bi₂Te₃是室温热电材料的经典代表。第一性原理计算结果表明，Bi₂Te₃的价带顶和导带底具有非常各向异性的有效质量（相当于0.01–0.4 m₀）。
更重要的是，Bi₂Te₃的导带和价带在费米面附近具有多个等能谷，使得载流子分布在多个能谷中。
这种多等能谷结构被认为是Bi₂Te₃具有高热电优值的关键原因之一：在相同总体载流子浓度下，较高的等能谷简并度分散了载流子浓度，提高了每个能谷的Seebeck系数。理论计算还发现，通过调节合金成分（如掺杂Se或Sb）可以进一步优化带结构和载流子有效质量，从而改进导电性和Seebeck效应。
该类材料的研究展示了理论计算如何通过电子结构分析解释实验上观测到的高导电率和高Seebeck的协同效果。
DOI:10.1103/PhysRevB.61.8162
上述案例说明，DFT计算结合输运理论能够揭示载流子有效质量、能带简并度、掺杂和缺陷等因素对导电性的影响，为实验研究提供定性物理图像。
例如，对导电率提高贡献最大的因素（低有效质量、高载流子浓度或带简单并）进行分析，有助于指导材料的工程设计。
本文综述了理论计算在材料导电性能研究中的应用，强调了电子结构参数对导电性的影响和常用计算方法。
实验方法如四探针、电阻率测试和霍尔效应等可以准确测量导电性，但仅给出宏观结果。理论计算从能带结构入手，通过布尔兹曼输运理论计算输运系数，使我们能够解释实验结果并预测新材料的潜力。
例如，DFT结合BoltzTraP可以在合成前评估材料的σ、S、PF等性能，为材料设计提供指导。热电材料的例子表明，高度简并的带结构和低有效质量有助于同时获得高电导和高Seebeck，从而达到较高的热电优值。
综上所述，理论计算与实验相结合的研究范式具有重要意义：它不仅能加深我们对材料导电机理的理解，还能为实验者指明改性方向和筛选思路。
随着计算能力的提升和数据库的积累，高效利用第一性原理计算将在新型功能材料开发中发挥越来越大的作用，为未来电子器件和能源材料设计提供有力支撑。
声明：如需转载请注明出处（华算科技旗下资讯学习网站-学术资讯），并附有原文链接，谢谢！
