说明：本文华算科技主要讲解晶体生长的目标、本质及调控思路，理清外部条件对晶体性能的影响逻辑，包含了溶剂、过饱/过冷、添加剂、物理场（超声、磁场等）四大核心策略及实验案例，可以掌握通过优化环境获取高优晶体的实用方法。
什么是晶体生长
理想的晶体产品应具备高纯度、良好的稳定性、期望的晶习和均一的粒径。晶体的形貌和粒径分布直接影响下游加工效率（如过滤、干燥、研磨和压片），并决定最终产品的流动性、润湿性和生物利用度。
晶体生长是晶体界面（如气相、溶液或熔体环境）不断向环境推进的过程。在这一过程中，母相中的溶质单元（原子、分子或团簇）在过饱和度或过冷度的驱动下，从低序相进入高度有序晶相的晶格。
图1. 晶体生长发生在晶体与溶液界面的示意图。DOI: 10.1016/j.compchemeng.2017.01.010
晶体生长的本质由晶体结构等内在因素决定，但外部条件同样可被精确调控。因此，在不改变分子排列的前提下，通过优化外部环境即可获得性能理想的晶体，这是一条高效且可行的技术路径。
晶体生长的策略
溶剂策略
溶液中的晶体生长速率通常与溶剂的极性、溶质–溶剂分子间的非共价相互作用、溶剂的电导率等因素密切相关。晶体–溶液界面上各类的溶质–溶剂相互作用，会改变晶体生长动力学，从而导致不同的晶习。
此外，溶剂的极性还会左右相互作用强度，使某些溶剂分子优先吸附于特定晶面，最终决定该晶面的生长动力学及晶体形貌。
如图2所示，研究人员研究了16种溶剂对苯甲酸晶体生长的影响，发现苯甲酸仅在乙醇中呈矩形，在其他溶剂中均呈六边形。晶体长径比随溶剂极性增大呈线性降低，随溶剂分子尺寸增大呈指数增长。

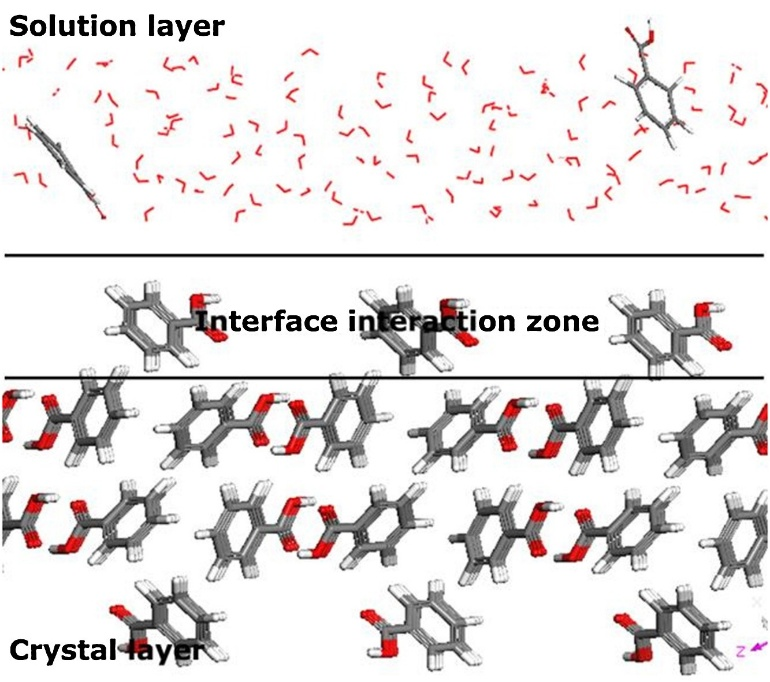

进一步的分子模拟表明，由于空间位阻效应，溶剂分子尺寸（尤其是碳链长度）会显著影响溶质分子在晶体表面的吸附与生长，进而改变晶体形态。

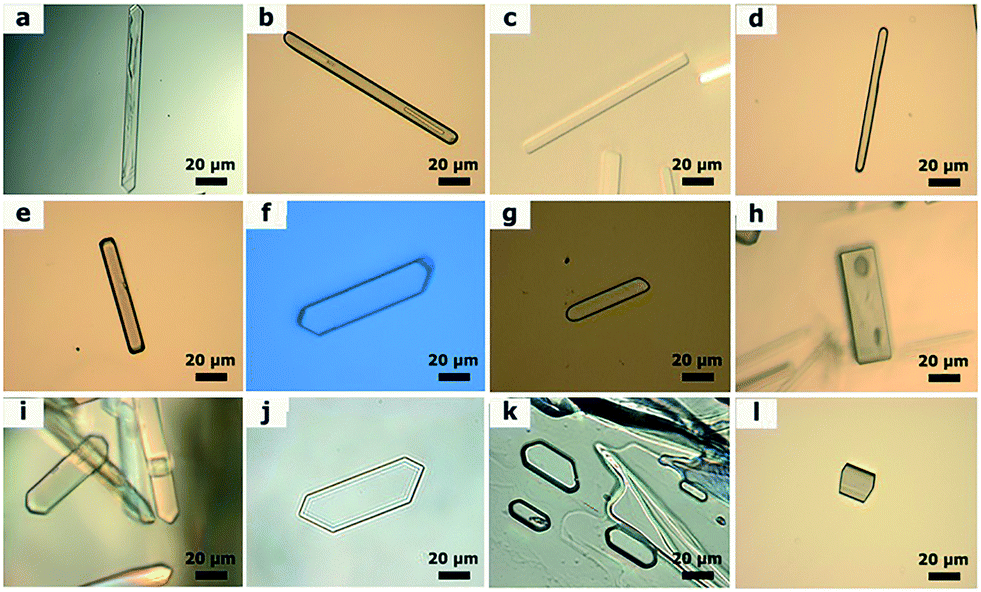

图2. 在所有选定溶剂中观察到的苯甲酸晶体：（a）正己烷。（b）四氯化碳。（c）甲苯。（d）二氯甲烷。（e）四氢呋喃。（f）乙酸乙酯。（g）1,4-二氧六环。（h）乙醇。（i）丙酮。（j）乙酸。（k）乙腈。（l）水。DOI:10.1039/C7CE00474E
过饱/过冷策略
通过改变体系过饱和度来强化晶体生长的本质，是让“过饱和度”或“过冷度”尽可能被晶体生长消耗掉，而不是被成核消耗。
如图3所示，研究人员系统考察了过饱和度对苯甲酸晶形及长径比的影响：随着过饱和度增加，苯甲酸晶形由针状依次转变为矩形、最终呈六角片状。在高达2.941的过饱和度下，还观察到尺寸更小、近似正方形的晶体。
然而，高过饱和度并非总能降低晶体长径比；相反，过高的过饱和度会诱发剧烈成核，反而因晶核数量激增而使长径比下降。

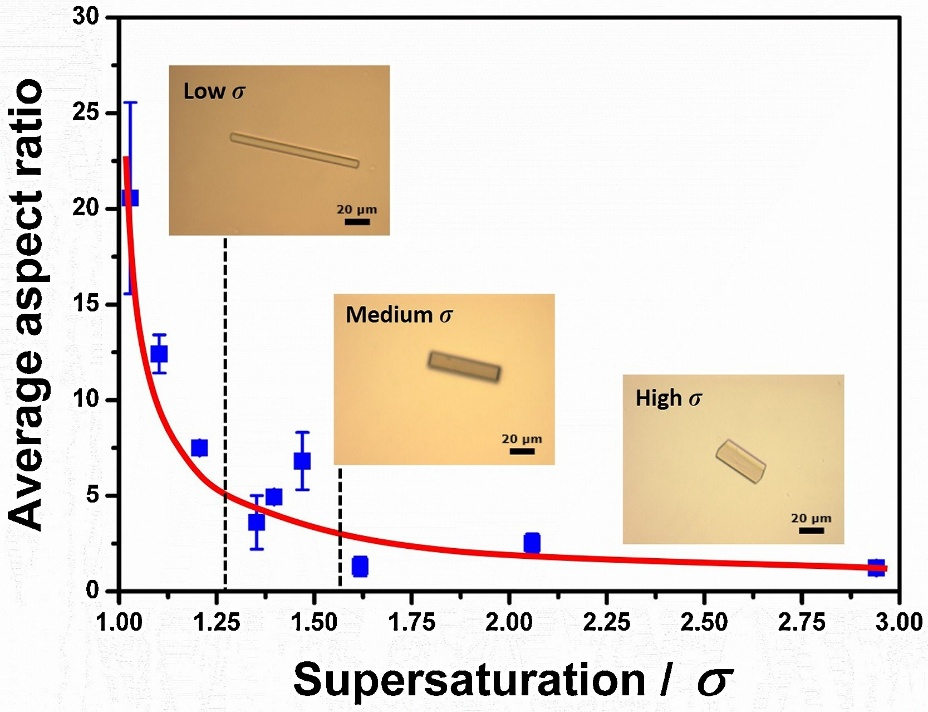

图3. 实验与计算得到的长径比随过饱和度σ的变化曲线，以及在不同过饱和度水平下观察到的苯甲酸晶体形貌。DOI: 10.1016/j.compchemeng.2017.01.010
添加剂策略
添加剂策略因其灵活、高效，已成为强化晶体生长的重要手段。其本质是通过引入微量“第三组分”，干扰溶质分子的自组装路径，从而定向“雕刻”晶习。一般认为，添加剂可优先吸附于特定晶面，抑制或促进该方向生长，进而获得目标形貌与尺寸。
按分子量大小，添加剂大致可分为三类：（1）小分子类（表面活性剂、无机盐等）；（2）大分子类（蛋白质、聚合物等）；（3）特殊的定制添加剂（结构与溶质分子高度相似）。
如图4所示，研究人员系统研究了尿素浓度对CuSO₄·5H₂O生长速率的影响：低浓度（＜15wt%）促进生长，高浓度（＞15wt%）则抑制生长。
热力学上，尿素提高溶解度与台阶边缘自由能，有利于溶质通量增加；动力学上，过量尿素分子在台阶与扭折位点发生强吸附，阻碍台阶前进。当吸附仅发生在表面位点时，需要更高添加剂浓度才能体现抑制效应。因此，低浓度区由热力学主导表现为“加速”，高浓度区由动力学主导表现为“减速”。

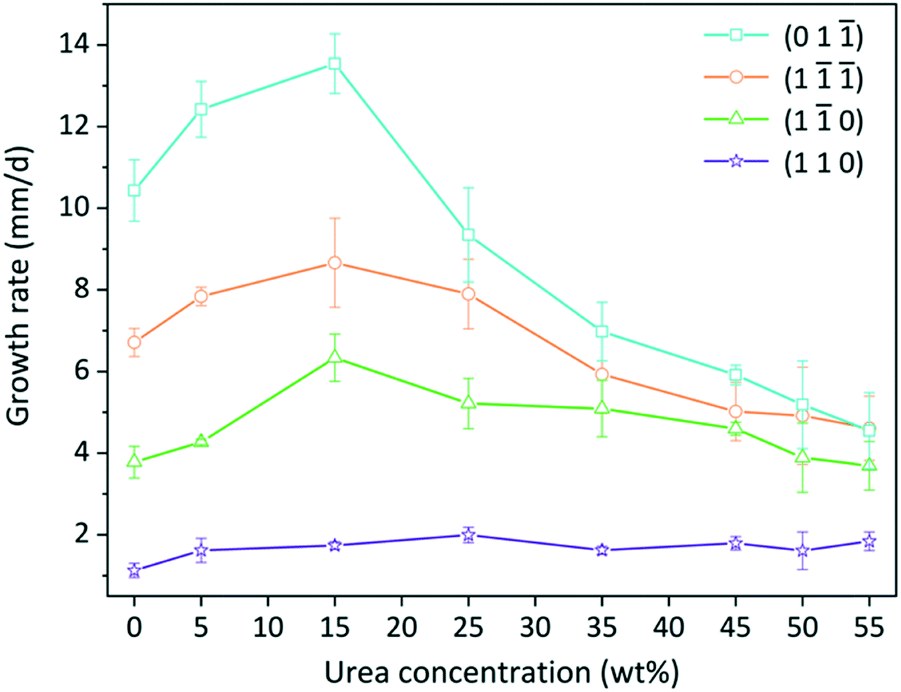

图4. 不同尿素浓度下CuSO₄·5H₂O晶体晶面的生长速率。DOI: 10.1039/D0CE00115E
物理场策略
（1）超声场
超声结晶是一种常用的过程强化手段，可同步调控晶习、粒径及粒度分布。连续超声通常产生小尺寸晶体。为克服这一缺点，如图5所示，研究人员在高浓度溶菌酶结晶过程中，利用超声场控制二次成核并强化晶体生长，获得形貌更优、尺寸更大的晶体。

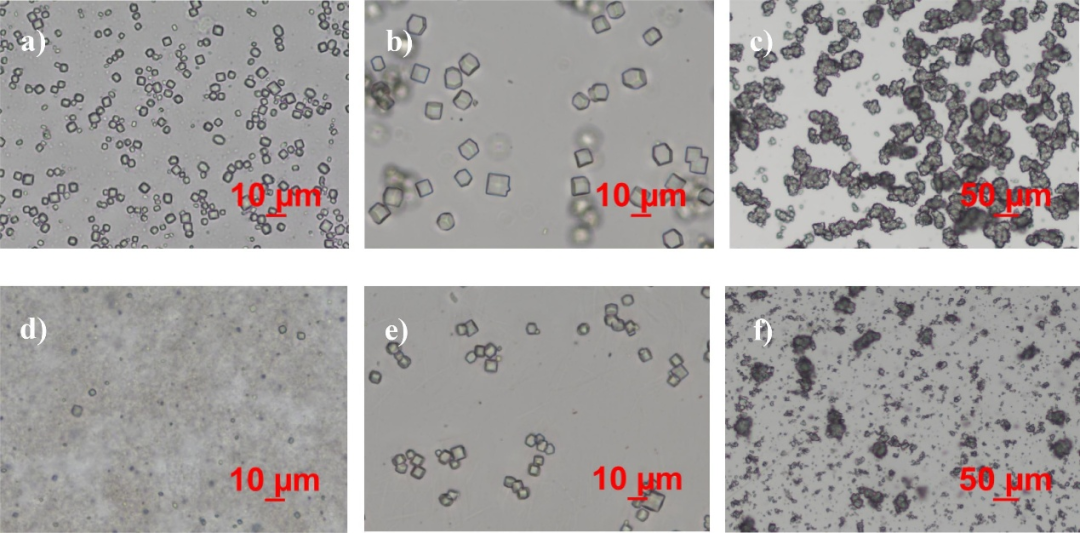

图5. 在293K、pH4.6条件下培养的溶菌酶晶体显微照片。（a）C₀=35mg/mL，连续超声。（b）C₀=35mg/mL，超声–停超声处理。（c）C₀=35mg/mL，无超声。（d）C₀=30mg/mL，连续超声。（e）C₀=30mg/mL，超声–停超声处理。（f）C₀=30mg/mL，无超声。DOI: 10.1016/j.ultsonch.2020.104975
（2）磁场
磁场不仅能重排熔融合金微观结构，还可通过调控蛋白质、液晶及手性超分子溶液中的对流，进而影响结晶动力学，改变晶体的生长速率、粒径与形貌。由于不同物质磁化率各异，晶体在磁场作用下倾向于沿磁能最低方向取向排列。此外，结晶过程中的分子自组装具有动态可逆性，为磁场强化晶体生长提供了可行性。
如图6所示，研究人员研究了有机小分子聚酰胺56盐在磁场中的结晶过程，发现磁场可提高聚酰胺56盐在水中的溶解度，这是因为磁场促进了粒子的反向定向运动；磁场下，（尤其是低饱和度时的）诱导期与介稳区宽度均增大，成核势垒也随之提高。此外，研究还发现施加磁场可显著减小晶体尺寸。

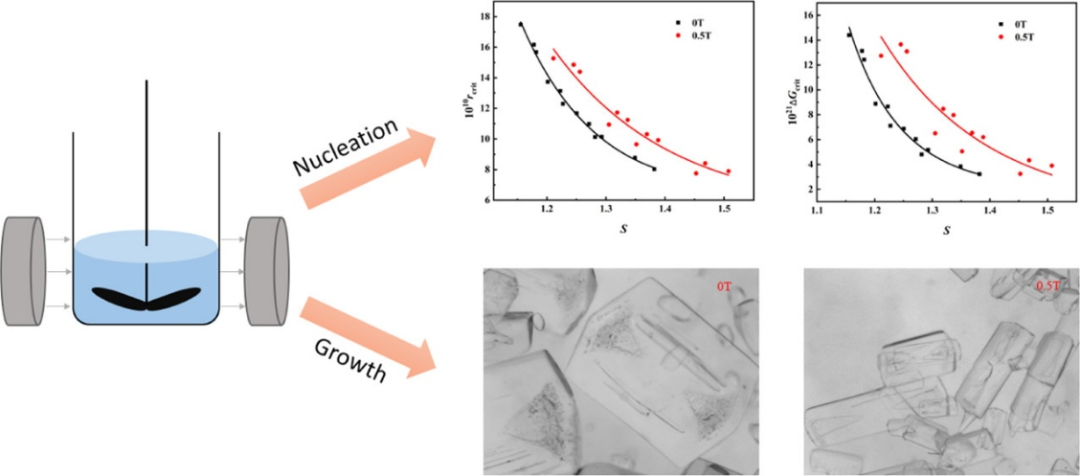

图6. 磁场对聚酰胺56盐结晶过程的影响。DOI: 10.1021/acs.iecr.1c03393
（3）电场
电场强化晶体生长也已得到广泛研究。通过调控电场方向可有效控制许多分子的混合行为。电场可由直流电（DC）或交流电（AC）产生：电极浸入溶液中产生的电场为内部电场，电极不浸入溶液时产生的电场为外部电场。
如图7所示，研究人员探究了低频低强度电场对溶菌酶（HEWL）晶体的影响，发现电场可在结晶初期减少晶体数量并增大晶体尺寸。尽管电场暴露时间对晶体数量影响不显著，但制备最大尺寸晶体所需的电场强度受溶液浓度影响较大。
当溶液含30mg mL⁻¹HEWL和3%w/v NaCl时，体系本处于不饱和状态，施加电场后仍能获得晶体，这表明电场可使不饱和溶液变为过饱和溶液。

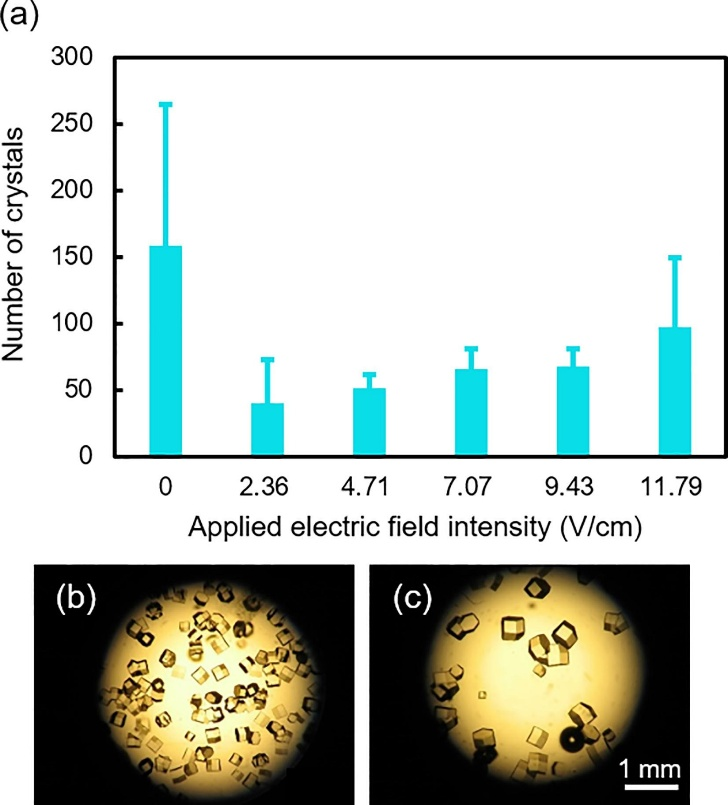

图7. （a）在含30mg/mL HEWL和5%w/v NaCl的溶液中，施加20Hz、强度不同的电场3h后所得晶体数量。结果显示：随电场强度升高，晶体数量先减后增。光学显微照片：（b）无电场。（c）电场强度2.36V/cm。可见电场使晶体数量减少、尺寸增大。DOI: 10.1016/j.jcrysgro.2021.126288
（4）微波场
微波场的应用是一种具有前景的晶体生长强化方法。与传统加热方式不同，微波加热无需传热面或传热流体，可直接对整个体系进行快速体积加热，且通过调控微波功率即可控制传热速率；一旦关闭微波，传热立即停止，因此微波加热可最大限度减少热惯性。
微波可显著加速结晶过程中的溶剂蒸发，从而加快结晶速率并减小晶体尺寸。在微波加热条件下，传热不依赖热导率，而是取决于加热介质的介电性能—介质通过体积吸收电磁能实现均匀快速自热。

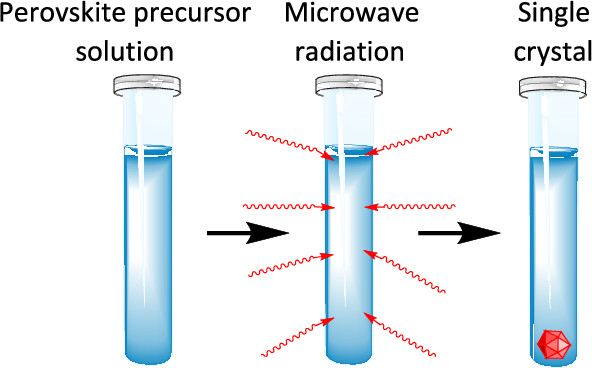

如图8所示，研究人员开发了一套可重复、程序化的微波辅助单晶合成路线，成功用于有机铅卤钙钛矿单晶制备。采用小台阶升温（每步5°C）配合长恒温段（60–120min）的策略，单晶尺寸随最高温度保持时间线性增大，实现毫米级高质量单晶的可控制备。
【高端测试 找华算】
华算科技是专业的科研解决方案服务商，精于高端测试。拥有10余年球差电镜拍摄经验与同步辐射三代光源全球机时，500+博士/博士后团队护航，保质保量！
🏅已助力5️⃣0️⃣0️⃣0️⃣0️⃣➕篇科研成果在Nature&Science正刊及子刊、Angew、AFM、JACS等顶级期刊发表！
👉立即预约，抢占发表先机！
