晶体缺陷是指晶体材料中原子的排列偏离理想周期性点阵结构的区域或位点。在理想晶体中，原子按特定规律周期性重复排列，形成规整的点阵结构，但实际晶体受制备工艺、温度变化、外力作用等因素影响，必然存在原子排列的不规则性。
这些偏离不仅会破坏晶体的长程有序性，还会引起电子云分布、化学键状态的改变，进而显著影响材料的电学、催化、力学、光学等宏观物理化学性质。晶体缺陷的存在并非完全不利，通过精准调控缺陷的类型、浓度和分布，可定向优化材料性能，为功能材料的设计提供核心思路。

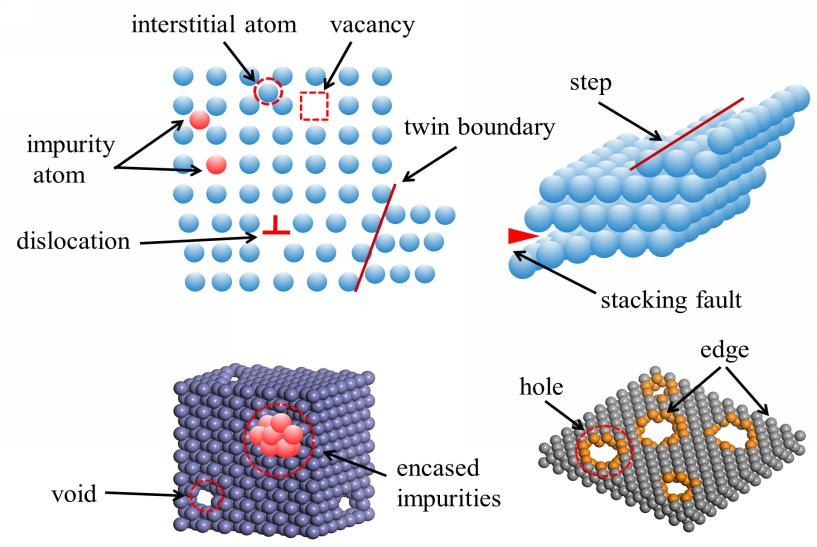

晶体中的缺陷类型及特征。10.1016/j.jechem.2020.04.063
晶体缺陷的浓度分布遵循热力学统计规律，核心公式为缺陷浓度的Arrhenius型表达式：
C：晶体中缺陷的平衡浓度（单位：个/体积或原子分数）；
C0：比例常数（与晶体的晶格类型、原子密度相关，为常数）；
Q：缺陷形成能（单位：J/mol，指形成一个缺陷所需的最小能量）；
R：气体常数（取值8.314 J·mol⁻¹·K⁻¹）；
T：绝对温度（单位：K，热力学温度，与摄氏温度的换算关系为 ( T = t + 273.15 )）。
物理意义:该公式表明，晶体缺陷的平衡浓度与温度和缺陷形成能直接相关。温度升高时，热运动能增强，原子更容易克服能量壁垒形成缺陷，因此缺陷浓度随温度升高呈指数增长；缺陷形成能越低，原子形成缺陷的难度越小，缺陷浓度也越高
这一规律为通过温度调控缺陷浓度提供了理论依据，同时也解释了为何不同晶体材料的本征缺陷浓度存在显著差异。
晶体缺陷通常按几何维度分为四类，各类缺陷的结构特征和存在形式具有明确区分：
点缺陷是维度为零的缺陷，仅局限于单个或少数几个原子的范围，不延伸成线或面。常见类型包括空位（晶格节点上缺失原子）、间隙原子（原子占据晶格间隙位置）和杂质原子（外来原子替换晶格原子或占据间隙）。
这类缺陷通过改变局部原子配位环境，影响电子的局域态密度，是调控材料导电性、催化活性位点数量的关键缺陷类型。

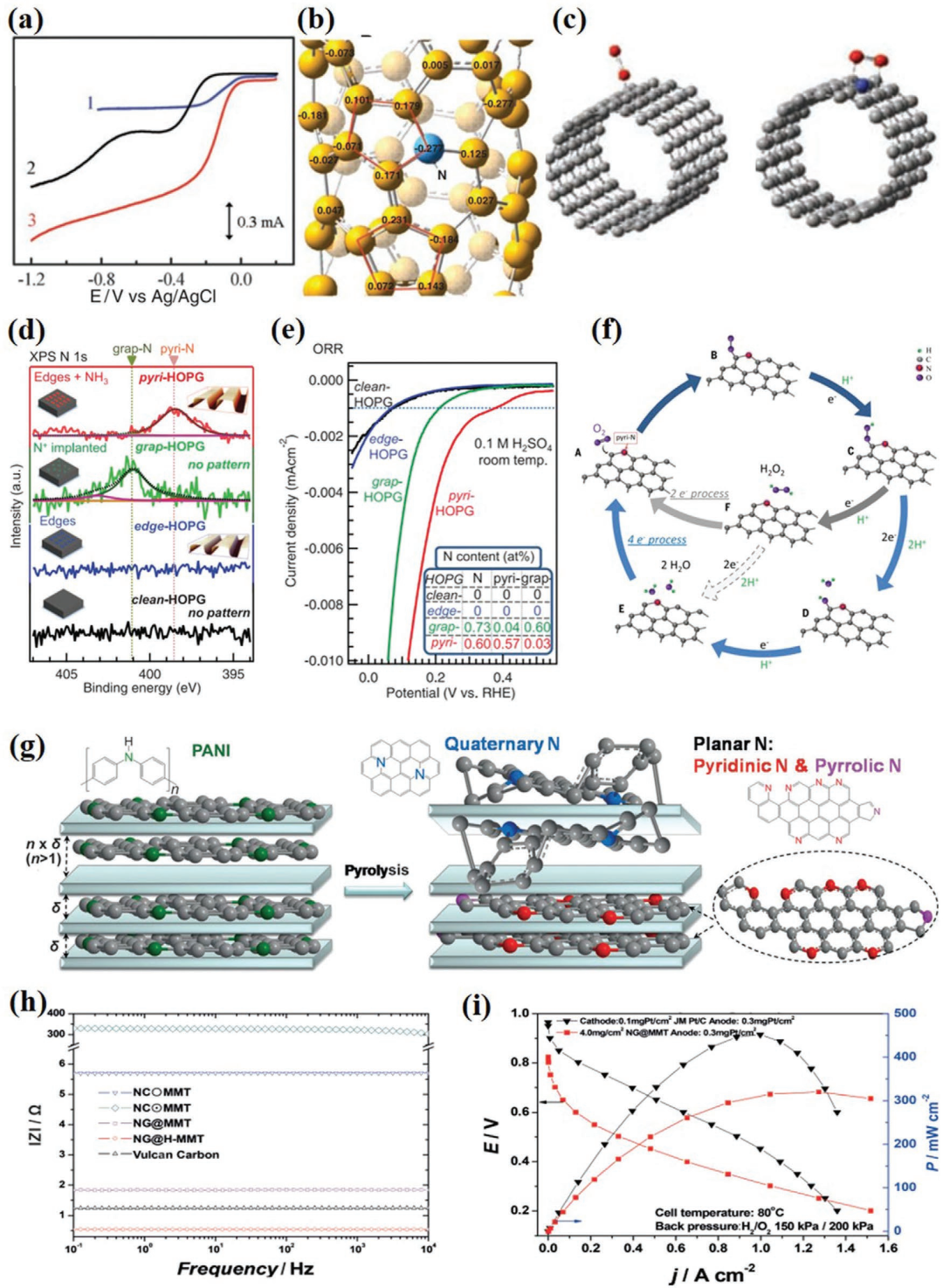

案例解析：下图a、b、c通过热解含 N 前驱体制备 N 掺杂碳纳米管（VA-NCNT），N 原子取代碳晶格中的 C 原子形成掺杂型点缺陷，该缺陷使周围 C 原子产生电荷富集，改变 O₂吸附模式（从端基吸附转为侧桥吸附），显著提升 ORR 活性。
线缺陷是沿某一方向延伸的管状缺陷，核心类型为位错。位错分为刃型位错和螺型位错，刃型位错是额外半原子面插入晶格形成的线性缺陷，螺型位错则由原子面绕某一轴线螺旋式扭曲形成。
线缺陷会引起晶格畸变，其密度和分布直接影响材料的力学性能，如强度、韧性，同时也会作为原子扩散的通道，影响材料的相变和腐蚀行为。

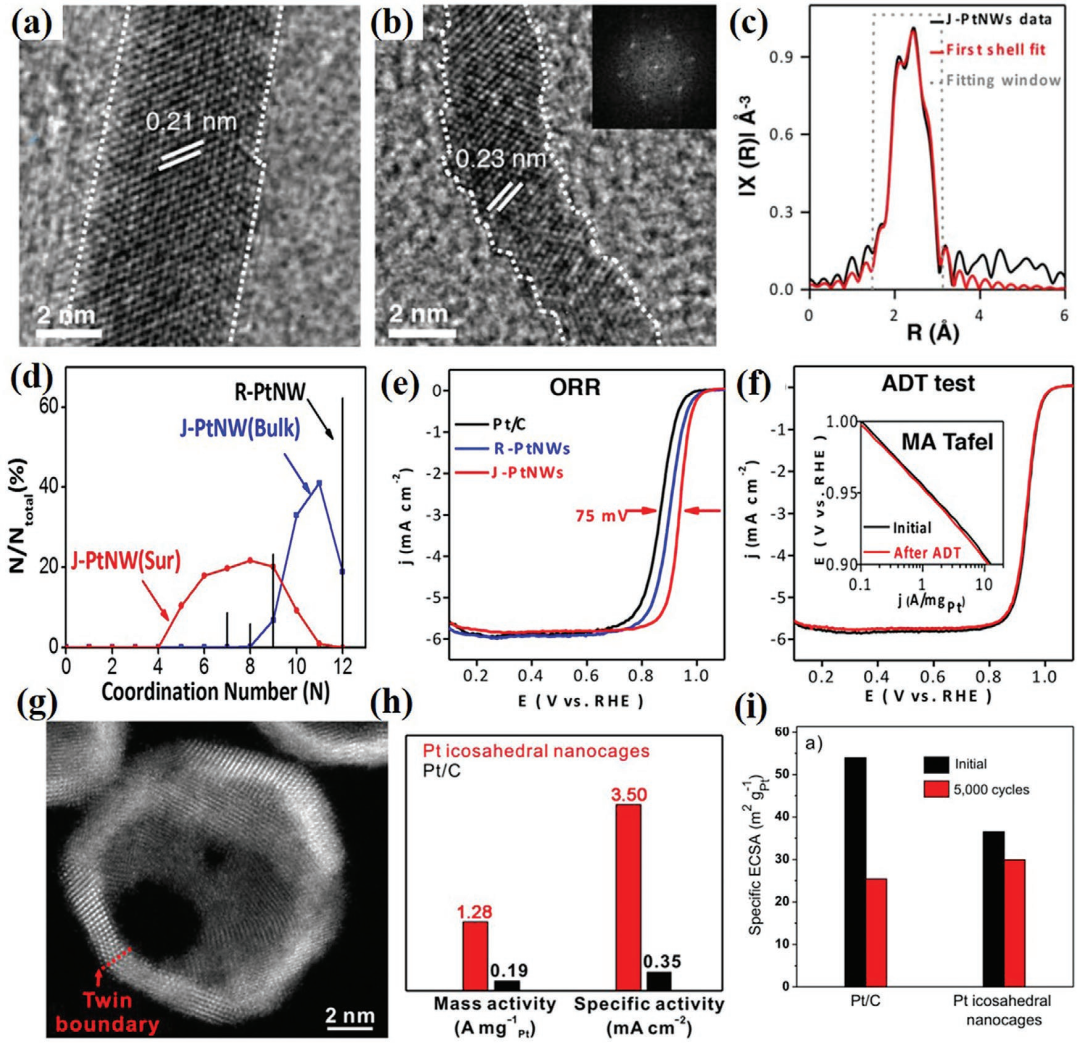

案例解析：下图中 a、b 以Pt/NiO 核壳纳米线为前驱体，通过电化学脱合金去除表面 Ni 原子，使 Pt 纳米线表面形成高度锯齿状结构，该结构富含线性台阶缺陷（线缺陷），导致 Pt-Pt 键长缩短、表面原子配位数降低，显著提升 ORR 半波电位。
面缺陷是沿二维平面延伸的缺陷，常见类型包括晶界、相界、表面和堆垛层错。晶界是不同取向晶粒之间的界面，相界是两种不同相之间的分界面，堆垛层错是原子面堆积顺序偏离理想规律形成的缺陷。
面缺陷的存在会破坏晶体的长程有序性，形成特殊的界面电子结构，在催化、传感等领域可作为高活性位点。
案例解析：下图中有机配体的缺失导致 MOFs 骨架形成二维界面缺陷，是一种特殊的面缺陷，使MOFs材料暴露更多金属活性位点，并赋予其 Lewis/Brønsted 酸碱性。

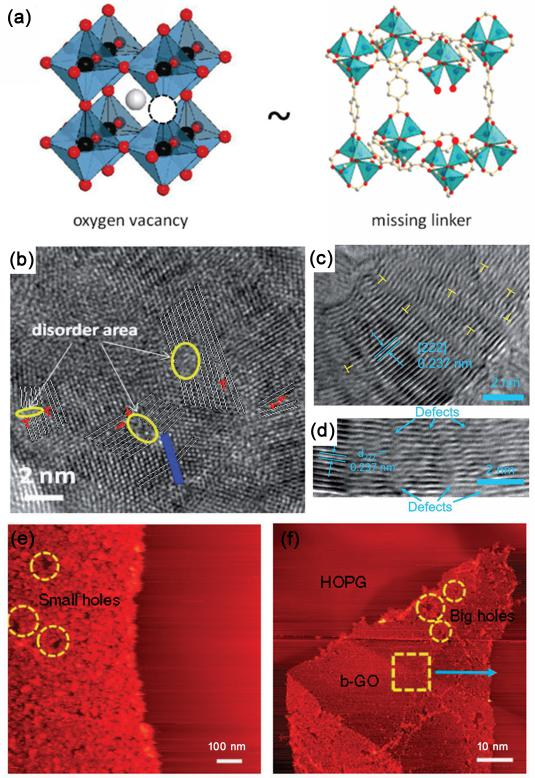

(a)左侧为金属氧化物（TMOs）的氧空位示意图，右侧为 MOFs 的缺失连接体缺陷示意图。 10.1016/j.jechem.2020.04.063
体缺陷是在三维空间内延伸的缺陷，包括孔洞、夹杂、裂纹和第二相颗粒等。这类缺陷通常由制备过程中的工艺缺陷导致，如烧结不充分形成的孔洞、原料中的杂质形成的夹杂。
体缺陷会显著降低材料的力学强度和致密性，在功能材料中需通过优化制备工艺减少其影响，或利用第二相颗粒等体缺陷调控材料的复合性能。

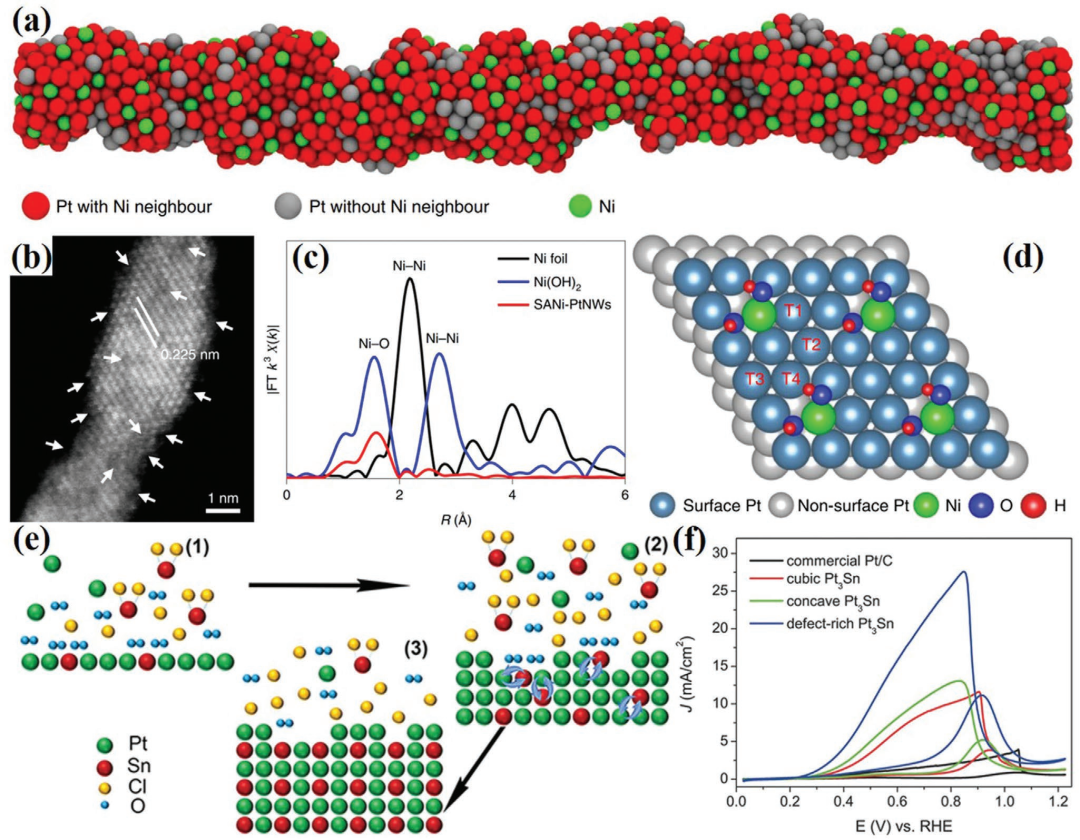

案例解析：下图通过动力学控制策略（Pt²⁺快速还原、Sn²⁺缓慢扩散 + Cl⁻蚀刻）合成缺陷富集型 Pt₃Sn 纳米晶，纳米晶内部因 Pt 原子选择性蚀刻形成多孔体缺，e 为形成机制示意图。该体缺陷不仅增加比表面积，还为表面缺陷（台阶、空位）提供支撑，使 Pt₃Sn 在甲酸氧化反应（FAOR）中表现出最高电流密度。
e 为缺陷富集型 Pt₃Sn 的成核机制示意图，步骤 2 显示 Cl⁻蚀刻导致内部多孔体缺陷形成；f 为不同 Pt₃Sn 催化剂的 FAOR 极化曲线，缺陷富集型样品的电流密度显著高于凹立方和普通立方样品，间接证明体缺陷与表面缺陷的协同作用。10.1002/adma.201907879
测试表征的核心作用是直接或间接获取缺陷的形貌、结构、浓度及电子态信息，为缺陷类型的判定和性能关联提供实验依据。
工作原理：通过校正电子透镜的球差，将电子显微镜的空间分辨率提升至原子尺度，可直接观察晶体中原子的排列情况，识别缺陷的具体形貌和位置。
案例解析：如下图a、b所示，通过ACTEM观察凹立方和富缺陷立方纳米晶体的微观结构，缺陷区域呈现更暗的凹陷特征，而无缺陷区域为更亮厚原子层，清晰展示了晶体表面的台阶缺陷和空位分布；
图e、f中，红色圆圈标记N原子，虚线框内的“5”标识为五边形缺陷，直观呈现了碳基材料中的本征点缺陷。

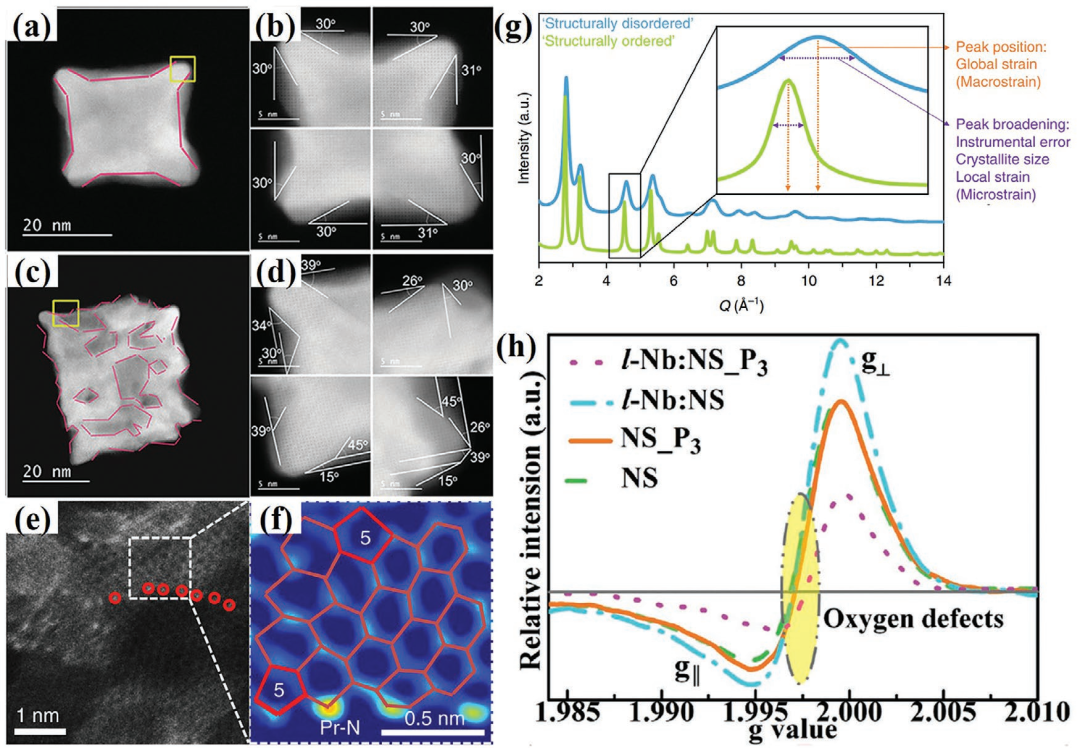

图a、c为HAADF-STEM图像，b、d为纳米晶体四角的放大图，展示缺陷导致的原子排列畸变；e为N掺杂石墨烯的HAADF-STEM图像，f为虚线框区域的放大图，标注五边形缺陷位点。10.1039/d2ta03180a
工作原理：利用X射线在晶体中的衍射效应，理想晶体的XRD图谱呈现尖锐的衍射峰，而缺陷会破坏晶格周期性，导致衍射峰宽化、位移或强度降低，通过分析衍射峰的变化可定量表征缺陷浓度和晶格畸变程度。

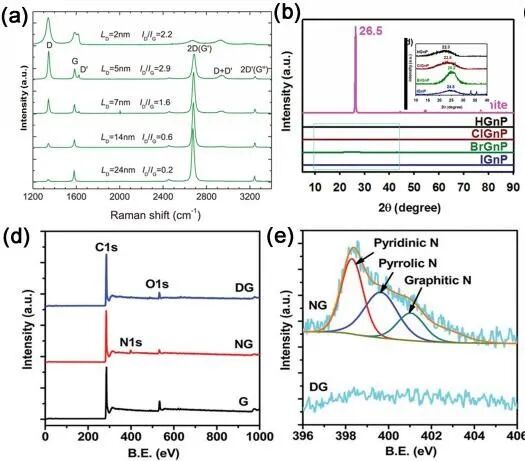

案例解析：如下图 (b) 所示，异质原子掺杂缺陷改性石墨材料的特征峰（~26°）强度减弱且峰宽变宽，表明掺杂引入的缺陷破坏了石墨的晶格有序性，导致晶粒尺寸减小。插图为特征峰的高倍放大图，清晰展示了峰位偏移和宽化现象。

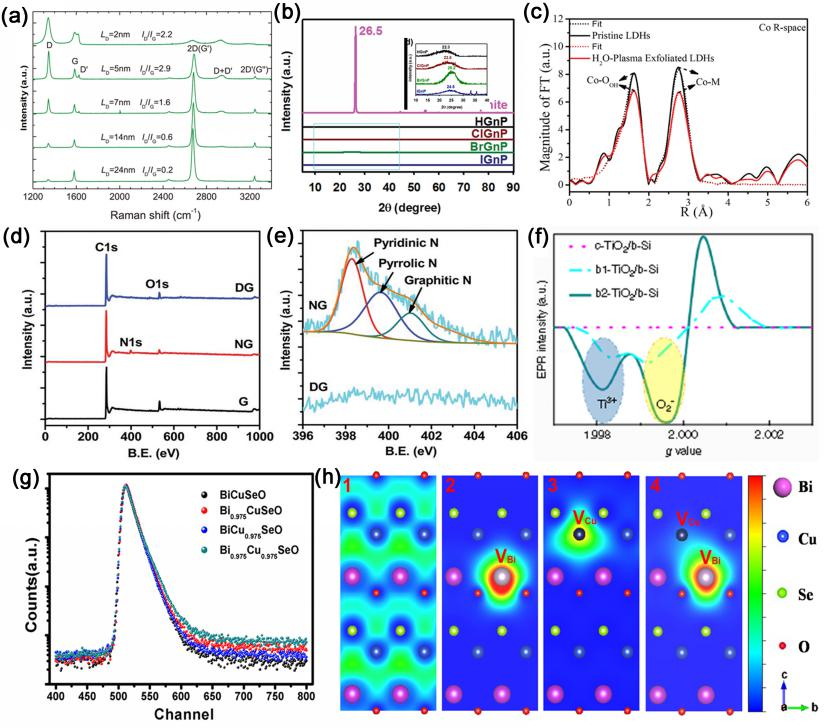

(b) 异质原子缺陷改性石墨材料的 XRD 图谱。 10.1016/j.jechem.2020.04.063
工作原理：未成对电子在磁场中会产生能级分裂，吸收特定频率的微波能量发生跃迁，形成 EPR 信号。信号强度与未成对电子数量正相关，即与缺陷浓度正相关。
案例解析：如下图 h所示，EPR图谱中g值对应的峰强度随氧空位含量增加而显著增强，通过对比不同样品的峰强度，可确定氧空位的相对浓度，证明缺陷工程对氧空位含量的调控效果。

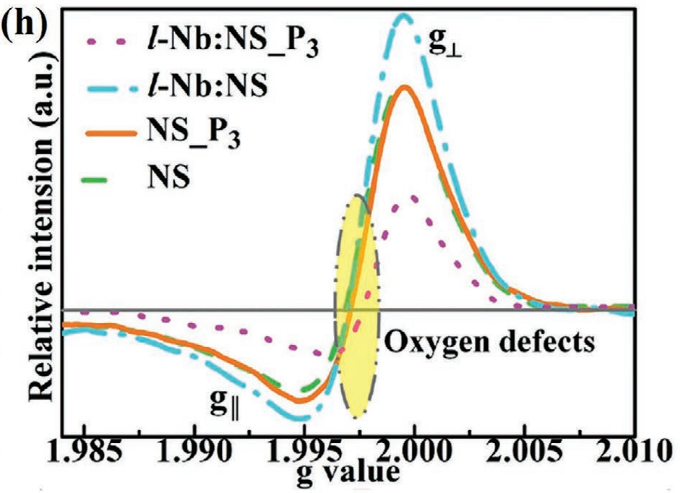

图 h 为纳米材料的EPR光谱，展示氧空位对应的特征共振峰，峰强度与氧空位浓度正相关。 10.1002/adma.201907879
工作原理：通过分析X射线被样品吸收后的能量变化，获取原子的局部配位环境、氧化态和键长信息，可揭示缺陷对原子局部结构的影响。
XAS 包括 XANES（近边吸收结构）和 EXAFS（扩展 X 射线吸收精细结构），XANES 反映原子价态，EXAFS 反映近邻原子的配位数量和键长。缺陷会导致配位环境变化，表现为 EXAFS 配位数降低或键长偏移。
案例解析：如下图 (c) 所示，缺陷 CoFe LDH 催化剂的 Co K-edge EXAFS 图谱中，Co-M 键和 Co-OOH 键的峰信号减弱，表明阳离子空位（Co 空位）和氧空位的生成导致配位环境紊乱。通过拟合 EXAFS 谱图可定量估算 Co 缺陷和氧缺陷的浓度。
(c) 缺陷 CoFe LDH 催化剂 Co K-edge 的 EXAFS 图谱。10.1016/j.jechem.2020.04.063
核心原理：基于量子力学原理，通过求解Kohn-Sham方程，计算晶体中电子的基态能量和电荷密度分布，可定量分析缺陷的形成能、电子态密度、中间物种吸附能等关键参数。

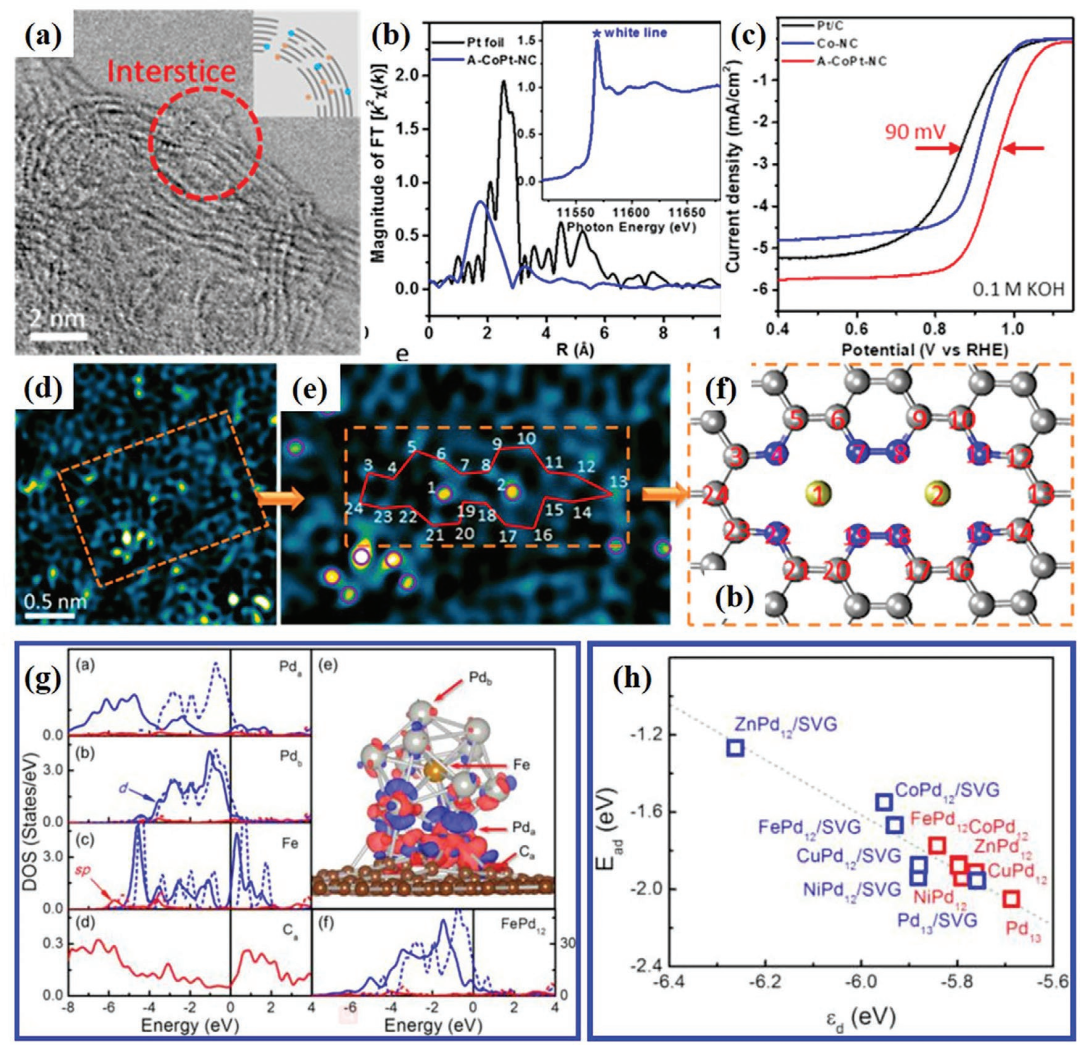

案例解析：如下图 h 所示，通过DFT计算不同催化剂表面的O吸附能，发现缺陷石墨烯负载的Pd₁₂M催化剂中，Pd-d轨道与C-sp轨道重叠增强，d带中心下移，削弱了O吸附强度，加速ORR动力学。
晶体缺陷的调控核心是通过特定工艺手段，精准控制缺陷的类型、浓度、分布和形貌，实现材料性能的定向优化，常见策略如下：
核心作用：通过化学或物理方法选择性去除晶体表面或内部的原子，构建空位、台阶、孔洞等缺陷，增加活性位点数量。
工作原理：利用蚀刻剂与晶体中特定原子的化学反应，或高能粒子的轰击作用，打破原子间的化学键，使目标原子脱离晶格，形成缺陷结构。

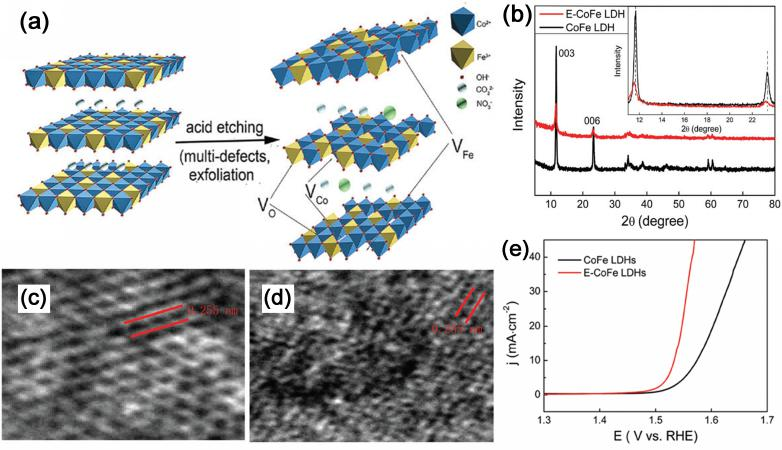

案例解析：如下图所示，采用 HNO₃酸蚀刻 CoFe LDHs，通过选择性去除部分晶格原子，形成阳离子空位（Fe 或 Ni 空位）和纳米片剥离结构。XRD 图谱 (b）显示缺陷样品的衍射峰宽化，TEM 图像 (c)、(d)直观展示了纳米片的剥离和缺陷形成，OER 催化性能测试(e)表明缺陷样品的催化活性显著提升。
CoFe LDHs 的 HNO₃蚀刻过程示意图。10.1016/j.jechem.2020.04.063
核心作用：通过异质原子掺杂引入掺杂缺陷，或通过模板去除形成孔洞、空位等本征缺陷。
工作原理：掺杂法通过高温焙烧、离子注入等方式将异质原子引入晶格，替换原有原子或占据间隙；模板法利用模板（如 SBA-15、MgO）引导晶体生长，后续通过蚀刻或高温去除模板，留下缺陷结构。
案例解析：如下图 (b) 所示，以 Zn 基 MOF 为前驱体，高温热解过程中去除 Zn 位点，诱导形成空位缺陷，同时 Co 原子通过配位锚定在缺陷位点，形成稳定的 Co-N-C 缺陷改性电催化剂。该策略实现了空位缺陷与掺杂缺陷的协同调控，显著提升了 ORR 和 OER 催化性能。

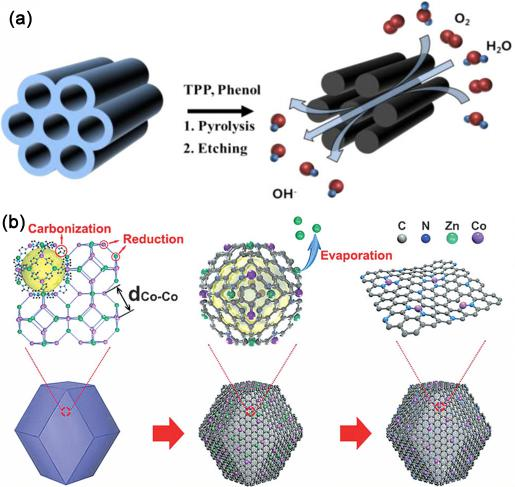

(b) Co SAs/N-C 缺陷催化剂的构建示意图。10.1016/j.jechem.2020.04.063
核心作用：针对层状晶体材料，通过插层剂破坏层间作用力，实现剥离并引入层间或层内缺陷。
工作原理：插层剂分子插入层状晶体的层间间隙，增大层间距并破坏层间静电相互作用，导致晶体剥离为超薄纳米片，同时在层内形成空位、孔洞等缺陷。

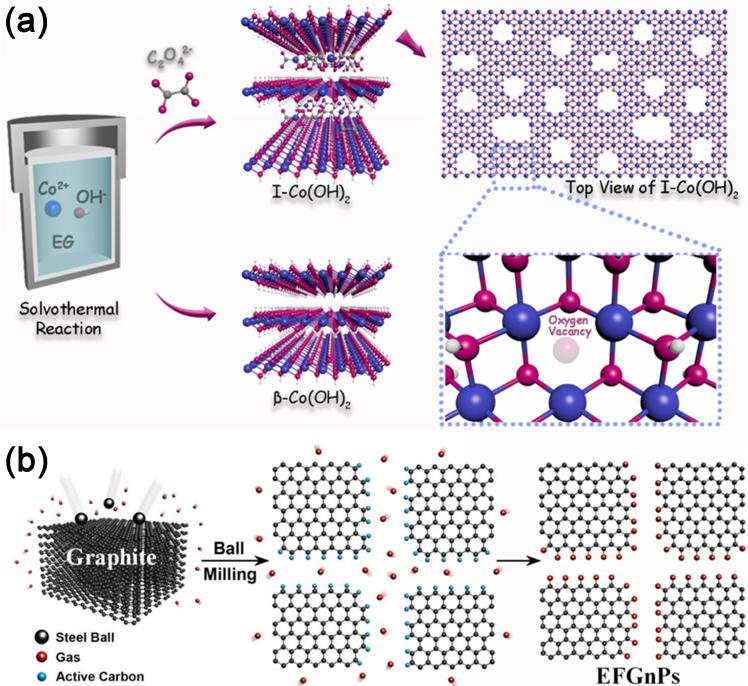

案例解析：下图(a)采用共轭阴离子二羧酸官能团作为插层剂，插入 Co (OH)₂纳米片层间，通过增大层间距诱导形成氧空位缺陷和纳米级孔洞缺陷。该策略同时实现了材料的结构剥离和缺陷引入，显著提升了催化活性。
晶体缺陷是晶体实际结构偏离理想晶格周期性的结构偏差，是材料中普遍存在的特征。按几何结构可分为点缺陷（空位、掺杂）、线缺陷（位错）、面缺陷（晶界、堆垛层错）和体缺陷（孔洞、夹杂物），按来源可分为本征缺陷与异质原子掺杂缺陷。
晶体缺陷可以调控材料电子结构、暴露活性位点、改变原子扩散行为，优化催化、导电、光学等关键性能，是材料功能精准调控的核心手段，在材料科学与工程领域具有重要应用价值。
