说明：本文华算科技讲解了XRD分析晶体缺陷的原理与方法，阐述了点、线、面、体类晶体缺陷如何通过晶格畸变和相干衍射域尺寸变化影响XRD图谱，表现为衍射峰宽化、强度变化、位移和畸变。文章还介绍了如何通过XRD定量关联缺陷密度，并结合HRTEM、XPS、拉曼光谱等技术联用，全面表征晶体缺陷。
晶体缺陷如何影响XRD图谱？

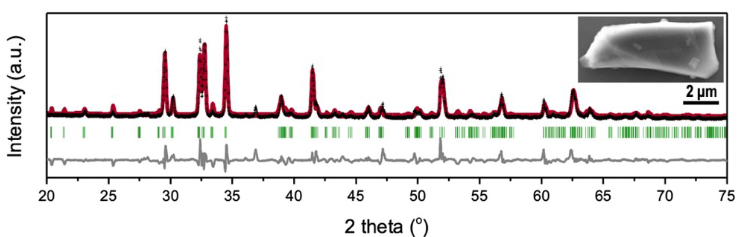

完美的晶体在理论上是由原子在三维空间中无限周期性排列构成的。然而，在实际材料中，这种完美结构是不存在的。任何偏离理想周期性排列的区域都被称为晶体缺陷。
DOI:10.1039/D2MA01009G

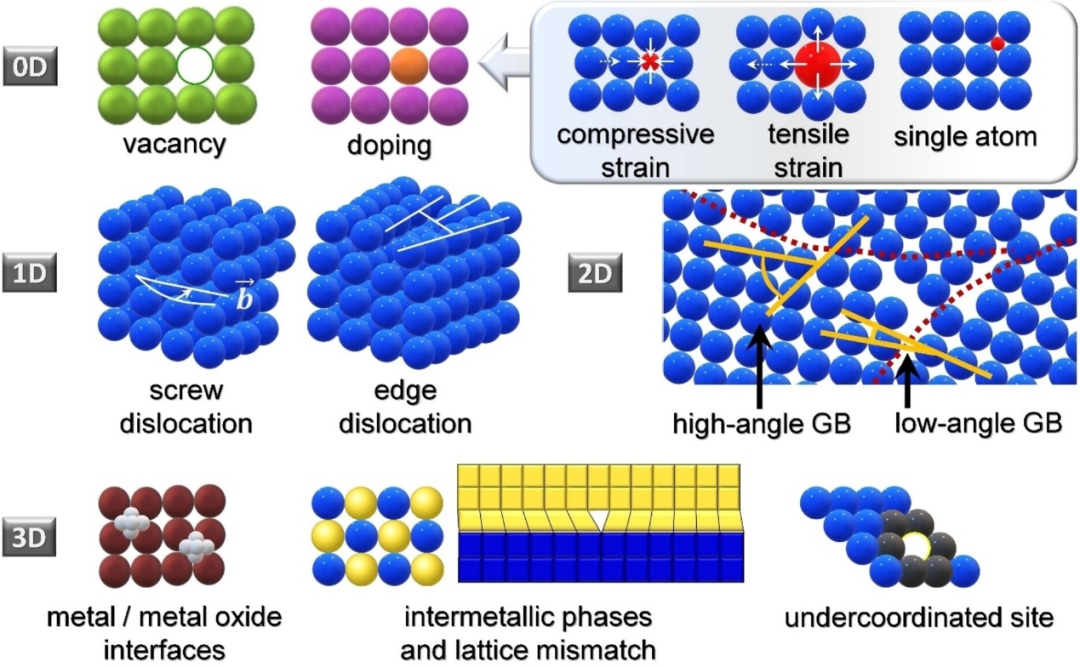

这些缺陷根据其几何形态可分为：

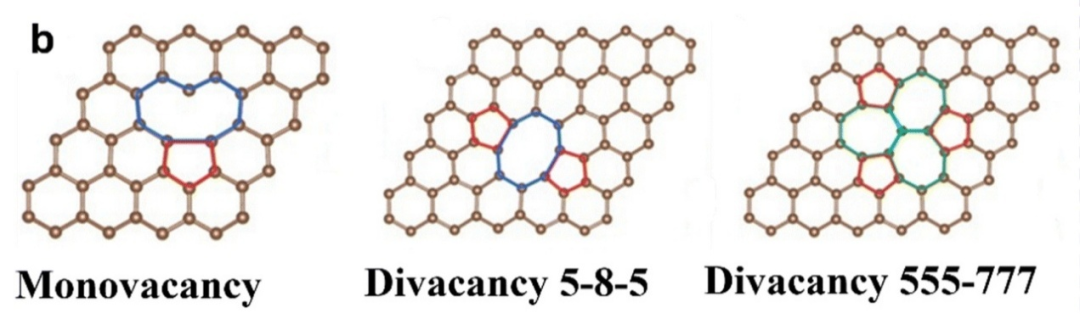

点缺陷（0D）：如空位、间隙原子、替代原子等。空位表示在完美的周期性晶格中移除一个原子，从而在晶体结构中留下一个空位。间隙原子表示在完美的周期性晶格中的空位孔洞中多出一个原子。
线缺陷（1D）：主要是指位错，如刃位错和螺位错。
面缺陷（2D）：如堆垛层错、晶界、孪晶界等。
体缺陷（3D）：如颗粒中的孔洞和空隙等。
DOI: 10.1002/tcr.202200070
XRD分析缺陷的物理基础在于，晶体缺陷的存在会破坏晶格的完美周期性，从而对X射线的衍射行为产生可观测的影响。其核心原理基于布拉格定律（Bragg’s Law）。

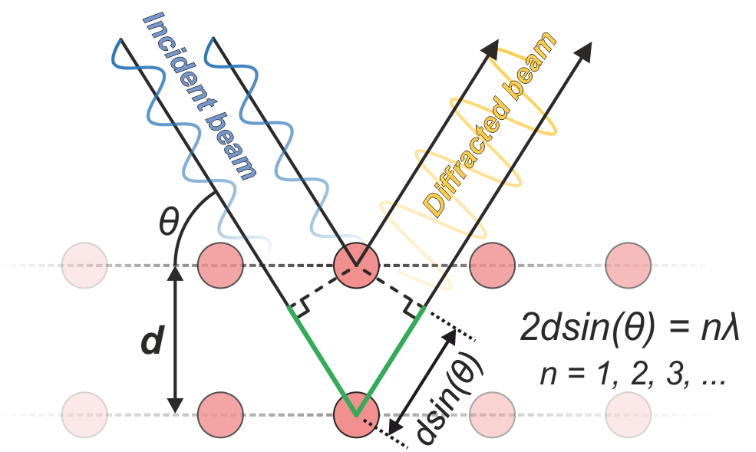

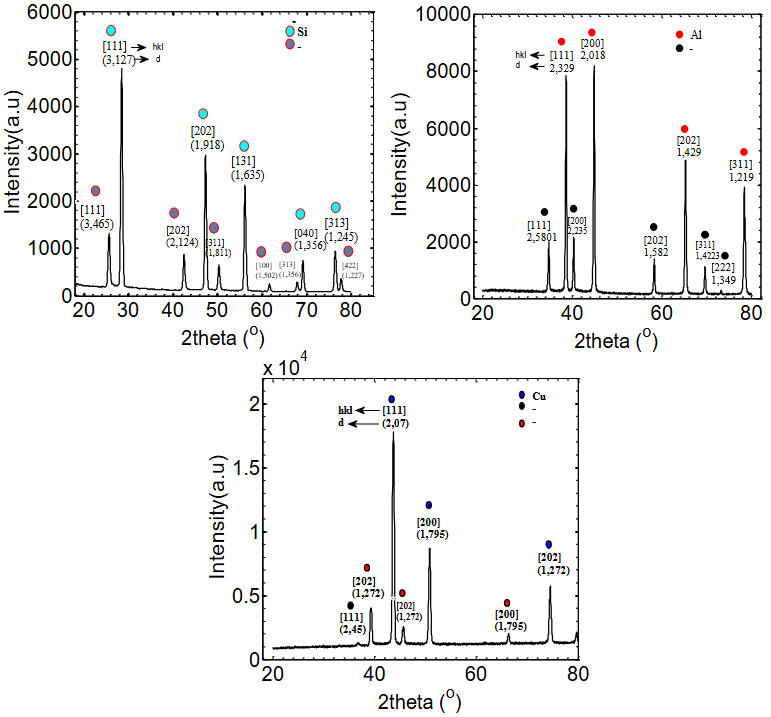

nλ = 2dsinθ
其中，n为衍射级数（通常为1），λ为入射X射线的波长，d为晶体中相互平行的晶面间距，θ为入射X射线与晶面之间的夹角（布拉格角）。
缺陷主要通过以下两种方式改变衍射图谱：
引起晶格畸变（微应变）：位错、点缺陷等会在其周围产生一个应变场，导致晶格间距d发生局部、非均匀性的变化。这会使得衍射峰的位置发生微小偏移，并且更显著地导致衍射峰的展宽。这种由晶格畸变引起的展宽被称为应变宽化。
减小相干衍射域尺寸：晶界、位错墙以及高密度的缺陷会打断晶格的连续性，将大的晶粒分割成许多小的、能够满足相干衍射条件的区域（称为微晶或相干衍射域）。相干衍射域尺寸的减小同样会导致衍射峰的展宽，这被称为尺寸宽化。
如何从XRD图中看见缺陷？
1）衍射峰宽化机制

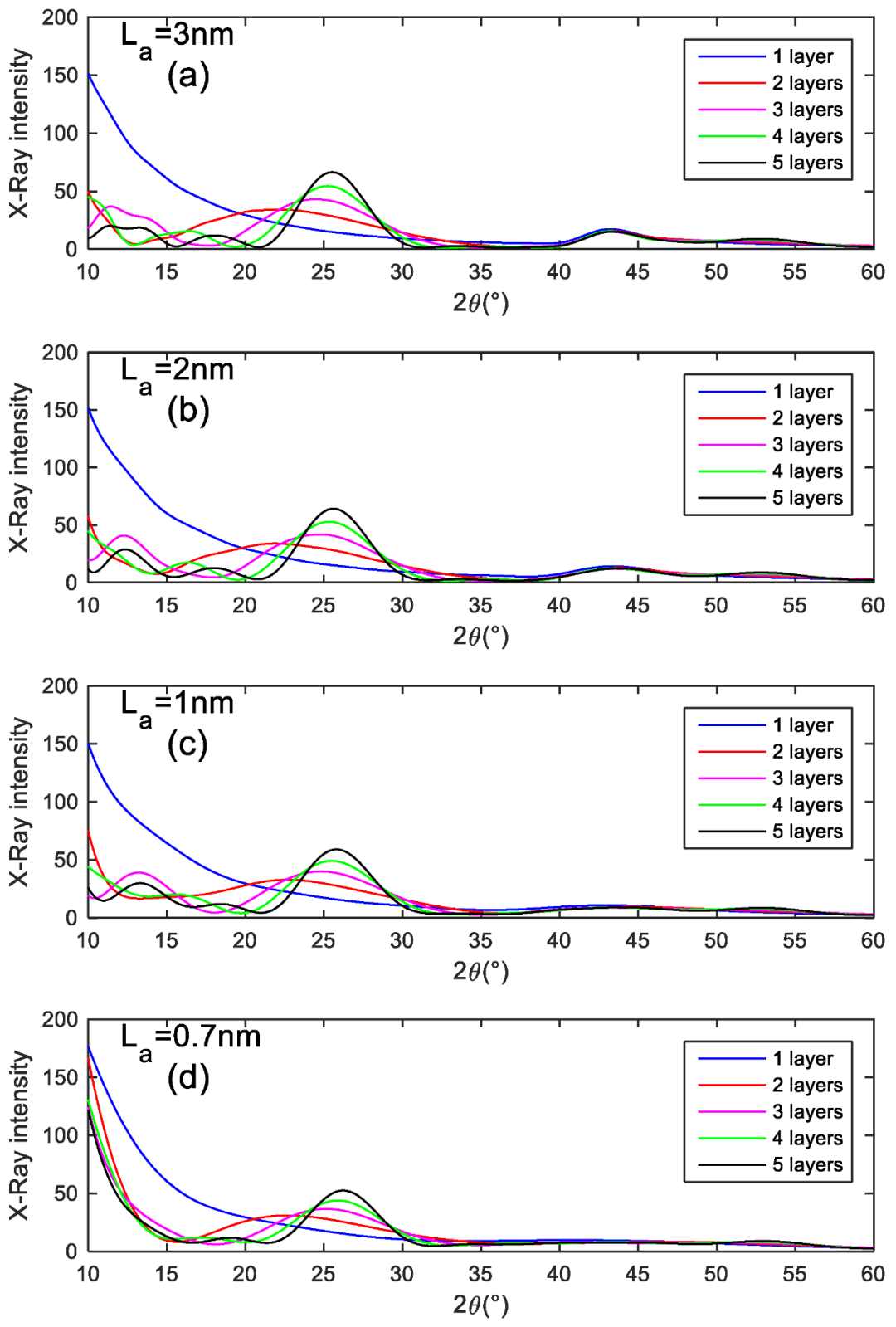

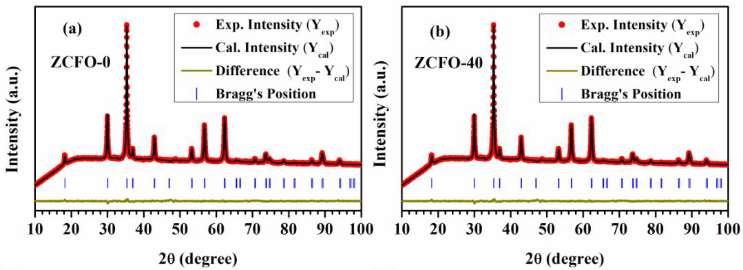

XRD衍射峰的宽化现象主要由晶粒尺寸效应和微观应变效应共同主导。当晶粒尺寸减小至纳米尺度时，由于衍射相干体积的减小，衍射峰会发生显著展宽。
与此同时，晶体内部存在的各类缺陷——包括位错、空位、晶界、层错等，会引入非均匀的晶格畸变，即微观应变，这种应变场同样会导致衍射峰宽化。
DOI: 10.3390/min12020205
（2）缺陷密度的定量关联
缺陷密度与微观应变存在直接物理联系。通过精确测量XRD峰宽并扣除晶粒尺寸贡献后，残余展宽可归因于缺陷密度增加。晶体缺陷（如位错）在倒易空间中表现为衍射峰的展宽，其展宽程度与位错密度的平方根成正比。

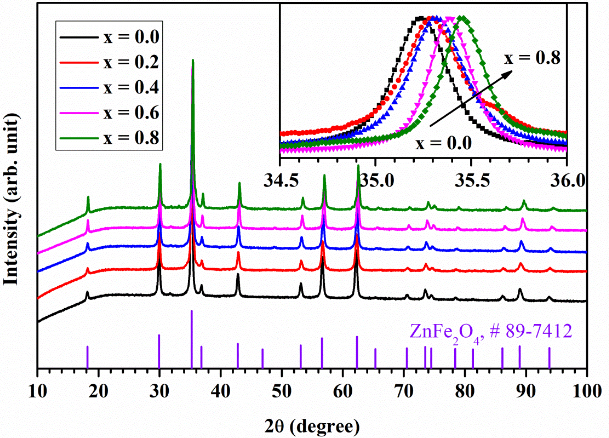

对于点缺陷，其浓度可通过测量XRD衍射峰的微小偏移结合晶格参数变化来推算。
DOI: 10.3390/min12020205

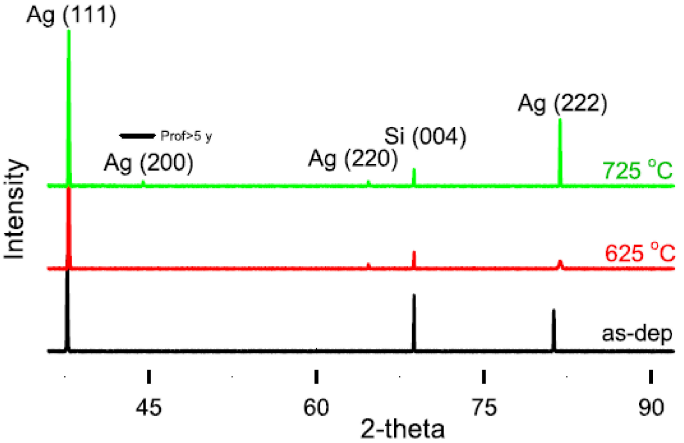

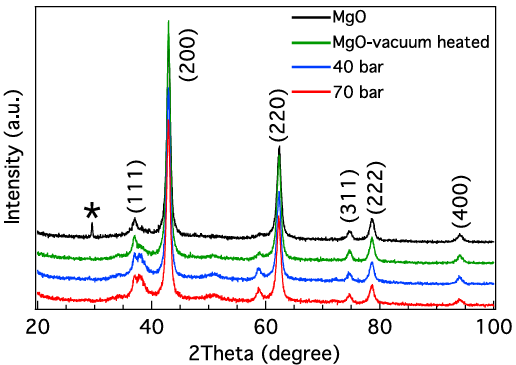

（1）衍射峰强度衰减的机制
晶体缺陷通过破坏晶格周期性直接导致衍射峰强度降低。完美晶体的衍射强度遵循结构因子平方关系，而缺陷引入的原子位移使相干散射振幅发生相位紊乱，导致强度衰减。
具体而言，空位、间隙原子等点缺陷使局部结构因子偏离理想值；位错、层错等线缺陷和面缺陷则中断晶格的远程有序性，有效减小参与相干衍射的区域体积。
DOI: 10.1016/j.cemconres.2023.107391
（2）缺陷类型与强度变化的特异性
不同缺陷类型对强度的影响具有选择性。
位错：通过引入应变场使原子偏离平衡位置，导致衍射强度在倒易空间分布弥散，主峰强度下降。
堆垛层错：造成特定晶面的堆垛序列错误，使某些衍射峰强度选择性衰减，并伴随峰形不对称。
空位与间隙原子：改变局域原子散射能力，导致结构因子重新计算，系统性地降低所有衍射峰强度。
晶界：在多晶材料中，晶界作为高缺陷密度区域显著降低整体相干散射体积。
（1）衍射峰位移机制

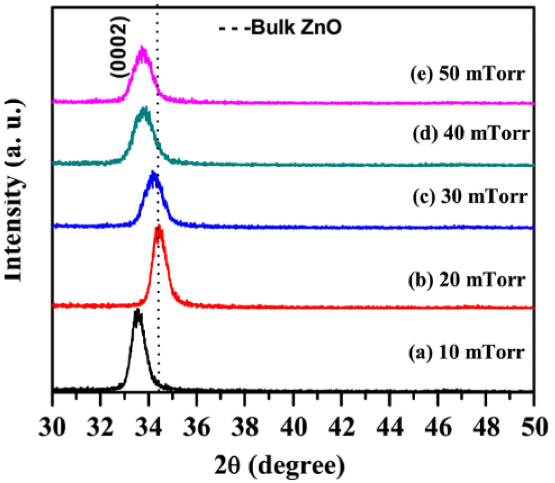

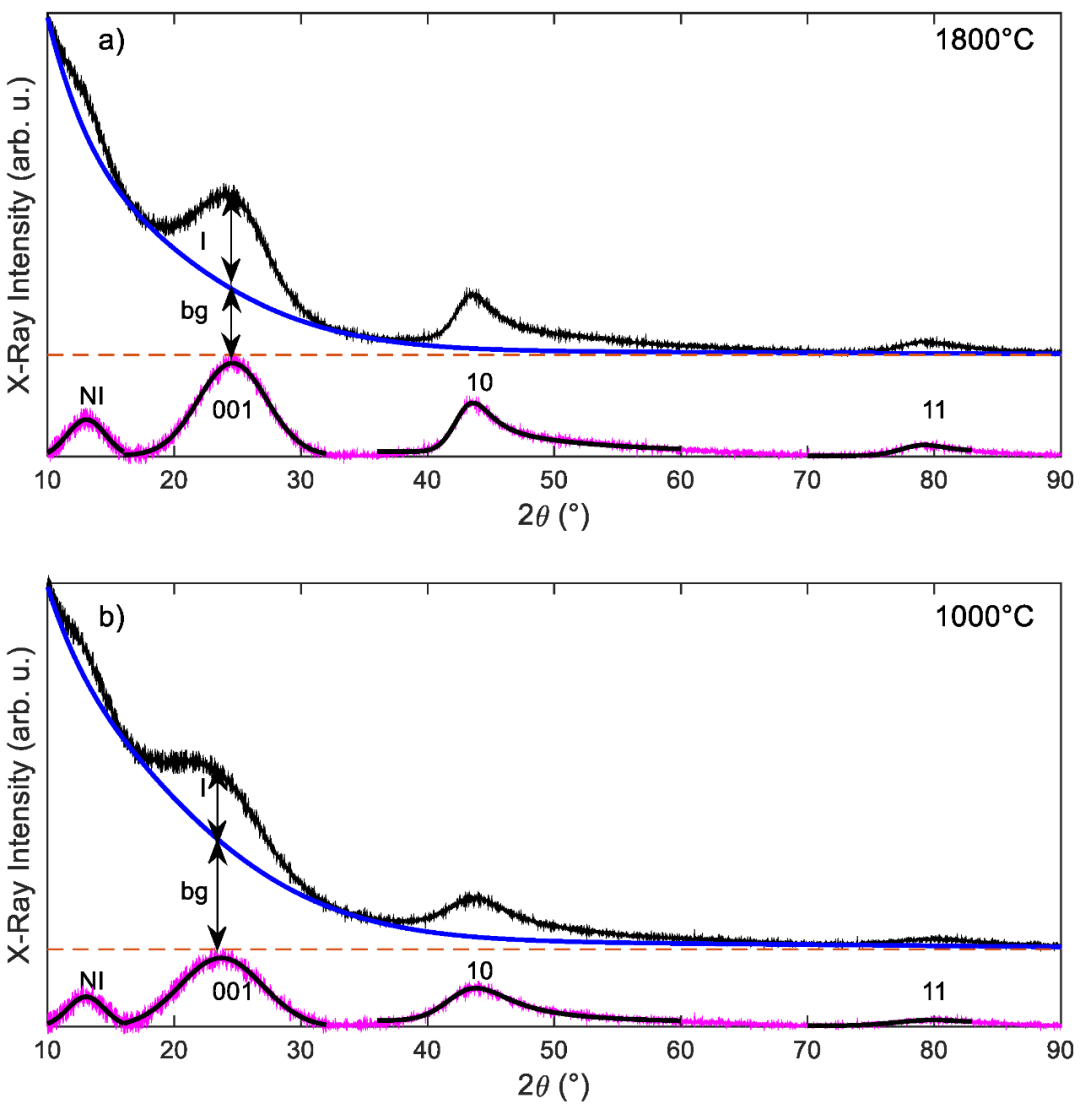

晶体缺陷通过改变晶格参数引起衍射峰位移动。残余应力、空位簇、晶界、位错阵列等产生的非均匀应变场使晶面间距d发生局部变化，根据布拉格方程2dsinθ = nλ，这将导致衍射角θ的系统性偏移。
DOI: 10.3390/c8010004
（2）衍射峰畸变
不对称性：堆垛层错和反相畴界等面缺陷会导致衍射峰形不对称，在倒易空间产生尾部效应。这种不对称性可通过峰形函数的不对称参数进行量化。
各向异性展宽：在具有各向异性应变场的材料中（如存在织构或特定取向位错），不同晶面的展宽程度不同，导致峰形呈现复杂变化。W-H图的线性偏离通常指示应变各向异性的存在。
DOI: 10.1038/s41598-022-13949-w
多重效应叠加：实际材料中，晶粒尺寸分布、应变梯度、多种缺陷共存使峰形畸变呈现高度复杂性。XRD峰的宽度和形状对晶格间距的微小变化极为敏感，可以指示晶格间距的微小变化。
DOI: 10.3390/c8010004
如何联用技术以全面表征？
XRD确认材料整体的晶体结构（如相转变、非晶化），排除物相干扰。HRTEM可以反映原子排列，可判断晶面间距。

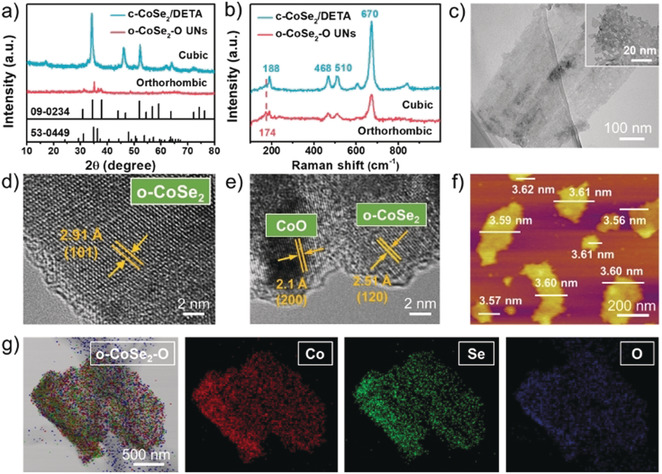

例如，XRD确认c-CoSe₂/DETA经Ar/O₂等离子体处理后，转变为正交相o-CoSe₂-O（峰位偏移）；HRTEM进一步观察到o-CoSe₂-O其晶面间距对应正交晶系。
DOI: 10.1002/anie.201810199
XRD通过峰宽化、峰位移，间接反映缺陷导致的晶格变化；XPS通过特征峰的出现/偏移，直接确认缺陷类型。

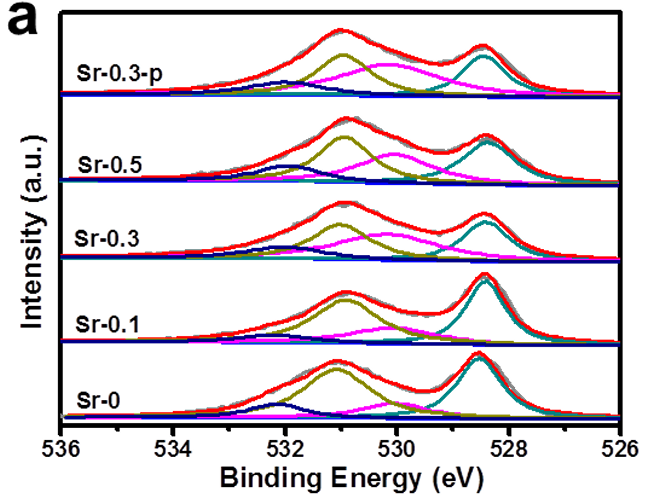

例如，XRD显示Sr掺杂的LaCoO₃，峰宽化且无杂相，证明晶格畸变（缺陷）且结构稳定。XPS O 1s谱中，氧空位特征峰的面积占比从原始LaCoO₃的5%提升至18%，与XRD的晶格畸变结果相互印证。
DOI: 10.1021/acssuschemeng.8b05717
XRD可用于表征长程有序性（如晶粒尺寸、晶格参数）。Raman则表征短程无序性，反映缺陷的活性位点特征。

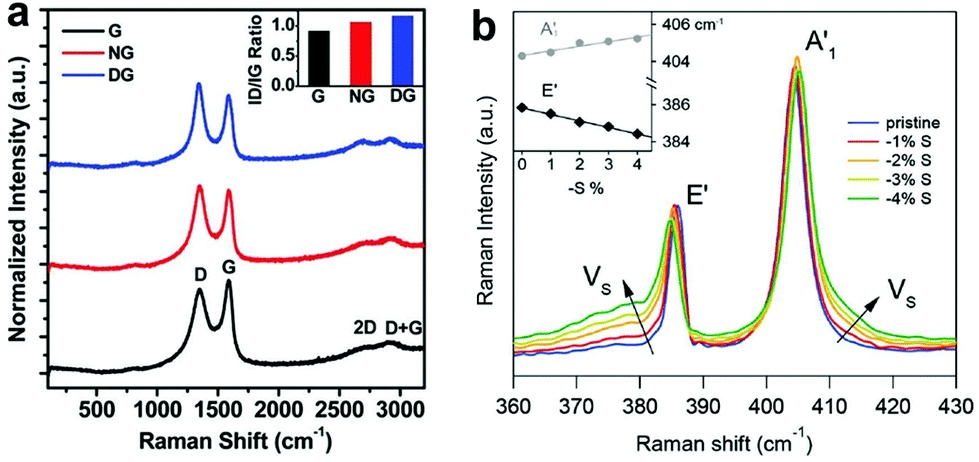

例如，XRD显示缺陷石墨烯（DG）的峰宽化，通过谢乐公式计算得晶粒尺寸减小，证明晶界缺陷增多。Raman光谱中，DG的ID/IG比有所增加，进一步证明碳缺陷增多，且这些缺陷正是ORR的活性位点。
DOI:10.1039/D0NR08976A
