VASP计算与可视化综合答疑：从电荷差分图切面、静电势比对到结构弛豫问题诊断

A：只能先算整体3D差分，再截面获取2D差分图；

Edit → Plane → New → By 3 points，在结构窗口点这 3 个原子；这会生成唯一经过三点的平面;

Properties → Isosurface/Slice 勾选 Slice，选择刚建的平面，Thickness 设很小（如 0.1–0.2 Å）；

Contour 选择等高线；色条设置为对称范围（如 ±0.02 e/Å^³）

Q2：朱老师，单个原子的电荷密度数值利用vasp在哪个文件里？

A：VASP无法直接得到各原子电荷转移数目；

需要计算电荷，做bader电荷布居分析；

通过bader后处理得到ACF.dat。

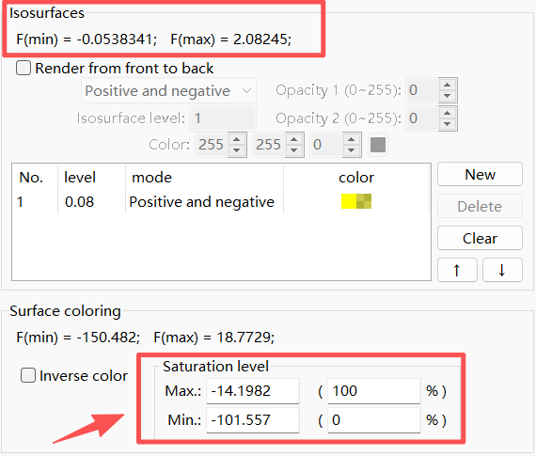

Q3：朱老师，如果想比较两个模型表面的静电势，除了F(min)~F(max)范围保持一致，这里的颜色设置参数Saturation level (Max, Min)是否要保持相同取值范围？

A：要“可比”，不仅要统一 F(min)–F(max) 的显示范围，Saturation level（Max/Min）也必须设成同一组绝对数值；

VESTA 的 Saturation level 就是颜色条的上下限；超出这个范围的值会被截断为端点颜色。

如果两个模型用不同的饱和上下限，同样颜色对应的数值就不同，视觉对比会失真。

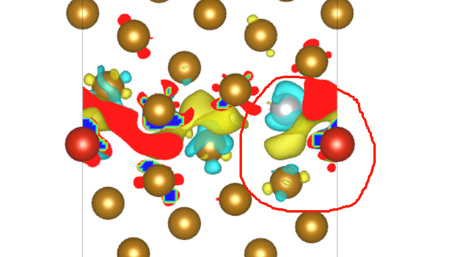

Q4：朱老师，如何导出两个原子间的电荷转移积分？

A：保证三份电荷密度在同一晶格和同一 FFT 网格下计算，然后做差得到Bader 原子盆内积分 Δρ；

用总体系的密度做 Bader 分区（建议用全电子密度 AECCAR0+2 作为 -ref）；

在这些原子盆内对 CHGCAR_diff 积分：critic2或将权重乘到 差分电荷文件上并积分。

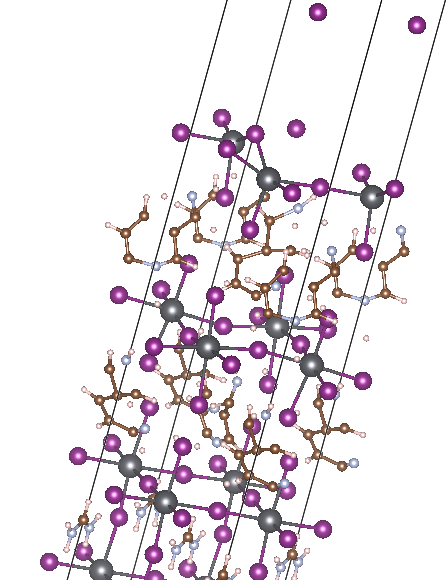

Q5：朱老师，这个六元环散了是什么原因呀？

A：上下原子作用太强了，离得远一些，设置在3埃左右；

自由度太多、一次性全放，不要一下子让环的所有原子与邻近无机位全部自由；

超胞太小，面内 1×1 或 2×1 让相邻影像强相互作用，分子会相互牵扯；

晶格放松过早，一上来 ISIF=3 放开晶格，软框架会被拉伸变形；
