石墨烯的态密度（Density of States, DOS）是研究其电子结构和物理性质的重要工具。本文将基于提供的多条证据，详细探讨石墨烯的态密度特性及其在不同条件下的变化。
石墨烯是一种单层碳原子构成的二维材料，其电子结构表现出显著的二维狄拉克费米子特性。在费米能级附近，石墨烯的态密度呈现明显的峰状分布，这是由于其独特的能带结构所决定的。

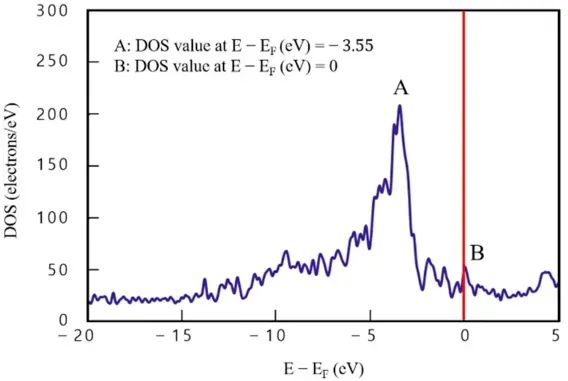

纯石墨烯的总态密度（DOS）通常表现为一个在能量为0附近的小峰，这表明费米能级处的电子密度较高。这种特性使得石墨烯具有良好的导电性。
实验中，通过扫描隧道显微镜（STM）测量的石墨烯态密度图显示，能量为0附近存在一个明显的峰值，同时在能量为-2 eV和2 eV处也出现次级峰。这些峰分别对应于价带和导带的边缘。

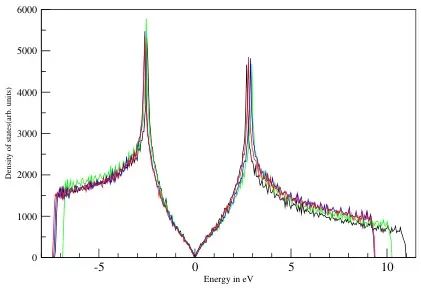

理论计算结果表明，石墨烯的态密度在能量为0附近有一个尖锐的峰值，而在能量为±4 eV处逐渐下降，这与实验数据一致。
对于单层、双层和三层石墨烯，其态密度分布会随着层数的增加而变得更加复杂。例如，三层石墨烯的态密度图中，可以看到多个能级和谷值，这反映了层数对电子能带结构的影响。

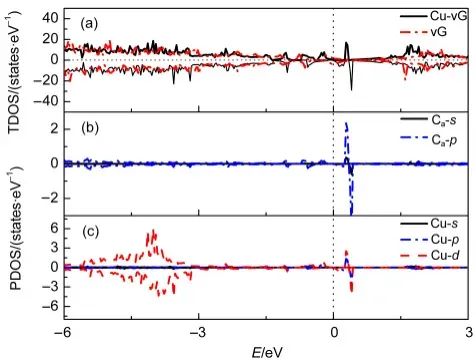

缺陷是石墨烯中常见的杂质，其对态密度有显著影响。例如，研究表明，单侧吸附Cu原子的缺陷石墨烯在能量为0附近显示出一个明显的峰，而Cu原子的p轨道和s轨道态密度则在能量范围内表现出显著的分布。

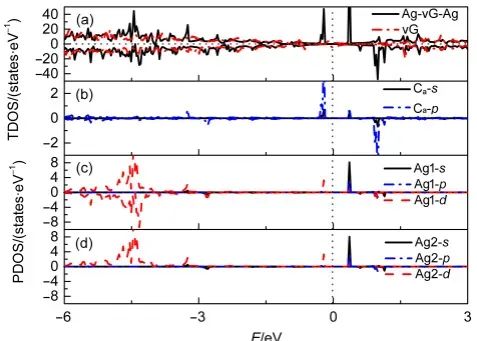

双侧吸附Ag原子的缺陷石墨烯在能量接近-1.5 eV和0 eV处出现明显的峰，这表明缺陷改变了电子的分布和态密度分布。

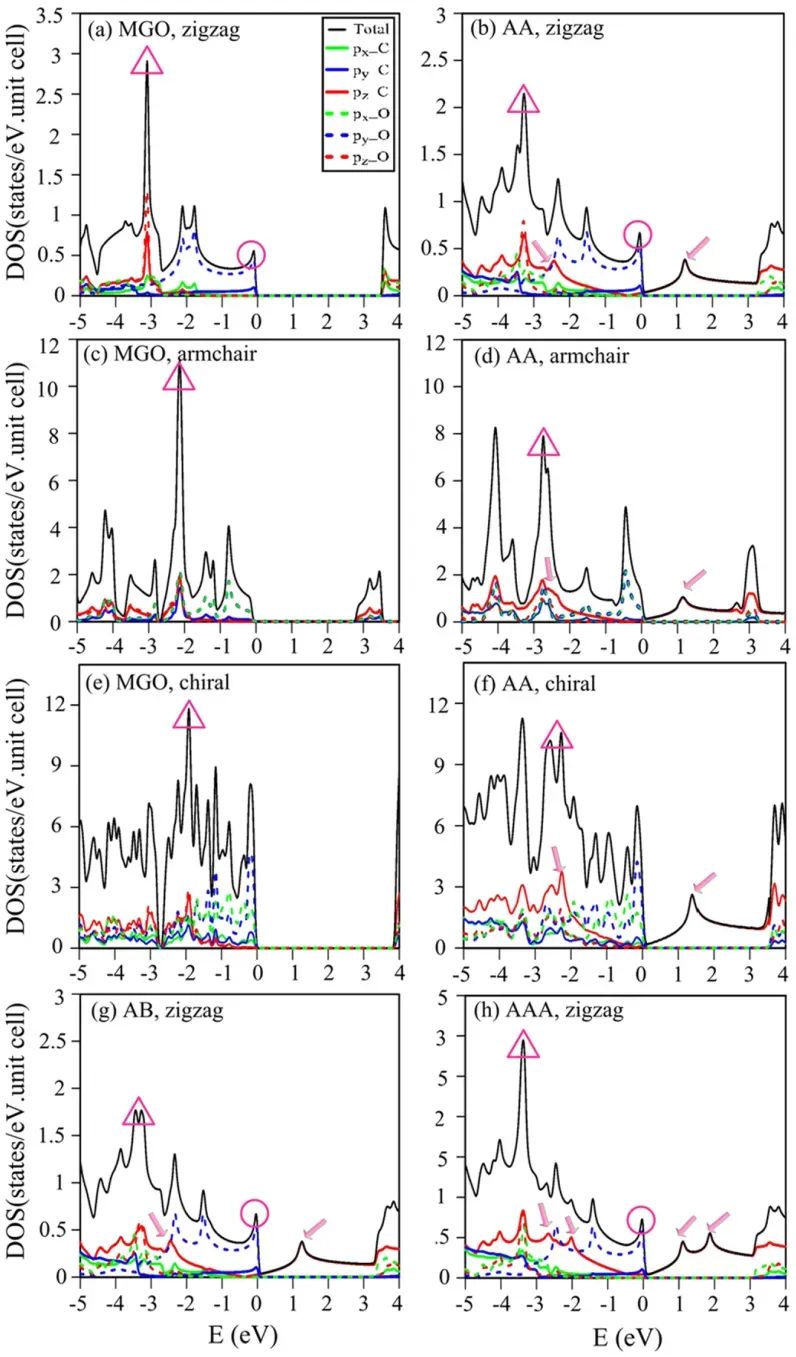

不同类型的缺陷对态密度的影响各异。例如，氧原子吸附的石墨烯在不同晶格结构（如zigzag、armchair）下的态密度表现出不同的分布特征，其中最高占据能级（HOMO）和最低未占据能级（LUMO）的位置会因缺陷而发生变化。
研究还发现，缺陷石墨烯的态密度在能量接近费米能级时会显著增加，这可能与缺陷引起的电子散射有关。

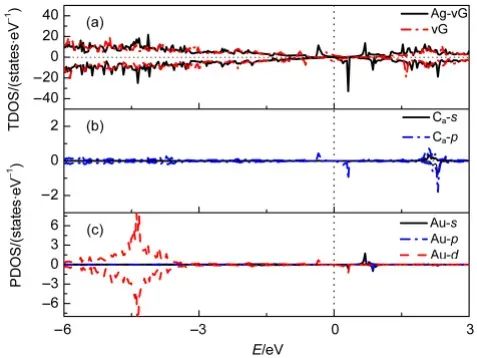

金属离子掺杂（如Au、Cu、Ag）对石墨烯的态密度有显著影响。例如，单侧吸附Au原子的缺陷石墨烯在能量为0附近出现一个峰值，这与吸附能相吻合。
研究表明，掺杂后的石墨烯在能量为0附近会出现一个明显的峰值，这反映了掺杂原子对电子态密度的贡献。

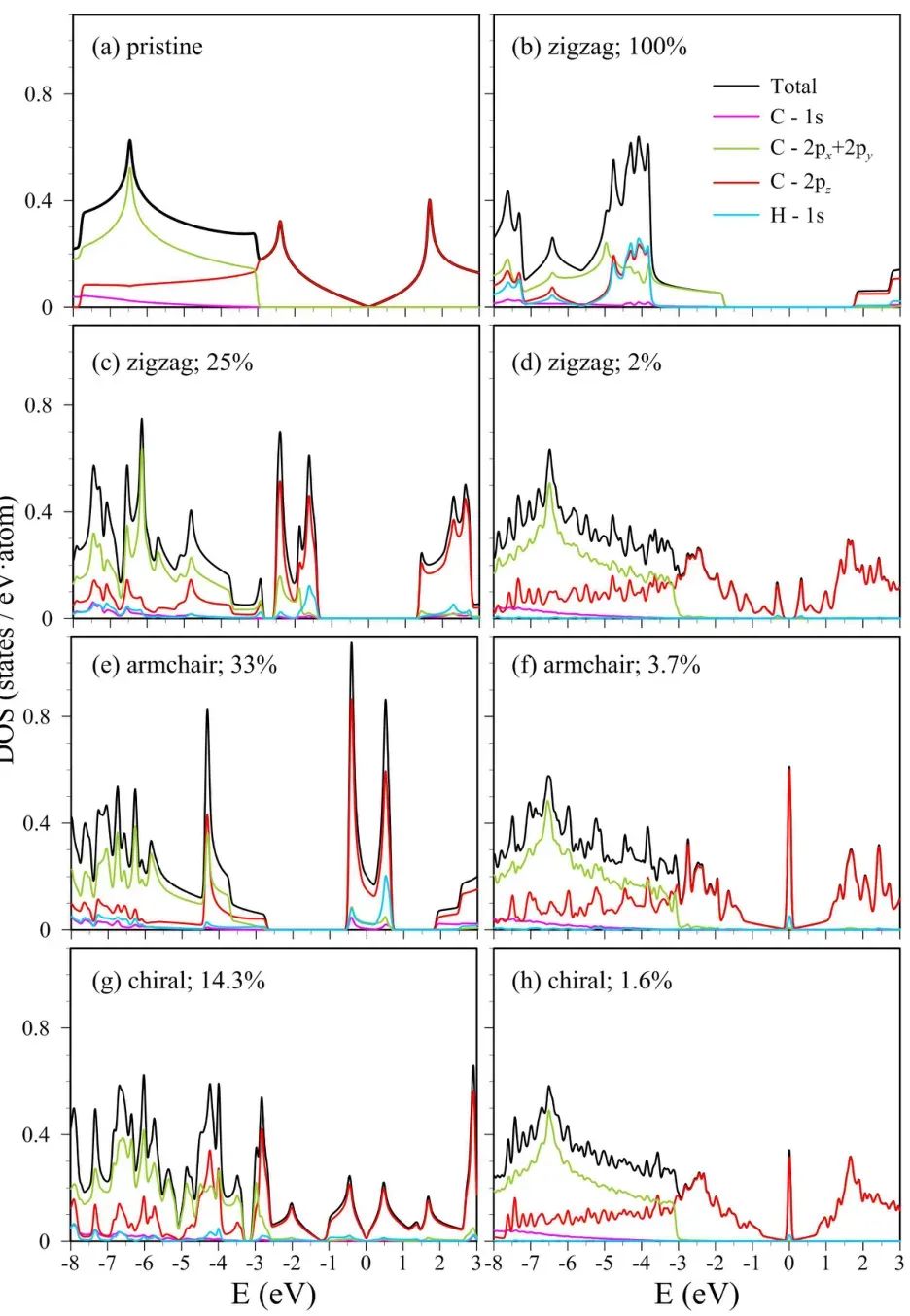

氢化程度对石墨烯的态密度有显著影响。例如，氢化石墨烯在不同氢化程度下的态密度分布显示，随着氢化程度的增加，态密度在能量为0附近逐渐降低，表明氢原子的引入减少了电子的分布。

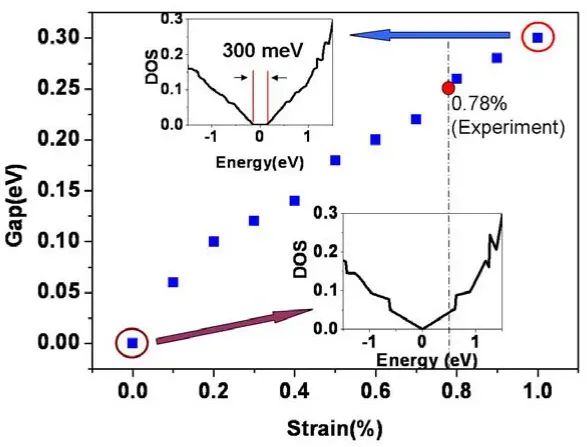

研究表明，石墨烯的能带隙和态密度会随着单轴拉伸应变的变化而发生显著变化。例如，随着应变的增加，石墨烯的能带隙逐渐增大，而态密度则在能量为0附近出现峰值变化。
这种变化与应变诱导的电子结构变化密切相关，表明应变可以作为调控石墨烯电子性质的有效手段。
杂质和短程势对石墨烯的态密度有重要影响。例如，研究表明，杂质的屏蔽效应和短程势的存在会导致态密度的局部变化，从而影响材料的光学和导电性。
在带隙石墨烯中，杂质和短程势的引入会导致态密度的显著变化，尤其是在带边缘附近。
石墨烯的几何结构（如三角形、六边形）对其态密度有重要影响。例如，三角形石墨烯的态密度分布显示出多个尖峰，而六边形石墨烯的态密度则表现为单一的能带结构。
石墨烯的态密度是研究其电子结构和物理性质的重要指标。
通过实验和理论计算，我们发现石墨烯的态密度在不同条件下表现出显著的变化，包括缺陷、掺杂、应变等因素的影响。
这些研究为理解石墨烯的电子性质提供了重要依据，并为开发新型石墨烯基材料提供了理论支持。
声明：如需转载请注明出处（华算科技旗下资讯学习网站-学术资讯），并附有原文链接，谢谢！
