在储氢材料研究中，精准解析微观结构与动态演化过程是优化储氢性能的关键。X射线粉末衍射作为传统结构表征技术，凭借快速、无损、无需复杂样品制备的优势，已成为储氢材料基础研究的常用手段；而同步辐射光源的引入，进一步突破传统XRPD的亮度、分辨率与时间分辨局限，催生了同步辐射X射线粉末衍射技术，为揭示储氢材料吸放氢过程中的动态结构变化提供了强有力的支撑。以下从XRPD技术原理、同步辐射光源特性两方面，系统梳理其在储氢材料研究中的核心价值与应用基础。
一、X射线粉末衍射：储氢材料结构表征的基础手段
XRPD利用X射线与晶体原子的散射作用，通过分析衍射信号获取材料的晶体结构信息，其核心优势在于对多晶粉末样品的适配性——储氢材料通常以粉末形式存在，XRPD无需单晶制备即可完成结构解析，大幅降低实验门槛。
（一）XRPD技术原理与衍射规律
XRPD的物理基础是X射线的晶体衍射现象：当X射线穿过晶体时，会被原子的电子云散射，若散射波满足“相位一致”条件，则形成强衍射信号。这一条件可通过布拉格定律定量描述：2d_hkl·sinθ = nλ，其中：
d_hkl：晶体中（hkl）晶面族的面间距（由晶胞尺寸与形状决定）
θ：入射X射线与晶面的夹角
n：衍射级次（正整数）
λ：入射X射线波长（通常为0.5-2.5 Å）
从信号产生过程看，晶态材料的原子在三维空间呈长程有序排列，其基本重复单元为“晶胞”——晶胞的大小与形状决定衍射信号的方向（即θ角），而原子在晶胞内的排列则决定衍射峰的强度。对于多晶粉末样品，同一（hkl）晶面族的衍射信号会形成以入射X射线为中心的衍射环，通过探测器记录衍射环的强度与角度分布，即可得到“强度-2θ”形式的XRPD谱图。
（二）XRPD可获取的储氢材料关键信息
1. 相组成与含量分析
XRPD谱图中的衍射峰位置是晶体相的“指纹特征”——不同物相的晶胞参数不同，对应d_hkl与θ角不同，可通过对比标准衍射数据库定性判断储氢材料中的物相组成。
示例：在MgH₂的脱氢过程中，XRPD谱图会出现Mg的特征衍射峰，同时MgH₂的特征峰强度减弱，可直观判断脱氢反应的进度。
定量分析：通过Rietveld精修，可根据不同物相衍射峰的积分强度比，计算各相在混合物中的质量分数，这对研究储氢材料的相变动力学至关重要。
2. 晶胞参数与晶格应变
晶胞参数是描述晶体结构的核心参数，其变化直接反映材料的晶格膨胀/收缩。通过XRPD谱图中衍射峰的位置偏移，可计算晶胞参数的变化。
示例：LaNi₅吸氢形成LaNi₅H₆时，晶胞体积膨胀约26%，对应XRPD谱图中所有衍射峰向低2θ方向偏移。
应变分析：XRPD还可分析储氢材料中的残余应变与微观应变，通过分离晶粒尺寸与应变对峰宽的贡献，评估材料循环稳定性。
3. 晶体结构解析与缺陷分布
通过XRPD数据的Rietveld精修，可构建储氢材料的晶体结构模型，明确原子在晶胞中的坐标、占位率及键长、键角等参数。
示例：对LiBH₄的XRPD精修显示，其六方结构中Li⁺位于BH₄⁻形成的四面体间隙中，B-H键长约1.19 Å。
缺陷探测：XRPD还可探测晶体中的缺陷分布，通过分析峰形畸变，定量评估缺陷密度。

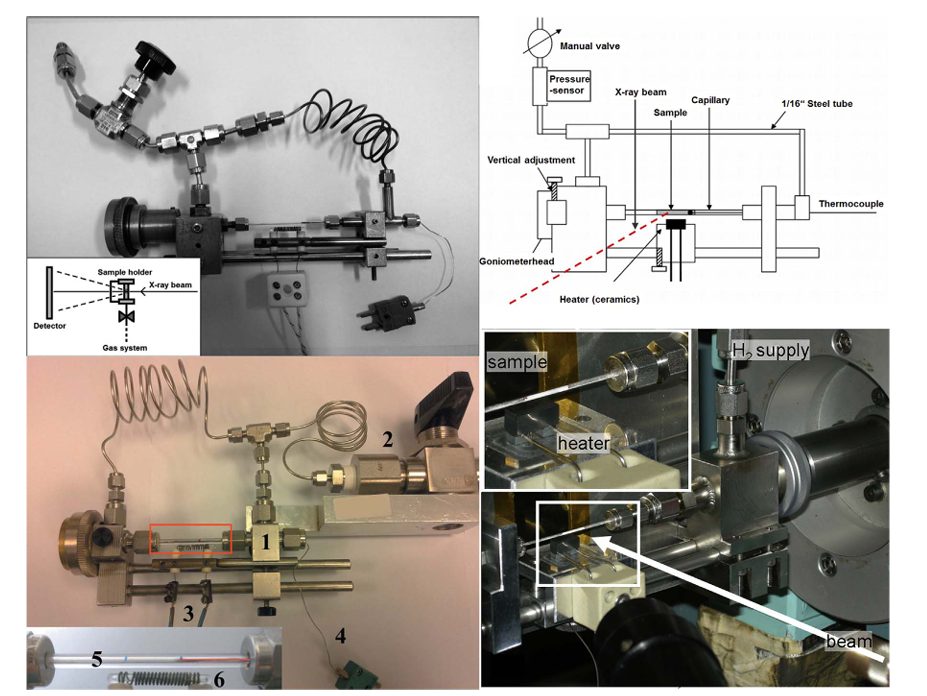

（三）XRPD的实验灵活性与原位应用潜力
XRPD的实验装置具备高度灵活性，可结合多种附件实现非环境条件下的结构表征，这对研究储氢材料的吸放氢动态过程至关重要。
常见实验配置包括：
温度控制：通过加热炉或低温系统，实现-196℃至1000℃的温度范围
压力控制：使用高压样品池，在0.1 MPa至100 MPa范围内调控氢气压力
气氛控制：通过惰性气体保护或氢气氛围，避免样品氧化
示例：在原位XRPD实验中，可实时记录MgH₂在1 MPa H₂、250-300℃条件下的衍射信号变化，直接捕捉脱氢反应的动力学特征。
二、同步辐射光源：突破传统XRPD局限的核心支撑
传统实验室XRPD使用金属靶产生X射线，存在亮度低、分辨率有限、波长固定等局限。而同步辐射光源通过加速电子产生高强度、高准直性、波长可调的X射线，为XRPD技术的升级提供了理想光源。
（一）同步辐射光源的工作原理与结构组成
同步辐射的产生源于“相对论电子的曲线运动”：电子在电子枪中产生后，经直线加速器加速，最终注入超高真空储存环。在储存环中，电子在磁场作用下沿曲线轨迹运动，释放电磁辐射。
第三代同步辐射装置的核心升级在于引入“插入件”：
波荡器：使电子束产生小幅度振荡，辐射光子因干涉效应形成高亮度、窄带宽的单色光
扭摆器：使电子束产生大幅度振荡，产生高强度、宽光谱的辐射

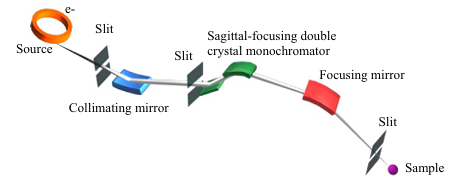

光束线系统的典型组成包括：
准直镜：将发散的同步辐射光束准直为平行光
单色器：通过晶体衍射选择特定波长的X射线
聚焦镜：将准直后的光束聚焦至样品点
狭缝与探测器：控制光束尺寸并记录衍射信号
（二）同步辐射光源的核心特性与XRPD技术升级
1. 超高亮度
第三代同步辐射光源的亮度是实验室光源的10⁵-10¹²倍，这意味着：
在相同时间内可获取更高信噪比的衍射数据
可实现微量样品的表征
示例：对于纳米尺度的储氢催化剂，SR-XRPD可在几分钟内获取清晰的衍射谱图
2. 高度准直与高分辨率
同步辐射光束的发散角仅为几微弧度，结合高分辨率单色器，可实现0.001°的角分辨率。
示例：可清晰区分储氢材料中相近晶面的衍射峰，精准计算晶胞参数的微小变化
3. 波长可调性
同步辐射光束的波长可通过单色器连续调控，研究者可根据样品特性选择最优波长：
对轻元素含量高的储氢材料，选择短波长X射线减少吸收
对重元素为主的材料，选择长波长X射线提升衍射峰分离度
通过“反常色散”效应，增强特定元素的散射信号
4. 短脉冲时间结构
同步辐射以脉冲形式发射，脉冲宽度可达皮秒级，结合快速探测器，可实现时间分辨SR-XRPD。
示例：在LaNi₅的快速吸氢实验中，SR-XRPD可在10 ms内采集一张衍射谱图，实时追踪相变过程
（三）SR-XRPD在储氢材料研究中的独特价值
1. 复杂体系的相分离分析
SR-XRPD可清晰识别储氢材料吸放氢过程中的微量中间相。
示例：在NaAlH₄的脱氢过程中，可检测到第一步反应中生成的微量Al单质
2. 动态结构演化的时间分辨追踪
利用SR-XRPD的时间分辨能力，可实时记录储氢材料在吸放氢过程中的结构变化。
示例：对MgH₂/Nb₂O₅复合体系的原位SR-XRPD研究显示，Nb₂O₅催化剂可使MgH₂的脱氢温度降低50℃
3. 极端条件下的结构表征
同步辐射光束的高穿透性，使其可适配高压、高温等极端条件的原位实验。
示例：在研究LiBH₄的高压加氢再生时，SR-XRPD可在5 GPa、600℃条件下获取衍射数据
4. 多技术联用的协同表征
同步辐射装置的光束线可实现SR-XRPD与其他技术的同步联用。
示例：在研究单原子Ti催化剂修饰的MgH₂时，可同时获取结构与电子态信息
总结
X射线粉末衍射作为储氢材料结构表征的基础手段，为相组成、晶胞参数等静态信息的解析提供了可靠方法；而同步辐射光源的引入，通过超高亮度、高分辨率、波长可调与时间分辨特性，将XRPD技术升级为SR-XRPD，实现了储氢材料动态结构演化与极端条件下的高精度表征。
这一技术组合不仅深化了对储氢材料吸放氢机制的理解，更为高性能储氢材料的设计提供了关键实验依据，是推动氢能存储技术突破的核心工具之一。
未来展望：随着第四代同步辐射光源的发展，时间分辨率将进一步提升至飞秒级，有望捕捉储氢材料中原子级别的超快动态过程，为氢能存储的基础研究开辟新方向。
