读者可学习到Digital Micrograph处理TEM图像的标准化操作方法，了解如何利用该软件完成图像编辑、晶面间距定量测量及位错识别，为高效开展TEM结果分析、满足科研绘图与数据解读需求提供可直接复用的实操方案。
Digital Micrograph（DM）是一款专业的电镜图像分析软件，本文通过实例向大家演示该软件的基本用法和常用功能。

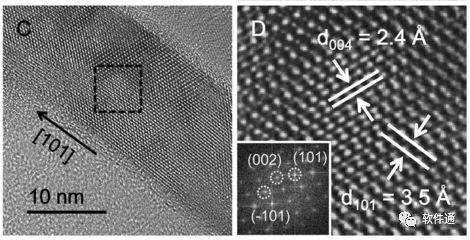

Adv. Mater. 2012, 24, 2567-2571

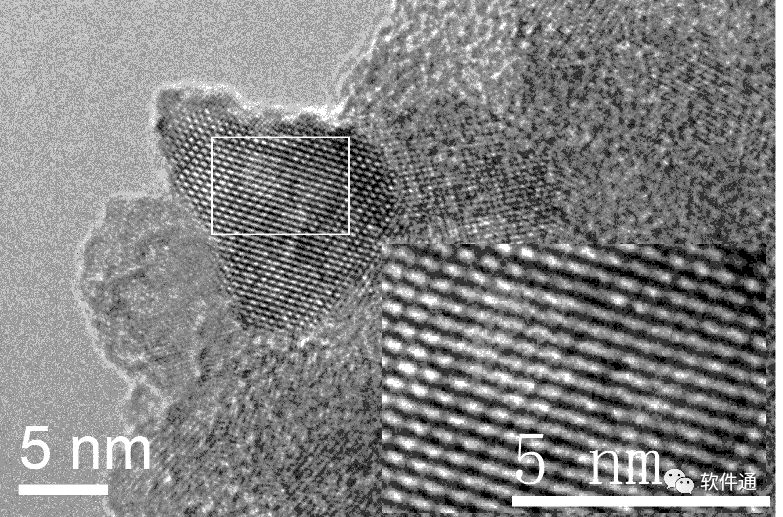

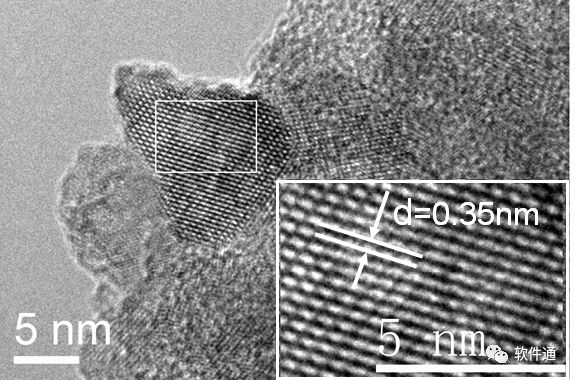

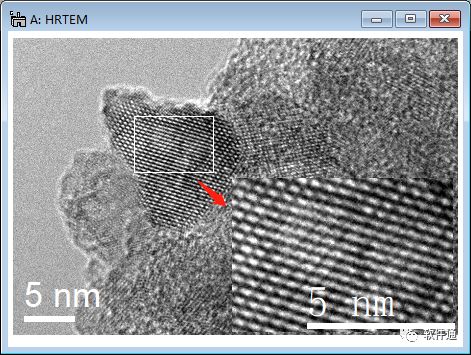

文献中常见的HRTEM图片如上图所示，本文将通过一个实例处理一张和文献类似的HRTEM图片。

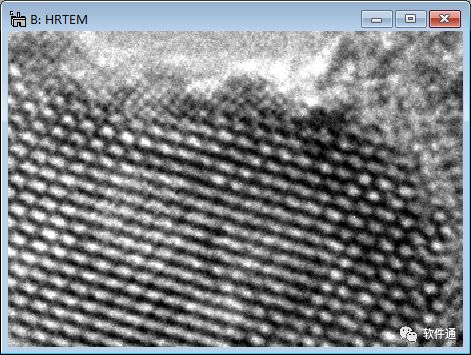

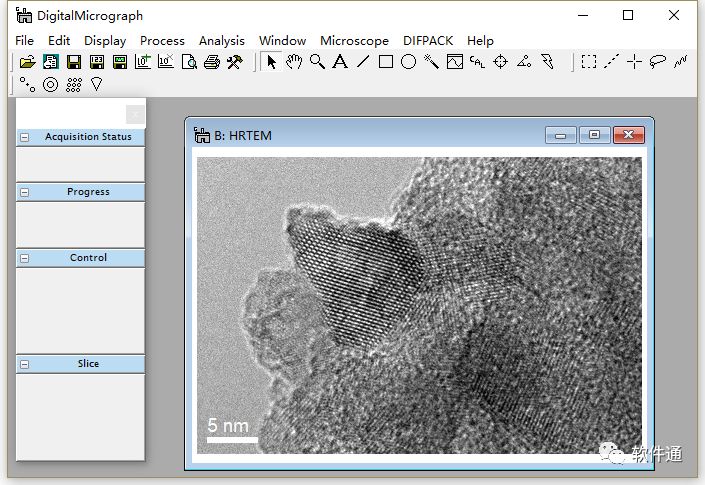

将HRTEM文件拖入软件窗口即可打开，注意不是.tif或.jpg等图片格式文件哦，测试的时候务必让测试人员提供给你源文件（.dm3格式）

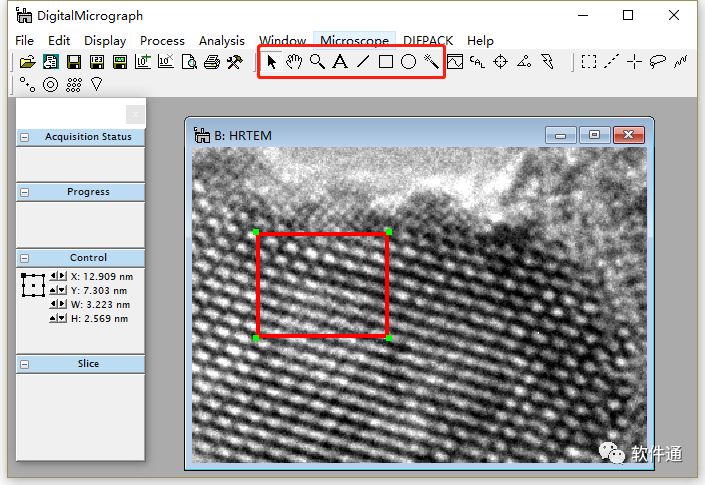

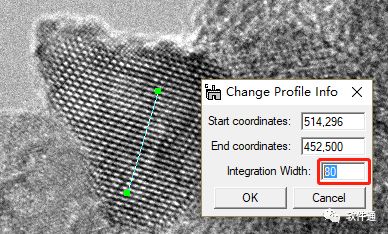

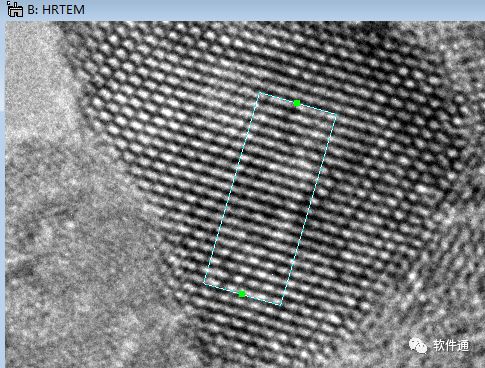

▍通过调整如下矩形区域，可以提高调整精度（调整矩形上下两边平行于条纹）

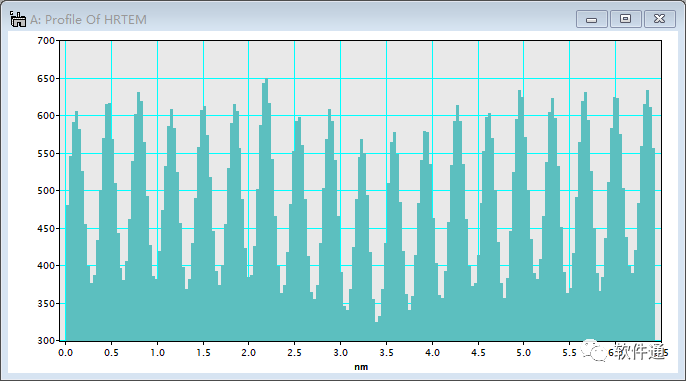

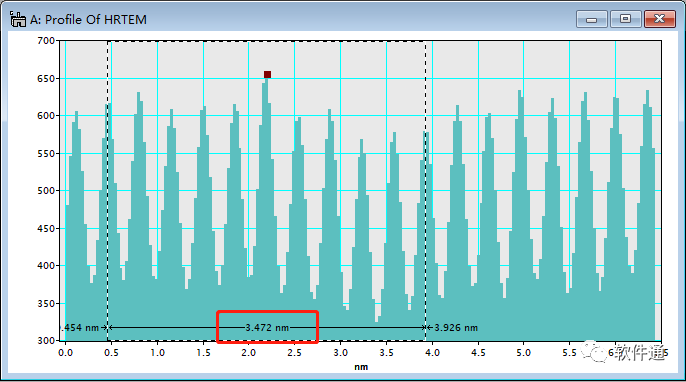

▍这时Profile Of HRTEM窗口的图形如下，各个柱形图高度越接近，测出的条纹间距值越可靠

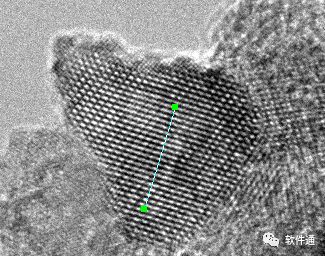

▍鼠标左键在窗口中拽出如下区域即可显示出距离，建议测量10个周期的距离，如下所示的条纹间距3.472 ÷ 10 = 0.3472 nm
本文源自微信公众号：微算云平台
原文标题：《TEM图像分析丨仅需几步，搞定Digital Micrograph基本操作》
原文链接：https://mp.weixin.qq.com/s/nWZFpGOaAX8oNm53OWlr7Q?search_click_id=994913835736678334-1757923729688-9461869426&click_id=19
