储氢材料的分类、吸附机制及核心特性解析

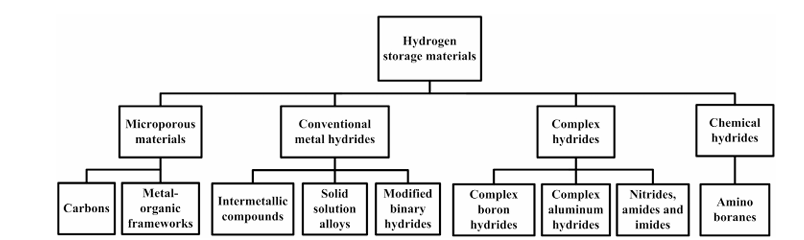

储氢材料作为氢能利用体系中的关键环节，其性能直接决定氢能存储的效率、安全性与经济性。根据氢与宿主材料的相互作用机制（物理吸附/化学吸附）及材料本身属性，储氢材料可分为微孔材料、传统金属氢化物、复合氢化物与化学氢化物四大类。不同类别材料在储氢容量、吸放氢条件、动力学特性等方面差异显著，明确其核心特性是设计高性能储氢体系的基础。以下从吸附机制、代表材料、优势与局限等维度，系统梳理各类储氢材料的关键信息。

一、微孔材料：物理吸附主导的轻质储氢体系

微孔材料以物理吸附方式存储氢气，其核心特征是依托材料内部小于2 nm的微孔结构与超大比表面积，通过弱范德华力实现氢分子的可逆吸附。由于物理吸附无需克服化学键断裂的能量壁垒，这类材料通常具备快速的吸放氢动力学，且循环稳定性优异，是低温储氢场景的重要候选。

（一）核心吸附机制与结构特征

物理吸附的本质是氢分子与材料表面原子间的范德华相互作用，包括伦敦色散力、偶极-诱导偶极相互作用等。这种弱相互作用导致吸附过程无活化能垒，氢气的吸附与脱附仅随温度和压力变化可逆进行。

微孔材料的储氢容量与比表面积呈正相关——比表面积越大，可提供的吸附位点越多，储氢容量通常越高。例如，部分金属有机框架（MOFs）材料的比表面积可达7000 m²/g以上，为高效吸附氢气提供结构基础。

从结构上看，微孔材料可分为碳基材料与MOFs两大类：

碳基材料：包括活性炭、富勒烯、碳纳米管等，其微孔结构可通过活化处理（如KOH活化）调控。

MOFs材料：由金属离子/簇与有机配体通过配位键形成的晶态多孔材料，微孔尺寸与拓扑结构可通过选择不同金属中心和有机配体精准设计。

（二）代表材料与性能表现

1. 碳基材料

活性炭：是最常见的微孔储氢材料，其制备成本低、来源广泛。通过物理或化学活化可构建丰富的微孔结构。例如，以椰壳、沥青等为原料制备的活性炭，在77 K（液氮沸点）、10 MPa条件下，储氢容量可达5-7 wt%。

碳纳米管（单壁/多壁）：因其独特的中空管状结构与高比表面积，展现出优异的低温储氢性能——单壁碳纳米管在77 K、10 MPa下储氢容量约4-6 wt%，且氢的脱附过程温和，无需高温驱动。

2. 金属有机框架（MOFs）

MOFs凭借可设计的晶体结构与超高比表面积，成为微孔储氢材料中的研究热点。

MOF-5：结构式为Zn₄O(BDC)₃（BDC=对苯二甲酸），比表面积约2200 m²/g，在77 K、10 MPa下储氢容量达4.5 wt%。

UiO-66系列：通过Zr⁴⁺与有机配体的配位，实现微孔尺寸的精准调控，其储氢容量在相同条件下可达5-8 wt%。

MOFs的优势在于不仅能通过增大比表面积提升储氢容量，还可通过金属中心与氢分子的配位作用增强吸附强度，为改善低温储氢性能提供可能。

（三）优势与现存挑战

核心优势：

可逆性好：物理吸附的弱相互作用使氢气在温和条件下即可脱附，材料循环稳定性优异，通常可循环数千次而性能无显著衰减。

动力学快：无活化能垒的吸附过程使吸放氢速率仅受扩散控制，适合快速充放氢场景。

成本可控：碳基材料制备工艺成熟，MOFs虽合成成本较高，但可通过简化合成路线（如溶剂热法规模化生产）降低成本。

主要挑战：

温度敏感性高：由于物理吸附作用较弱（吸附能通常小于10 kJ·mol⁻¹ H₂），材料仅在77 K等低温条件下具备高储氢容量，室温下储氢容量骤降至1 wt%以下，难以满足车载等常温储氢需求。

氢结合强度不足：现有微孔材料与氢分子的吸附能普遍低于15 kJ·mol⁻¹ H₂，导致室温下氢气易脱附。需通过材料改性（如引入金属位点、调控微孔尺寸）增强吸附作用，平衡储氢容量与脱附便利性。

二、传统金属氢化物：化学吸附型体相储氢材料

传统金属氢化物通过化学吸附机制存储氢气，即氢分子在材料表面解离为氢原子，随后扩散至金属晶格内部形成氢化物。这类材料研究历史最长（超过半个世纪），技术成熟度较高，但其储氢性能受金属晶格结构、氢-金属键强度等因素显著影响，普遍存在质量密度低或吸放氢条件苛刻的问题。

（一）核心吸附机制与结构特征

化学吸附的关键步骤包括：

H₂分子在金属表面吸附并解离为H原子（需克服约436 kJ·mol⁻¹的H-H键断裂能）。

H原子通过晶格间隙扩散至体相。

H原子与金属形成金属氢化物（放热反应）。

这一过程的动力学速率取决于解离步骤的活化能——若活化能较高，需通过升高温度或添加催化剂（如Pd、Ti）加速反应。但催化剂仅提升动力学速率，不改变反应热力学平衡。

从晶体结构看，传统金属氢化物可分为两类：

金属合金氢化物（如LaNi₅H₆）：通常具有AB₅型（如LaNi₅）、AB₂型（如ZrMn₂）等有序晶格结构，H原子占据晶格间隙位置。

单一金属氢化物（如MgH₂、AlH₃）：多为离子晶体结构，如MgH₂的金红石结构（Mg²⁺与H⁻形成离子键）、AlH₃的正交晶体结构。

（二）代表材料与性能表现

1. 高容量单一金属氢化物

AlH₃（氢化铝）：理论储氢容量高达10.07 wt%，远超美国能源部（USDOE）5.5 wt%的目标。

局限性：热力学稳定性极差，直接由Al与H₂合成的生成焓仅为-6.0至-7.6 kJ·mol⁻¹ H₂，导致无法在温和条件下从Al与H₂再生；脱氢过程存在多步反应，易产生AlH、Al₂H₆等中间产物，影响脱氢效率。

MgH₂（氢化镁）：理论储氢容量为7.66 wt%，且Mg资源丰富、成本低廉，是极具潜力的车载储氢候选材料。

局限性：氢-金属键强度过高（生成焓-66至-75 kJ·mol⁻¹ H₂），导致脱氢温度高达290℃（0.1 MPa下）；脱氢动力学缓慢，需通过纳米化、添加催化剂（如Nb₂O₅、TiCl₃）等方式改善。

2. 低容量但热力学适配的金属合金氢化物

LaNi₅H₆：AB₅型金属合金氢化物的代表，理论储氢容量仅1.4 wt%。

优势：具备优异的热力学性能——生成焓为-30至-43 kJ·mol⁻¹ H₂，可在室温、2-3 MPa下实现可逆吸氢，脱氢压力在室温下约0.1 MPa，完美匹配车载储氢的压力需求。

局限性：质量密度低（1-4 wt%）；循环过程中易出现晶格膨胀与收缩，导致材料粉化，影响长期稳定性。

其他常见的金属合金氢化物还包括TiFeH₂（AB型，储氢容量1.8 wt%）、ZrMn₂H₃（AB₂型，储氢容量1.8 wt%）等，其性能特点与LaNi₅H₆类似，均以牺牲储氢容量为代价实现温和的吸放氢条件。

（三）优势与现存挑战

核心优势：

技术成熟：研究历史悠久，工艺相对成熟。

安全性高：化学吸附形成的氢化物稳定性强，无氢气泄漏风险。

操作便利：部分合金氢化物可在室温下使用。

体积密度高：如MgH₂的体积储氢密度达110 kg/m³，适合体积受限的场景。

主要挑战：

质量密度普遍偏低：除MgH₂、AlH₃外，多数合金氢化物储氢容量小于2 wt%。

热力学与动力学难兼顾：高容量材料需要高温脱氢，而温和条件下使用的材料储氢容量不足。

循环稳定性差：反复吸放氢导致的晶格应变易使材料粉化，降低导热性与力学性能。

三、复合氢化物：高容量离子型储氢材料

复合氢化物是一类由金属阳离子（如Li⁺、Na⁺、Mg²⁺）与含氢复合阴离子（如BH₄⁻、AlH₄⁻、NH₂⁻）构成的离子化合物，通过氢与阴离子中心原子（B、Al、N）的共价键实现氢存储。这类材料的理论储氢容量普遍超过10 wt%，是高容量储氢体系的重点研究方向，但面临吸放氢温度高、动力学慢、副产物生成等问题。

（一）核心吸附机制与结构特征

复合氢化物的储氢过程本质是含氢阴离子的分解与重组反应——脱氢时，复合阴离子在高温下分解，释放H₂；加氢时，金属阳离子与H⁻重新结合形成复合阴离子。由于涉及化学键的断裂与重组，这类材料的吸放氢过程为化学计量反应。

从晶体结构看，复合氢化物多为离子晶体：

LiBH₄：六方结构（Li⁺与BH₄⁻通过离子键结合）。

NaAlH₄：立方结构。

含氢阴离子在晶格中有序排列，其分解路径与晶体结构密切相关。例如，LiBH₄的脱氢过程分为两步，总脱氢容量达13.8 wt%。

（二）代表材料与性能表现

1. 硼氢化物

LiBH₄（硼氢化锂）：理论储氢容量高达18.36 wt%，且Li资源丰富、成本较低。

局限性：脱氢过程需高温驱动；脱氢产物难以在温和条件下重新反应生成LiBH₄，循环可逆性差；对空气与水分高度敏感。

NaBH₄（硼氢化钠）：理论储氢容量为10.8 wt%，优势在于室温下为稳定固体，且可通过水解反应释放氢气。

局限性：水解产生的NaBO₂易沉积在材料表面，阻碍反应持续进行；再生需高压、高温条件，经济性较差。

2. 铝氢化物

NaAlH₄（四氢合铝酸钠）：理论储氢容量为5.6 wt%，通过添加Ti催化剂，可将脱氢温度降至150-200℃。脱氢过程分为两步，总脱氢容量达5.3 wt%，接近USDOE目标。

局限性：循环稳定性仍需改善——反复吸放氢后，Ti催化剂易团聚；NaH的存在会增加体系的热力学稳定性，提高再氢化难度。

3. 氨基化物

LiNH₂（氨基锂）：理论储氢容量为6.5 wt%，通常与LiH复合使用，总脱氢容量达11.5 wt%。优势在于脱氢温度较低（150-250℃）。

主要问题：易释放NH₃等有害副产物，需通过添加稳定剂（如MgO）抑制。

（三）优势与现存挑战

核心优势：

储氢容量高：多数材料理论储氢容量远超USDOE目标。

体积密度高：如LiBH₄的体积储氢密度达121 kg/m³。

改性潜力大：部分材料可通过催化改性降低吸放氢温度。

主要挑战：

吸放氢温度高：多数材料需100-300℃甚至更高温度才能脱氢。

动力学缓慢：阴离子分解与重组反应的活化能高。

副产物问题：氨基化物、硼氢化物易释放NH₃、B₂H₆等有毒气体。

可逆性差：多数材料的再氢化需高压、高温条件，难以实现循环使用。

四、化学氢化物：不可逆高容量储氢材料

化学氢化物通过不可逆的化学反应存储氢气，需通过离线再生实现循环。但其具备极高的质量与体积储氢密度，且操作条件温和，适合特定一次性或半一次性储氢场景。

（一）核心吸附机制与反应特征

化学氢化物的储氢过程是氢与材料的化学结合，脱氢过程为不可逆分解反应。例如，NH₃BH₄通过热分解反应释放H₂，产物为B-N聚合物，无法在温和条件下重新与H₂反应生成NH₃BH₄。

这类材料的脱氢反应通常具有多步特征，每一步对应特定的温度区间与脱氢容量。反应动力学与热力学可通过催化剂调控，但无法改变反应的不可逆性。

（二）代表材料与性能表现

NH₃BH₄（氨硼烷）：是最典型的化学氢化物，理论储氢容量高达19.6 wt%，且室温下为稳定固体，安全性高。

热分解过程：

第一步（70-112℃）：释放2.5 wt% H₂，生成NH₂BH₂。

第二步（110-200℃）：进一步释放2.5 wt% H₂，生成NHBH。

第三步（500-1100℃）：释放剩余H₂，生成B-N陶瓷。

优势：低温脱氢性能好；可通过水解反应在室温下释放氢气，动力学速率快。

局限性：不可逆性导致难以再生；高温下易释放有毒气体；低温脱氢不完全。

（三）优势与现存挑战

核心优势：

储氢容量极高：理论值普遍较高。

操作条件温和：部分材料可在室温下通过水解或温和加热释放氢气。

稳定性好：室温下不易分解，存储与运输安全便捷。

主要挑战：

不可逆性：需离线再生，增加了使用成本与复杂度。

副产物有毒：需额外的净化设备。

低温脱氢容量有限：通常仅为理论值的一部分。

总结

四类储氢材料各具特色：

微孔材料：适合低温可逆储氢，需突破室温容量瓶颈。

传统金属氢化物：技术成熟，需平衡容量与温和条件。

复合氢化物：容量高，需解决动力学与副产物问题。

化学氢化物：适合一次性场景，需改善再生性能。

未来储氢材料的发展方向将是通过多尺度结构设计（如纳米化、复合化）与催化改性，整合各类材料优势，实现高容量、温和条件、长循环的综合性能目标。
