说明：价态（氧化态）分析是化学研究的核心技术之一，对理解元素化学行为、反应机理和材料性能具有重要意义。本文华算科技基于IUPAC定义及前沿研究，系统阐述价态分析的理论基础、实验方法与技术细节，涵盖湿化学分离测定法、X射线光谱学（XANES/XPS）、电子能谱学（EELS）等主流技术，并深入探讨标准参考样品的选择、交叉验证策略及数据处理流程，为相关研究提供科学准确的参考框架。
氧化态（Oxidation State, OS）是化学中描述元素在化合物中电子分布状态的核心概念。
根据IUPAC（国际纯粹与应用化学联合会）的权威定义，氧化态被表述为”原子在分子中的电荷，即在假设其异核键为离子键的情况下，原子所带的电荷”。这一概念在氧化还原反应、无机化学和过渡金属化学中广泛用于解释反应性、电子结构和化学行为。
尽管氧化态概念应用广泛，但其理论基础并非无懈可击。研究指出，氧化态的定义存在模糊性与缺乏严格理论基础的问题。特别是在非惰性配体、金属间键和复杂分子体系中，传统定义可能产生歧义。
量子力学计算（如第一性原理计算）在概念上难以直接转化为化学概念，可能导致对“理解”的扭曲。
现有计算方法（如Bader电荷、Voronoi电荷、Mulliken、Löwdin电荷、轨道局域化方法等）各有优缺点，在处理复杂系统（如边界氧化态、过渡态）时面临挑战。电子结构计算虽然提供了更精确的方法，但并非总是能直接给出明确的氧化态。
直接测定法无需复杂的化学前处理，可原位获取价态信息，特别适用于易氧化样品：
X射线吸收近边结构谱（XANES）：能够直接分析样品中元素的价态，尤其适用于比较分析和快速测定。XANES在确定紫锂辉石中Mn和Fe的价态方面有重要应用。
X射线光电子能谱（XPS）：用于表面分析，特别适用于易氧化样品的价态分析，可通过调整进样方式优化结果。
电子能量损失谱（EELS）：与XPS并列，是测量纳米氧化铈中Ce³⁺/Ce⁴⁺比值的常用工具。

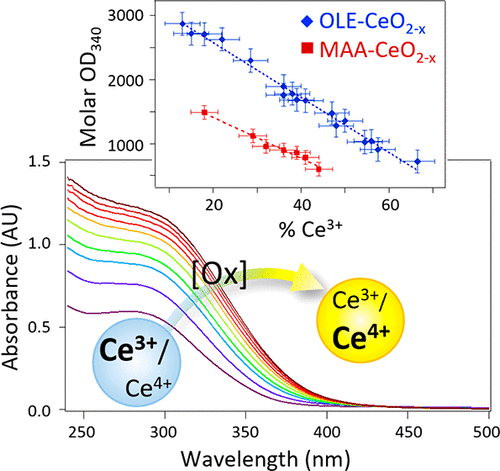

拉曼光谱与紫外-可见-红外光谱：用于分析纳米氧化铈的氧化态。

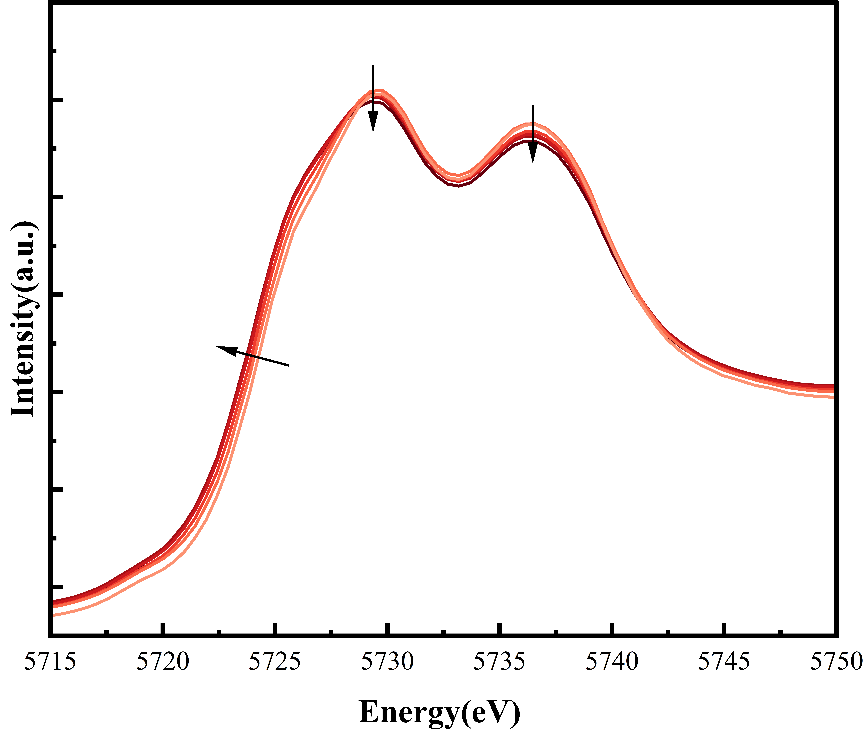

XANES（X射线吸收近边结构谱）的物理原理是吸收边能量与元素氧化态直接相关，每单位氧化态变化通常对应约1-2eV的能量位移。XANES对吸收原子的氧化态具有独特的指纹识别能力，通过与数据库中的已知参考光谱匹配，可以确定氧化态。

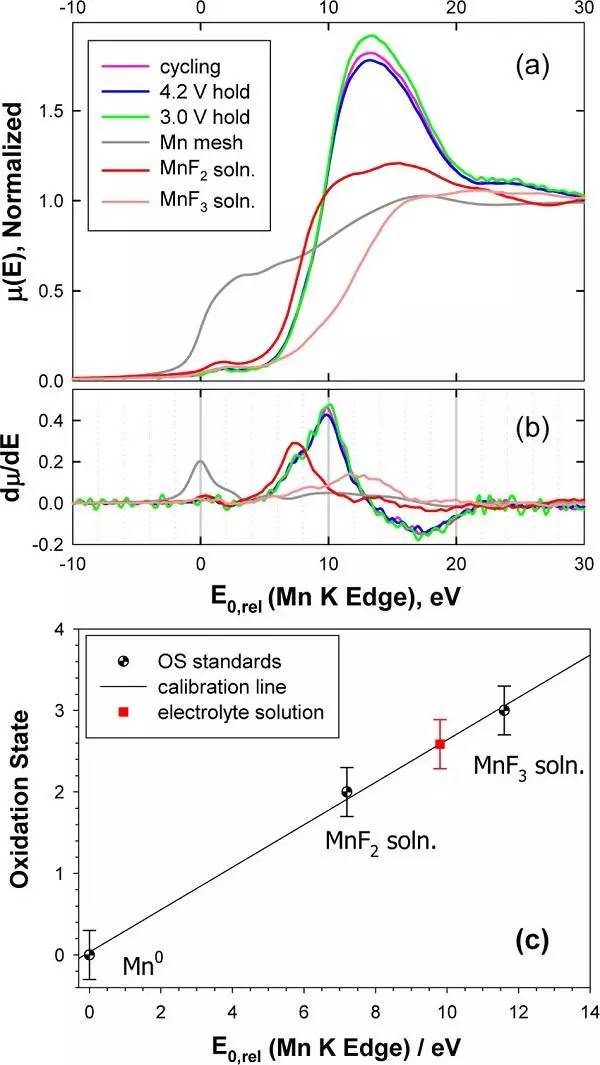

(a)三种氧化态标准（Mn, MnF2， MnF3）以及三种测试电池在EC:DEC=1：1的电解液体系XANES光谱(b)XANES光谱的能量的一阶导数(c)电化学测试后在电解液中测试后在电解液中Mn的平均氧化态。
XANES数据处理通常采用Athena（IFEFFIT）软件包或R语言。标准流程包括：
1. 能量校准：通过测量参考金属箔（如Fe箔、Mn箔）的已知吸收边位置进行能量校准，确保不同实验数据可比。
2. 背景扣除与归一化：线性拟合前缘以下区域的多项式作为背景，通过后缘区域拟合进行归一化，消除样品厚度的影响。预边背景去除通常使用Victoreen函数或线性函数。

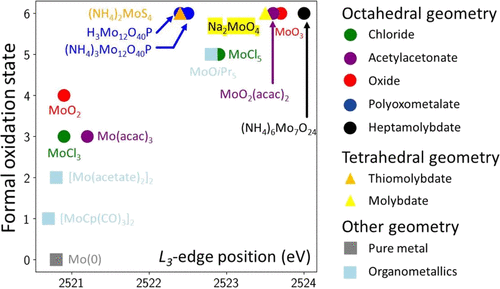

3. 边缘位置（E₀）确定：E₀定义为吸收光谱导数的第一个峰值或归一化吸收强度达到0.5处的能量值，用于定量识别氧化态。不同方法（拐点法、半高法、积分法）需系统应用以避免歧义。
4. 前边峰分析：预边峰的位置和强度对氧化态和配位环境敏感。使用伪Voigt函数进行拟合，提取峰位、面积等参数。

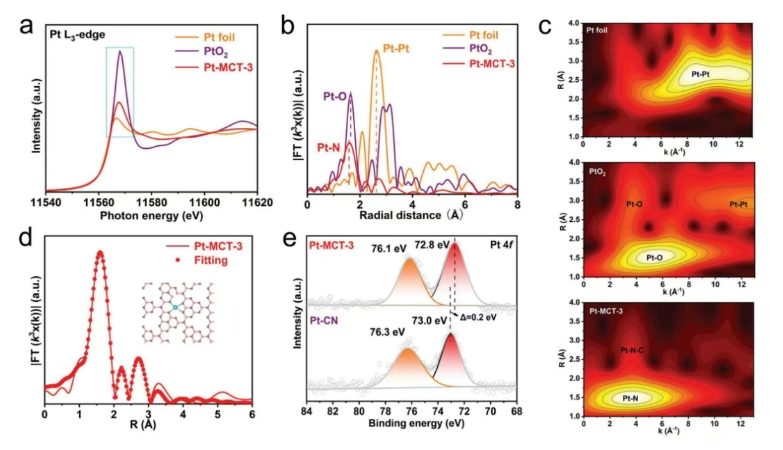

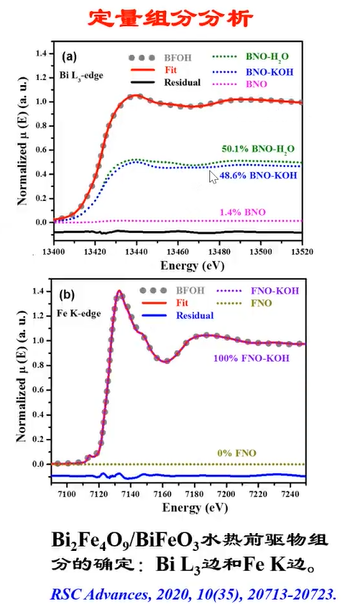

对于混合价态样品（如Mn²⁺/Mn³⁺/Mn⁴⁺共存），传统方法采用线性组合拟合（LCF）：将未知光谱拟合为一系列标准参考光谱的线性组合，通过拟合系数确定各价态比例。
然而，这种方法面临挑战：
需要与未知样品化学环境高度匹配的参考光谱
背景处理和配位环境变化可能引入误差

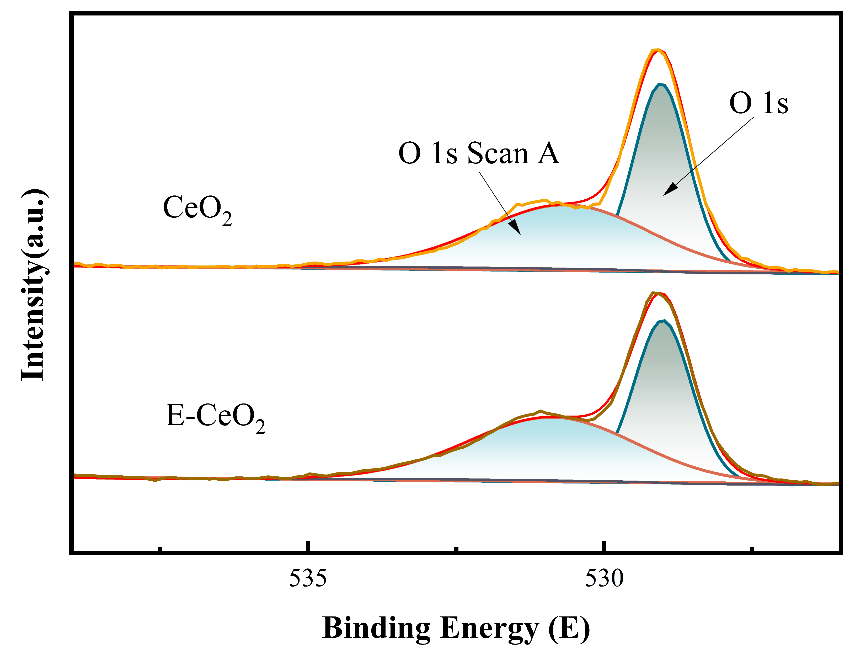

XPS通过测量核心电子的结合能变化推断氧化态。化学位移（chemical shift）是XPS分析的基础，氧化态每增加一个单位，核心能级结合能通常增加约0.5-1.0 eV。
数据处理：
本底扣除：使用Shirley或Tougaard本底扣除方法。
峰拟合：采用Gaussian-Lorentzian函数进行峰解卷积，分离不同化学态的贡献。
参考结合能选择：使用C 1s（284.8 eV）或Au 4f（84.0 eV）等标准峰进行能量校准。

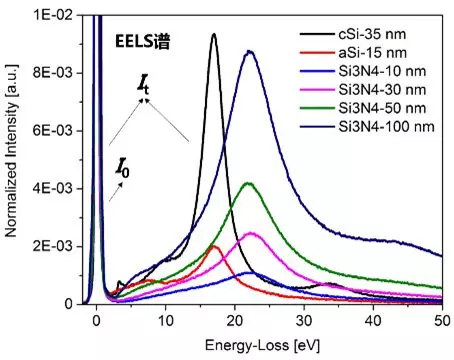

EELS在扫描透射电镜（STEM）中进行，具有纳米级空间分辨率，是分析纳米材料价态分布的理想工具。EELS的L₂,₃边白线比（L₃/L₂）对氧化态敏感，可用于定量分析。
仪器参数：
能量分辨率：通常优于1 eV，需使用单色器优化。
会聚角与收集角：需根据样品厚度和元素浓度优化，通常在10-30 mrad范围。
采集模式：通常采用线扫描或面扫描模式获取空间分辨价态分布。
数据处理挑战：EELS与XAS面临相似挑战，即需要匹配良好的参考光谱，且仪器分辨率和能量轴偏移可能影响结果。
由于原理差异导致系统性差异，XPS（表面敏感）与XANES（体相平均）结果可能不一致。调和策略包括：
1. 使用标准参考样品进行校准：通过一系列具有已知氧化态的参考样品（如玻璃标准系列）建立校准曲线，识别与氧化态相关的光谱变化。
2. 互补技术交叉验证：结合拉曼光谱等互补技术，从不同角度验证价态结果。
3. 深度分辨分析：对样品进行离子刻蚀或切面分析，比较表面（XPS）与体相（XANES）价态分布，揭示表面重构或氧化层的影响。
样品处理方式：参考样品通常以细粉形式存在，可压制为薄片或涂抹在胶带上，制备成薄膜或纯颗粒用于XANES分析。
价态分析已从传统的湿化学滴定发展到现代光谱学与计算化学相结合的多技术联用时代。XANES、XPS和EELS等原位技术提供了空间分辨和元素选择性的价态信息，而湿化学法在精度要求极高的定量分析中仍不可替代。
面对复杂体系，单一技术无法提供完整答案，必须通过标准参考样品校准、互补技术交叉验证和先进数据处理方法（如机器学习）实现可靠分析。
未来发展方向包括：
标准化流程建立：制定XANES、XPS、EELS数据处理的标准操作程序，减少实验室间差异。
高通量自动化分析：结合机器人技术和AI算法，实现批量样品的快速价态分析。
多尺度关联分析：从原子尺度（EELS）到宏观尺度（湿化学）建立多尺度价态分布模型，全面理解材料性质。
通过上述系统性方法，科研人员能够更准确地揭示元素在自然界和人工材料中的化学行为，为环境科学、材料设计和催化研究提供坚实基础。
【高端测试 找华算】
华算科技是专业的科研解决方案服务商，精于高端测试。拥有10余年球差电镜拍摄经验与同步辐射三代光源全球机时，500+博士/博士后团队护航，保质保量！
🏅已助力5️⃣0️⃣0️⃣0️⃣0️⃣➕篇科研成果在Nature&Science正刊及子刊、Angew、AFM、JACS等顶级期刊发表！
