教你如何利用DM软件实现标尺校准

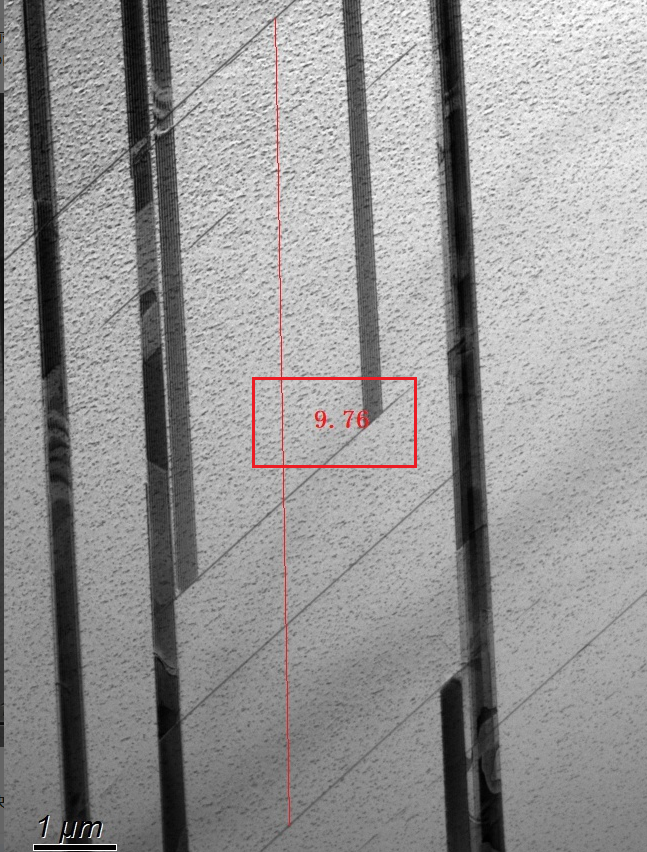

你测量的

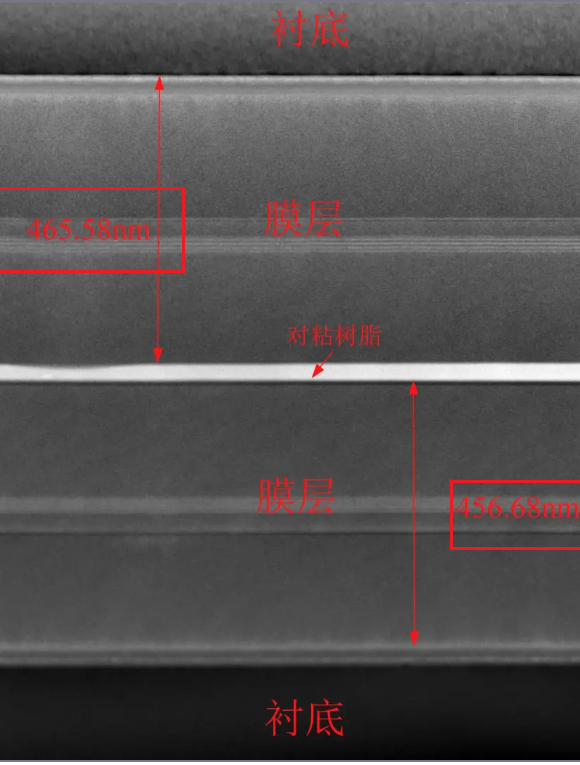

实际需要测量的结果

二图片的差别：测量结果是没有单位，

也就意味着图片测量数据是无效的。

那么，如何实现“图片测量”自带单位？

————标尺校准

如果是DM文件，格式是dm3、dm4；则无需进行“标尺校准”。

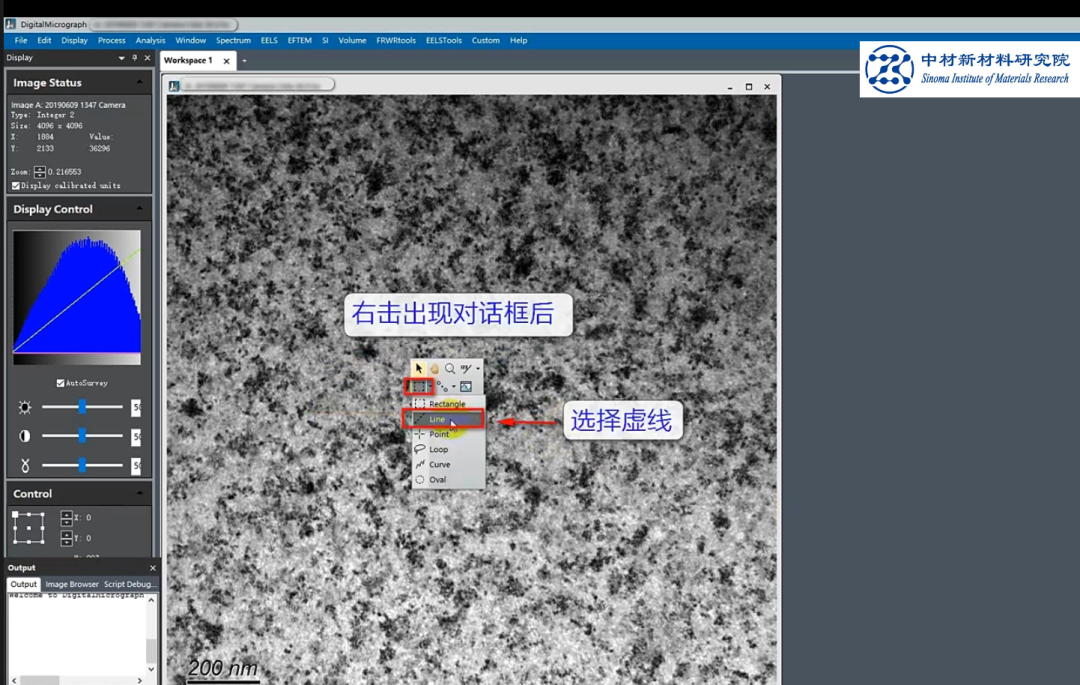

STEP1：在空白处，单机鼠标右侧，选择虚线。

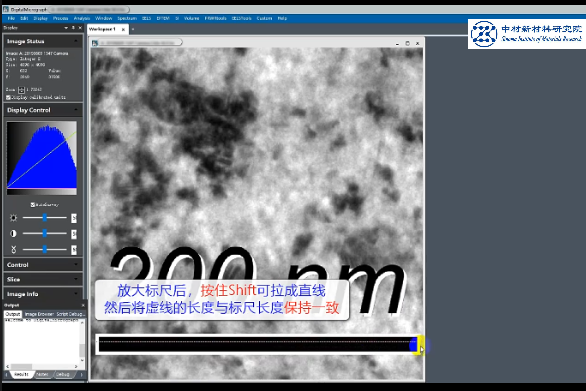

STEP2：放大标尺（在200nm处，滑动鼠标），按住shift拉出直线，然后将虚线的长度与标尺长度保持一致。

STEP3：在选中“虚线”的状态下，找到标尺设置：Analysis/Calibrate。

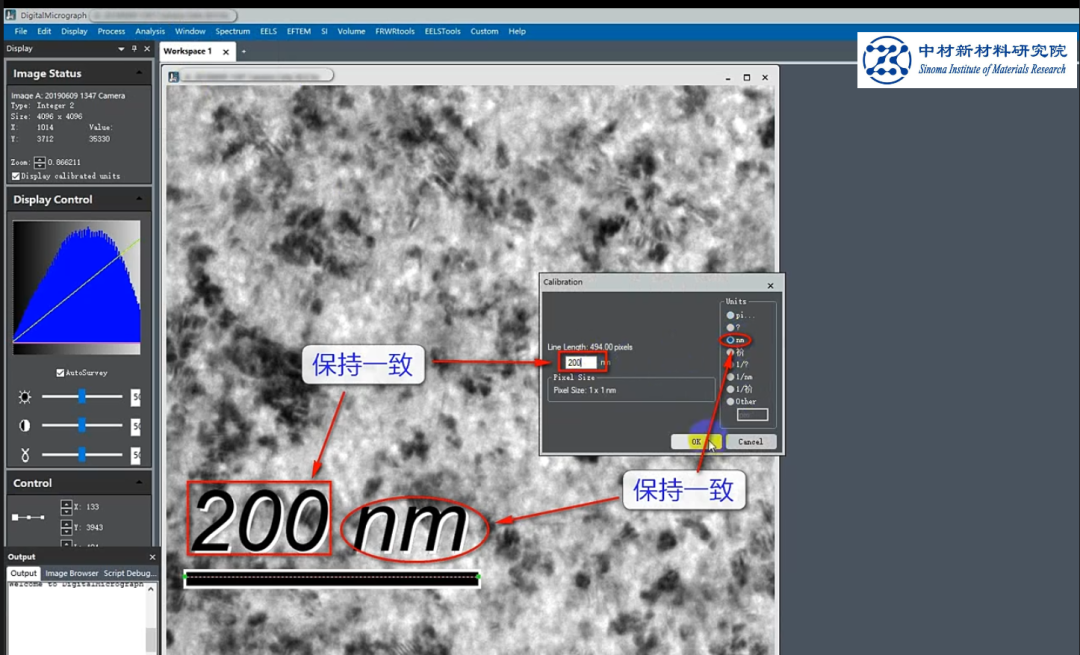

STEP4：输入标尺上相同的数字和单位。若单位在选择区没有，选择Other，输入对应的单位。

标尺校准就完成了，当你标注数据时，数据就会自带单位，成为有效标注结果
