透射电子显微镜（Transmission electron microscopy，TEM）是一种高分辨率的显微镜技术，用于观察材料的微观结构。TEM通过电子束穿过样品，与样品中的原子相互作用，形成图像，可以分辨非常小的结构细节（高分辨)。不仅能用于研究材料的晶体结构、相变、缺陷等，还可以观察细胞、细胞器和生物大分子的结构，以及了解催化剂的形貌和活性位点。TEM技术在材料科学、生物学、化学等领域有着广泛的应用。
TEM是通过在高真空环境中用电子束照射样品来生成图像，检测透过样品的电子，就可以形成图像。通过TEM成像，在更微观的层面，我们可以看到晶体样品中的原子柱和理解细胞内的分子机制。
图2 皮影戏人物剪影
图3 照明灯成像与TEM电子束成像的简单类比
在电子没有穿过样品的区域，图像是暗的。在电子未散射的区域，图像较亮，在两者之间有一系列的灰色衬度，这取决于电子与样品的相互作用以及被样品散射的方式。

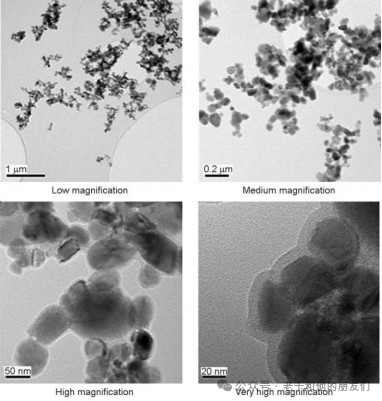

常规TEM放大倍率可达1,000,000倍，分辨率低于0.1纳米，高性能的TEM可以达到约0.05纳米的分辨率。
此外，在TEM图像上必须有一个标尺刻度条，以便计算图像中结构的实际尺寸。
1 TEM的主要优势
与光学显微镜相比，TEM 有三个关键优势：
图1 增材制造的镍基超级合金中的位错。
图2 叶绿体内的结构。

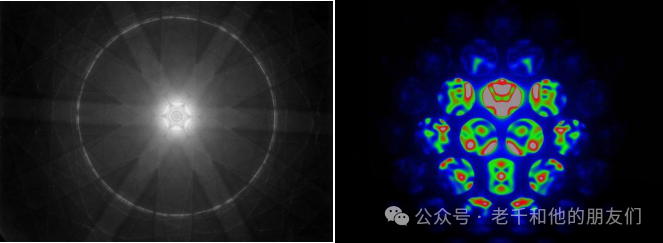

图3 在主晶带轴上拍摄的晶体样本衍射图样（左图）。昆士兰大学Roger Wepf 。定量会聚束电子衍射图案（右图）。西澳大利亚大学Andy Johnson 。

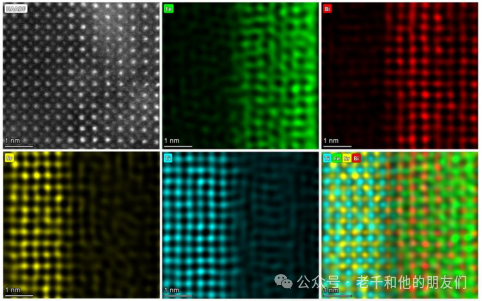

图5. BiFeO3和SiTiO3之间界面的EDS谱。
2 TEM的技术限制
TEM的主要优点是能达到很高的放大倍率，可用于详细检查试样的结构、成分和晶体特性。TEM广泛应用于生物和医学科学、材料科学、地质学、环境科学、纳米技术和蛋白质研究等领域，可用于研究亚细胞成分、病毒、金属、陶瓷和矿物的形态、结构和局部化学。也可以通过衍射图样、特征X射线和电子能量损失分析来研究晶体结构、取向以及相、沉淀物和污染物的化学成分。
ØTEM 不能拍摄彩色图像。有时会在拍摄 TEM 图像后人为的添加颜色。
ØTEM 无法通过厚样品成像：通常样品厚度约为 100-200 纳米。电子无法轻易穿透厚度远大于200 纳米的部分。
总的来说，TEM样品制备要求高，样品需要非常薄，通常在纳米级别，制备过程复杂且容易引入电子束损伤，高能电子束可能会对样品造成损伤，影响观察结果。成像深度有限，只能观察样品的表面或很薄的区域。复杂的操作和维护，需要专业知识和技能进行操作和维护。成本较高，设备昂贵，维护成本也较高。对样品的要求高，某些样品可能不适合TEM观察。信号解释难度高，获得的图像和数据需要专业知识进行解释。
3 TEM的成像与衬度
TEM的各个组件呈长镜筒排列，电子枪位于顶端。电子枪产生的电子束通过一系列电磁透镜沿镜筒向下穿过样品，到达底部的电子探测器（输出图像）。
电子束在穿过样品的过程中，材料的某些部分比其他部分更容易阻挡或偏转电子。电子从样品下方被收集到磷光屏幕上或相机上。在电子没有穿过样品的区域，图像是暗的。在电子未散射的区域，图像较亮，在这两者之间有一系列的灰色，这取决于电子与样品的相互作用和被样品散射的方式。

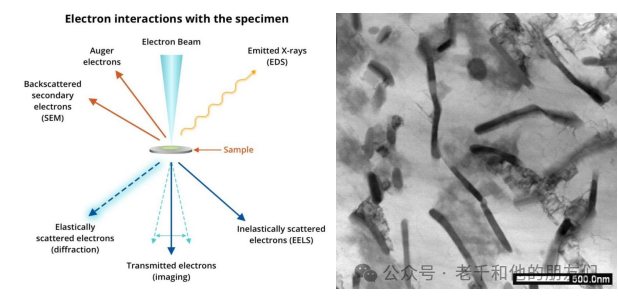

图7 电子束与样品的相互作用
透射电镜图像的衬度主要包括以下几种：
质量厚度衬度：由于样品不同区域的质量厚度差异导致的衬度。质量厚度较大的区域显得较暗，而质量厚度较小的区域显得较亮。
衍射衬度：当电子束通过晶体样品时，由于晶体的衍射作用，不同晶面的衍射强度不同，从而产生的衬度。
相位衬度：基于电子波的相位变化产生的衬度，主要用来高分辨成像。当电子波通过样品时，由于样品的厚度、密度、原子序数等因素的不同，电子波会发生相位延迟或超前。这种相位变化会导致电子波在样品出射面处形成干涉条纹，从而产生相位衬度。
TEM 的原子序数衬度可以在 STEM 模式下实现，但也可以在其他模式下观察到。在 STEM 模式下，由于不同原子序数的元素对电子的散射能力不同，这会导致图像中不同区域的亮度差异，从而产生原子序数衬度。
然而，原子序数衬度并不局限于 STEM 模式。在传统的TEM成像模式中，如明场成像或暗场成像，也可以观察到原子序数衬度。这是因为原子序数的差异会影响电子的散射和吸收，从而影响图像的对比度。
此外，还有一些其他技术和方法可以增强或突出原子序数衬度，例如使用能量过滤TEM（EFTEM）或Z 衬度成像等。
在透射电镜（TEM）中，电衬度可以通过电子能量损失谱（EELS）检测，EELS 可以测量电子在穿过样品时的能量损失。不同的电学性质会导致不同的能量损失，从而产生电衬度。通过分析EELS 谱，可以获得有关样品电学性质的信息。
磁衬度可以通过洛伦兹显微镜检测，它利用电子束在磁场中的偏转来产生磁衬度图像。当电子束穿过磁性材料时，由于磁性材料的磁化方向不同，电子束的偏转程度也会不同。这种偏转差异会导致电子束在图像平面上的聚焦位置发生变化，从而产生磁衬度。
通过测量电子束的偏转程度，可以获得关于磁性材料的磁化方向、磁畴结构等信息。洛伦兹显微镜可以提供高分辨率的磁衬度图像，对于研究磁性材料的微观结构和磁性行为非常有用。
在使用洛伦兹显微镜进行测量时，需要注意以下几点：样品制备：磁性材料的表面质量和厚度对测量结果有影响，需要进行适当的样品制备。
磁场校准：磁场的强度和均匀性需要进行校准，以确保测量的准确性。
这些衬度机制相互作用，共同决定了透射电镜图像的细节和特征。通过对衬度的分析，可以获取有关样品的微观结构、化学成分、晶体取向等信息。不同的实验条件和样品特性可能会对衬度产生影响，因此在解释透射电镜图像时，需要综合考虑多种因素。
4 TEM的分辨率
分辨率和放大率的概念经常被混淆。分辨率是分辨物质结构相邻特征细节间距的参数。TEM的分辨率是在电镜图像上能分辨的最小结构细节间距。
一般来说，分辨率越高，放大倍数就可以越大，而图像仍然保持清晰。但是，放大倍数也受到其他因素的影响，例如显示设备的物理尺寸、像素密度、显示技术等。因此，分辨率和放大倍数之间存在一定的关系，但具体的关系取决于具体的情况。

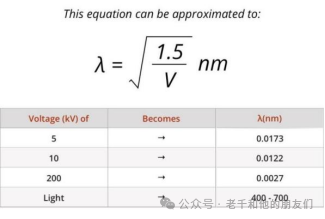

根据上述公式，加速电压越高，电子的波长就越小，可能达到的分辨率就越高。

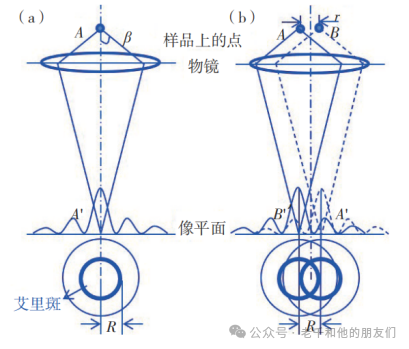

图8 常规TEM的（a）阿贝成像原理及（b）理论分辨极限示意
尹美杰,健男,张熙,等.透射电子显微镜空间分辨率综述[J].深圳大学学报:理工版, 2023, 40(1):13.
其中，R 为光路系统的理论分辨极限（或瑞利分辨极限）；M为物镜的放大倍数；λ为电子枪发出的电子束波长，其值取决于电镜的加速电压；β为物镜的收集角，其值取决于物镜尺寸、像差和物镜光阑。
在电子显微学发展过程中存在过多个分辨率概念，不仅有理论分辨极限、还有CTEM模式下的点分辨率、Scherzer分辨率、信息分辨率、以及STEM模式下的分辨率。
当低阶物镜球差被完全校正后，点分辨率与信息分辨率非常接近，信息分辨率可被看作仪器分辨能力的指标。
尹美杰,健男,张熙,等.透射电子显微镜空间分辨率综述[J].深圳大学学报:理工版, 2023, 40(1):13.
4.1 影响TEM分辨率的主要因素
在过去的 300年中，玻璃镜片已经发展得近乎完美，而电磁透镜却相当不完美。电磁透镜至少有10种缺陷，但对TEM性能有重大限制的缺陷主要是：球面像差（也称球差），色差，像散。
球差和色差限制了传统TEM的分辨率。在使用静态旋转对称电磁场时，这两种缺陷都不可避免。
球差是决定物镜性能的最重要因素。对于较厚的样品，色差会更严重。为减少这一问题，最好制作更薄样品。像散会影响图像的聚焦能力，但完全可以矫正。
球差是由于透镜场对离轴光线的作用不均匀造成的。换句话说，与光轴“平行“但距离光轴不同的光线无法汇聚到同一点。电子越偏离轴线，就越强烈地向轴线弯曲。因此，点状物体被成像为一个大小有限的圆盘，这限制了放大细节的能力。

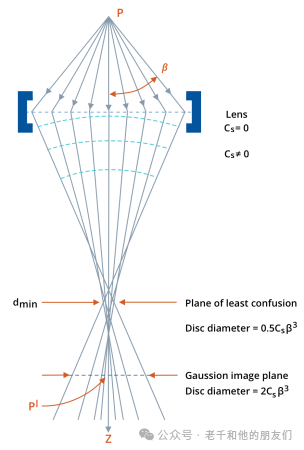

图8 球差对分辨率的影响
其中 Cs 是特定透镜的常数，称为球差系数，β是物镜光阑的最大会聚半角。根据这一推导，Cs 具有长度维度，通常近似等于焦距。在TEM中焦距通常约为3 毫米，但在HRTEM 中则远小于1毫米。
像差最小化的方法之一是使用短焦距透镜（即球差系数小的透镜）。

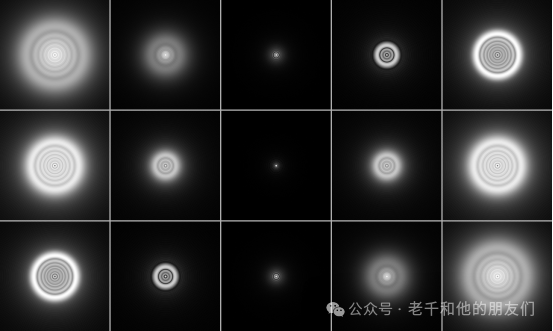

图9 球差对点光源的影响。中心左侧的图像向内侧散焦；中心右侧的图像向外侧散焦。

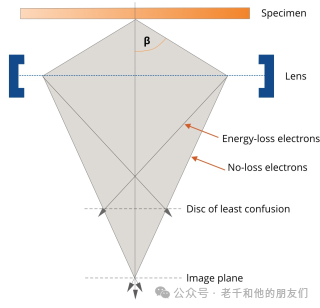

入射电子束中的ΔE 。对于大部分穿过 50-100 nm厚样品的电子来说，ΔE 通常为15-25eV。样品越厚，色差越大，因为非弹性散射电子的比例越高，可能会受到色差的影响。
像散：当电子束横截面不是完全圆形时，就会产生像散。
5 TEM的结构
真空系统：真空非常重要，因为空气中的微粒会使电子束中的电子轨迹发生偏转。这反过来又会影响最终图像的质量，降低分辨率和信噪比。
电子枪：电子枪产生电子束。它通常位于镜筒的顶部。电子枪有几种不同的类型，六硼化镧，肖特基热场和冷场电子枪，电子枪的种类将决定仪器的最终分辨率。

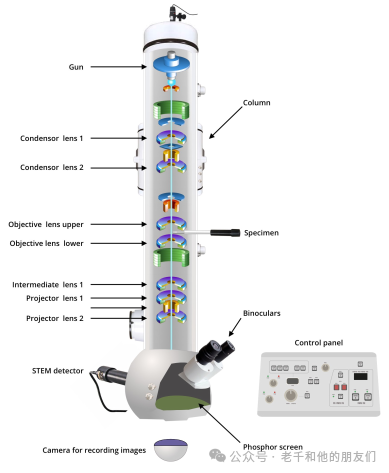

镜筒：由顶部的电子枪组件、装有一组电磁透镜的镜筒、窗口和气闸以及一组可在电子束路径中移动的光阑组成。镜筒内处于真空状态。用户可以轻松地将光阑从电子束路径上移开。这对于成像过程中物镜和选定区域衍射的操作非常重要。
光阑位于光阑带内，光阑带通常由钼条组成，内含一系列不同大小的孔，可对电子束进行不同程度的精确调制。

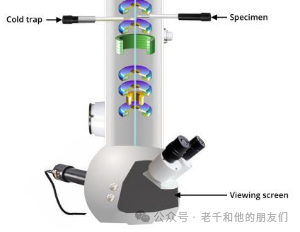

图8 冷阱cold trap的位置
电磁透镜:电磁透镜可对电子束进行塑形。由于电子束带负电，因此电磁力可用作透镜。线圈环绕电子束，并产生一个场，对电子产生偏转力。每个透镜都由一个铜线线圈构成，电流通过线圈。中心有一个孔，电子束从孔中穿过。磁透镜允许用户改变电子束的放大倍率和焦距。
电磁透镜是一个圆柱形对称的软铁芯（极靴），上面钻有一个孔（光阑）以及环绕每个极靴的铜线线圈。当电流通过线圈时，就会在孔中产生磁场。磁透镜中的磁场强度可以控制光线路径，使偏离轴线的光线重新聚焦。
线圈的电阻会产生大量的热，意味着透镜必须冷却，因此水冷系统是 TEM 透镜的重要组成部分。

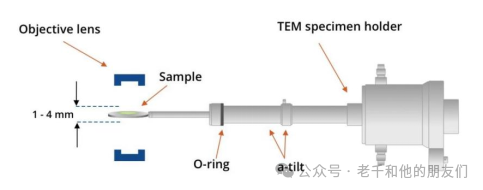

图9 TEM样品杆示意图
将样品杆插入镜筒后，会抽上真空，这可能需要几分钟。为了保持清洁，在机器外时要将样品杆放在一个套筒中。
捕捉图像：图像投射到观察室的屏幕上，双筒望远镜可用于聚焦图像。双筒望远镜配有一个微型屏幕。观察室内的主屏幕仅用于电子束对准和测量试样。要采集永久图像，可将照相机插入电子束路径中，这样就能以数字形式收集图像。对于位于观察屏下方的相机和探测器，可以将整个荧光屏从电子束路径中倾斜出来。

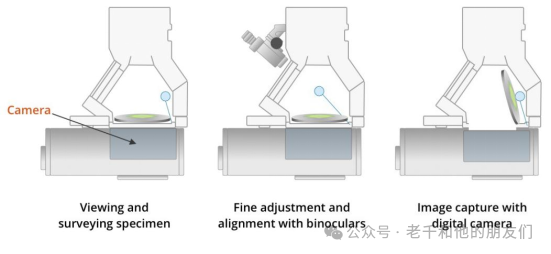

图10 捕捉图像的不同的模式：荧光屏或照相机
探测器：TEM上可使用多种探测器。多年前，图像记录在胶片上，但现在使用安装在观察屏上方或下方的电子探测器（照相机），以数字方式记录图像。衍射信号探测器通常安装在观察屏上方，而高分辨率成像探测器通常使用安装在观察屏下方。
几乎所有的TEM都有扫描模式（STEM），STEM探测器安装在观察屏的正上方。先进的能量损失谱探测器（EELS）安装在观察屏下方，这属于专用设备。此外，还可以使用EDS检测元素，其工作方式与SEM中的技术非常相似，EDS 探测器位于试样上方。

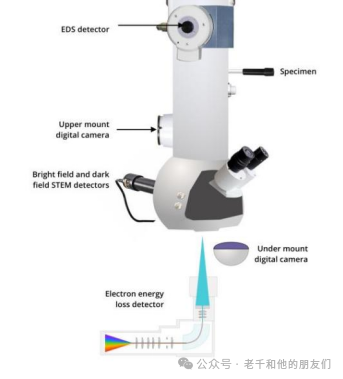

图11 EDS探测器/STEM探测器/EELS探测器的安装位置
6 TEM图像形成机理
图12 TEM图像的形成过程

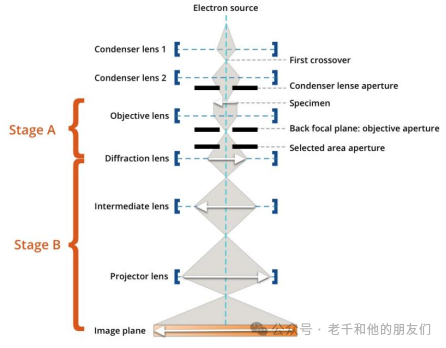

在形成主像的过程中，物镜会在其后焦平面产生衍射图样。后焦平面的位置与物镜光阑的位置相同，人们通常使用光阑的边缘来聚焦衍射图样。

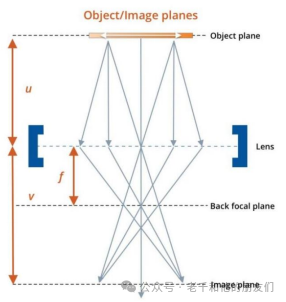

图13 物平面、像平面、焦平面示意图
6.1 明场像

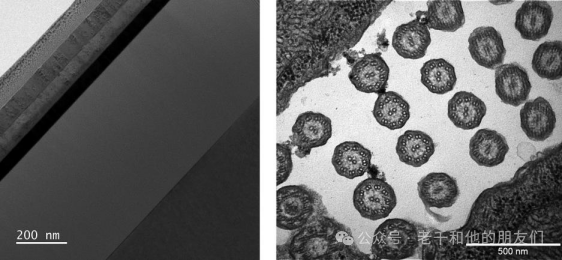

图14 左图是二氧化硅多层涂层的明场TEM图像。右图显示原生动物的纤毛。
6.2 暗场像
图15 铝合金暗场像示例。左上角显示的是明场像，右上角显示的是暗场模式下的同一区域，突出显示了沉淀物的一种变体。左下方的图像显示暗场像用于突出显示颗粒周围的局部应变场。右下图为同一区域的衍射图样。图片由莫纳什电子显微镜中心 Matthew Weyland 提供。
6.3 衍射花样
图16 镁合金中准晶体的选区衍射图样。
7 TEM仪器校准
成像前，首先要校准仪器，使电子束从镜筒中心穿过。与SEM一样，电子束也需要进行像散校正，并正确设置焦点。下面将解释TEM的基本校准内容。
7.1 聚光镜中心
图17 聚光镜光阑要居中
接下来要进行的校准是确保通过聚光镜孔的电子束是圆形的，而不是椭圆形的。如果电子束截面不是圆形，则出现像散。当主电子束中的电子围绕光轴旋转时，会受到不均匀磁场的影响，从而产生像散。
像散有多种原因。造成像散的原因是，构成电磁透镜的软铁极片无法制造成完美的圆柱对称。软铁还可能存在微观结构上的不均匀性，从而导致磁场强度的局部变化。
如果透镜的光阑没有精确地围绕轴线居中，可能会干扰磁场。此外，如果光阑不干净，污染会导致电荷积累，并以意想不到的方式使电子束偏转。

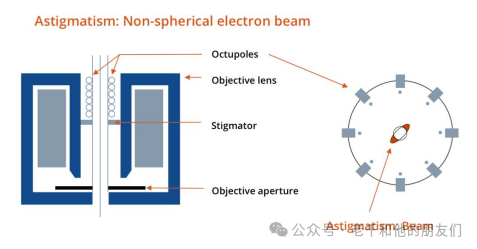

图18 消像散器的位置及结构示意图
7.2 优中心（ eucentric）位置
优中心位置是物镜的水平中心，样品必须调到这个位置。为此，整个样品架都要升高或降低。
TEM 的设置方式是将放大倍率、相机长度和正确对焦设置在此参考位置。当样品高度（Z 轴方向）设置在优中心位置时，样品可绕其轴线倾斜，而不会在投影屏幕上移动。

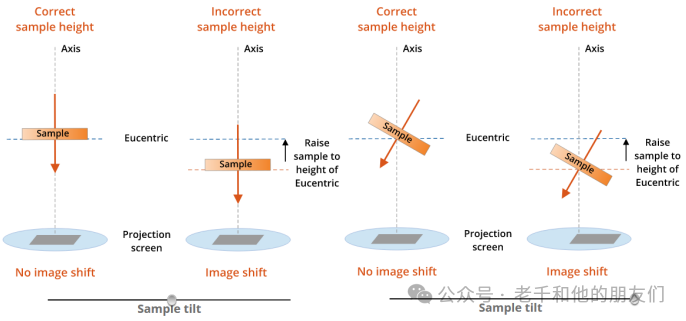

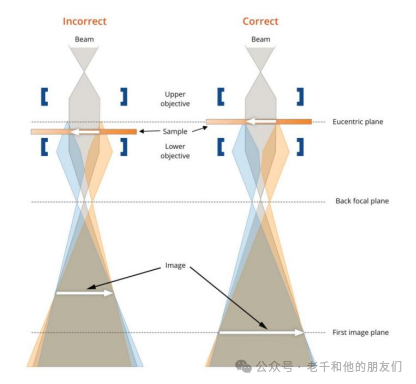

图19 正确的优中心位置示意图
图20 样品需要放在正确的优中心位置
7.3 聚焦

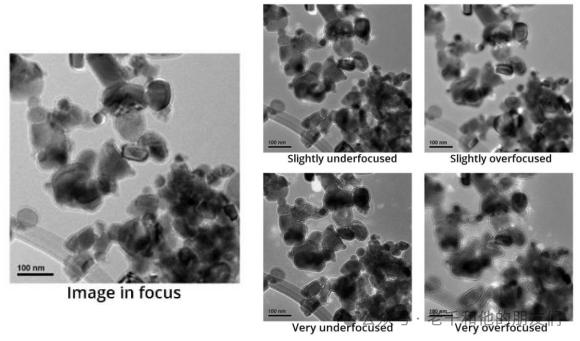

图22 聚焦不足和聚焦过度的判断经验
7.4 物镜光阑与校准
使用物镜光阑的主要原因是为了增加试样的衬度。左边的图像是在没有插入物镜光阑的情况下拍摄的，右图插入了物镜光阑。请注意右图的衬度有所提高。有多种物镜光阑大小可供选择：光阑越小，衬度越大，图像越暗（因为图像中排除的电子越多）。

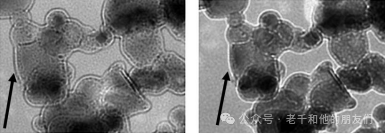

图23 物镜光阑大小对图像衬度的影响。最小光阑衬度更高。

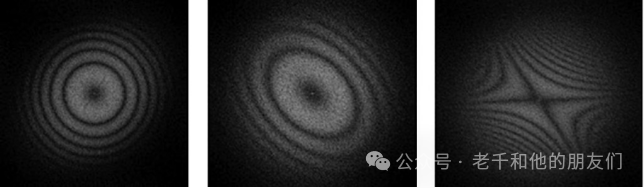

图24 无定形碳的傅立叶变换图像。左图显示无像散，中图显示x方向像散，右图显示x和y像散。
8 理解TEM的参数设置
下面列出了针对不同样品类型的仪器参数设置。
根据样品的稳定性和所需的图像细节，选择适当的曝光时间。较短的曝光时间可以减少样品的损伤，但可能导致图像噪点增加。较长的曝光时间可以获得更清晰的图像，但可能会导致样品过度曝光。可以进行试验曝光，然后根据结果调整曝光时间。例如，可以先尝试曝光1秒，然后根据图像质量进行调整。
根据你的实验目的选择合适的图像模式。常见的图像模式包括明场、暗场和衍射模式。明场图像可以显示样品的形貌和结构特征，暗场图像可以突出样品中的特定结构或缺陷，衍射模式可以用于分析晶体结构。
对于生物类样品，使用100keV的电压。设置电子束电流为15μA。采用薄切片技术。选择明场成像模式。控制曝光时间在较短范围内。
