声子是晶体中原子集体振动的量子化表现，类似于光子的概念，是晶格振动能量的最小单位。它本质上是描述原子在晶格中周期性运动所引起的声波传播的准粒子，能够携带能量和动量。
声子在固体中的传播方式决定了许多重要物理性质，尤其是热传导和声学行为。在绝缘体和半导体中，热量主要通过声子传递，因此声子的散射、传播路径和能谱特性直接影响材料的热导率和热输运性能。
声子的定义
声子是固体物理学中描述晶格振动量子化的核心概念，其本质是原子集体振动的简正模式经能量量子化后形成的准粒子。每个振动模式（由波矢
和分支标记）的能量最小单位为，其中为振动角频率，为约化普朗克常数。
声子虽非基本粒子，但具有类似粒子的属性：其晶格动量
在散射过程中遵循准动量守恒（与真实动量守恒略有区别），且服从玻色-爱因斯坦统计。这种准粒子特性使其成为分析晶格动力学与能量传递的关键载体，尤其在热传导、电导及光学过程中扮演核心角色。
声子理论模型与计算框架
声子行为的理论描述基于晶格动力学方程与色散关系（
与的关联）。在计算层面，密度泛函理论（DFT）是声子谱（即色散关系）预测的主流方法，主要包括两类技术：
声子对材料性质的调控机制
热传导
绝缘体与半导体中的热传导主要由声子主导。热导率
可表述为：
其中
为声子热容，为群速度，为平均自由程。声子-声子散射（尤其是倒逆过程）是高温热阻的主因，而低温下边界散射与缺陷散射凸显。
例如，金刚石因强sp³键合与高声子群速度（纵向波速达18,000 m/s）实现超高导热（~2000 W/m·K），其声子态密度在45 THz处存在显著峰；石墨烯则凭借二维平面内LA/TA声子的长自由程（中频区8–24 THz声子密度最高）达成室温热导率4300 W/m·K。高温下四声子散射的增强可显著抑制热导，如Ge₂Sb₂Te₅在600 K时声子散射率提升3倍。
DOI:10.1021/acsami.2c07190
光学性质
光学声子（如石墨烯中的ZO和TO模式）能够与光子发生强耦合，表现出丰富的光学响应特性。在红外吸收中，特别是在离子晶体中，横向光学声子（TO）能够与外部电磁波相互作用，形成显著的吸收特征，即所谓的“剩余射线带”（Reststrahlen band）。

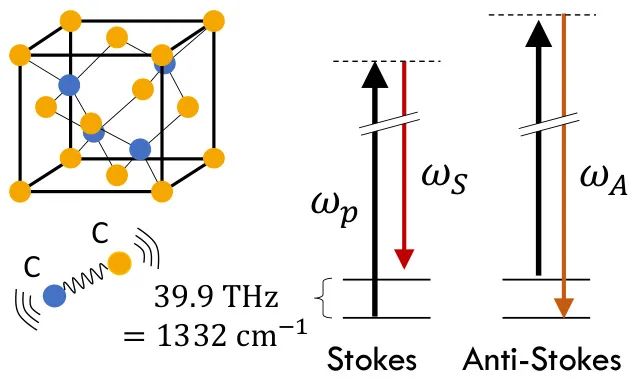

而在拉曼散射过程中，光学声子参与光子的非弹性散射过程，实现能量与动量的交换。例如，石墨烯中著名的G峰（约1580 cm⁻¹）正是由平面内的LO/TO声子激发所引起，反映了晶格动力学与光相互作用的耦合机制。
电输运
电子-声子散射是金属与半导体电阻率
的温度依赖性根源：
在固体材料中，温度对声子数量及其与电子的相互作用具有显著影响。随着温度升高，晶格热振动增强，声子的数目迅速增多，从而加剧了电子-声子散射过程，导致电阻增加、载流子迁移率降低。
而在低温条件下，声子态密度显著减少，电子散射被明显抑制，有助于提高材料的导电性。特别是在传统超导体中，根据BCS理论（Bardeen-Cooper-Schrieffer），声子在低温下作为中介，实现了电子之间的有效吸引，促使自旋相反、动量相反的一对电子形成稳定的库珀对。
这种配对机制打破了常规电子的排斥规律，是实现零电阻超导态的微观物理基础，体现出声子在凝聚态物理中的核心作用。
典型材料声子特性示意图
DOI: 10.1038/srep12923
石墨烯的声子谱展现出其独特的二维晶格结构特征，包含三个声学支（LA、TA、ZA）和三个光学支（LO、TO、ZO），其中ZA模（垂直声学模）表现出明显的弯曲色散特性，反映出其柔性二维结构。
由于强共价键和低维结构，石墨烯的声子频率范围较宽，最大可达约50 THz。其声子态密度（phonon density of states, PDOS）在低频区集中分布，尤其是以ZA模贡献为主，这对其热导率具有显著影响。
高频区域的态密度则主要由光学模构成。整体而言，石墨烯声子谱与态密度共同决定了其优异的热传导性能，特别是在室温下声学模的长程传播性，使其成为研究低维热输运的典型材料。

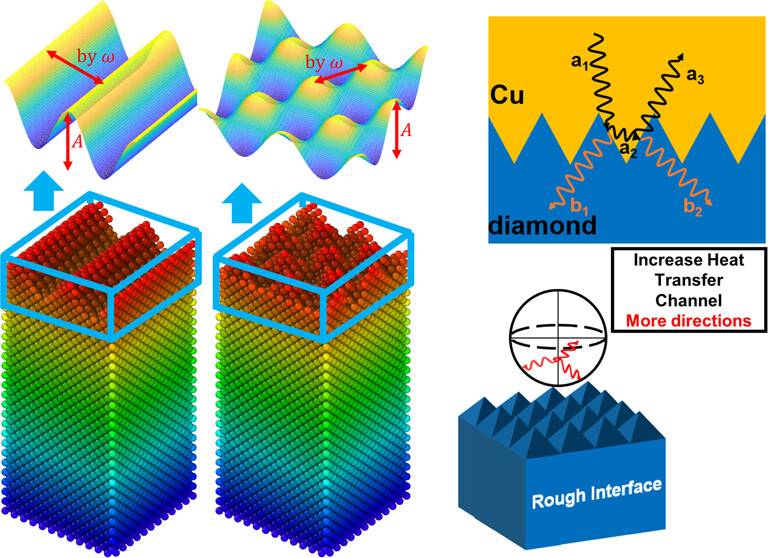

界面结构优化对于提高导热复合材料的热边界导率 （TBC） 和整体性能非常重要。有学者通过分子动力学 （MD） 模拟和时域热反射 （TDTR） 实验研究了界面粗糙度对铜和金刚石之间 TBC 的影响。从 MD 仿真中发现，粗糙界面上的热传输效率更高，TBC 可以提高 5.5 倍，达到 133 MW/m2·K 与平面界面的 K 相比。
此外，对于较大的粗糙度情况，TBC 仅由界面处的实际接触面积决定; 结论表明声子散射概率随着粗糙度的增加而增加，并逐渐变得稳定。
DOI:10.1021/acsami.2c21514

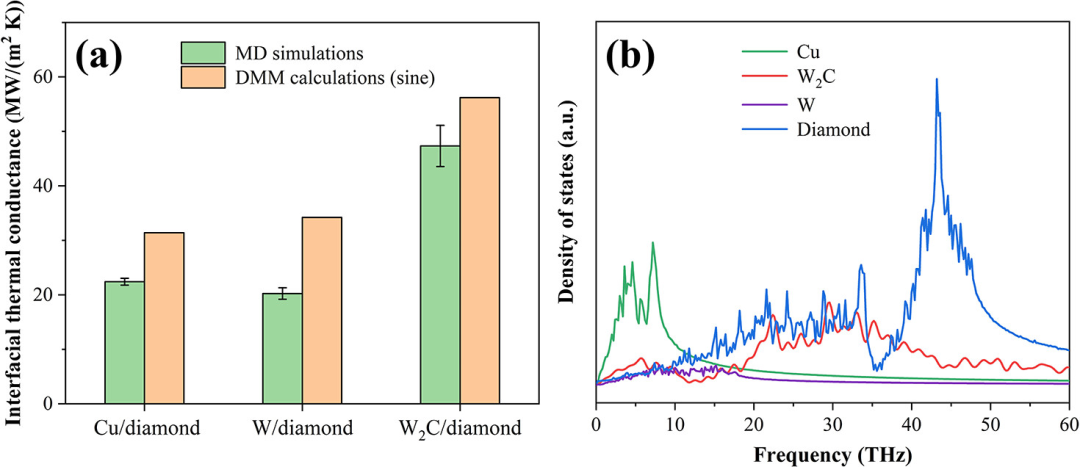

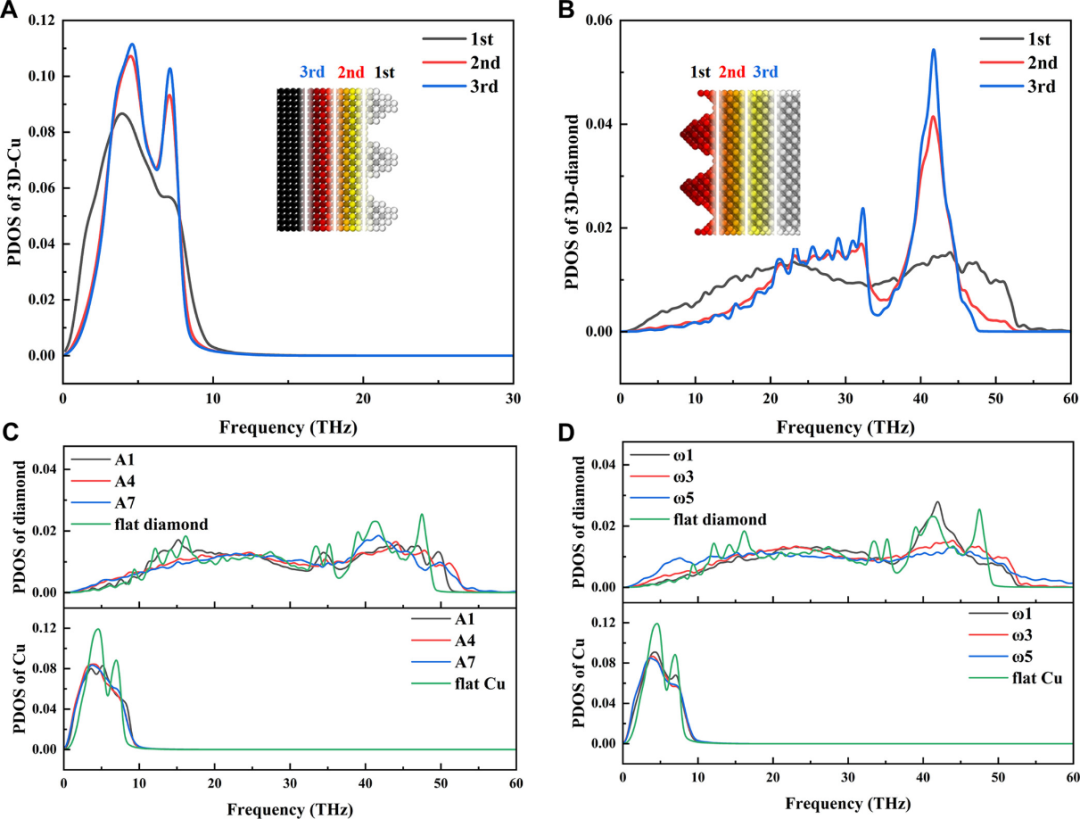

下图在不同界面状态下Cu和金刚石的振动密度态（PDOS）。与远离界面的区域相比，界面处Cu的PDOS峰值显著降低且变宽，金刚石的主要峰值（40−45 THz）也明显低于其他层，同时其低频范围（0−22 THz）的PDOS更高。
值得注意的是，在金刚石与界面相邻的第一原子层出现了截止频率（约50 THz）以上的模式，而远离界面处则不存在。3D状态下，随着界面波动程度（幅度或角频率）的增加，金刚石界面处的截止频率和低频振动增强，Cu的PDOS分布范围变宽。
这些现象表明界面波动会改变界面附近的声子振动模式，增加Cu和金刚石在低频区域的声子耦合，从而提高界面热导（TBC）。
DOI:10.1021/acsami.2c21514
DOI:10.1103/PhysRevB.108.214309

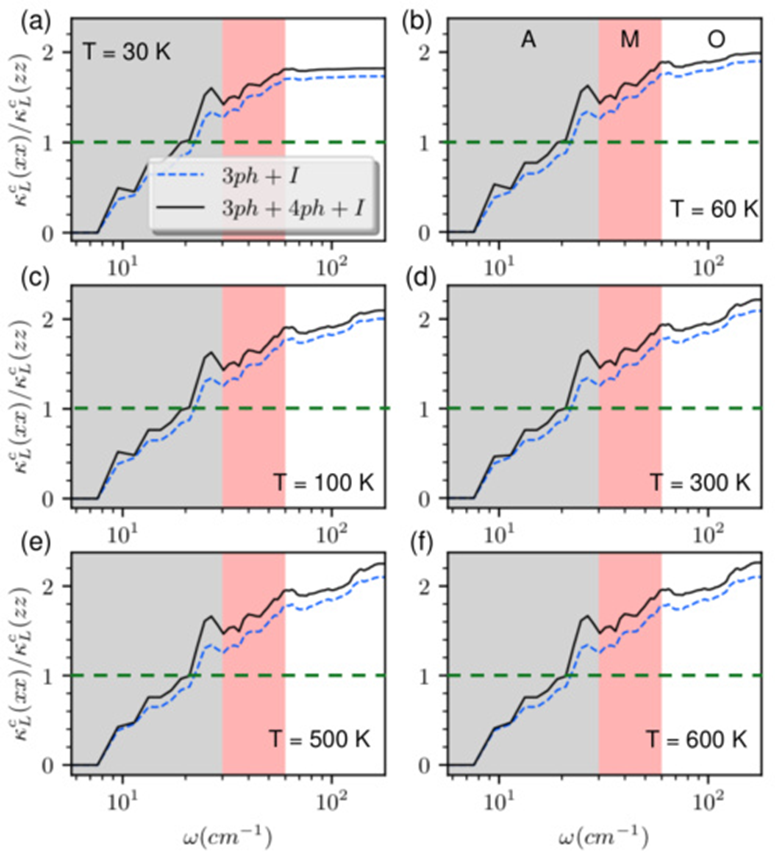

在Ge₂Sb₂Te₅等相变材料中，声子散射机制对热导率的温度依赖性起着主导作用。研究表明，在30–600 K温度范围内，随着温度的升高，声子间的散射频率显著增加，导致晶格热导率（κₗ）不断降低，特别是其在x方向的分量（κₗₓ）下降趋势尤为明显。
这种趋势主要归因于热激发增强了声子-声子散射过程，使得热能在晶格中传播受阻，从而引发整体热导的衰减。这一现象揭示了热输运过程中非电子机制的重要性，对于热管理和热电材料设计具有关键意义。
#华算科技#声子#声子态密度#声子谱#热导率#界面热阻#热扩散
