说明：本文华算科技详细介绍了线性扫描伏安法（LSV）和Tafel斜率的原理及其在电化学研究中的应用，还提供了数据处理和分析的具体步骤，帮助读者掌握如何从实验数据中提取有价值的信息。
原理介绍
线性扫描伏安法（LSV）原理：它以小面积的工作电极与参比电极组成电解池，电解被分析物质的稀溶液，根据所得到的电流–电位曲线来进行分析
装置组成：目前伏安法多采用由工作电极、对电极和参比电极组成的三电极体系进行测试（如图1所示）。

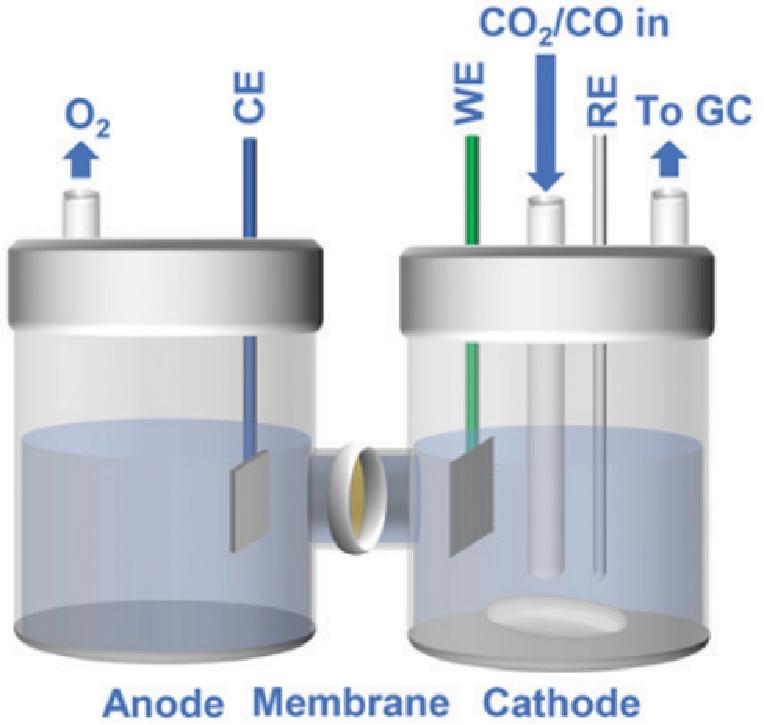

图1：H型电解池。DOI:10.1016/j.jechem.2023.01.020
在常规三电极伏安测试体系中，参比电极用于控制工作电极的电位，对电极用于传导电流。
其中，对电极的面积一般要求比工作电极大，这样能确保由工作电极和对电极组成的电流回路中极化主要发生在工作电极而不是对电极上，也就是说此时工作电极|溶液界面的电荷及物质传递过程成为整个电流回路的速控步骤，决定着整个回路中电流的变化及伏安图形状特征。
在此条件下，伏安图上电流的变化主要由工作电极表面的电极反应过程决定，这也是伏安分析以工作电极作为研究场所的基础。
Tafel斜率的定义及计算方法
Tafel斜率是描述电化学反应中电流密度与过电位之间关系的参数，用于分析电化学反应的动力学特性。其定义为在Tafel图上，电流密度对数与过电位的线性关系的斜率，通常用mV/dec表示。Tafel斜率的计算公式为：
η = a + b·logj
其中，是η过电位， 是j电流密度， a是与反应动力学相关的常数。根据Butler-Volmer方程，Tafel斜率与反应的电子转移系数（ a）和电荷转移系数（b）相关，其表达式为：
b = 2.3RT / αnF
其中，R是气体常数， T是温度， n是电子数， F是法拉第常数。Tafel斜率反映了反应速率与电位的关系，较小的Tafel斜率通常表示快速的反应速率，而较大的Tafel斜率则表示较慢的反应速率。
在实际应用中，Tafel斜率的测定通常通过循环伏安法或恒电位法获得，需要在电流密度对数–过电位图中找到线性区域，并通过拟合直线计算斜率。需要注意的是，Tafel斜率的准确性受到实验条件（如溶液浓度、电极材料、温度等）的影响，因此在分析时需结合具体实验数据进行校正。
Tafel图像就是通过LSV的图像转变过来的，Tafel的纵坐标（Potential （V vs.RHE））就是LSV的横坐标（Potential （V vs.RHE）），tafel的横坐标是LSV的纵坐标的绝对值通过取十为底的对数变换过来的。
反应机制判断：不同斜率对应不同速率控制步骤（如HER中，30 mV/dec为Volmer-Tafel机制，40 mV/dec为Volmer-Heyrovsky机制，120 mV/dec为Volmer步骤主导）。
温度影响：Tafel斜率随温度升高而增大，因速率常数变化改变反应路径。
适用条件与局限性
Butler-Volmer方程适用性：仅适用于简单单电子反应；复杂反应（如ORR/OER）需微动力学分析。
质量传输干扰排除：需通过Levich方程或Koutecky-Levich（KL）方程分离动力学电流
数据处理
1、拿到LSV数据（txt.格式），用文本打开，全选复制到excel，对数据进行分列，最后全选两列数据到Origin。

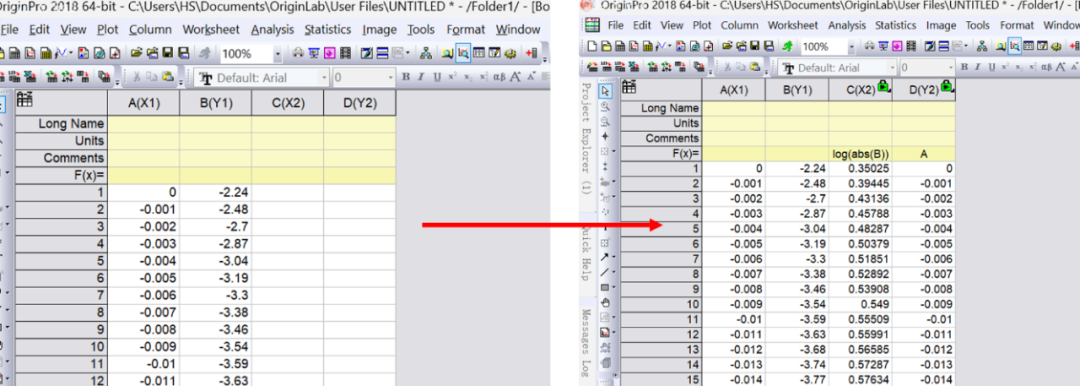

2、LSV数据转换为Tafel数据：在Origin中新建两列，设置F（x）如图所示，得到转换后Tafel数据。

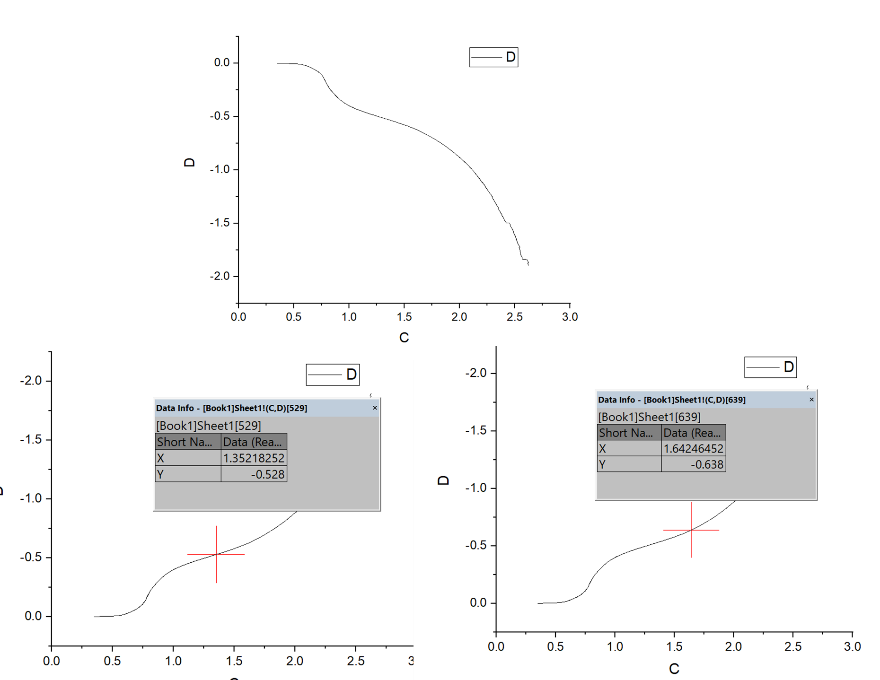

3、Tafel数据分析：对C、D两列画线图，得到下图。调整坐标选取较平滑段的两个点，可按照自己数据所需要选宽选窄，如图所示。
4、接下来对选取两点范围内重新作图，也可将两点前后的数据去除。

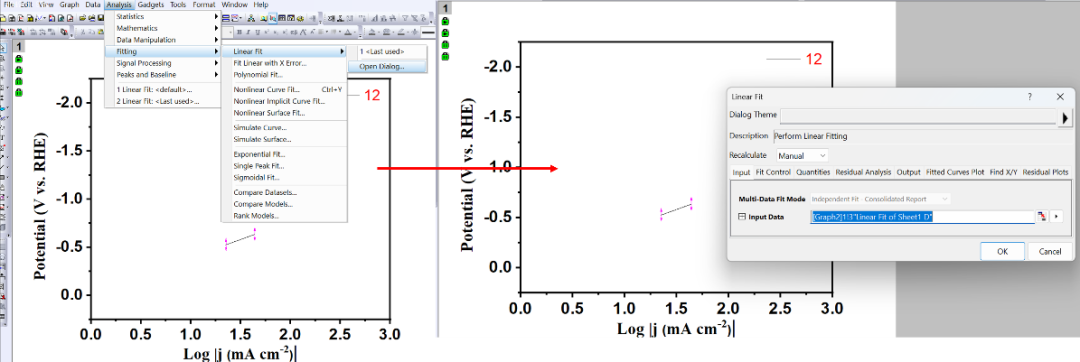

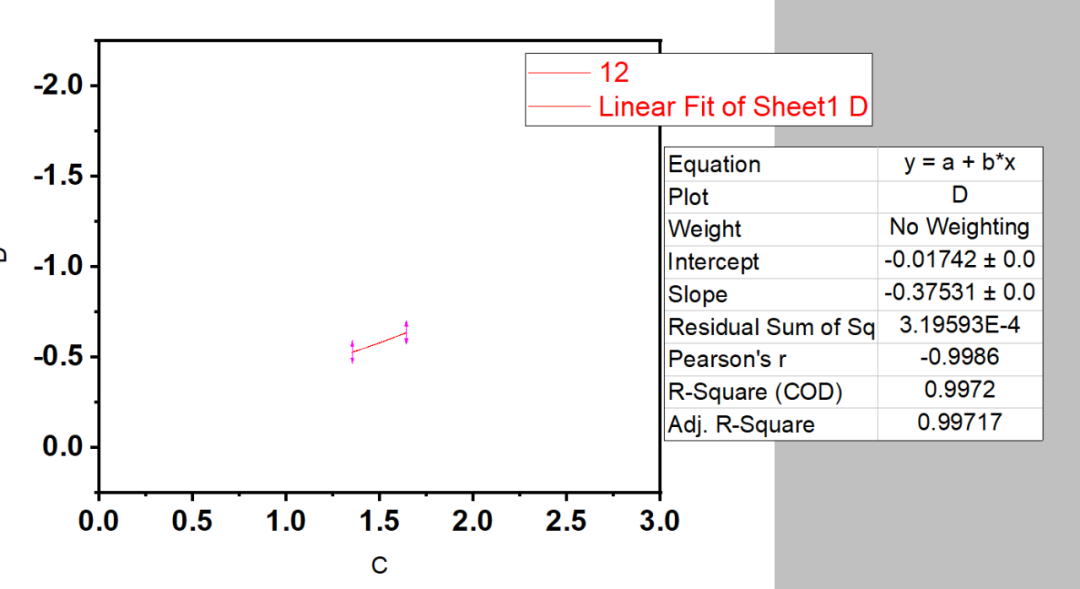

5、按照下图所示得到数据的斜率（即Tafel数值）
6、单击拟合线，将你和先设置为点线模式，然后单击将拟合线设置点类型（按照自己的作图习惯）

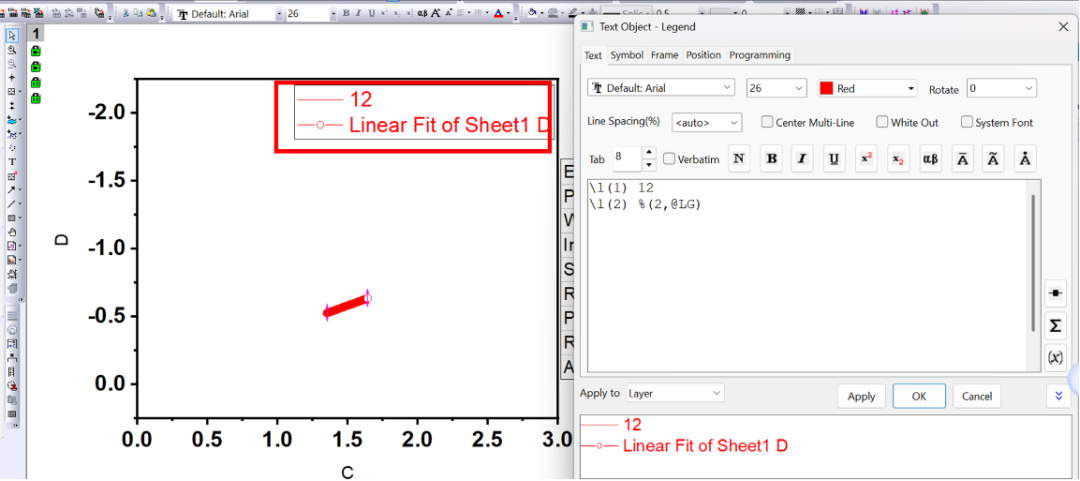

7、接下来单击线框进行命名，再点击frame中的none取代黑色线框，点ok之后，将线框移动到适合的位置。

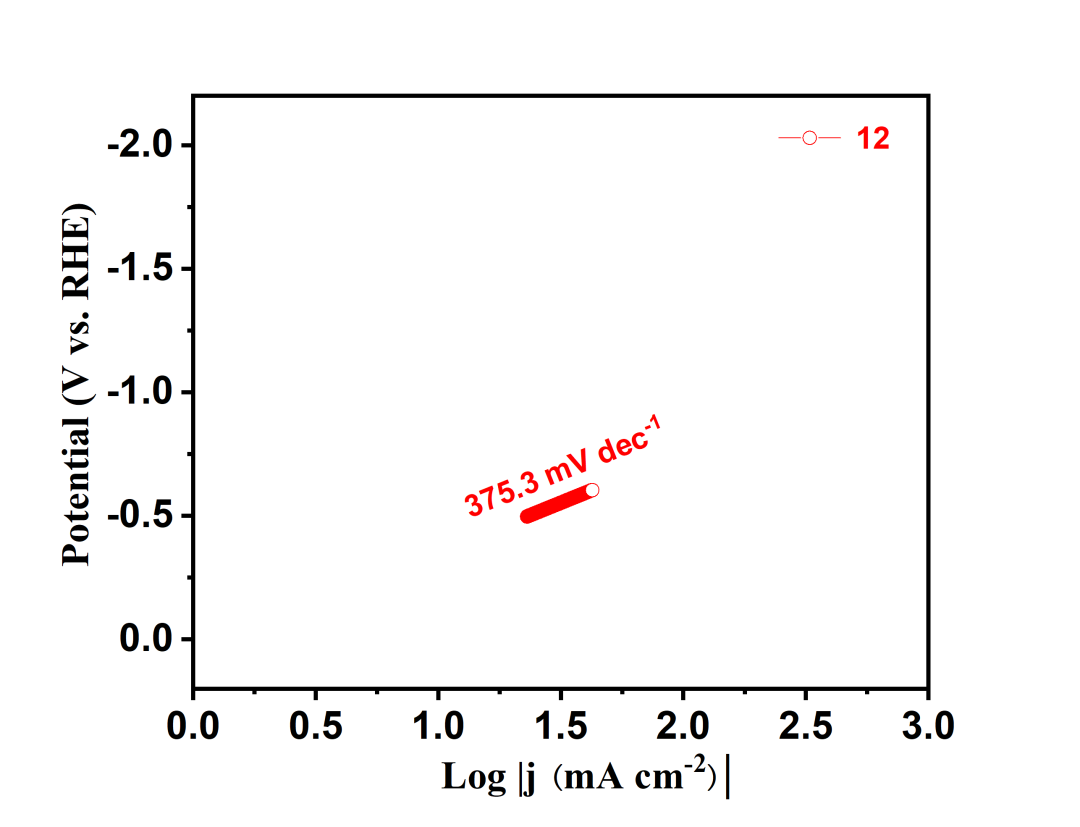

8、最后标注上斜率以及横纵坐标即可。
常见问题与解决方案
非线性Tafel区域
原因：质量传输限制、多步骤反应或表面覆盖度变化。
对策：缩小电流密度范围，或改用微动力学模型分析。
斜率偏离文献值
案例：MoS₂在酸性条件下b=55–110 mV/dec，需明确测试条件。
低信噪比数据
滤波优化：使用小波分析或Savitzky-Golay平滑。
实验重复：增加扫描次数取平均值
