分析催化自由能台阶图是理解催化反应机制、评估催化剂性能以及优化反应路径的重要手段。催化自由能台阶图(Free Energy Profile Diagram)通过绘制反应过程中各步骤的自由能变化,揭示了反应的能垒、过渡态和中间体的相对能量,从而帮助研究人员判断反应的可行性、选择性以及催化剂的作用方式。
一、催化自由能台阶图的基本概念
催化自由能台阶图是一种以反应坐标为横轴、自由能为纵轴的图表,用于描述催化反应中各个步骤的能量变化。图中通常包括以下元素:
反应坐标(Reaction Coordinate):表示反应的进展程度,通常从反应物开始,经过过渡态,最终到达产物。
自由能(Free Energy, ΔG):表示反应过程中各步骤的能量变化,单位通常为eV或kcal/mol。
过渡态(Transition State, TS):表示反应过程中能量最高的状态,通常用虚线或箭头表示。
中间体(Intermediate):表示反应过程中相对稳定的中间产物,通常用实线表示。
催化剂:在图中通常以箭头或虚线表示,说明催化剂如何降低反应的活化能。
二、如何分析催化自由能台阶图


1. 识别反应路径和关键步骤
在催化自由能台阶图中,反应路径通常由多个步骤组成,每个步骤对应一个自由能变化。通过分析这些步骤,可以识别出反应的关键步骤,例如:
氧化加成:在铜催化反应中,金属与配体的结合是一个关键步骤,其自由能变化较大,通常为ΔΔG = 22.1 kcal/mol 。

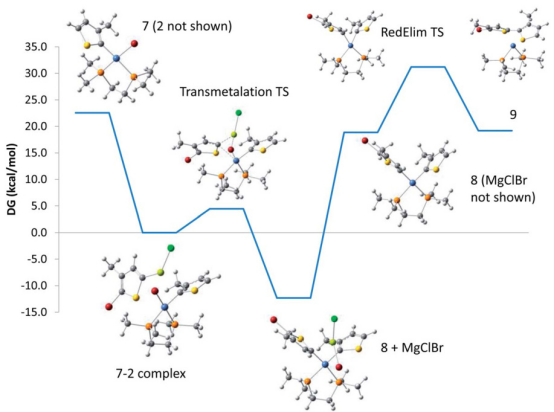

转金属化:在Grignard反应中,金属与碳的转移是一个关键步骤,其自由能变化较大,通常为ΔΔG = 21.1 kcal/mol 。
还原消除:在金属催化反应中,金属与配体的分离是一个关键步骤,其自由能变化较大,通常为ΔΔG = 21.1 kcal/mol 。


2. 评估反应的能垒和活化能
催化自由能台阶图中,过渡态的自由能决定了反应的活化能(Activation Energy)。通过比较不同催化剂的过渡态自由能,可以评估催化剂的催化性能。例如:
在Pt3Co催化剂中,Pt3Co(211)晶面的氧还原反应(ORR)过电位(η)最小,为0.294 eV,表明其具有最高的催化活性 。


3. 分析催化剂的作用机制

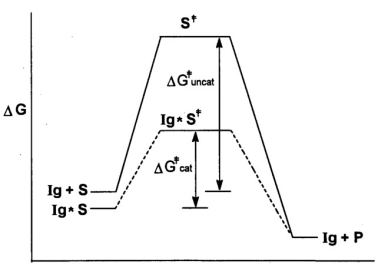

催化自由能台阶图可以帮助分析催化剂如何通过降低反应的活化能来提高反应速率。例如:在抗体催化反应中,抗体通过降低过渡态的自由能,显著降低了反应的活化能,从而提高了反应速率。

在头孢菌素酶催化反应中,ADC-57型酶对厄他培南、头孢西丁和头孢他啶的结合自由能较低,表明其具有较高的催化能力 。


4. 评估反应的选择性和立体化学
在某些催化反应中,自由能台阶图还可以用于评估反应的选择性。例如:

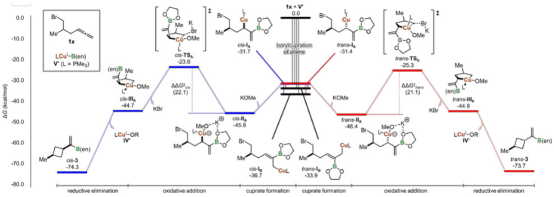

在铜催化反应中,cis-3和trans-3的自由能变化分别为ΔΔGcis = 22.1 kcal/mol和ΔΔGtrans = 21.1 kcal/mol,表明反应具有一定的立体选择性。
在Grignard反应中,反应路径的选择性可以通过自由能台阶图中的过渡态和中间体的自由能变化来评估 。



5. 评估反应的热力学可行性
催化自由能台阶图还可以用于评估反应的热力学可行性。例如:
在CO2还原反应中,从CO2到H2O的自由能变化为0.70 eV,表明反应在热力学上是可行的 。在甲烷分解反应中,从CH4到H2的自由能变化为多个台阶,表明反应需要多个步骤才能完成 。

三、结合证据分析催化自由能台阶图


1. 甲烷分解反应的自由能台阶图
图中展示了Fe@SiO2催化剂上2CH4 → 2CH3· + H2反应的催化循环及其DFT计算结果。图中通过一系列的反应步骤,从甲烷(CH4)开始,经过一系列中间体(如·CH3),最终生成氢气(H2)和多种碳氢化合物(如C2H4, C6H6, C10H8, H2)。
图中间的图表显示了反应过程中自由能的变化,每个台阶代表一个反应步骤,台阶的高度表示该步骤的自由能变化值(单位为eV)。整个过程通过Fe@SiO2催化剂的催化作用,实现了甲烷的分解和氢气的生成,同时生成了多种碳氢化合物。


2. CO2还原反应的自由能台阶图

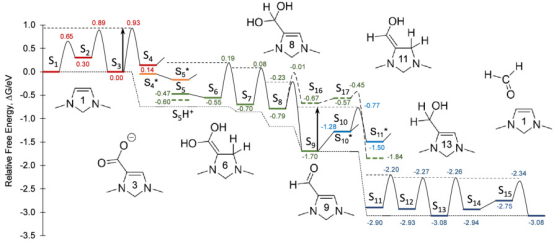

图中展示了二氧化碳还原为甲二醇的催化循环的自由能图。图中每个中间体和过渡态的相对自由能都以电子伏特(eV)为单位标注。状态S₁₆和S₁₇代表了竞争路径,最终生成的是甲酸。电子转移步骤在图中以垂直台阶的形式表示(S₄ → S₅, S₆ → S₇, S₁₀ → S₁₁, S₁₁ → S₁₇)。
上部虚线表示“瀑布”解释法中的“表面”,而下部虚线则表示反应路径上的静止自由能。两个垂直箭头指示了与动力学相关的步骤S₁ → S₄和S₁₀ → S₁₁相关的全局障碍。自由能计算是在80°C、催化最优pH值7.8和催化最优电位-0.85 V vs RHE的条件下进行的。
四、总结
催化自由能台阶图是分析催化反应机制、评估催化剂性能和优化反应路径的重要工具。通过分析反应路径、能垒、过渡态和中间体的自由能变化,可以深入了解催化剂的作用机制和反应的热力学可行性。结合我搜索到的资料,可以看出,催化自由能台阶图不仅能够揭示反应的关键步骤,还能帮助研究人员选择最佳催化剂,提高反应的效率和选择性。
