分析NRR（氮还原反应）自由能台阶图是理解氮气转化为氨气（NH₃）过程中能量变化的关键步骤。自由能台阶图通过展示反应路径中各中间体的自由能变化，帮助研究人员识别反应的能垒、选择性以及催化剂的活性。
以下将结合多张相关图片，详细分析NRR自由能台阶图的结构、关键步骤以及不同催化剂对反应路径的影响。
自由能台阶图的基本结构

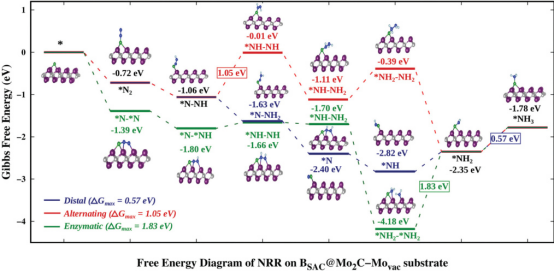

自由能台阶图通常以反应坐标为横轴，自由能（单位：eV）为纵轴。图中每个步骤代表一个中间体或过渡态，其自由能值反映了该步骤的能量状态。图展示了三种氮还原反应路径（远端、交替和酶促）的自由能图，其中蓝色、红色和绿色分别代表不同路径的最大自由能变化。这种图示方法能够直观地展示反应路径中能量的起伏，从而帮助判断反应的可行性。
反应路径的比较
三种路径的自由能变化分别为0.57 eV（远端）、1.05 eV（交替）和1.83 eV（酶促）。这表明，远端路径的能垒最低，因此在理论上有更高的反应活性。然而，实际反应中，选择性往往比活性更重要。

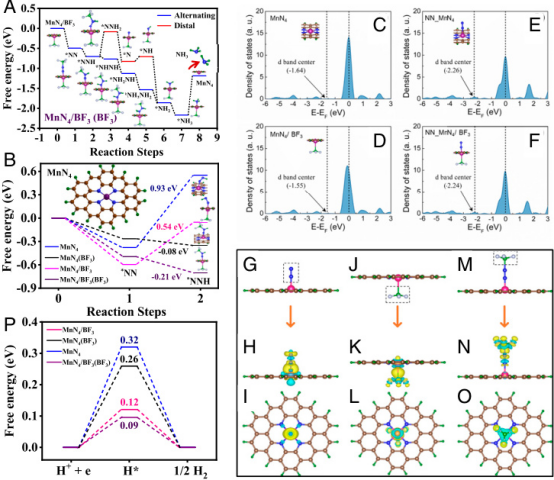

例如，MnN₄/BF₃(BF₃)模型表现出最低的自由能变化，说明该催化剂在NRR中具有更高的选择性。这表明，虽然远端路径的能垒较低，但交替或酶促路径可能在某些条件下更具优势。
催化剂对反应路径的影响

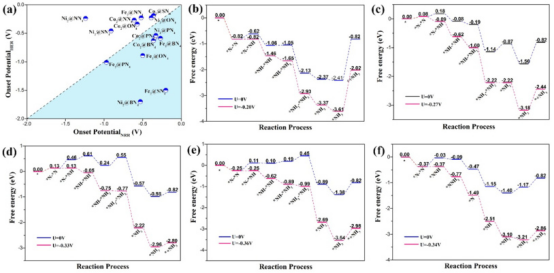

催化剂的选择对NRR的自由能台阶图有显著影响。不同过渡金属碳氮化物（如Co₃-C₂N、Cr₃-C₂N、Fe₃-C₂N和Ni₃-C₂N）表面的NRR自由能图显示，Co₃-C₂N和Fe₃-C₂N的自由能变化分别为0.61 eV和0.63 eV，表明这些催化剂在NRR中具有较高的催化活性。此外，Mo@57-BN催化剂通过酶促路径的自由能变化范围在0.29 eV到0.46 eV之间，显示出其在NRR中的高选择性。
电势对反应路径的影响
电势是影响NRR自由能台阶图的重要因素。V-Pc纳米线表面的NRR自由能图显示，在不同电势（U = 0.00 V 和 U = -0.89 V）下，反应路径的自由能变化有所不同。
例如，在U = -0.89 V时，交替路径的自由能变化更低，表明该电势下交替路径更有利于NRR。此外，MnN表面的NRR自由能图显示当电势为-0.54 V时，反应的过电位（PDS）为0.54 eV，而反应动力学限制（RDS）为1.36 eV，表明该电势下反应的能垒较高。
不同催化剂的自由能图对比
不同催化剂的自由能图在NRR中表现出不同的能量变化趋势。Fe₂@SN₄和Fe₂@BN₄的自由能图显示，Fe₂@BN₄在NRR中的自由能变化更低，表明其具有更高的催化活性。
此外，MoPc-TFPN催化剂的NRR自由能图显示，从N₂到NH₃的自由能变化为-0.55 eV，表明该催化剂在NRR中具有较高的效率。相比之下，HER反应的自由能变化为-0.50 eV，表明该催化剂在NRR中具有更高的选择性。
结论
NRR自由能台阶图是分析氮气还原反应能量变化的重要工具。通过比较不同路径、催化剂和电势下的自由能图，可以识别反应的能垒、选择性以及催化剂的活性。未来的研究应进一步优化计算方法，提高自由能图的准确性，并结合实验数据，设计出更高效的催化剂，以推动氮气还原反应在可持续化学中的应用。
