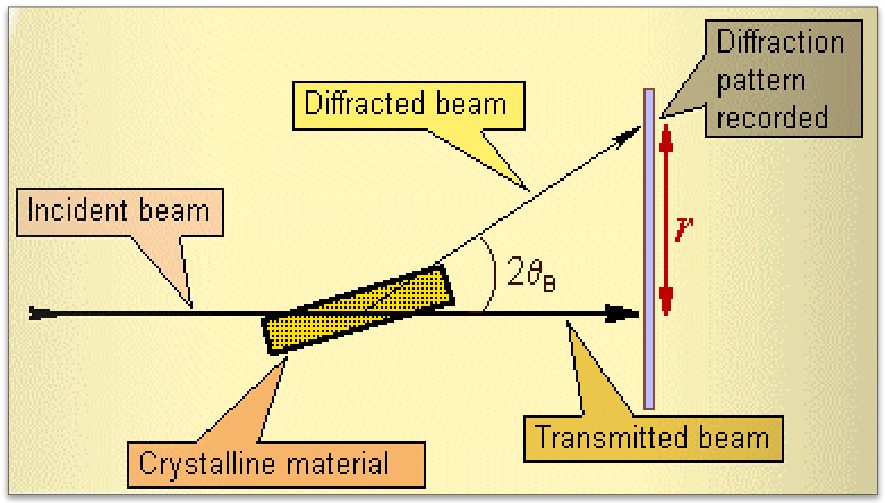

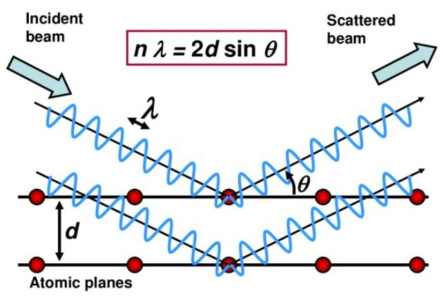

其中，n为衍射级次，λ为入射X射线的波长，d为晶体晶面间距，θ为入射角与衍射角的一半。当满足布拉格条件时，X射线会在特定角度发生衍射，形成衍射峰。这些衍射峰的位置和强度反映了晶体的晶格参数和原子排列情况。
XRD利用的是X射线与晶体中原子间的弹性散射，即散射波与入射波保持相同的频率。这种散射过程提供了晶体中原子电子云密度分布的信息。

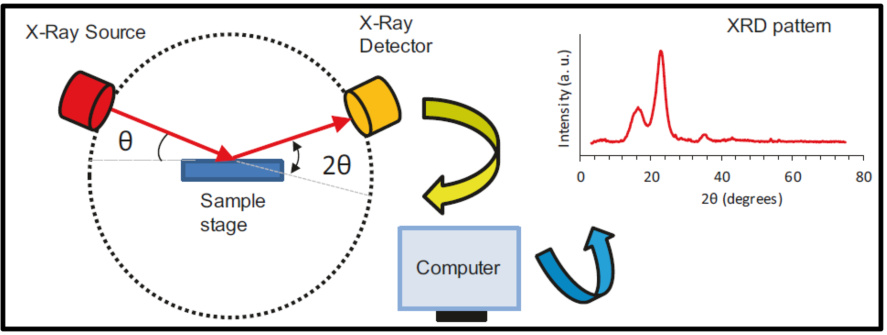

XRD仪器通过测量不同角度的衍射强度，生成二维或三维的衍射图谱。横轴通常表示2θ角（衍射角的两倍），纵轴表示衍射强度（如计数率或归一化单位）。
样品制备是XRD测试的关键步骤之一。高质量的样品需要满足以下条件：粉末粒径小于10μm，晶体分布均匀且无晶粒缺陷。此外，样品需避免污染和结晶不规则性，以确保测试结果的准确性。
XRD仪器通常包括X射线源、样品台、探测器和计算机系统。常用的X射线源包括铜靶（Kα线，波长为0.15418 nm）和钼靶（Kβ线，波长为0.07105 nm）。测试参数如电压、电流、扫描范围和步进大小需根据样品特性进行优化。
1. θ/2θ扫描：测量不同角度下的衍射强度，用于确定晶体取向和结构特征。
2. 多晶衍射：适用于粉末样品，通过测量多个衍射峰来分析晶体组成和相结构。
3. 原位测试：在特定条件下（如高温、高压或电化学环境）进行测试，以研究材料动态变化。

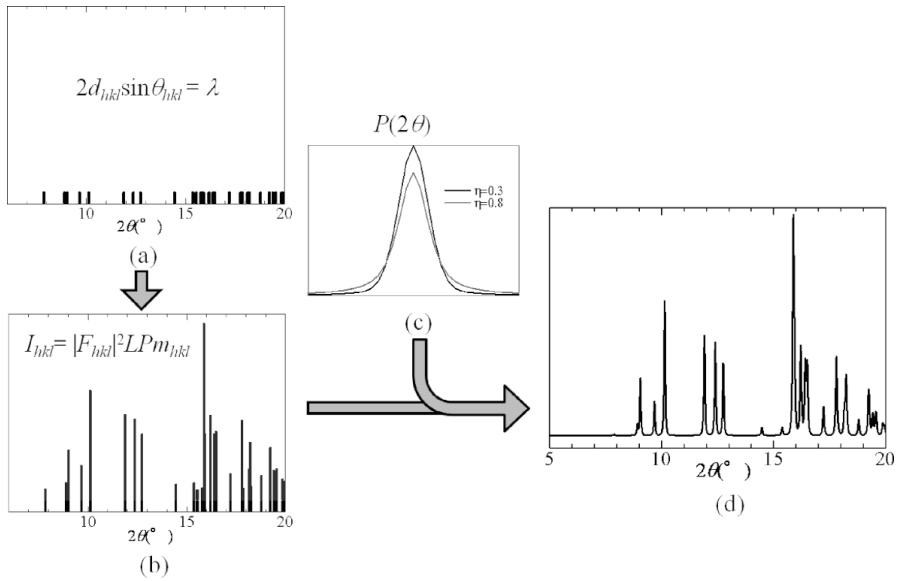

数据采集包括记录衍射图谱中的峰值位置、强度和形状。现代XRD仪器通常配备高性能探测器，能够在短时间内完成高精度数据采集。数据处理则涉及背景扣除、峰值拟合和定量分析。
首先要明确样品的基本信息，如样品的名称、来源、制备方法等。这些信息有助于对结果进行合理的解释和分析，例如不同制备方法可能导致样品的晶体结构或择优取向不同。
峰形：理想的 XRD 峰应该是尖锐、对称的。若峰形宽化，可能是由于晶粒尺寸过小、晶格畸变或仪器因素等引起。
背景：背景应尽可能低且平稳。过高或波动较大的背景会影响峰的识别和强度测量，可能是由样品吸收、仪器散射或杂质等原因导致。
强度：各衍射峰的强度应在合适的范围内，且与标准图谱相比，强度比例应大致相符。强度异常可能是由于样品的择优取向、含量不均匀或测量条件不一致等问题。
确定衍射峰位置：使用 XRD 分析软件，准确读取衍射峰的 2θ 角度值。这些角度对应着晶体中不同晶面的衍射。
标注晶面指数：根据已知的晶体结构信息或通过与标准数据库（如 PDF 卡片）对比，确定每个衍射峰对应的晶面指数（hkl）。这有助于了解晶体的取向和结构特征。
物相鉴定：将实验得到的衍射峰位置和强度与标准数据库中的数据进行比对，以确定样品中存在的物相。可以使用专门的物相分析软件，如 MDI Jade 等，通过匹配度计算来确定最可能的物相。
多相分析：如果样品中存在多个物相，需要根据各相的衍射峰强度和比例来估算它们的相对含量。常用的方法有内标法、外标法和 K 值法等。
晶格参数计算：根据衍射峰的位置，可以计算出晶体的晶格参数。
对于立方晶系，晶格参数 a 与衍射角 2θ 之间的关系满足布拉格方程nλ=2dsinθ，通过已知的波长λ和测量的衍射角θ，以及晶面间距d与晶格参数的关系，可以计算出晶格参数 a。
对于其他晶系，计算过程会相对复杂一些，但原理类似。
晶体对称性和空间群确定：通过分析衍射峰的分布规律和系统消光现象，可以推断晶体的对称性和可能的空间群。这对于深入了解晶体结构和化学键性质非常重要。
晶粒尺寸计算：根据谢乐公式D =Kλ/(βcosθ)，其中D是晶粒尺寸，K是常数（一般取 0.89），λ是 X 射线波长，β是衍射峰的半高宽（以弧度为单位），θ是衍射角。通过测量衍射峰的半高宽，可以估算出晶粒的平均尺寸。
微观应力分析：微观应力会导致衍射峰的宽化和位移。通过分析衍射峰的宽化程度和位移量，可以利用相关理论和公式来估算样品中的微观应力大小和分布。
