XPS拟合数据的堆积图，两个数据放到一张图上的简单方法！

组会前一天开始干活，手上只剩几个XPS的数据，又不想被导师骂怎么办？尝试画个堆积图，改善一下我导的刻板印象。

图2、3：研究了一晚上，终于学会怎么快速画出文献中这种堆积图了。

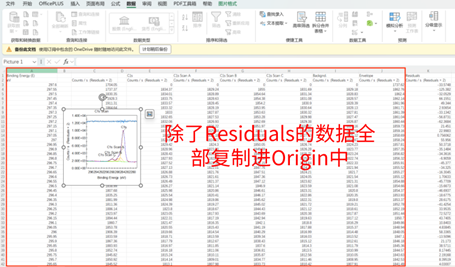

首先我们把经过Avantage拟合后得到的数据导入Origin中。

图4：在origin中，我们将结合能和背底的数据倒序并复制到除了第二列数据以外的数据下方，这一步可以通过复制到excel中调整升序来实现。这一步是为了改变后期成图的颜色。同理，对另一组XPS数据也可以做同样处理。

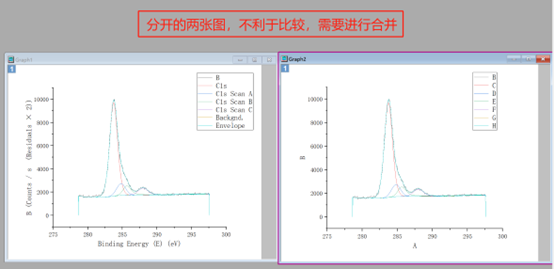

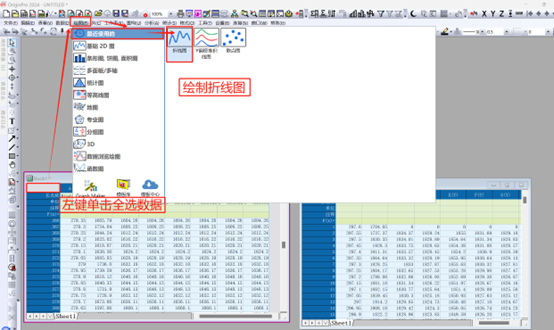

图5、6：全选两个XPS的数据，分别点击绘制折线图，会得到分开的两个折线图，接下来我们要对这两张图进行合并。

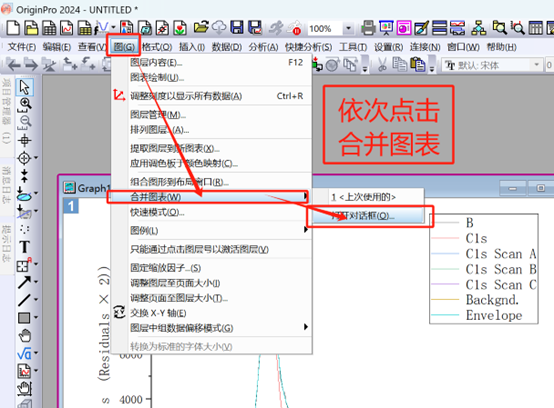

图7、8：在Origin上方任务栏中找到图→合并图标→打开对话框，在弹出的对话框中进行设置：首先圈选之前画的两张折线图，把“将每个源图窗口作为一个整体进行操作”设置为不勾选状态，最后调整一下图形比例即可，效果如预览图图所示。

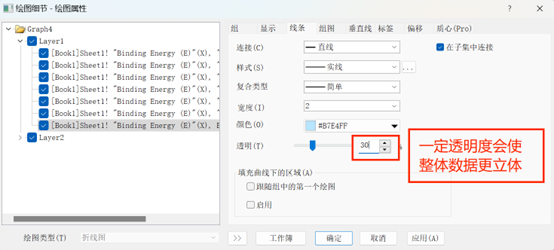

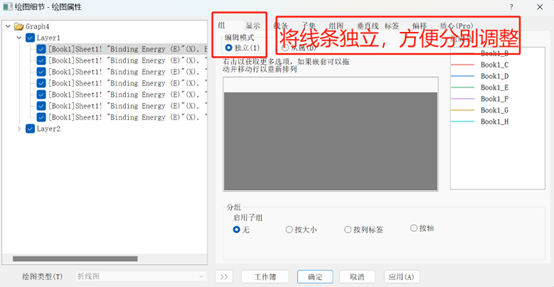

图9、10：我们在合并后的图像中对线条及图案颜色进行设置。首先双击线条，将图层的粗细调至2，再将线条独立，方便分别调整线条的颜色及图案颜色。

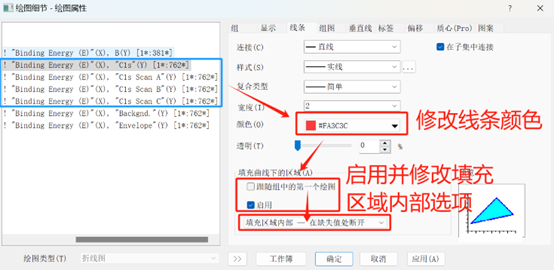

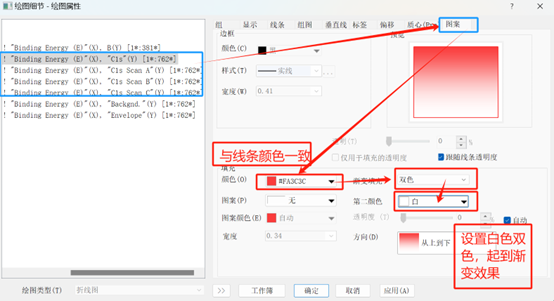

图11、12、13、14：将每一个数据的线条分别调整至适合颜色，其中，拟合数据（蓝框）除了需要修改线条颜色，还需要设置图案。首先在线条中启用填充曲线下的区域，并选择填充区域内部-在缺失值处断开；再在图案选项中调整图案的颜色及添加白色的双色，起到渐变效果。

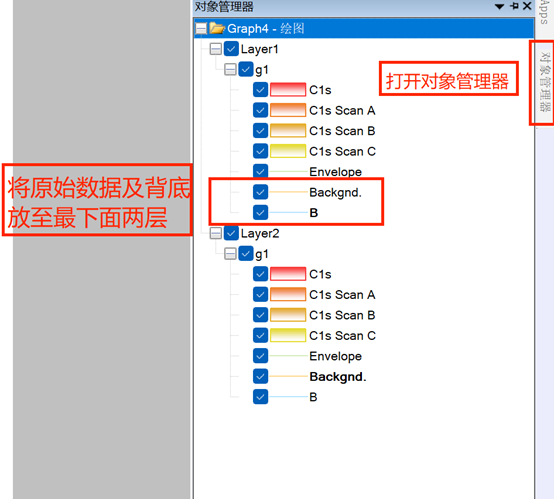

 图15、16：设置好图案和线条颜色后效果如图。再对线条的上下位置进行修改。

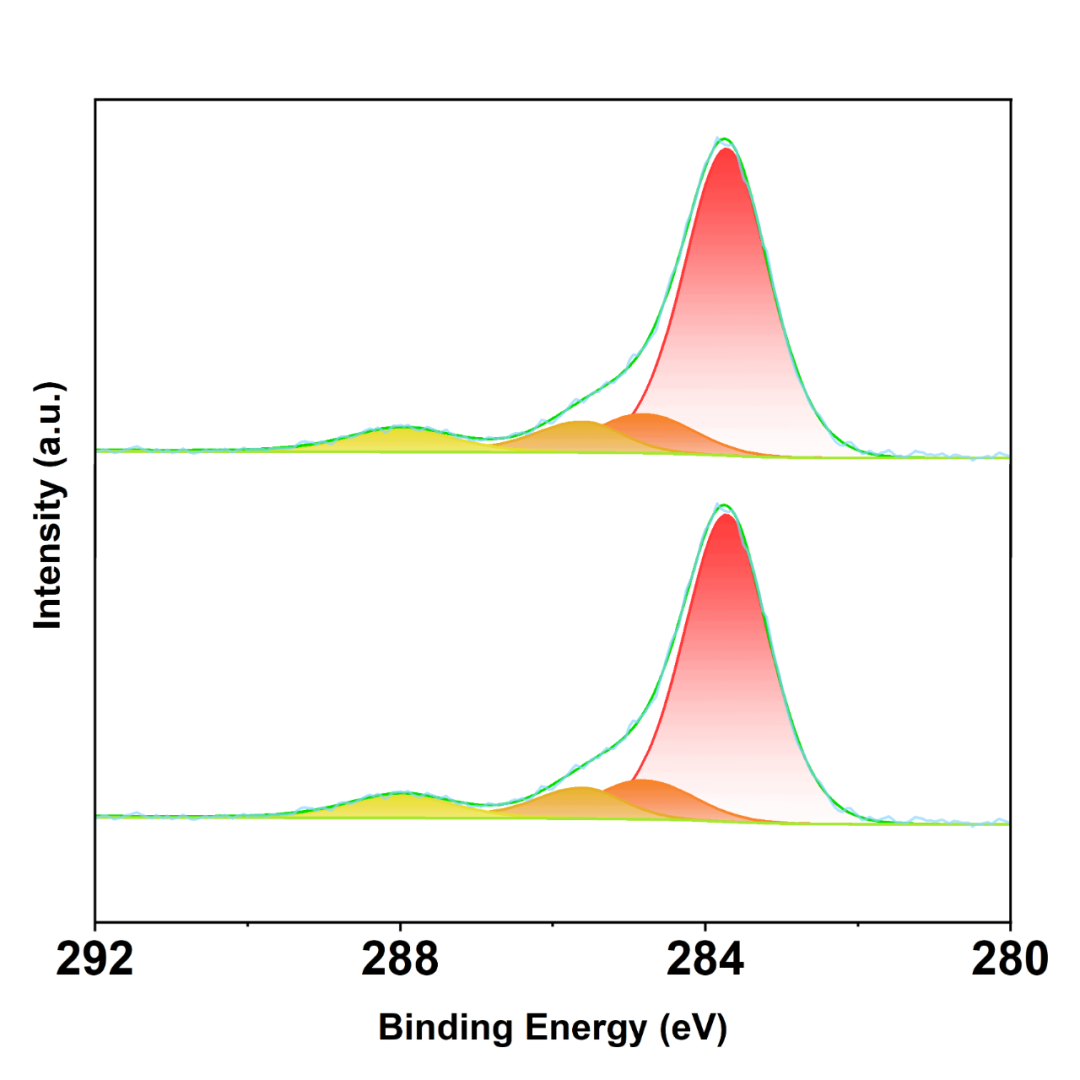

图17：最后对坐标轴的粗细、坐标以及文本进行修改即可成图。
