催化剂烧结：看这篇就够了！从微观机制到宏观抗衰的全面拆解

说明：本文华算科技系统阐述催化剂烧结的定义、热力学本质、颗粒迁移与Ostwald熟化双机制，剖析温度、气氛、金属/载体性质对烧结的影响，并总结增强金属-载体相互作用、热管理、合金化及制备优化等抗烧结策略，为设计高稳定性催化剂提供思路。

什么是金属催化剂烧结？

金属催化剂烧结是指负载型金属催化剂在使用过程中，金属纳米颗粒通过物理迁移或原子扩散等方式聚集形成更大晶粒的过程，这一过程导致催化剂活性表面积不可逆地下降，最终造成催化活性降低甚至完全失活。

从热力学角度，烧结是体系为了降低表面自由能而自发进行的熟化过程，尤其是在高温反应条件下，金属原子的迁移能力显著增强，使得纳米颗粒的稳定性面临严峻挑战。

烧结不仅是催化剂失活的主要原因之一，还可能影响催化剂的抗毒化能力，改变其选择性和稳定性。

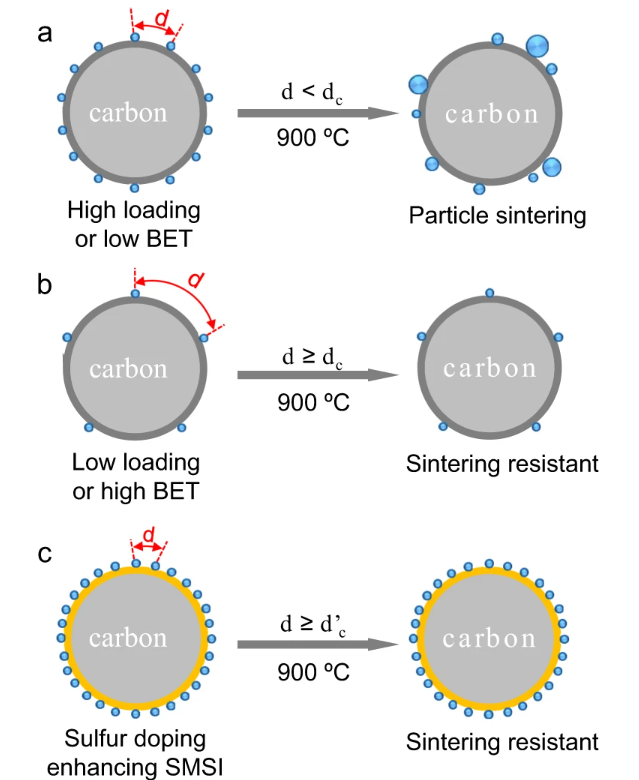

图1. 通过控制颗粒间距来抑制烧结的示意图。DOI:10.1038/s41467-021-25116-2

烧结的本质是多相催化体系中界面能最小化的必然结果。对于负载型金属催化剂，金属纳米颗粒与载体之间的界面能、金属颗粒的表面能以及载体表面的能量状态共同决定了体系的总能量。

当温度升高时，金属原子的动能增加，克服界面能垒的能力增强，从而引发颗粒间的合并或原子从一个颗粒向另一个颗粒的迁移。

这一过程在工业催化中尤为重要，因为许多重要反应要在较高温度下进行，而高温正是加速烧结的关键因素。研究表明，当温度超过金属熔点的0.5倍时，烧结现象会变得尤为显著。

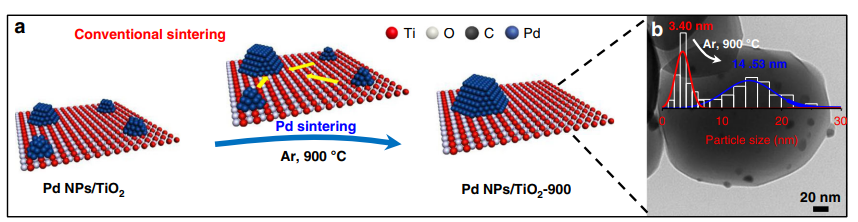

图2传统焙烧使Pd NPs/TiO₂颗粒长大示意图与TEM图。DOI: 10.1038/s41467-019-14223-w

烧结的机制

金属催化剂烧结主要通过两种机制进行：颗粒迁移和Ostwald熟化。这两种机制在驱动力、动力学行为和实验表现上存在显著差异，准确区分它们对于制定针对性的抗烧结策略至关重要。

颗粒迁移是指整个纳米颗粒在载体表面物理移动并相互碰撞合并的过程。这一机制通常发生在颗粒尺寸相对较大（>5 nm）且载体表面迁移能垒较低的情况下。

颗粒迁移的速率受限于颗粒在载体表面的扩散系数，该系数与温度和颗粒–载体相互作用强度密切相关。在还原性气氛下，金属颗粒表面可能被吸附的氢原子覆盖，降低表面能，从而促进迁移。

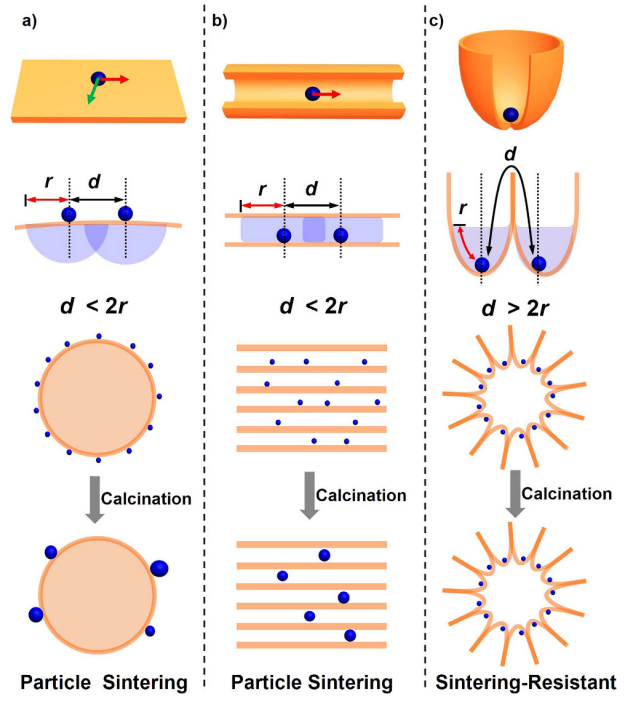

图3. 载体拓扑结构与颗粒烧结关系的示意图。DOI: 10.1038/s41598-017-10570-8

Ostwald熟化则是基于原子层面的扩散过程，较小颗粒表面的金属原子具有较高的化学势，会通过表面扩散或气相迁移的方式向较大颗粒表面迁移，导致小颗粒不断缩小消失，而大颗粒持续长大。

这一机制在颗粒尺寸较小（）且具有较高的原子迁移率时占主导地位。Ostwald熟化的动力学通常遵循Lifshitz-Slyozov-Wagner（LSW）理论，颗粒平均半径的立方与时间成正比（r³ ∝t）。

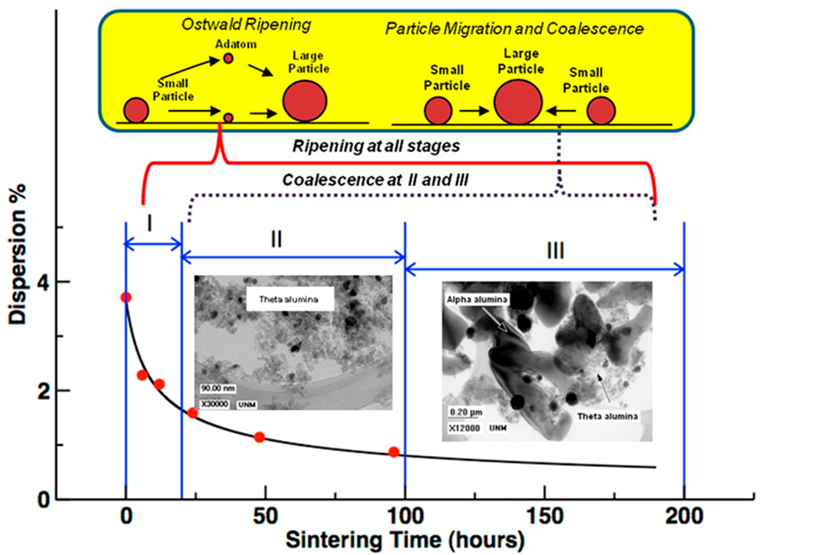

图4. 烧结过程中奥斯特瓦尔德熟化与颗粒迁移–合并机制的示意图。DOI: 10.1021/acs.chemrev.7b00776

烧结的影响因素

温度是影响烧结速率和程度的最关键参数，烧结过程是热激活的，其速率常数遵循阿伦尼乌斯方程。研究表明，温度每升高100°C，某些金属催化剂的烧结速率可增加一个数量级。

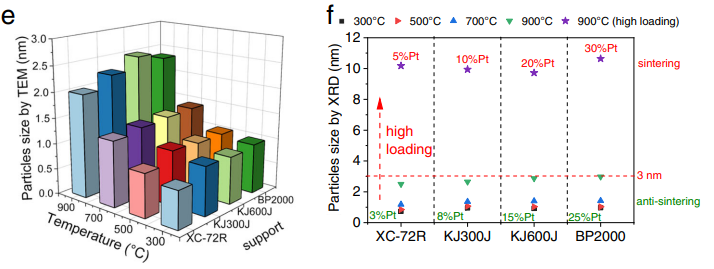

图5. 同温度（至 900 °C）下 Pt/C 的粒径演化与平均粒径对比，直观体现升温导致的烧结加剧。DOI: 10.1038/s41467-021-25116-2

反应气氛的组成对烧结路径有决定性影响：

氧化性气氛（如O₂、空气）：可能导致金属表面氧化形成可迁移的金属氧化物物种，通过气相传输加速Ostwald熟化，例如，Pt/Al2O3催化剂在含氧气氛中烧结时，PtO₂物种的生成和迁移是主要机制

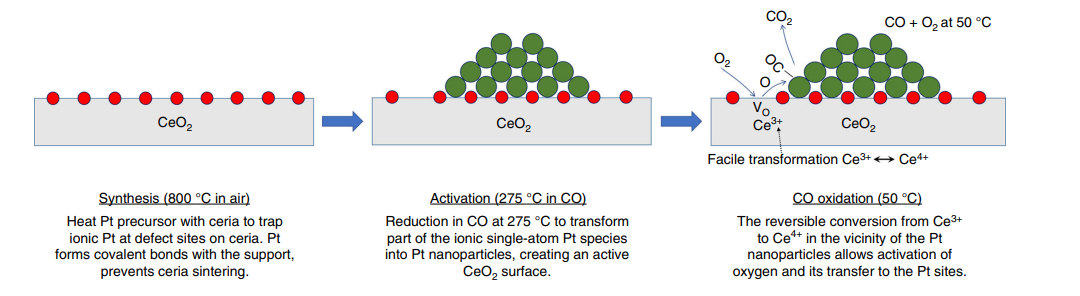

图6. 在空气中800°C 处理引发的“原子捕获（Atom Trapping）”机理示意DOI：10.1038/s41467-019-09308-5

还原性气氛（如H₂）：氢气吸附在金属表面可降低表面能，促进颗粒迁移合并。此外，水蒸气的存在会显著加速烧结，尤其在蒸汽重整反应中，水分子可能促进金属–载体界面的重构。

惰性气氛：通常用于研究本征烧结行为，但即使在惰性气氛中，高温仍会导致原子热振动加剧而触发烧结。

金属类型：不同金属的熔点、表面能和原子迁移率差异巨大。贵金属通常比非贵金属具有更高的抗烧结能力，但其成本限制了大规模应用 。双金属催化剂（如Pt-Ir/Al₂O₃）通过形成合金可提高热稳定性。

金属负载量与初始分散度：高负载量催化剂中金属颗粒间距较小，增加了碰撞合并概率；而低负载量虽可延缓烧结，但活性位点绝对数量不足。初始颗粒尺寸分布越窄，烧结后的性能衰减越可预测。

载体性质：载体的比表面积、孔结构、表面酸性和金属–载体相互作用强度（MSI）是关键。强MSI（如Pt与CeO₂之间的强相互作用）可有效锚定金属颗粒，抑制迁移。介孔载体通过空间限域效应可物理阻隔颗粒合并。

如何抗烧结？

通过调控载体表面性质或引入助剂，形成强化学键锚定金属颗粒。例如，在Al₂O₃载体中掺杂Zr、Mg等元素可增加表面缺陷位点，增强与Pt颗粒的相互作用 。CeO₂、TiO₂等可还原性载体在高温下可形成金属–载体界面氧空位，有效抑制颗粒迁移。

图7. Pt@CeO₂核壳纳米结构的HRTEM/ADF-STEM图像（高温1000°C仍保持分散）。DOI: 10.1039/C6NR00170J

这是一种创新的抗烧结思路，通过引入高导热性二维材料（如石墨烯、氮化硼）作为热扩散层，快速导走反应热点，降低局部温度梯度，从而减缓原子扩散速率。

分子动力学模拟和实验验证表明，该策略可将Pt颗粒的烧结速率降低50%以上，同时改善催化剂的传质性能。

图8.2D 六方氮化硼（h-BN）构筑的抗烧结催化剂，耐 950 °C 的机理/示意图。DOI: 10.1021/acscentsci.0c00822

通过形成合金（如Pt-Ir、Pt-Sn）改变金属表面能和原子间结合力，提高热稳定性。第二金属组分可作为“结构稳定剂“，优先占据低配位位点，抑制表面原子迁移。

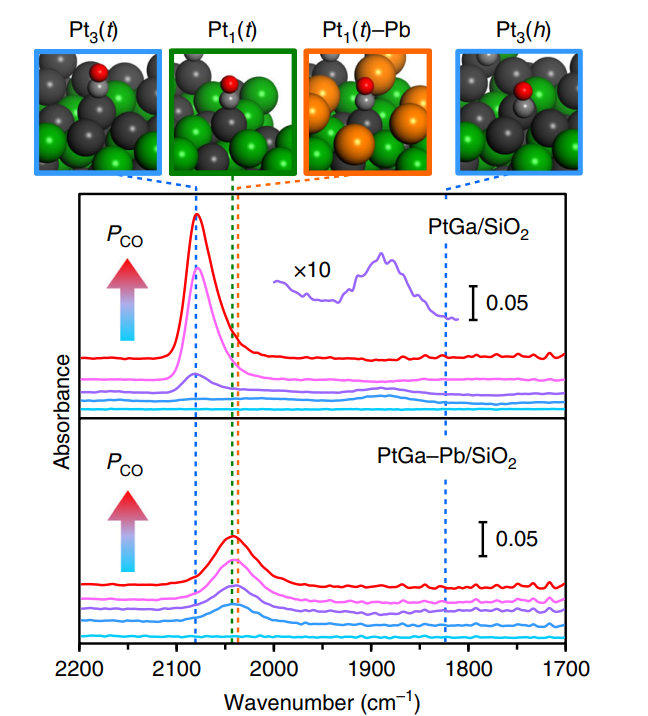

图9. 单原子Pt稳定于PtGa 间金属中的原位/机理图。DOI: 10.1038/s41467-020-16693-9

控制金属前驱体的浸渍、干燥和煅烧步骤，实现更均匀的初始分散。例如，采用原子层沉积（ALD）技术可实现金属的单分散负载，从根本上减少烧结驱动力。

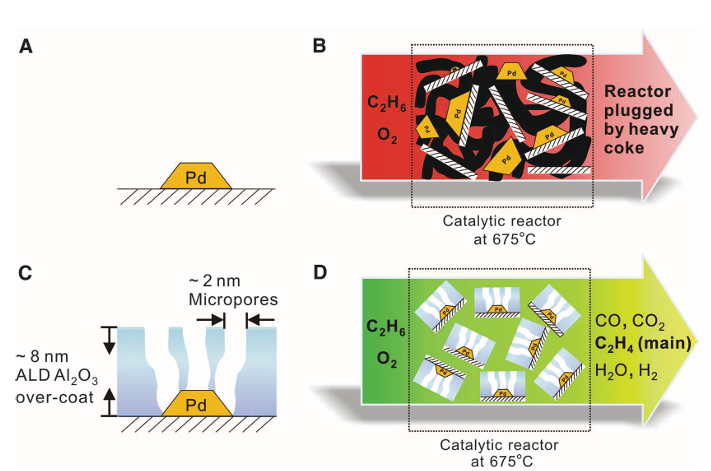

图10. ALD Al₂O₃过涂层抑制烧结/积碳的工作机理示意。DOI: 10.1126/science.1212906

【高端测试 找华算】

华算科技是专业的科研解决方案服务商，精于高端测试。拥有10余年球差电镜拍摄经验与同步辐射三代光源全球机时，500+博士/博士后团队护航，保质保量！

🏅已助力5️⃣0️⃣0️⃣0️⃣0️⃣➕篇科研成果在Nature&Science正刊及子刊、Angew、AFM、JACS等顶级期刊发表！

👉立即预约，抢占发表先机！
