什么是异质结内建电场？

异质结内建电场是半导体材料中一种重要的物理现象，尤其在光催化、太阳能电池、光电化学器件等领域具有广泛的应用价值。它是由两种不同半导体材料接触形成的界面处产生的电场，其形成机制与两种材料的能带结构差异密切相关。内建电场不仅影响载流子的分离和迁移行为，还对器件的电学和光学性能产生深远影响。

异质结是指由两种不同半导体材料组成的界面结构，通常具有不同的能带结构（如导带、价带、费米能级等）。由于两种材料的能带结构不同，它们在接触界面处会形成一个电势梯度，即内建电场。

这种电场的形成是由于两种材料在暗态下本征载流子浓度的差异，导致界面两侧电荷分布不均，从而形成空间电荷区（Depletion Region），并产生内建电场。

具体来说，当两种半导体材料接触时，由于它们的费米能级不同，电子会从费米能级较高的材料向费米能级较低的材料扩散，而空穴则相反。这种扩散导致界面两侧的电荷分布不均，形成空间电荷区。

在空间电荷区中，电子和空穴的浓度差异导致电场的形成，该电场的方向是从高电子浓度区指向低电子浓度区，从而形成内建电场。

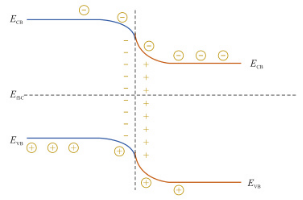

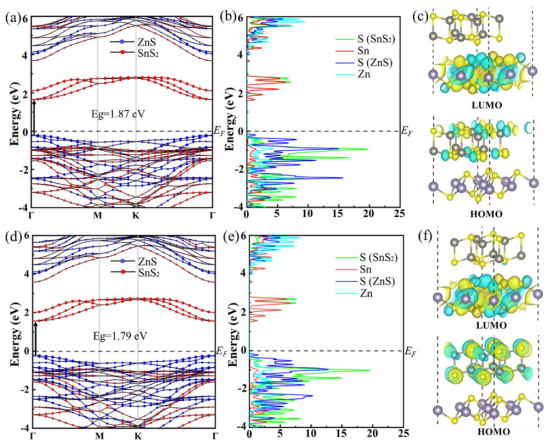

例如，左侧的蓝色曲线代表电子的费米能级（E_F），右侧的橙色曲线代表空穴的费米能级（E_F’）。虚线表示异质结的界面，界面两侧的电荷分布形成了内建电场。在界面左侧，电子的费米能级高于空穴的费米能级，表明电子在界面左侧积累，而空穴则向界面右侧移动。这种电荷分布导致了界面两侧的电场，即内建电场。

内建电场在异质结中起着关键作用，主要体现在以下几个方面：

促进光生载流子分离

在光催化和太阳能电池中，内建电场是驱动光生载流子（电子和空穴）分离的主要驱动力。当光子照射到异质结上时，光生电子和空穴在内建电场的作用下被加速分离，从而提高载流子的分离效率。例如，在CdS/g-C₃N₄异质结中，内建电场有效地解决了光吸收与氧化还原电位之间的热力学矛盾，促进了光生载流子的有效分离。

增强载流子迁移率

内建电场可以增强载流子的迁移率，从而提高器件的导电性能。例如，在γ-Al₂O₃/BaSnO₃异质结中，内建电场的形成使得界面处的电子浓度显著增加，从而提高了材料的导电性。

调控载流子迁移路径

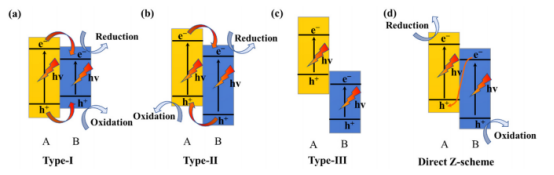

在Z型异质结中，内建电场可以调控光生载流子的迁移路径，使其按照“Z”形路径进行转移。例如，在Os-OsSe₂异质结中，内建电场能够显著降低析氢反应（HER）的反应势垒，从而提高反应效率。

抑制载流子复合

内建电场可以抑制载流子在界面处的复合，从而提高器件的性能。例如，在PDI/BiOI异质结中，内建电场不仅促进了光生载流子的分离，还通过抑制载流子复合，提高了光催化性能。

异质结内建电场在多个领域具有广泛的应用，主要包括：

光催化

在光催化领域，异质结内建电场被广泛用于提高光催化效率。例如，在CdS光催化剂中，通过构建异质结，可以显著提高光生载流子的分离效率，从而提高光催化性能。此外，在CQDs/g-C₃N₄异质结中，内建电场有效地解决了光吸收与氧化还原电位之间的热力学矛盾，促进了光生载流子的有效分离。

太阳能电池

在太阳能电池中，异质结内建电场是提高器件效率的关键因素。例如，在钙钛矿太阳能电池中，内建电场的调控可以显著提高载流子的分离效率和器件的性能。此外，在二维材料中，通过构建范德华异质结，可以实现高效的光生载流子分离，从而提高器件的光电转换效率。

光电化学器件

在光电化学器件中，异质结内建电场可以促进载流子的分离和迁移，从而提高器件的性能。例如，在CsPbBr₃/WO₃异质结中，内建电场可以驱动光生电荷的分离与迁移，从而提高光催化CO₂还原性能。

铁电材料

在铁电材料中，内建电场可以用于光电化学阴极保护。例如，在PbTiO₃铁电材料中，内建电场可以促进载流子的分离，从而提高器件的性能。

近年来，异质结内建电场的研究取得了显著进展，主要体现在以下几个方面：

新型异质结的构建

研究者正在探索多种新型异质结的构建方法，以提高内建电场的性能。例如，在Os-OsSe₂异质结中，通过调控材料的能带结构，可以显著提高内建电场的强度和稳定性。此外，在γ-Al₂O₃/BaSnO₃异质结中，通过调控材料的界面结构，可以实现高效的内建电场调控。

内建电场的动态调控

研究者正在探索内建电场的动态调控方法，以提高器件的性能。例如，在PDI/BiOI异质结中，通过原位表征技术，可以实时监测内建电场的变化，并优化器件的性能。

此外，在钙钛矿太阳能电池中，通过调控掺杂浓度和构建三维/二维异质结，可以实现高效的内建电场调控。

内建电场的理论研究

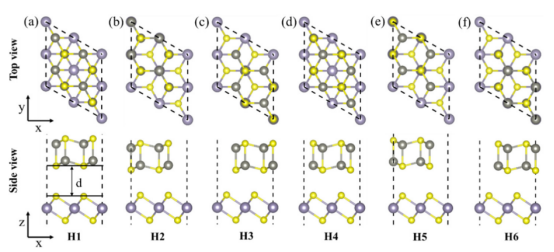

研究者正在通过理论计算和模拟方法，深入研究内建电场的形成机制和性能。例如，在InGaN/GaN异质结中，通过DFT方法可以精确计算内建电场的分布和强度。此外，在LSMO/SNTO异质结中，通过计算可以得到内建电场的分布和强度。
