态密度（Density of States, DOS）是固体物理和半导体物理中的一个核心概念，它描述了在单位能量范围内，固体中可被电子占据的量子态数量。态密度不仅反映了材料的电子结构特性，还在半导体器件的设计与优化中发挥着关键作用。以下将从态密度的基本概念、计算方法、在半导体中的应用以及其在现代半导体技术中的重要性等方面进行详细阐述。
一、态密度的基本概念

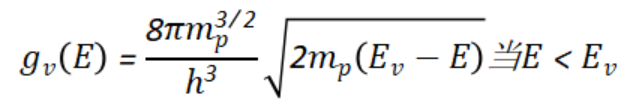

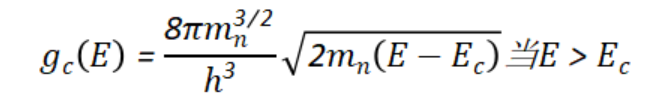

态密度是描述固体中电子能级分布的重要物理量，它表示单位体积内单位能量区间内的可用电子态数量。在半导体中，态密度通常分为导带态密度（gc(E)）和价带态密度（gv(E)），分别描述电子在导带和空穴在价带中的分布情况。态密度的数学表达式为：
其中，mn和mp分别是电子和空穴的有效质量，Ec和Ev是导带底和价带顶的能量。这些公式表明，态密度与能量的平方根成正比，且随着能量的增加而逐渐增加。
态密度的计算通常基于量子力学中的波函数和薛定谔方程，通过考虑电子的动量和能量关系，以及电子的有效质量，可以推导出态密度的表达式。在半导体中，态密度的计算需要引入等效质量的概念，将电子和空穴视为具有特殊质量的自由电子。
二、态密度的计算方法
态密度的计算方法多种多样，主要包括第一性原理计算、实验测量和近似模型。第一性原理计算基于量子力学的基本原理，通过求解电子的波函数和能量，可以精确地计算态密度。这种方法在研究新型半导体材料和器件时具有重要意义。
实验测量方面，态密度可以通过X射线发射光谱、紫外–可见吸收光谱等方法进行测定。这些方法能够提供材料的电子结构信息，从而揭示材料的电子性质。例如，在半导体中，态密度的测量可以揭示导带和价带的宽度、能隙以及电子和空穴的分布情况。
近似模型方面，态密度的计算也可以通过简化模型进行。例如，在非简并半导体中，电子主要集中在导带底附近，其分布可以用导带底有效态密度Nc描述。同样，价带中空穴的分布可以用价带顶有效态密度Nv描述。这些模型在工程应用中具有重要的指导意义。
三、态密度在半导体中的应用
态密度在半导体中的应用非常广泛，主要包括以下几个方面：
1. 预测材料的电子性质

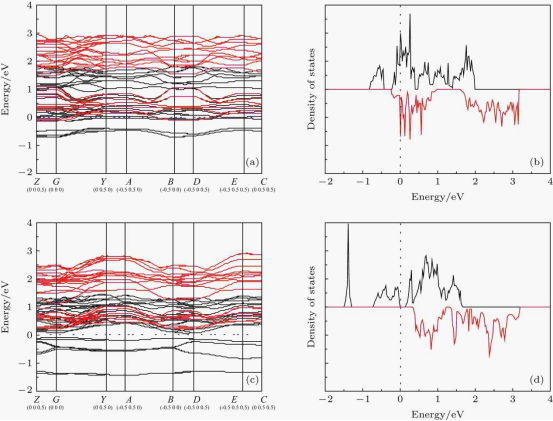

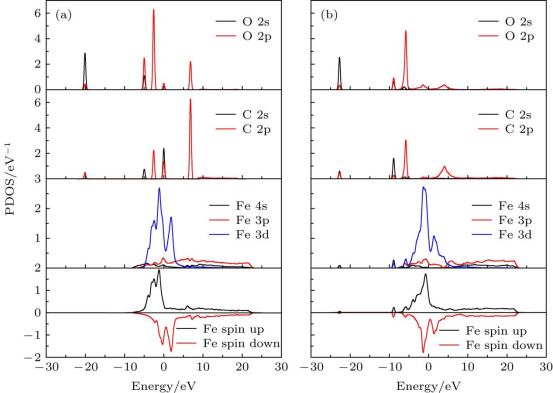

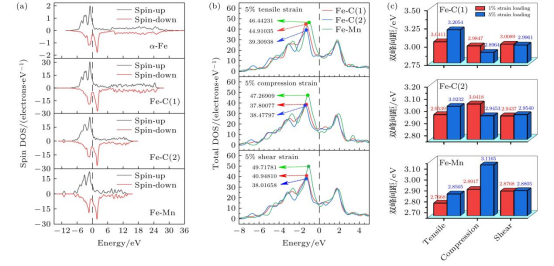

态密度计算可以提供材料的电子结构信息，从而揭示材料的电子性质。例如，通过计算材料的能带结构和态密度，可以预测材料的导电性和光学性质。态密度的分布情况可以反映材料的能带宽度和能隙，这对于设计高性能半导体器件至关重要。
2. 优化半导体器件性能
半导体器件的性能取决于材料的电子结构和能带结构。通过计算材料的态密度，可以优化半导体器件的性能。例如，通过调整半导体的带隙大小，可以改善其光电转换效率。态密度的分布情况可以指导半导体器件的设计，使其在特定能量区间内具有更高的载流子浓度。
3. 分析杂质和缺陷的影响
态密度的分布情况还可以反映材料中杂质和缺陷的影响。例如，在非简并半导体中，电子主要来自杂质电离，其分布可以用导带底有效态密度
描述。在掺杂半导体中，杂质的电离程度和分布情况可以通过态密度的测量进行分析。态密度的分布情况还可以揭示材料中的缺陷和杂质对电子分布的影响。
4. 研究量子点和纳米结构
态密度在研究量子点和纳米结构中也具有重要意义。例如，在量子点中，电子的态密度为δ 函数形式，为分立态密度，类似气体原子的分立光谱。态密度的分布情况可以反映量子点的尺寸和形状对电子态的影响。在量子点中，态密度的分布情况可以指导量子点器件的设计和优化。
四、态密度在现代半导体技术中的重要性
随着半导体技术的不断发展，态密度的概念和应用也在不断扩展。在现代半导体技术中，态密度的计算和分析对于开发新型功能材料和器件具有重要意义。例如，在光电催化材料中，态密度的分布情况可以指导材料的电子结构设计，从而提高其催化效率。在超导材料中，态密度的分布情况可以揭示材料的超导特性，从而指导超导材料的开发。
态密度的计算和分析在半导体器件的设计和优化中具有重要的指导意义。通过态密度的分布情况，可以优化半导体器件的性能，提高其导电性和光电转换效率。此外，态密度的计算和分析还可以揭示材料的电子结构和能带特性，从而指导新型半导体材料的开发。
五、结论
态密度是固体物理和半导体物理中的一个核心概念，它描述了固体中电子能级分布的重要特性。态密度的计算方法多种多样，包括第一性原理计算、实验测量和近似模型。
态密度在半导体中的应用非常广泛，主要包括预测材料的电子性质、优化半导体器件性能、分析杂质和缺陷的影响以及研究量子点和纳米结构。在现代半导体技术中，态密度的计算和分析对于开发新型功能材料和器件具有重要意义。
通过态密度的分布情况，可以优化半导体器件的性能，提高其导电性和光电转换效率，从而推动半导体技术的进一步发展。
