静电势图是反映材料内部电荷分布和电势变化的重要图像工具，通常通过第一性原理计算获得。
它展示了由于离子核和电子分布共同产生的电场作用下，不同区域的电势能高低，从而揭示电子可能的迁移路径、界面电荷积累、化学反应活性位点等关键信息。
静电势图常用于分析材料表面吸附、界面特性、缺陷效应以及二维材料异质结的能带对齐等现象。
通过对静电势的空间分布进行可视化，可以更直观地理解材料的电学和化学性质。
在化学与材料科学的研究中，静电势图如同分子世界的 “气象图”，将抽象的电荷分布转化为直观的视觉语言。
对于有机化学家而言，它是预测亲电取代位点的 “导航仪”；在药物研发领域，它是解析蛋白质–配体相互作用的 “扫描仪”；而在材料表面研究中，它则是揭示催化活性位点的 “显微镜”。
通过颜色与电势值的映射，这类图谱不仅能解释已知化学反应的机理，更能预测分子在复杂环境中的行为趋势。
静电势（ESP）的本质，是空间中电荷分布的能量 “投影”。通俗地说，它描述了一个单位正电荷在分子周围不同位置所感受到的电势能 —— 正电荷倾向于向低电势区域移动，负电荷则反之。数学上，其简化表达式为库仑势的叠加：
其中，分子中的原子核电荷（qi）与电子密度（ρ(r‘)）共同决定了各点的电势值。
静电势图的可视化形式丰富多样：二维等势线图以同心圆或曲线勾勒电势高低，类似地理等高线；三维表面电势图通过立体曲面展示分子轮廓与电势起伏；而最常用的分子表面静电势图，则以颜色编码（如红色代表负电势、蓝色代表正电势）覆盖分子范德华表面，使电荷聚集区与贫电子区一目了然。这些图形构成了从抽象计算到直观分析的关键纽带。

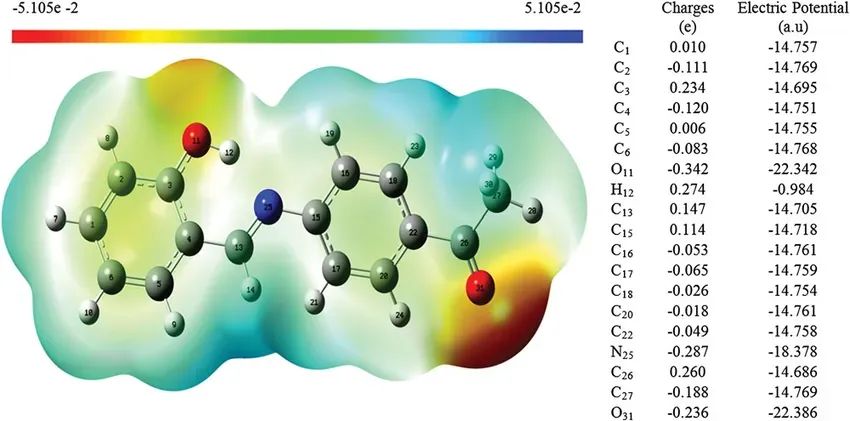

https://doi.org/10.1016/j.molstruc.2023.135208
静电势图的解读始于对颜色标尺的精准认知：红色区域（负电势）象征电子富集，是亲核试剂的 “理想靶点”，如醛基的氧原子区域；蓝色区域（正电势）代表缺电子环境，易吸引亲电试剂，例如烯烃双键的π电子离域区。
电势值的量化范围（通常为-50至+50kcal/mol）需结合体系特性，例如水溶液中的离子对电势差可能远超气相分子。
分析时需聚焦三大核心维度：高电势区域的几何位置（如苯酚的羟基邻位高电势预示亲电取代优先发生于此）、电势梯度的陡峭程度（梯度越大，电荷分离越显著，分子极性越强），以及对称性匹配度（对称分子如苯的电势分布均匀，而手性分子则呈现不对称色彩分布）。
此外，极性基团是电势图的 “指纹特征”—— 氨基（-NH₂）的孤对电子形成局部红色区域，而酯基（-COO-）的碳氧双键则展现显著的蓝–红分区。

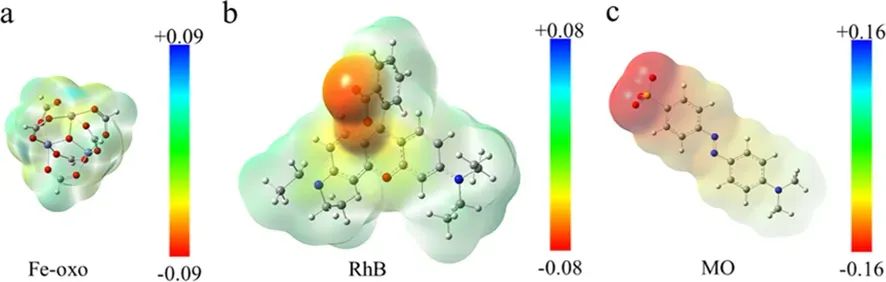

DOI:10.1021/acsomega.2c01953
在有机反应机理研究中，硝基苯的静电势图成为亲电取代的 “活教材”：硝基（-NO₂）的强吸电子效应使苯环间位的负电势（约-15kcal/mol）显著高于邻、对位（约-25kcal/mol），这与实验中硝基苯的亲电取代主要发生在间位的结果完全吻合。
电势图的预测能力，为合成路线设计提供了 “先计算后实验” 的高效模式。药物设计领域，靶标蛋白的静电势分析是分子对接的核心环节。
例如，HIV蛋白酶的活性口袋呈现强正电势（+20kcal/mol），与之适配的抑制剂需携带磺酸基（-SO₃H）等负电荷基团，通过静电互补增强结合力。通过对比抑制剂与靶点的电势分布，可量化评估结合能，缩短先导化合物筛选周期。
材料表面研究中，铂催化剂的静电势图揭示了吸附机制的微观本质：表面台阶位点的高电势区域（+10eV）对CO分子的吸附能比平面位点高0.5eV，这种差异直接决定了催化反应的速率。电势图为催化剂纳米结构设计提供了原子级别的优化依据。

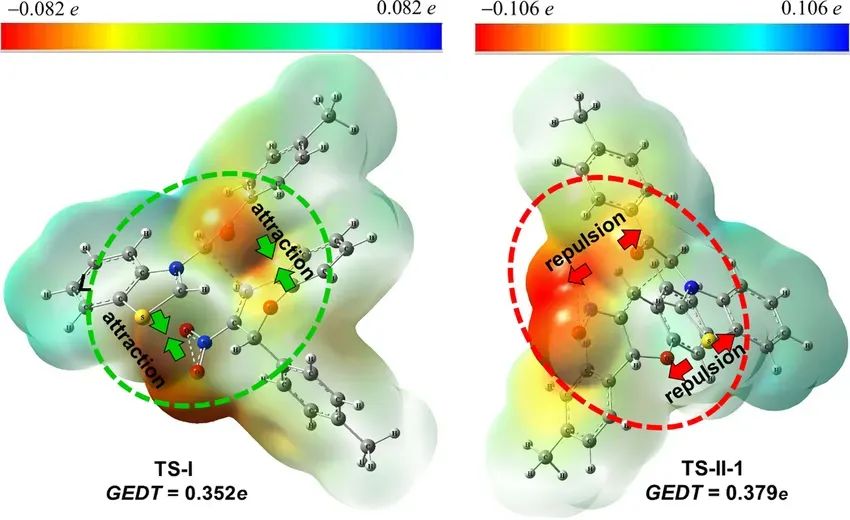

DOI:10.1080/00268976.2016.1178822
解读静电势图需规避三大认知偏差：颜色≠活性—— 某酰胺的羰基虽呈现深红色（负电势-30kcal/mol），但受限于酰胺键的共轭效应，其亲核活性可能低于颜色较浅的酯基。
溶剂效应重塑电势 landscape—— 气相中羧酸的负电势集中于羟基（-40 kcal/mol），而在水中，氢键网络使负电势扩散至整个羧基（-55kcal/mol）。
静态图≠动态过程—— 酶与底物结合时的构象变化可使活性位点电势改变10 kcal/mol以上，需结合分子动力学模拟实现 “动态校正”。
计算与可视化工具是应用静电势图的 “左膀右臂”：Gaussian通过DFT计算提供高精度电势数据，其B3LYP/6-31G*方法对小分子的电势预测误差低于3%；VMD（Visual Molecular Dynamics）支持自定义颜色映射与透明渲染，适合生成 publication 级别的三维电势图；Multiwfn则能自动计算分子表面电势极值，生成电势–体积分布图，助力定量分析。
学习资源方面，《Chemical Reviews》中《Electrostatic Potentials in Chemistry and Biology》综述提供理论框架，而Coursera平台的 “Molecular Visualization for Chemists” 课程则通过实操案例讲解从计算到成图的全流程。此外，ResearchGate上的“Electrostatic Potential Mapping”小组是获取前沿技巧的优质社区。
DOI:10.1007/s00214-023-03080-y
静电势图以 “所见即所得” 的方式，将量子化学计算转化为可解读的科学洞见。无论是解释反应机理、优化药物设计，还是指导材料开发，其核心价值在于建立 “电荷分布–分子行为” 的直接关联。
展望未来，技术革新将推动静电势分析迈向新维度：飞秒激光诱导的动态电势成像技术可捕捉化学反应中飞秒级的电荷转移过程；机器学习算法（如Transformer模型）则能通过分析百万级电势图数据库，预测未知分子的反应活性；而跨尺度模拟（从量子力学到分子动力学）的融合，将实现静电势从 “静态快照” 到 “动态电影” 的升级。
在这个数据驱动的时代，静电势图不仅是分子科学的 “语言”，更将成为连接实验、理论与人工智能的通用接口，引领我们走向精准预测物质性质的新范式。
