一文掌握介电函数：概念解析、绘制技巧与材料设计应用

介电函数是描述材料在外加电场作用下电极化特性的重要物理量，其定义为材料内部电场与电位移之间的关系。

本文将从介电函数的基本概念、绘制方法、分析技巧、关键点以及在材料设计中的指导意义等方面展开详细讨论，并结合我搜索到的资料进行说明。

介电函数的基本概念

介电函数（Dielectric Function）是描述材料在电磁波辐射场中响应的物理量，通常用复数形式表示，包括实部和虚部。其中，实部反映材料对电磁波的吸收能力，而虚部则描述材料的极化效应。介电函数的数学表达式为：

其中，

是介电常数的实部，表示材料对电磁波的反射能力；一文掌握介电函数：概念解析、绘制技巧与材料设计应用

是虚部，表示材料的吸收能力。这两个部分共同决定了材料的光学性质，如折射率、吸收系数等。

如何绘制介电函数图

绘制介电函数图通常需要实验测量或理论计算的结果。以下是一些常见的绘制步骤：

1. 数据准备：

收集材料在不同频率下的介电函数值，包括实部和虚部。

2. 坐标设置：

横轴通常表示频率（ω），单位可以是赫兹（Hz）或电子伏特（eV），纵轴表示介电函数值。

3. 曲线绘制：

实部通常用实线表示，颜色可以为红色或蓝色。

虚部通常用虚线表示，颜色可以为绿色或紫色。

在某些情况下，还会绘制绝对值曲线以更直观地展示整体变化趋势。

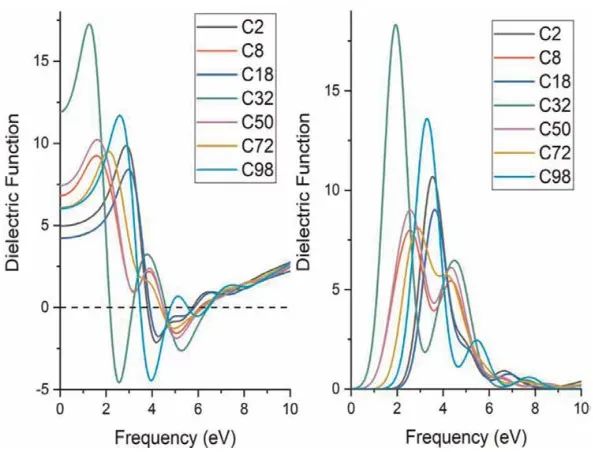

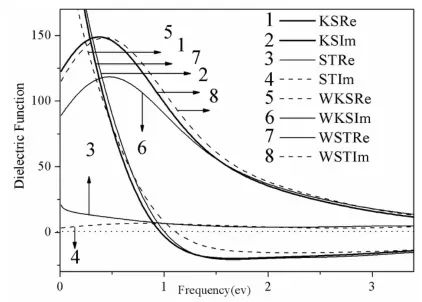

例如，在图中，展示了不同碳链长度材料的介电函数随频率变化的曲线。左侧图表显示了低频段的极化现象，右侧则放大了高频段的变化趋势。

如何分析介电函数

介电函数的分析主要集中在以下几个方面：

频率依赖性：

实部和虚部随频率的变化趋势反映了材料的电磁特性。例如，某些材料在低频段表现出明显的极化效应，而在高频段则表现为吸收增强。

高频区域的峰值通常与材料的电子跃迁有关，如带隙能量。

极值分析：

实部的最大值对应于材料的反射率最高点，而虚部的最大值则对应于吸收率最高点。

在某些情况下，实部和虚部可能存在交叉点，这表明材料在特定频率下同时具有高反射率和高吸收率。

材料特性推断：

实部的变化可以反映材料的折射率和反射率。

虚部的变化可以揭示材料的损耗特性，如吸收损耗和散射损耗。

例如，在图中，展示了四种不同结构Cu₂ZnSnO₂S材料的介电函数实部和虚部变化。通过观察频率对实部和虚部的影响，可以推断出这些材料在不同频率下的光学行为。

介电函数的关键点

频率依赖性：

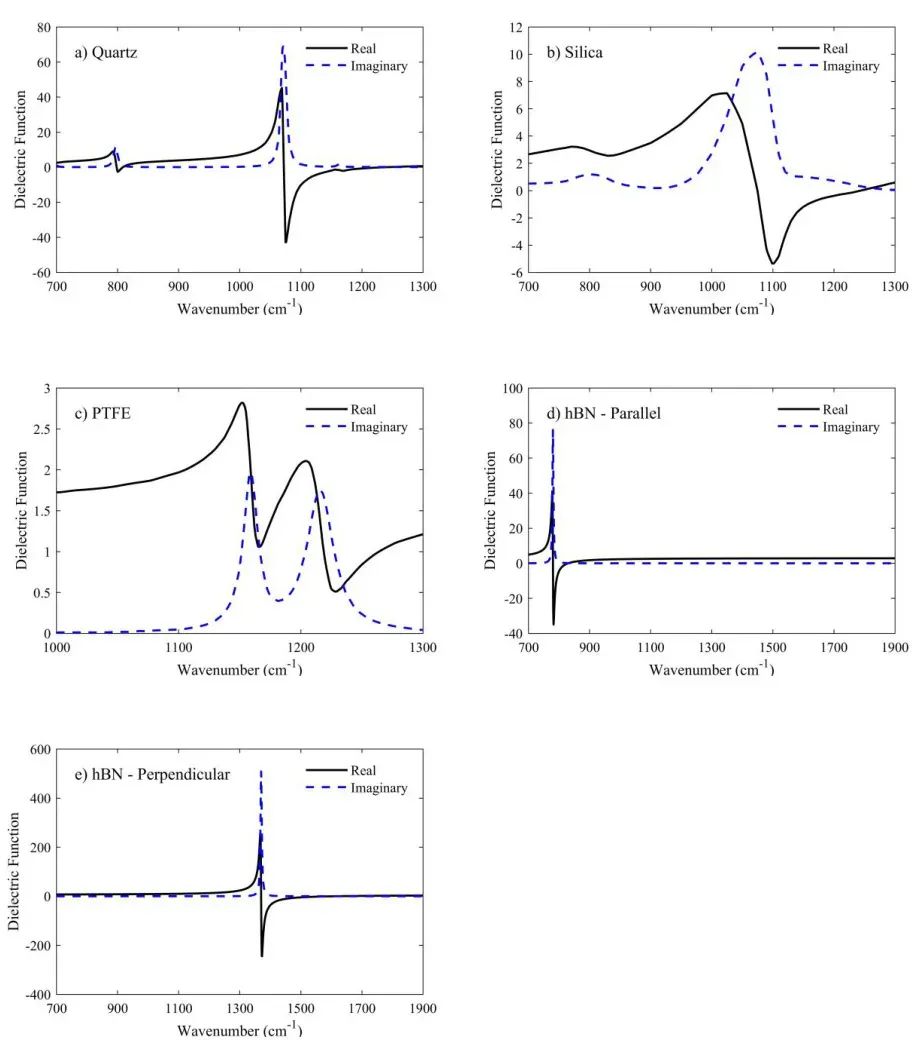

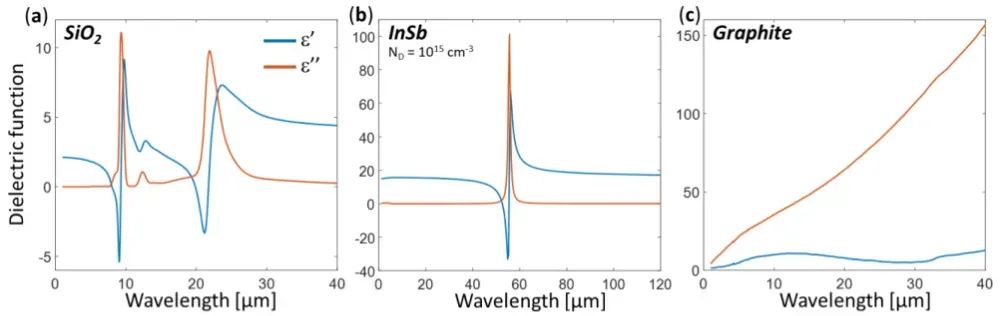

不同材料的介电函数随频率的变化趋势各异。例如，石英和玻璃在特定波数范围内表现出明显的峰值，而聚四氟乙烯（PTFE）则在1100 cm⁻¹和1210 cm⁻¹附近有两个显著峰值。

极值点：

实部和虚部的最大值或最小值往往对应于材料的重要物理特性。例如，在图中，Sr₂rO₃材料在约6 eV处的实部峰值表明了其高反射率。

频率范围：

在低频段，介电函数通常表现为高实部和低虚部，表明材料具有较高的反射率和较低的吸收率。

在高频段，虚部逐渐增大，表明材料的吸收能力增强。

温度效应：

温度变化会影响介电函数的形状和峰值位置。例如，在图中二氧化硅（SiO₂）的介电函数随温度变化表现出不同的峰值位置。

介电函数对材料设计的指导意义

介电函数是材料设计的重要参考参数，尤其在光学、电子和能源领域具有广泛的应用。以下是一些具体的应用场景：

光学器件设计：

通过分析介电函数的频率依赖性和极值点，可以选择适合特定波长范围的材料。例如，在光伏器件中，选择高反射率和低吸收率的材料可以提高光电转换效率。

电磁屏蔽材料：

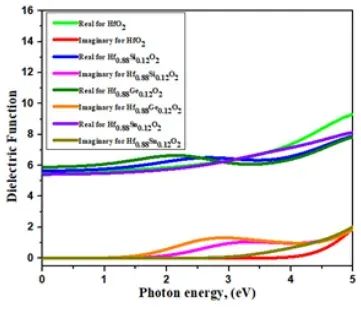

高虚部的材料通常具有良好的吸收能力，可用于设计电磁屏蔽材料。例如，在图中HfO₂和HfO₂GeO₂等材料表现出较高的虚部峰值，表明其在高频段具有良好的吸收性能。

传感器设计：

介电函数的变化可以反映材料的微小变化，因此可用于设计高灵敏度传感器。例如，在图4中，Sr₂rO₃材料的介电函数随能量的变化可以用于检测微弱信号。

能源存储材料：

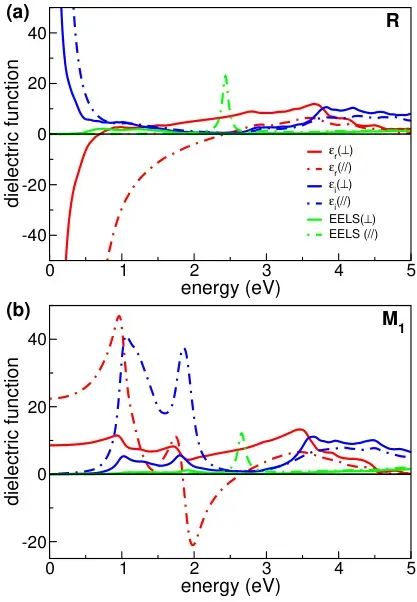

在超级电容器和电池中，介电函数可以反映材料的电荷存储能力。例如，在图中，La₂/3Sr₁/3VO₃薄膜的介电函数分析表明其具有良好的电荷存储性能。

二维材料研究：

二维材料的介电函数可以通过第一性原理计算获得，并用于指导其在光电器件中的应用。例如，在图中二维半导体材料的介电函数分析揭示了其在准二维结构中的屏蔽效应。

文献案例

图中展示了混合卤化物钙钛矿的介电函数，包括实部ε₁和虚部ε₂，其分析如下：

实部ε₁(ω)分析：实部ε₁(ω)描述了材料在电场作用下储存电能的能力。在图 7a 中，不同混合卤化物钙钛矿的ε₁(ω)随能量变化呈现出不同的趋势。

静态频率ε₁(0)的值在 4.72 – 3.12 之间变化，如从CsPbI₃到CsPbCl₃，随着卤离子中溴（Br）和氯（Cl）含量的增加，ε₁(0)逐渐减小。

这表明随着卤离子电负性的增加，材料储存电能的能力有所变化，可能影响材料在电场中的极化行为，进而对其在电子器件中的性能产生影响。

虚部ε₂(ω)分析：虚部ε₂(ω)代表化合物吸收辐射的情况，反映了材料的光吸收特性。从图 7b 可知，ε₂(ω)在 3.42 – 6.68eV 之间有主要吸收峰，且在光子能量达到带隙能量之前，ε₂(ω)的值为零。

这意味着当光子能量低于带隙能量时，材料几乎不吸收光子，只有当光子能量达到或超过带隙能量，才会发生从价带顶（VBM）到导带底（CBM）的直接光学跃迁，产生光吸收。

此外，随着 Br 和 Cl 浓度的增加，吸收峰位置可能会发生移动，进一步说明卤离子组成的变化对材料光吸收特性有显著影响。

通过对图中介电函数实部和虚部的分析，可以深入了解混合卤化物钙钛矿在光与物质相互作用过程中的电学和光学响应特性，为其在光学和光电器件中的应用提供重要理论依据。

总结

介电函数是描述材料电磁特性的核心参数，其分析和应用贯穿于多个领域。通过绘制和分析介电函数图，可以深入了解材料的光学性质、吸收特性以及频率响应行为。

此外，介电函数的关键点如极值、频率依赖性和温度效应等为材料设计提供了重要的指导意义。未来的研究应进一步结合实验与理论计算，探索更多新材料的介电特性及其潜在应用。
