本文详细讲解SiC的光学性质，包括折射率、介电函数、吸收系数等，并结合相关文献和实验数据进行分析。
折射率是描述光在介质中传播速度变化的物理量，通常用 n 表示。对于SiC，其折射率随波长和入射角的变化而变化。在可见光和近红外波段，SiC的折射率通常在2.0到3.5之间变化。

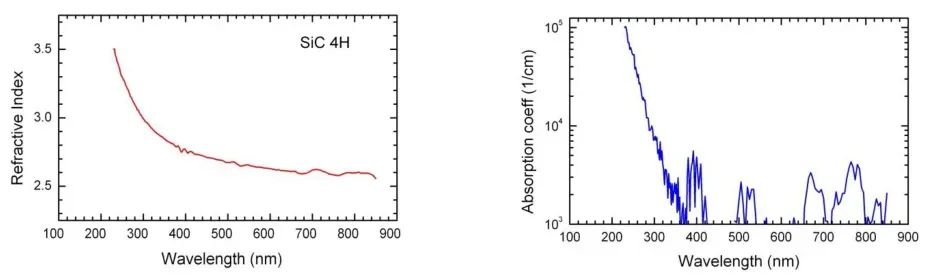

例如，在200nm到900nm的波长范围内，4H-SiC的折射率从约3.5下降到约2.5。此外，SiC的折射率还受到晶体结构的影响。例如，3C-SiC、4H-SiC和6H-SiC的折射率在不同波长下表现出不同的变化趋势。
在 3.53eV的光子能量下，3C-SiC的折射率约为3.5，而6H-SiC的折射率则略低。这些差异可能与晶体结构的对称性和电子结构有关。
介电函数是描述材料在电磁场中极化响应的物理量，通常用 ε(ω) 表示，其中 ω 是光子频率。介电函数的虚部 ε‘‘ 与材料的吸收能力密切相关，而实部 ε‘ 则与材料的折射率有关。
对于SiC，介电函数的虚部主要由能带结构中的电子激发所决定。例如，在3C-SiC中，介电函数的虚部由能带结构的计算直接得到，而实部则通过 Kramers-Kronig（K-K）色散关系计算得出。
在 2.5eV的波段，SiC的介电函数表现出明显的峰，表明该波段是SiC的主要吸收区域。此外，SiC的介电函数还受到掺杂和缺陷的影响。例如，P掺杂可以扩大SiC的光吸收范围，并增加其折射率和吸收系数。
吸收系数是描述材料对光的吸收能力的物理量，通常用 α 表示。吸收系数越高，材料对光的吸收能力越强。对于SiC，其吸收系数在可见光和近红外波段表现出显著的变化。

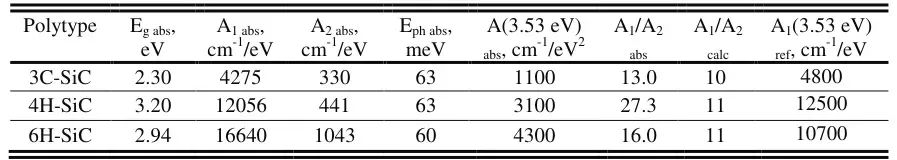

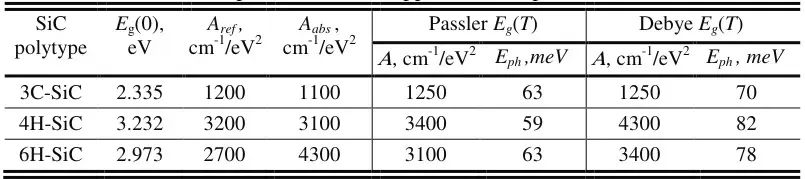

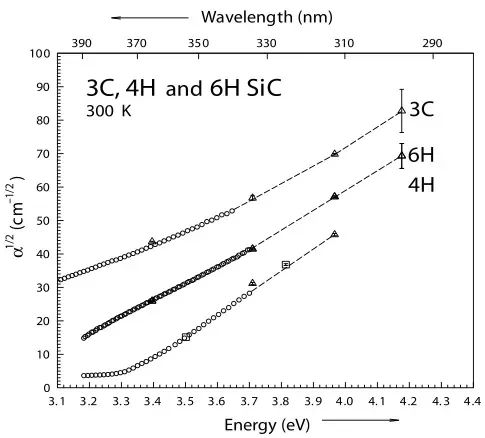

例如，在300K温度下，3C-SiC、4H-SiC和6H-SiC的吸收系数在不同波长下表现出不同的变化趋势。在3.53eV的光子能量下，3C-SiC的吸收系数约为1100cm⁻¹/eV²，而6H-SiC的吸收系数约为1000cm⁻¹/eV²。
此外，SiC的吸收系数还受到晶体结构和掺杂的影响。例如，β-SiC和6H-SiC的吸收系数在不同波长下表现出不同的变化趋势。

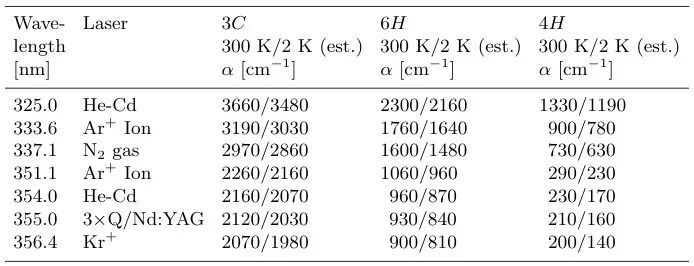

在 325.0nm波长下，He-Cd激光器在300K时的3C-SiC吸收系数约为3660cm⁻¹，而6H-SiC的吸收系数约为2300cm⁻¹。这些差异可能与晶体结构的对称性和电子结构有关。
SiC存在多种晶体结构，包括 3C、4H、6H、2H、8H等。不同晶体结构的SiC在光学性质上表现出显著的差异。例如，3C-SiC是一种立方晶系，而4H-SiC和6H-SiC是六方晶系。
这些晶体结构的差异导致了SiC在折射率、介电函数和吸收系数上的不同表现。例如，3C-SiC的折射率在3.53eV的波段约为3.5，而6H-SiC的折射率约为3.0。
此外，不同晶体结构的SiC在吸收系数上也表现出不同的变化趋势。例如，3C-SiC的吸收系数在3.53eV的波段约为1100cm⁻¹/eV²，而6H-SiC的吸收系数约为1000 cm⁻¹/eV²。这些差异可能与晶体结构的对称性和电子结构有关。
掺杂可以显著改变SiC的光学性质。例如，P掺杂可以扩大SiC的光吸收范围，并增加其折射率和吸收系数。在第一性原理计算中，P掺杂可以改变SiC的晶格常数和带隙，从而影响其光学性质。
例如，P掺杂可以增加SiC的晶格常数，并降低其带隙，从而增加其吸收系数。此外，掺杂还可以引入杂质能级，从而改变SiC的光学性质。
例如，B、N、Al、P掺杂可以引入杂质能级，从而改变SiC的吸收系数和折射率。这些变化可能与掺杂元素的电子结构和与SiC的相互作用有关。
SiC的纳米结构，如纳米管和纳米颗粒，也会影响其光学性质。例如，SiC纳米管的带隙随直径的增加而增加，并且当直径大于约20 Å时，带隙接近SiC薄膜的带隙。
此外，SiC纳米颗粒的发光性质与尺寸有关，随着尺寸的减小，其发光效率增加。这些变化可能与纳米结构的量子限制效应和表面效应有关。
SiC的光学性质使其在多个领域具有广泛的应用前景。例如，在光电子器件中，SiC的高折射率和吸收系数使其成为理想的光波导材料。在激光器中，SiC的高吸收系数使其成为理想的激光介质。

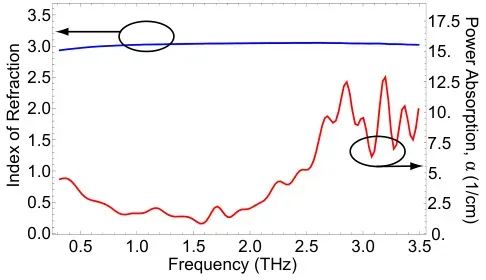

在传感器中，SiC的高折射率和吸收系数使其成为理想的光探测器材料。此外，SiC的光学性质还使其在太赫兹波段具有重要的应用价值。例如，SiC在3.0THz附近表现出显著的吸收峰，这可能与材料的特定光学特性有关。
SiC的光学性质，包括折射率、介电函数和吸收系数，是其在光电子、激光器、传感器等应用中的关键因素。
这些性质受到晶体结构、掺杂和纳米结构的影响。例如，不同晶体结构的SiC在折射率、介电函数和吸收系数上表现出不同的变化趋势。
掺杂可以显著改变SiC的光学性质，而纳米结构则可能进一步增强其光学性能。因此，SiC的光学性质的研究对于开发新型光电子器件和材料具有重要意义。
声明：如需转载请注明出处（华算科技旗下资讯学习网站-学术资讯），并附有原文链接，谢谢！
