说明：文章中华算科技系统阐述了PN结的形成原理、能带结构特征及其在整流与光电转换中的核心作用。通过阅读，您将掌握PN结的载流子扩散与内建电场形成机制，学会分析能带弯曲与偏压响应的关系，为设计半导体器件、光电子元件和能源转换系统提供坚实的理论基础。
PN结是由P型半导体和N型半导体在空间上紧密接触而形成的异质区域。P型半导体因受主杂质掺杂而含有高浓度空穴，N型半导体因施主杂质掺杂而富含自由电子。
当二者结合时，界面区域由于载流子浓度不均而表现出复杂的电荷转移与能带调节行为，形成一个特殊的电荷输运结构。这种空间非均匀性导致体系内部出现电场与势垒结构，从而使PN结成为半导体器件最基本的功能单元。
PN结的形成起源于两类掺杂半导体的载流子浓度差异。P型半导体因引入受主杂质而形成高浓度空穴，同时电子浓度极低。N型半导体则因施主杂质而富含自由电子，空穴浓度极低。当两者接触时，载流子将依据浓度梯度发生扩散：N区的多子（电子）扩散至P区，P区的多子（空穴）扩散至N区。

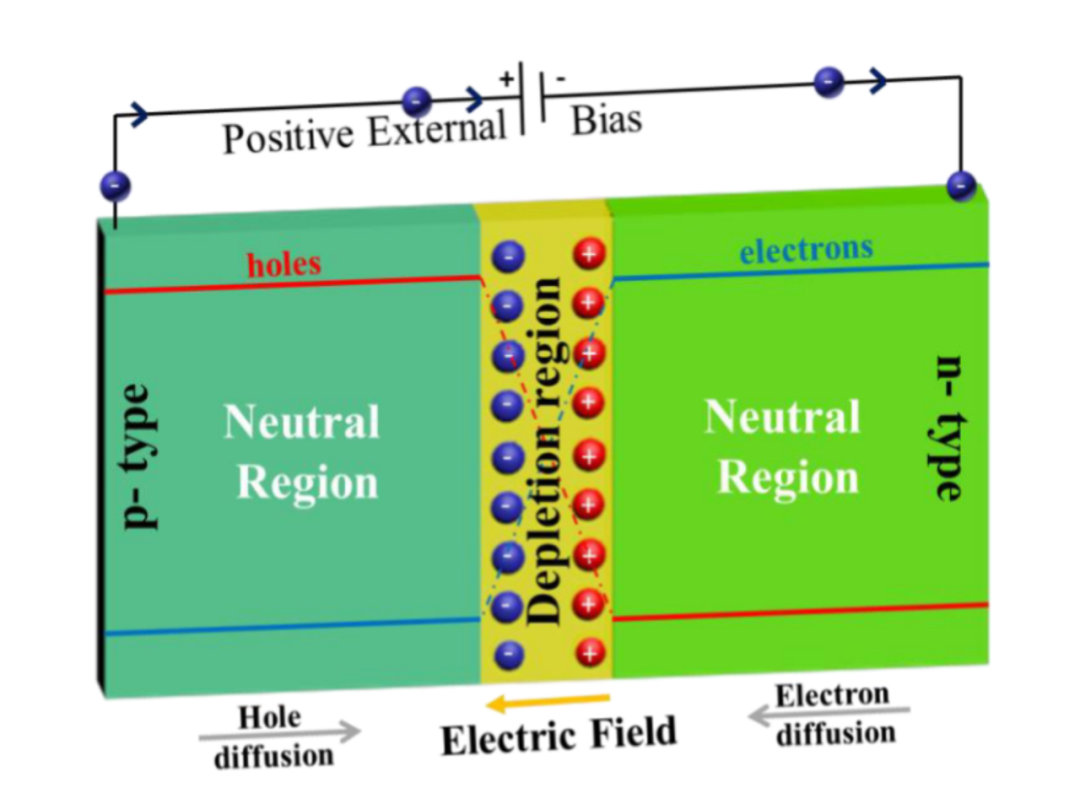

扩散过程导致P区接收电子而部分受主离子被中和，N区接收空穴而部分施主离子被中和，进而在界面附近留下固定的离化受主负离子和施主正离子。这一区域内的固定电荷形成了空间电荷区，并在局域尺度上建立了内部电场。该电场方向由N区指向P区，能够阻止载流子的进一步扩散（图1）。
图1. PN结的原理。DOI: 10.53010/kobai04.2022.06。
由于N区费米能级靠近导带，P区费米能级靠近价带，二者接触后，电子系统趋于热力学平衡，费米能级在整个体系中保持一致，从而导致能带的重新排布。P区的价带顶和导带底向下弯曲，N区的能带则向上弯曲，以抵消载流子浓度差异所带来的电化学势差。

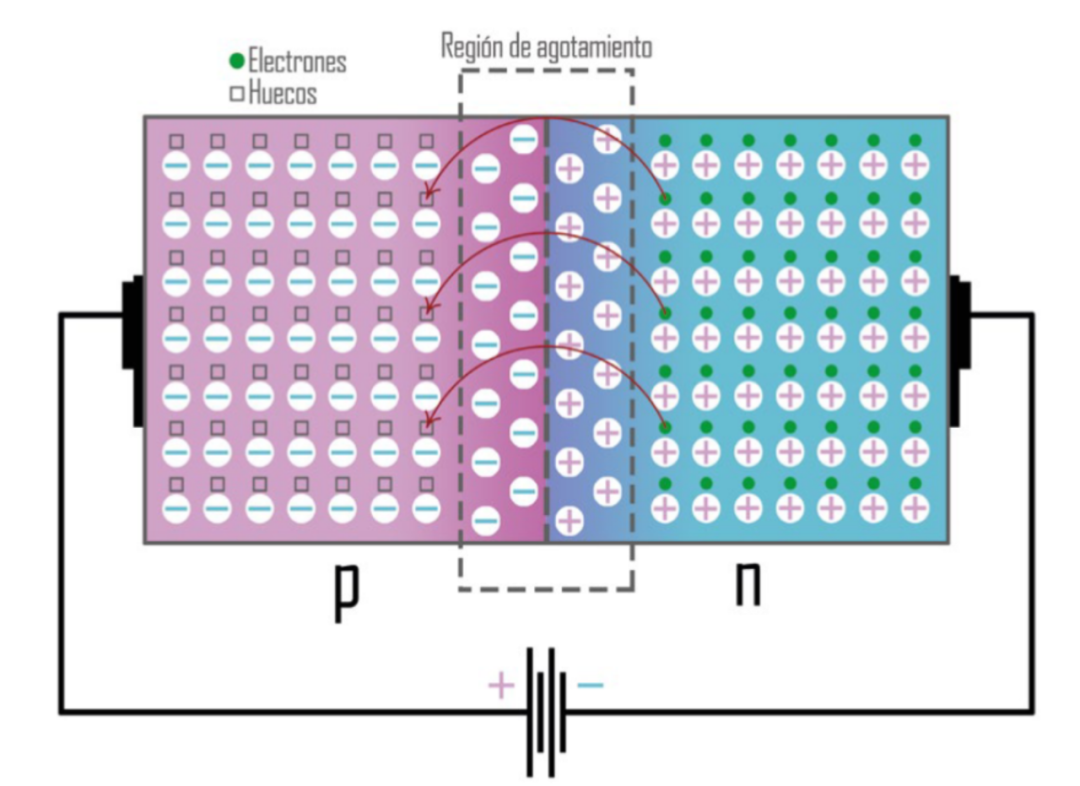

空间电荷区宽度则与掺杂浓度密切相关，掺杂浓度越高，电荷密度越大，屏蔽效应越强，因此耗尽层宽度反而减小。这一电荷分布与电场建立的过程可通过泊松方程与连续性方程的自洽解予以描述。这一机制不仅阐释了PN结的静态性质，也为理解其在外加电压作用下的动态响应提供了理论支撑（图2）。
图2. PN结的工作机制。https://scholarworks.uno.edu/td/2045。

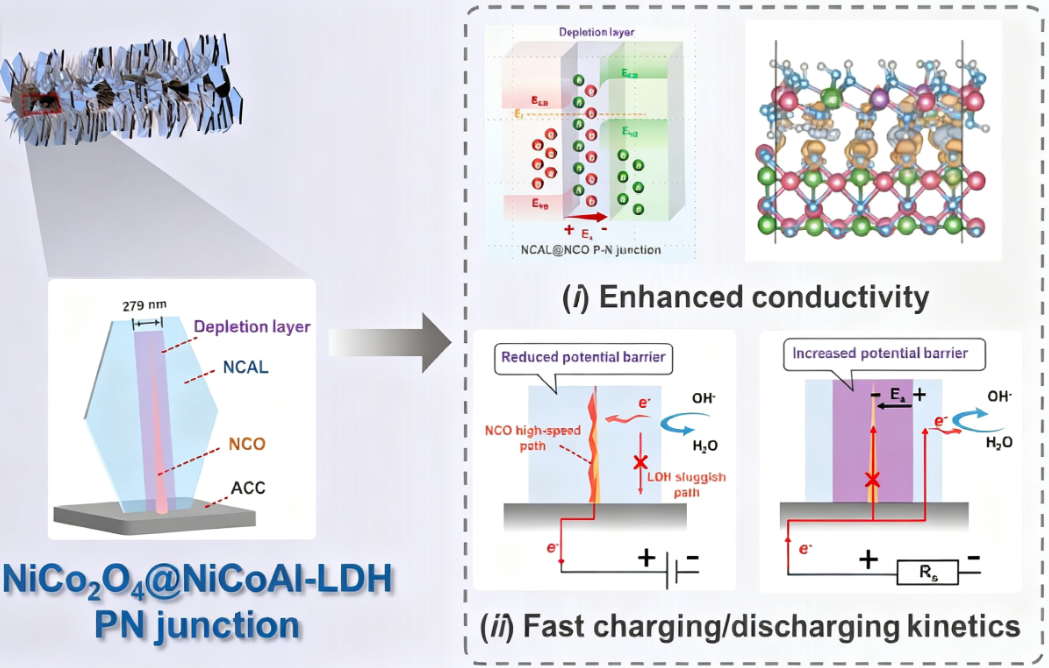

PN结的功能主要体现在电学与光学两个方向。电学方面，PN结表现出显著的单向导电性，即所谓整流效应。在正向偏置下，外加电场降低势垒高度，载流子能够跨越结区，从而形成大电流，表现为正向导通（图3）。
在反向偏置下，势垒高度增大，耗尽层加宽，扩散电流被抑制，仅有由少子贡献的反向饱和电流存在，表现为强烈的非对称电流特性。
图3. 法拉第PN结设计策略提升电化学性能的机制。DOI: 10.1016/j.cej.2024.150981。

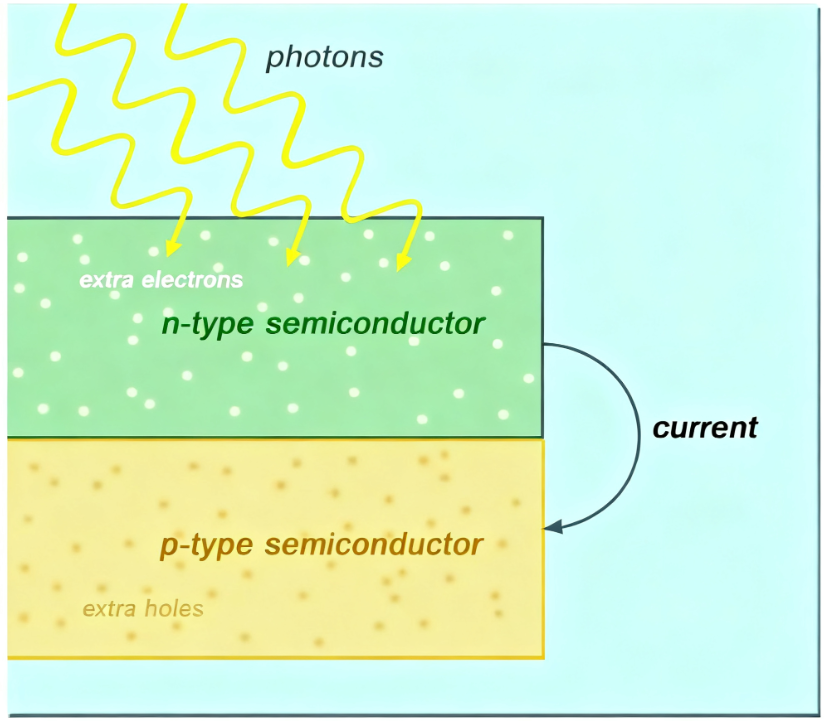

光学方面，PN结可在光吸收和载流子分离的过程中实现光电转换，如光电二极管与太阳能电池的工作原理。也可在载流子复合过程中实现光子发射，构成发光二极管（LED）的物理基础。因此，PN结不仅是电子器件的核心元件，更是光电子器件与能量转换系统的基本功能单元（图4）。
图4. PN结在太阳能电池中的应用。ISSN: 1693-6930。
