半导体特性全解析：本征、N型与P型半导体的载流子与能带结构

本文系统介绍了半导体的基本定义与特性，包括其介于导体和绝缘体之间的导电性能以及热敏、光敏和掺杂特性。重点分析了本征半导体、N型半导体和P型半导体的载流子特性、能带结构及电导率差异。

本征半导体的载流子由本征激发产生，电子与空穴浓度相等；N型半导体的多数载流子为自由电子，由五价杂质提供；P型半导体的多数载流子为空穴，由三价杂质提供。文章还对比了三者在能带结构、费米能级位置和导电性能上的区别，并探讨了温度对半导体电导率的影响。这些基础知识为理解半导体器件的工作原理奠定了重要基础。

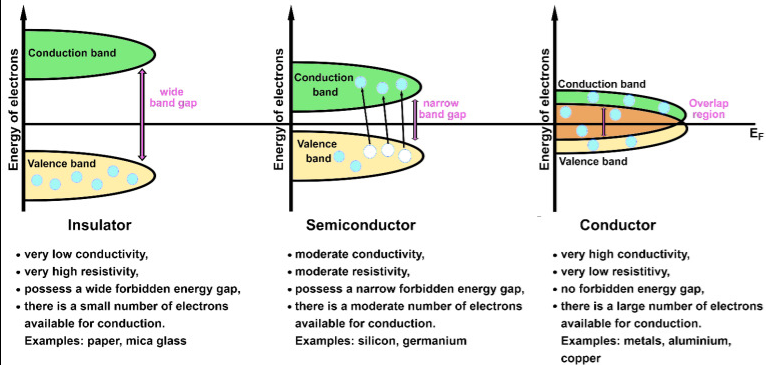

半导体是一类具有特殊电学性质的材料，其导电性能介于导体和绝缘体之间。从能带理论的角度来看，导体的导带与价带存在部分重叠，电子可以自由移动，因此具有良好的导电性。

绝缘体的价带与导带之间存在较大的禁带宽度，在常温下电子难以从价带跃迁到导带，所以导电性能极差；而半导体的禁带宽度相对较小，在一定条件下，电子能够获得足够的能量跨越禁带进入导带，从而表现出一定的导电能力。

半导体具有一些独特的特性，这些特性使其在现代电子技术中具有重要的应用价值：

热敏特性：半导体的电阻率对温度变化十分敏感。当温度升高时，半导体内部的电子获得更多的能量，更容易挣脱共价键的束缚成为自由电子，同时产生更多的空穴，载流子浓度增加，导致电阻率降低，导电能力增强。

反之，温度降低时，载流子浓度减少，电阻率升高，导电能力减弱。利用这一特性，半导体可用于制作热敏电阻等温度传感器，广泛应用于温度测量、控制与补偿等领域。

光敏特性：部分半导体在受到光照时，光子的能量被半导体吸收，使得电子从价带跃迁到导带，产生额外的电子–空穴对，从而显著增加载流子浓度，降低电阻率，导电能力增强；当光照消失时，载流子复合，导电能力又恢复到原来状态。

基于此，半导体被用于制造光电二极管、光电三极管和光敏电阻等光电器件，在光通信、光探测、自动控制等领域发挥着关键作用。

掺杂特性：在纯净的半导体中掺入极少量的特定杂质元素，可以显著改变其导电性能。通过控制掺杂的种类和浓度，能够精确调节半导体的电学性质，这是制造各种半导体器件的基础。

例如，在本征半导体中掺入五价杂质元素（如磷、砷、锑等）可形成N型半导体，掺入三价杂质元素（如硼、铝、镓等）可形成P型半导体，N型和P型半导体的组合构成了众多半导体器件的核心结构，如二极管、晶体管等。

本征半导体，从严格意义上来说，是指那种处于完全纯净状态、具备规整晶体结构的半导体，其内部原子构成极为纯粹，不掺杂任何杂质原子。在本征半导体的微观世界里，原子遵循着特定的规则，在三维空间中进行周期性的有序排列，进而形成了长程有序、高度规则的晶格结构。

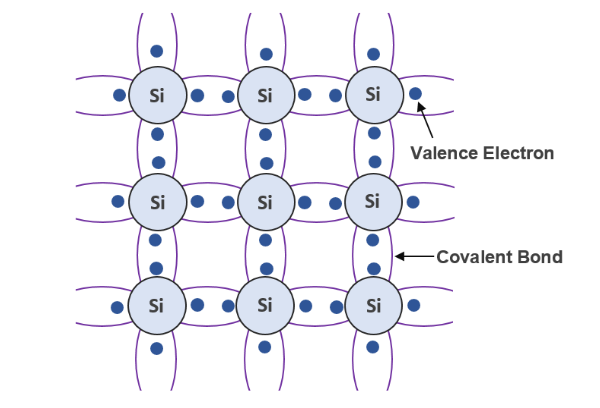

就拿常见的硅（Si）这种典型的本征半导体材料来讲，硅原子的最外层存在4个价电子，而依据原子的稳定结构理论，为了达成稳定的8电子结构状态，每个硅原子都会通过共价键的形式，与周围紧紧相邻的4个硅原子相互连接起来。具体来看，每个共价键的形成，都是由两个硅原子彼此共享一对价电子而构成。

这种共价键结构，可以说是本征半导体最为基本且关键的结构特征。当温度处于绝对零度（约为-273.15℃ ）时，在这种极低的温度环境下，所有的价电子都被牢牢地束缚在共价键之中，无法自由移动，此时的本征半导体宏观上表现出与绝缘体极为相似的特性，几乎不具备导电能力，电流很难在其中流通。

当温度升高或受到光照等外界因素影响时，本征半导体中的共价键电子会获得足够的能量，挣脱共价键的束缚，成为自由电子，同时在原来的共价键位置留下一个空位，这个空位被称为空穴。这种由于热激发或光激发等原因，使电子从价带跃迁到导带，产生自由电子–空穴对的过程称为本征激发。

自由电子带负电荷，它可以在晶体中自由移动，成为导电的载流子；空穴虽然不是实际存在的粒子，但它可以看作是一个带正电荷的等效粒子，因为相邻共价键中的电子可以填补到空穴位置，而电子的填补又会在原来的位置产生新的空穴，这样就好像空穴在晶体中移动一样。

在本征半导体中，自由电子和空穴总是成对出现，并且它们的浓度相等。在外加电场的作用下，自由电子逆着电场方向定向移动形成电子电流，空穴顺着电场方向定向移动形成空穴电流，两种电流共同构成了本征半导体的导电电流。

同时，自由电子和空穴在运动过程中也会相遇并重新结合，使它们消失，这个过程称为复合。在一定温度下，本征激发和复合会达到动态平衡，此时本征半导体中自由电子和空穴的浓度保持稳定。

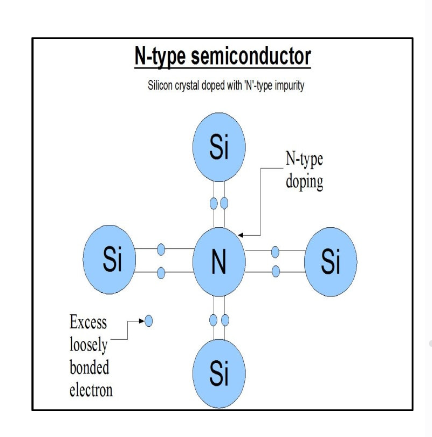

n型半导体是在本征半导体中掺入少量的五价杂质元素（如磷P、砷As、锑Sb等）形成的。以在硅中掺入磷为例，磷原子最外层有5个价电子，当磷原子取代硅晶格中的硅原子时，它与周围4个硅原子形成共价键后，会多余出一个电子。

这个多余的电子不受共价键的束缚，只受到磷原子核微弱的静电引力作用，在室温下，很容易获得足够的能量挣脱磷原子核的束缚，成为自由电子。

由于每个磷原子都能提供一个自由电子，所以掺入少量的磷就能使半导体中的自由电子浓度大幅增加，从而显著提高半导体的导电能力。在N型半导体中，自由电子是多数载流子（简称多子），主要由杂质原子提供；空穴是少数载流子（简称少子），由本征激发产生。

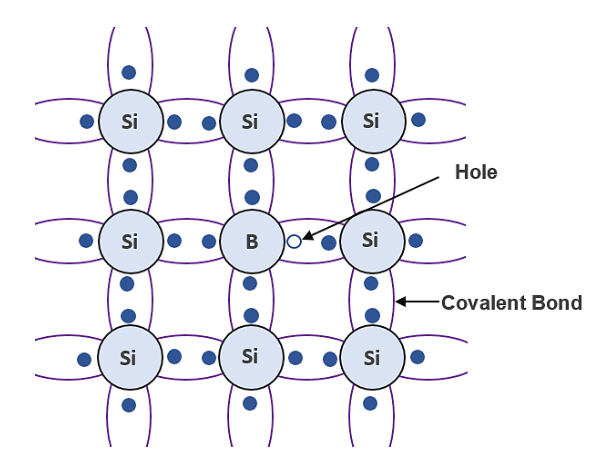

p型半导体是在本征半导体中掺入少量的三价杂质元素（如硼B、铝Al、镓Ga等）形成的。以在硅中掺入硼为例，硼原子最外层有3个价电子，当硼原子取代硅晶格中的硅原子时，它与周围4个硅原子形成共价键时，会缺少一个电子，从而产生一个空穴。

这个空穴很容易吸引相邻共价键中的电子来填补，而电子的填补又会在相邻位置产生新的空穴，这样就相当于空穴在半导体中移动。

由于每个硼原子都能产生一个空穴，所以掺入少量的硼就能使半导体中的空穴浓度大幅增加，从而提高半导体的导电能力。在P型半导体中，空穴是多数载流子，主要由杂质原子提供；自由电子是少数载流子，由本征激发产生。

载流子特性对比

本征半导体：载流子为自由电子和空穴，且两者浓度相等，均为本征载流子浓度n_i。在室温下，本征载流子浓度相对较低，如硅材料在室温下n_i≈1.5×10¹⁰cm⁻³，其导电能力主要依赖于本征激发产生的载流子，随着温度升高，本征载流子浓度迅速增加。

N型半导体：多数载流子是自由电子，主要由掺入的五价杂质原子提供，其浓度近似等于施主杂质浓度N_D；少数载流子是空穴，由本征激发产生，浓度p_n =n_i²/N_D
。由于自由电子浓度远大于空穴浓度，N型半导体的导电主要由自由电子决定，且其导电能力比本征半导体强。

P型半导体：多数载流子是空穴，主要由掺入的三价杂质原子提供，浓度近似等于受主杂质浓度N_A；少数载流子是自由电子，由本征激发产生，浓度n_p= n_i²/N_A。P型半导体的导电主要由空穴决定，在相同掺杂浓度下，由于空穴迁移率一般小于电子迁移率，其导电能力通常弱于N型半导体。

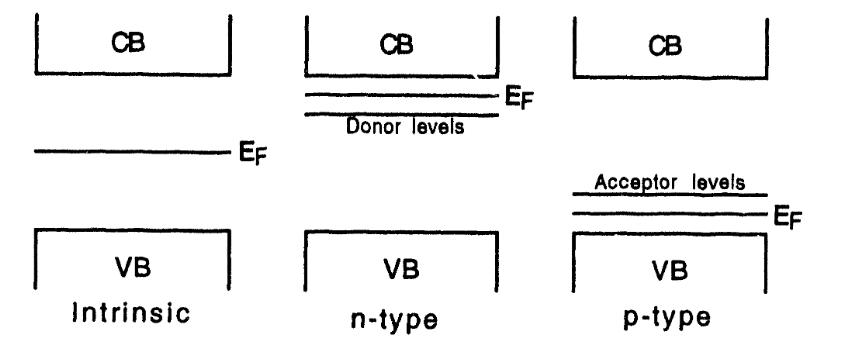

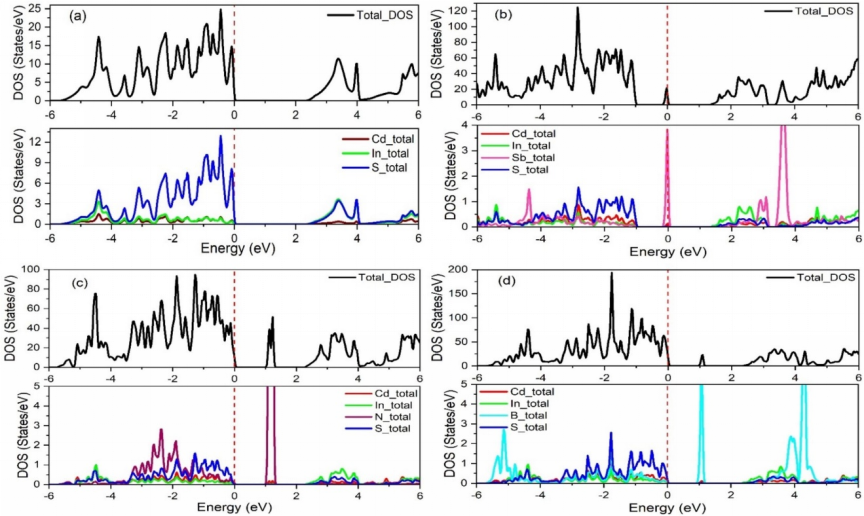

能带结构对比

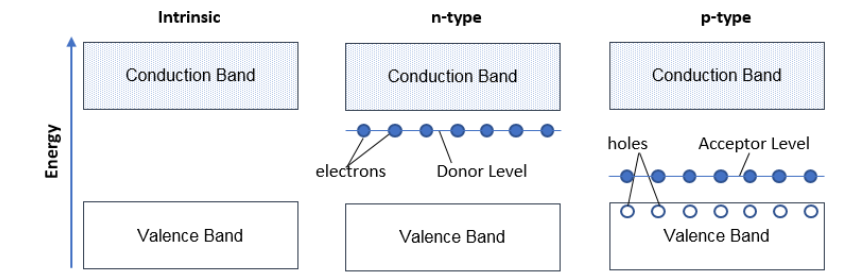

本征半导体：具有典型的半导体能带结构，价带和导带之间存在禁带宽度Eg。在绝对零度时，价带被电子填满，导带为空，缺乏自由载流子，因此不导电；当温度升高或受到光照（能量≥Eg）时，电子从价带跃迁到导带，产生等量的导带电子和价带空穴（电子–空穴对），从而具备导电能力。

N型半导体：掺入五价杂质原子后，在禁带中靠近导带底的位置引入了施主能级E_D，施主能级与导带底之间的能量差△E_D很小。在室温下，施主电子很容易跃迁到导带，成为自由电子，使得导带中的电子浓度大幅增加，从而改变了半导体的导电性能。此时，费米能级E_F靠近导带底，反映了电子在能级上的分布情况。

P型半导体：掺入三价杂质原子后，在禁带中靠近价带顶的位置引入了受主能级E_A，受主能级与价带顶之间的能量差△E_A很小。在室温下，价带电子容易跃迁到受主能级，与受主原子产生的空穴复合，同时在价带中留下空穴，成为多数载流子，改变了半导体的导电性能。此时，费米能级E_F靠近价带顶。

电导率与导电性能对比

本征半导体：电导率σ_i=n_ie(μ_n+μ_p)，由于本征载流子浓度n_i较低，在室温下本征半导体的电导率较小，导电性能较弱。随着温度升高，n_i迅速增大，电导率显著增加。

N型半导体：电导率σ_n=n_neμ_n≈N_Deμ_n，因为自由电子是多数载流子且浓度n_n近似等于施主杂质浓度N_D，在相同温度和杂质浓度下，电子迁移率μ_n相对较大，所以N型半导体的电导率通常较高，导电性能较好。

但当温度过高时，本征激发产生的载流子浓度大幅增加，可能会超过杂质提供的载流子浓度，使N型半导体的特性发生变化。

P型半导体：电导率σ_n=p_peμ_p≈N_Aeμ_p，空穴是多数载流子且浓度p_p近似等于受主杂质浓度N_A，由于空穴迁移率μ_p一般小于电子迁移率μ_n，在相同杂质浓度下，P型半导体的电导率相对较低，导电性能较弱。

不过，P型半导体的温度稳定性相对较好，随着温度升高，空穴浓度增加，其导电性能会有所提升。
