N掺杂石墨烯是一种通过引入氮原子来改变石墨烯原有电子结构和物理化学性质的先进材料。氮原子的引入不仅能够增强石墨烯的导电性、催化活性和储能性能，还为石墨烯在能源、电子器件、生物传感器等领域的应用提供了新的可能性。本文华算科技朱老师将从N掺杂石墨烯的结构特征、合成方法、性能表征及其在多个领域的应用进行详细探讨。
氮掺杂石墨烯（N-doped graphene, N-graphene）的结构主要取决于氮原子在石墨烯中的掺杂方式。根据文献报道，氮原子在石墨烯中通常以三种形式存在：吡啶型氮（Pyridinic N）、吡咯型氮（Pyrrolic N）和石墨型氮（Graphitic N）。这些氮原子的分布和结合方式对石墨烯的电子结构和催化性能具有重要影响。
氮原子位于石墨烯的边缘或缺陷处，形成类似吡啶环的结构。这种氮原子通常具有较高的电负性，能够有效调节石墨烯的电子分布，增强其催化活性。
氮原子位于石墨烯的内部，形成类似吡咯环的结构。这种氮原子通常与碳原子形成共价键，能够稳定石墨烯的结构并提高其导电性。
氮原子取代石墨烯中的碳原子，形成类似石墨的结构。这种氮原子的引入可以显著改变石墨烯的电子结构，使其具有半导体特性。

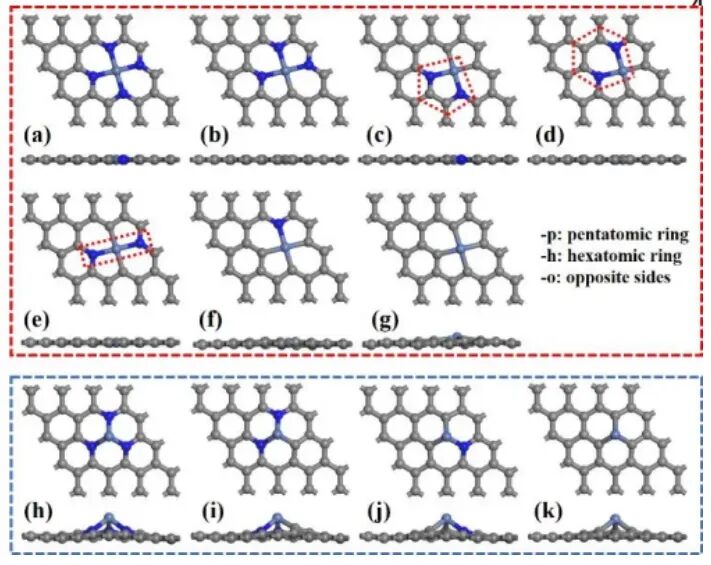

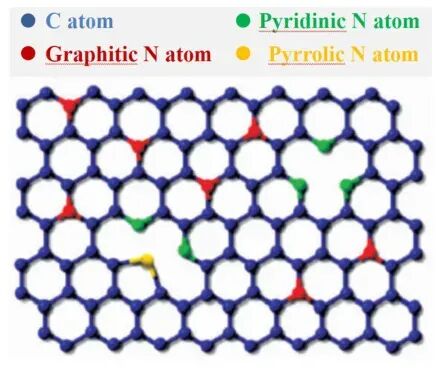

氮原子在石墨烯中的不同掺杂结构，其中蓝色圆圈代表碳原子，红色三角形代表石墨型氮原子，绿色三角形代表吡啶型氮原子，黄色三角形代表吡咯型氮原子。这些不同类型的氮原子在石墨烯结构中分布，形成了氮掺杂石墨烯的特定结构，这对于研究氮掺杂石墨烯的电子性质和催化性能具有重要意义。
N掺杂石墨烯的合成方法多种多样，主要包括化学气相沉积（CVD）、液相法、电热反应法、后处理法等。不同的合成方法会影响氮原子的掺杂方式和分布，从而影响最终材料的性能。
CVD法是目前最常用的N掺杂石墨烯合成方法之一。该方法通过在高温条件下，将前驱体（如甲烷、氨气等）引入石墨烯生长区域，使氮原子与碳原子结合，形成N掺杂石墨烯。例如，文献中提到，通过CVD法在铜基板上生长N掺杂石墨烯，可以实现高质量的单层或多层石墨烯的制备。此外，CVD法还可以通过控制反应条件（如温度、压力、气体流量等）来调控氮原子的掺杂比例和分布。
液相法是一种较为温和的合成方法，适用于大规模生产。该方法通常包括将石墨烯前驱体（如氧化石墨烯GO）与含氮化合物（如尿素、三聚氰胺等）混合，通过水热反应或煅烧过程实现氮掺杂。例如，文献中提到，通过将GO与尿素混合溶液进行水热反应，并在900℃下煅烧，可以制备出N掺杂多孔rGO纤维。这种方法的优点在于操作简单、成本低，且能够实现大规模生产。
电热反应法是一种较为新颖的N掺杂方法，通过在石墨烯纳米带（GNRs）上施加高功率电热，使氮原子与碳原子发生反应，形成N掺杂石墨烯。该方法的优点在于可以在室温下工作，且无需复杂的设备。例如，文献中提到，通过电热反应在氨气中对石墨烯纳米带进行氮掺杂，可以实现n型电子掺杂，并成功制备出n型场效应晶体管。
后处理法是指在石墨烯生长完成后，通过化学或物理方法将含氮物质引入石墨烯结构中。例如，文献中提到，通过将吡咯小分子与还原石墨烯混合，经热处理得到N掺杂的石墨烯复合物[8]。这种方法的优点在于可以灵活控制氮原子的掺杂位置和浓度，但缺点是可能会影响石墨烯的结构完整性。
N掺杂石墨烯的性能表征主要包括电学性能、催化性能、储能性能等方面。通过多种表征手段，可以全面了解N掺杂石墨烯的结构和性能。
N掺杂石墨烯的电学性能主要体现在其导电性和载流子浓度的变化。文献中提到，通过CVD法合成的N掺杂石墨烯表现出n型行为，表明氮原子的引入能够有效调节石墨烯的电子结构。此外，电热反应法合成的N掺杂石墨烯也表现出良好的导电性，并成功制备出n型场效应晶体管。
N掺杂石墨烯在催化反应中表现出优异的性能，尤其是在氧还原反应（ORR）中。文献中提到，N掺杂石墨烯作为金属-free催化剂，其催化活性远高于铂（Pt），并且具有良好的长期稳定性和抗交叉效应能力[3]。此外，N掺杂石墨烯在Zn-空气电池中也表现出优异的催化效率和循环性能。
N掺杂石墨烯在储能领域同样具有广泛的应用前景。文献中提到，N掺杂石墨烯在锂离子电池中表现出优异的可逆容量，其容量几乎是纯石墨烯的两倍。此外，N掺杂石墨烯在超级电容器中也表现出优异的比表面积和微孔体积比例，能够为O2的还原和析氧反应提供大量的活性点。
N掺杂石墨烯因其优异的性能，在多个领域具有广泛的应用前景。
N掺杂石墨烯在电催化领域表现出优异的性能，尤其是在氧还原反应（ORR）中。文献中提到，N掺杂石墨烯作为金属-free催化剂，其催化活性远高于铂（Pt），并且具有良好的长期稳定性和抗交叉效应能力。此外，N掺杂石墨烯在Zn-空气电池中也表现出优异的催化效率和循环性能。
N掺杂石墨烯在生物传感器中也具有广泛的应用。文献中提到，N掺杂石墨烯修饰电极在葡萄糖检测中表现出优异的性能，适合于低浓度葡萄糖的测定。此外，N掺杂石墨烯与铂纳米粒子结合，可以制备出高效的铂纳米颗粒修饰的氮掺杂石墨烯纳米复合材料，用于第三代葡萄糖传感器的构建。
N掺杂石墨烯在超级电容器中表现出优异的性能。文献中提到，N掺杂石墨烯具有非常大的比表面积（443.2m2/g）和微孔体积比例（3.43cm3/g），能够为O2的还原和析氧反应提供大量的活性点。此外，N掺杂石墨烯在纺织基超级电容器中也表现出优异的储能性能。
N掺杂石墨烯在微电子器件中也具有广泛的应用前景。文献中提到，通过电热反应法合成的N掺杂石墨烯可以成功制备出n型场效应晶体管，显示出这种掺杂方式在微电子工业中的潜在应用前景。
N掺杂石墨烯是一种具有优异性能的新型材料，其在电催化、生物传感器、超级电容器和微电子器件等领域具有广泛的应用前景。通过不同的合成方法，可以实现氮原子的掺杂，并调控其分布和性能。未来，随着合成技术的不断进步和性能表征手段的完善，N掺杂石墨烯将在更多领域发挥重要作用。
