电子与空穴：半导体物理的关键概念与应用

本文系统介绍了电子和空穴的基本性质及其在半导体中的关键作用。电子作为带负电的基本粒子，其能级分布遵循量子力学规律；空穴则是电子跃迁后留下的等效正电荷载流子，二者共同参与半导体的导电过程。

文章详细阐述了固体能带理论，解释了价带、导带和禁带的概念，以及电子和空穴在能带中的运动机制。此外，本文还探讨了载流子浓度、迁移率和有效质量的计算方法及其影响因素，揭示了这些参数对半导体电学性能的调控作用。通过深入分析电子和空穴的行为特性，为半导体器件的设计与优化提供了重要的理论基础。

电子是带有负电荷的基本粒子，是构成原子的重要组成部分，其质量约为9.10938356×10^-31千克，电荷量为-1.602176634×10^-19库仑，是自然界中最小的电荷量单位，被称为基本电荷。在原子中，电子围绕原子核运动，其分布遵循量子力学的规律。

电子存在于不同的能级上，每个能级对应一定的能量。电子的能级由主量子数n、角动量量子数l、磁量子数m_l和自旋量子数m_s决定。主量子数n表示电子所处的能级，n值越大，电子离原子核越远，能量越高；角动量量子数l描述电子在轨道上的角动量大小，取值范围为0到n-1；磁量子数m_l确定电子在磁场中的取向，取值范围为-l到+l；自旋量子数m_s描述电子自旋状态，有±1/2两个值 。

例如，氢原子中电子的能级结构，当n=1时，电子处于基态，能量最低；当n增大时，电子处于激发态，能量升高。电子在能级间跃迁时会吸收或释放能量，这一特性在光谱学等领域有着重要的应用。

空穴是指在固体物理学中，当原子中的电子从价带（完全充满电子的原子的最外层）移动到导带（原子中电子容易逃逸的区域）时，在价带中留下的空位。在半导体中，这种现象较为常见。以硅晶体为例，硅原子最外层有4个电子，每个硅原子与周围4个硅原子形成4个共价键，构成稳定的晶体结构。

当半导体受到热激发、光激发或其他外部能量作用时，价带中的部分电子有可能获得足够的能量，挣脱共价键的束缚，跃迁到导带中成为自由电子，此时在原来电子所在的位置就会留下一个空位，这个空位就是空穴。

从能量角度来看，空穴的形成是由于电子从低能量的价带跃迁到高能量的导带，在价带中产生了能量相对较高的空状态。空穴虽然不是真实存在的粒子，但它在半导体的电学性质中起着重要作用，其行为可以等效为一个带正电荷的粒子。

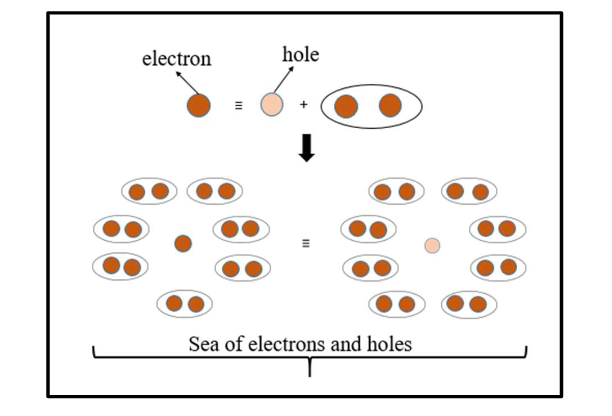

在半导体中，空穴和电子一样，都可以作为载流子参与导电过程。当给半导体外加一个电场时，空穴会顺着电场的方向移动，形成空穴电流。这是因为周围电子可以填补这个空穴，同时在原位置产生一个新的空穴，从宏观上看，就如同是空穴在移动。

固体能带理论是讨论晶体中电子状态及其运动的重要近似理论，它把晶体中每个电子的运动看成是独立的在一个等效势场中的运动，认为晶体中的电子是在整个晶体内运动的共有化电子，并且共有化电子是在晶体周期性的势场中运动，其本征态波函数是Bloch函数形式，能量是由准连续能级构成的许多能带。

在固体中，原子的外层电子不再仅受原来所属原子的作用，还要受到其他原子的作用，这使电子的能量发生微小变化，原本孤立原子中相同的能级会扩展或分裂成一系列能量相近的能级，形成能带。

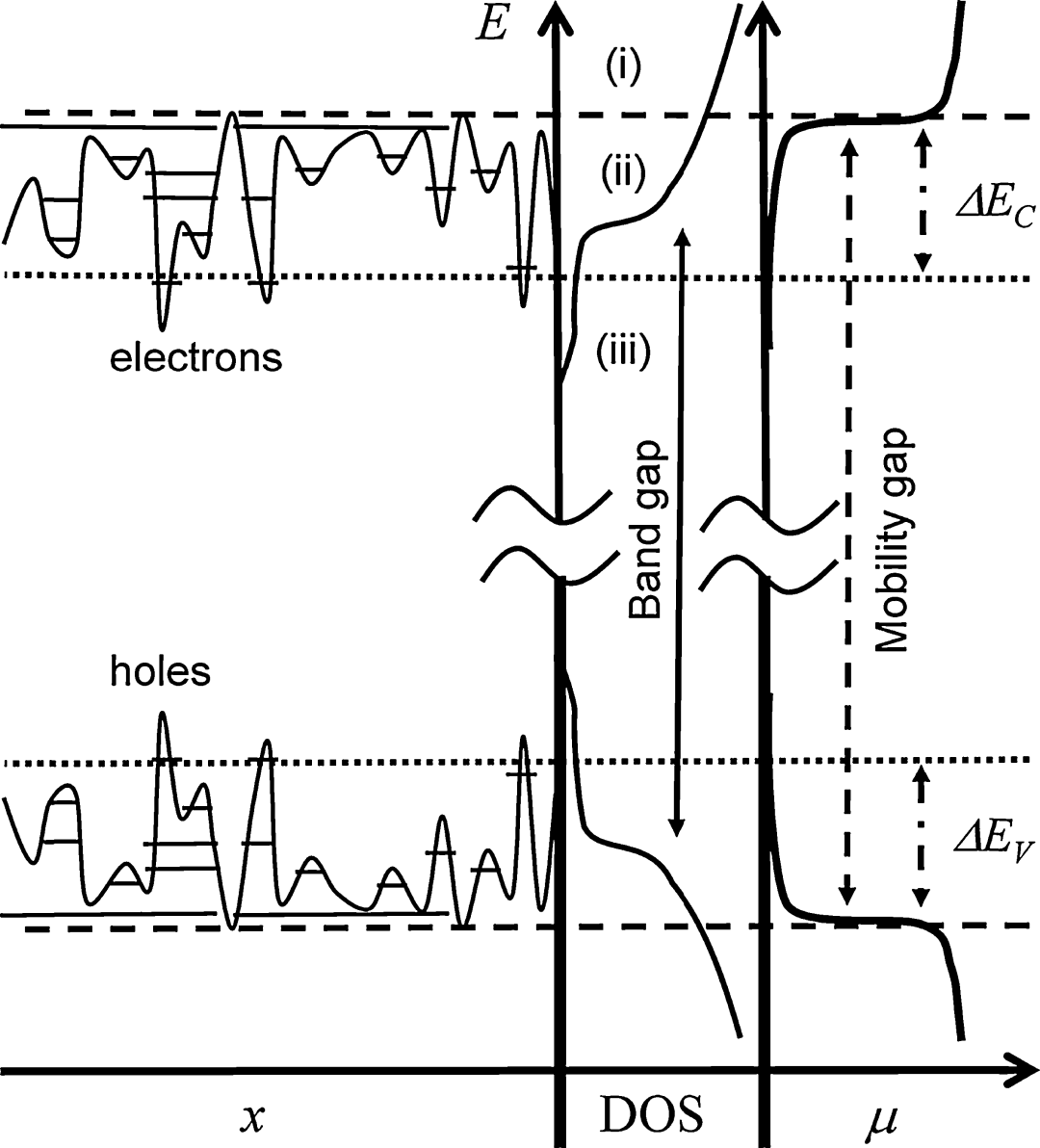

能带分为价带和导带，价带是由原子的价电子能级分裂形成的，在热力学零度时，价带中的能级通常被电子填满；导带则比价带具有更高的能量，正常情况下在绝对零度时是空的。导带和价带之间存在一个能量范围，其中不允许电子存在，这个范围被称为禁带或带隙。

对于半导体材料，其禁带宽度相对较小，如硅的禁带宽度约为1.1eV，锗约为0.7eV。在常温下，由于热运动等原因，价带中的少量电子有可能获得足够的能量越过禁带，跃迁到导带中，成为自由电子，同时在价带中留下空穴。

这些自由电子和空穴分别在导带和价带中可以自由移动，成为半导体导电的载流子。电子在导带中的运动以及空穴在价带中的运动，都与能带结构密切相关。电子在导带中可以在外加电场的作用下作定向运动形成电流；而空穴在价带中的运动，本质上是价带中其他电子对空穴的填补过程，但从效果上等效为空穴的定向移动形成电流 。

固体能带理论为理解电子和空穴在固体中的行为提供了重要的框架，对于解释半导体的电学性质、光电性质等具有关键作用，也是半导体器件设计和分析的理论基础。

在半导体中，电子和空穴作为载流子，其浓度是决定半导体电学性质的关键参数。对于非简并半导体，在热平衡状态下，导带中的电子浓度n0和价带中的空穴浓度p0可通过以下公式计算：

导带电子浓度：

价带空穴浓度：其中，N_c和N_v分别为导带和价带的有效状态密度；E_c和E_v分别是导带底和价带顶的能量；E_f是费米能级；k为玻尔兹曼常数，其值约为1.380649×10^-23J/K；T为绝对温度 。

从公式可以看出，影响载流子浓度的因素主要有：温度T，温度升高时，指数项中的分母kT增大，指数的值会发生变化，导致载流子浓度发生改变，一般来说，温度升高，载流子浓度增大；费米能级E_f的位置，E_f与E_c、E_v的相对位置决定了指数项的大小，从而影响载流子浓度，例如在 N 型半导体中，掺入施主杂质会使费米能级靠近导带底，电子浓度增大。

半导体材料本身的性质，不同的半导体材料具有不同的有效状态密度N_c和N_v，如锗（Ge）半导体在室温下，N_c约为1.04×10¹⁹ cm^-3，N_v约为6.0×10¹⁸ cm^-3，由于这些参数的差异，即使在相同的温度和费米能级条件下，不同半导体材料的载流子浓度也会不同。

电子和空穴的迁移率是描述它们在半导体中在外加电场作用下移动能力的重要参数，其定义为单位电场强度下的漂移速度，即，其中μ为迁移率，v_d是漂移速度，E是电场强度 。

从理论计算角度，迁移率可以通过考虑多种散射机制来计算。主要的散射机制包括晶格振动散射和电离杂质散射。对于晶格振动散射，在声学波散射为主的情况下，电子迁移率μ_nL与温度T的关系可近似表示为μ_nL∝T^-3/2；对于电离杂质散射，电子迁移率μ_nL与温度T和电离杂质浓度N_I的关系为。

温度对迁移率有着显著影响。在低温下，晶格振动较弱，电离杂质散射起主要作用，随着温度升高，载流子热运动加剧，电子具有更高的动能，能够更有效地克服电离杂质的散射作用，使得迁移率有所增加。当温度进一步升高，晶格振动加剧，声学波散射增强，此时晶格振动散射成为主导因素，迁移率随温度升高而下降。杂质浓度也会影响迁移率。

电离杂质浓度越高，载流子与电离杂质之间的库仑相互作用越强，散射概率增大，迁移率降低。晶格振动的强弱与晶体结构和原子间的相互作用有关。不同的半导体材料具有不同的晶体结构和原子间作用力，因此晶格振动对迁移率的影响也不同。

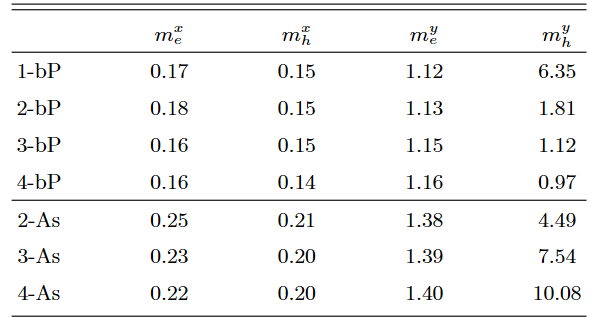

电子和空穴的有效质量是一个重要的物理量，它反映了电子和空穴在晶体中的运动特性。在晶体中，电子和空穴受到周期性势场的作用，其运动行为与自由电子不同，有效质量就是用来描述这种差异的物理量。

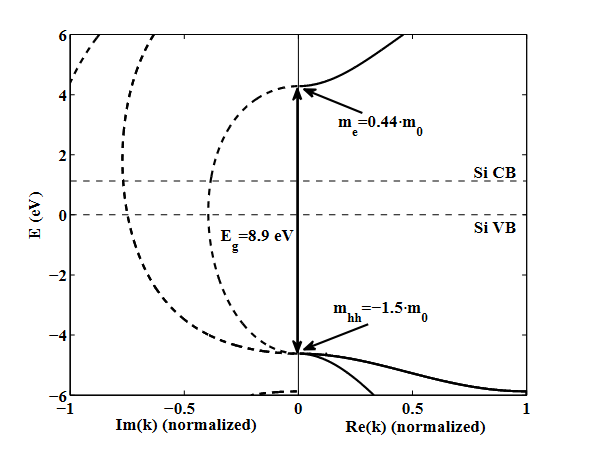

有效质量的计算通常基于能带理论。在能带中，能量E与波矢k的关系为E(k)，有效质量m*的表达式为，其中ℏ是约化普朗克常数，其值为1.054571817×10^-34J·s 。通过对能带结构进行理论计算，得到E(k)函数，然后对k求二阶导数，即可计算出有效质量 。

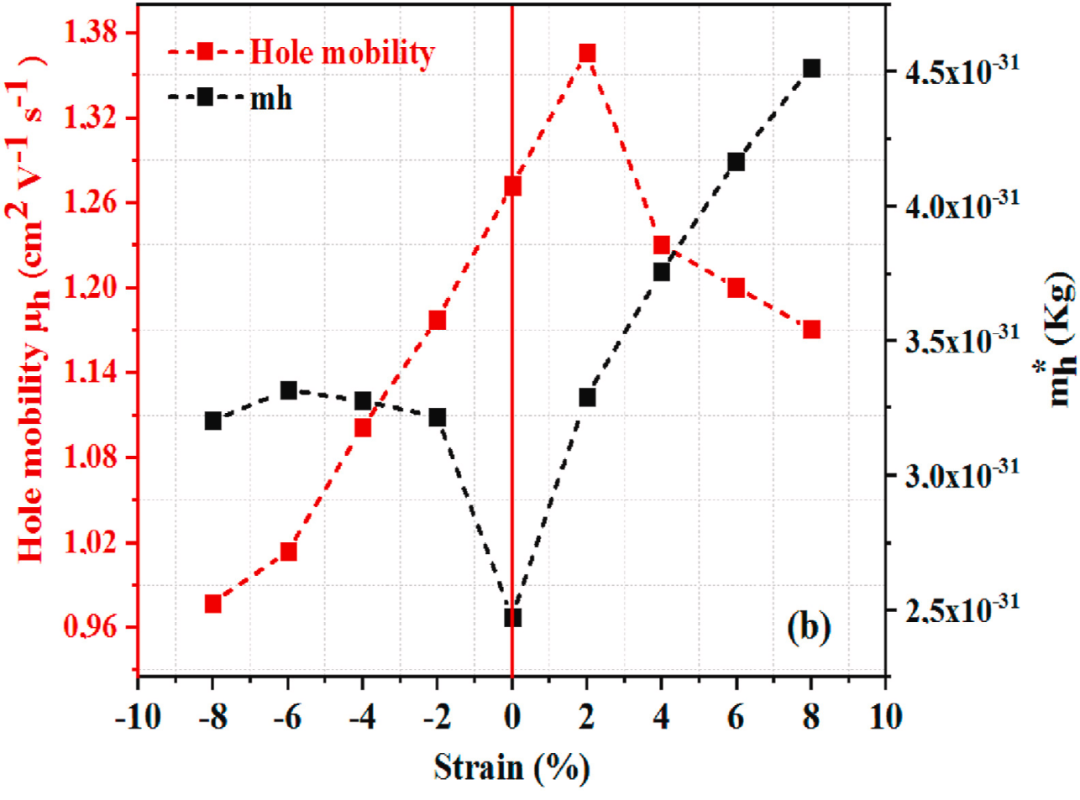

有效质量的物理意义在于它综合考虑了晶体中原子周期性势场对电子和空穴运动的影响。当有效质量较小时，意味着电子或空穴在晶体中受到的束缚较弱，在电场作用下更容易加速，迁移率较高；反之，当有效质量较大时，电子或空穴受到的束缚较强，运动相对困难，迁移率较低。

在半导体器件中，有效质量对器件性能有着重要影响。在半导体三极管中，载流子的有效质量影响着基区的输运特性和电流放大倍数。对于高频器件，较小的有效质量有助于提高载流子的传输速度，从而提高器件的工作频率。在设计半导体器件时，选择合适的材料和结构，以优化载流子的有效质量，对于提升器件性能至关重要。
