同步辐射GIWAXS是一种利用同步辐射源产生的高亮度X射线进行材料表面和内部结构分析的技术。
它通过测量X射线在物质表面的反射程度，获取物质表面结构和有序信息，有助于揭示材料的宏观性能与微观结构之间的关系，被广泛应用于研究有机太阳能电池、钙钛矿太阳能电池的形貌特征、晶体结构等。

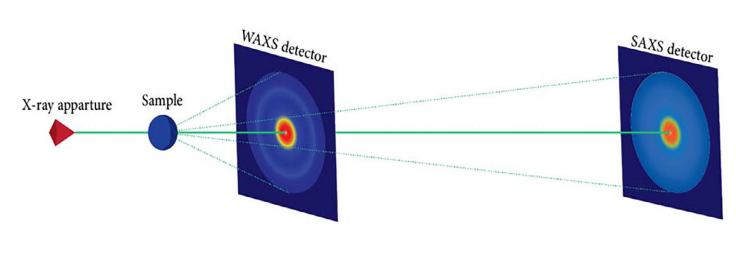

同步辐射GIWAXS的核心原理是让X射线以极浅的入射角（通常0.1°-2°）照射到薄膜表面。这种几何构型使得X射线能量主要集中在材料表层几十至几百纳米深度，从而实现对薄膜近表面及埋底界面的选择性探测。
与传统方法相比，GIWAXS具有两大优势：
深度分辨能力：通过调节入射角，可精准聚焦于不同深度的结构信息，尤其适合分析钙钛矿/基底的埋底界面；
二维散射图案：能同时获取面内（in-plane）和面外（out-of-plane）的晶体取向信息，揭示薄膜的织构特性。
同步辐射（SR）作为一种高强度、高亮度、高准直性的X射线源，为GIWAXS技术提供了实验室光源无法比拟的性能优势，主要体现在以下几个方面：
高亮度与高信噪比：同步辐射光源的亮度可达实验室X射线源的10 6 –1012倍。这种极高的亮度使得GIWAXS能够在短时间内获得高信噪比的散射信号，即使对于超薄薄膜（厚度小于10 nm）或低结晶度的表面结构，也能实现精准表征。
例如，在研究纳米晶薄膜时，同步辐射GIWAXS可清晰探测到纳米晶粒的衍射信号，而实验室光源往往因信号强度不足难以实现。
能量可调性：同步辐射光源的X射线能量可在宽范围内（从红外到硬X射线）连续调节。
通过选择特定能量的X射线，研究人员可优化GIWAXS的表面灵敏度（通过调节临界角控制穿透深度），或针对样品中的特定元素进行选择性探测。
例如，对含重金属元素的薄膜，可选择接近其吸收边的X射线能量，通过共振散射增强表面信号。
时间分辨能力：同步辐射光源的脉冲时间结构（通常为皮秒至纳秒级）使得GIWAXS可用于原位动态研究。
结合快速探测器，可实时追踪表面结构在外界刺激（如温度、电压、气体环境）下的演变过程，时间分辨率可达微秒级。这一特性在研究薄膜生长、表面反应动力学等过程中具有重要价值。
空间分辨能力：同步辐射X射线可被聚焦至微米甚至纳米尺度，形成微束或纳米束GIWAXS。
这种空间分辨GIWAXS能够表征材料表面的微观异质性，例如分析薄膜中的畴区结构、缺陷分布等，空间分辨率可达100 nm以下。
本文将从同步辐射GIWAXS的基础出发，深入解析其在《Nature Communications》论文中的具体应用，以及它如何与其他表征技术协同作用，优化钙钛矿的结构设计。
DOI：https://doi.org/10.1038/s41467-025-59891-z
在这里，作者设计了一种巯基官能化的介孔二氧化硅层作为埋底界面的超结构，同步解决钙钛矿薄膜的纳米空隙缺陷、结晶质量差、锡离子氧化三大难题，显著显著降低载流子损失并提高反式器件的稳定性。
同步辐射GIWAXS的核心作用一：解析埋底界面的纳米空洞与结晶质量
锡铅钙钛矿薄膜在PEDOT:PSS基底上易形成“白斑”，这是由于结晶过程中溶剂包裹形成的纳米空洞导致的。

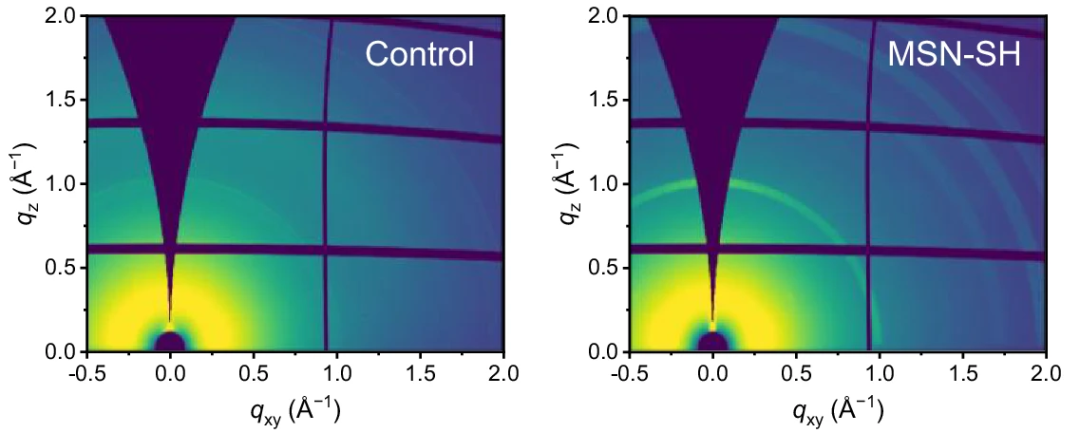

作者利用GIWAXS技术对剥离后的埋底界面进行表征发现，未修饰的对照组（ITO/PEDOT:PSS）在散射图案中呈现弱且弥散的衍射峰，表明结晶度低且存在大量非晶相；引入MSN-SH 后，衍射峰强度显著增强，且半峰宽变窄，证明纳米空洞被消除，晶体有序性提高。
同步辐射GIWAXS的核心作用二：量化晶格应变与缺陷密度

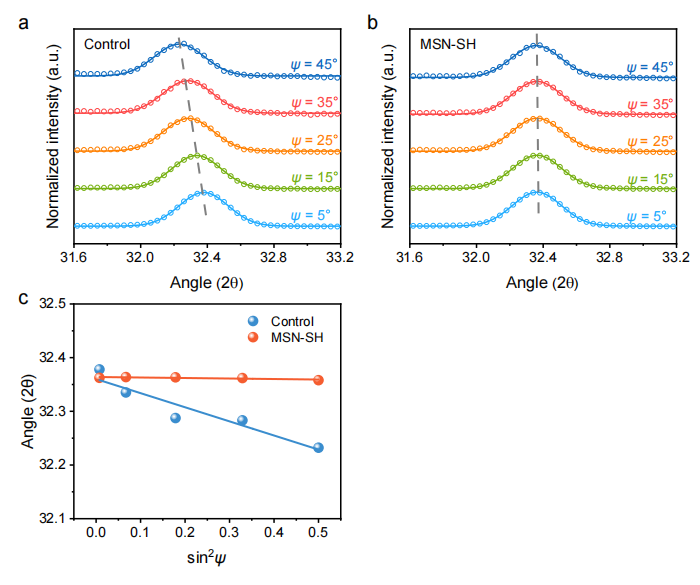

钙钛矿薄膜的晶格应变会导致载流子寿命缩短，是器件效率损失的重要原因。GIWAXS通过分析衍射峰的位移与展宽，可定量计算应变程度。
对照组的GIWAXS结果显示，（210）晶面衍射峰存在明显偏移，对应72.2 MPa的拉伸应力；MSN-SH修饰后，应力降至4.6 MPa，表明巯基与金属离子的配位作用有效释放了晶格应变。
同步辐射GIWAXS的核心作用三：追踪界面元素扩散与相分离

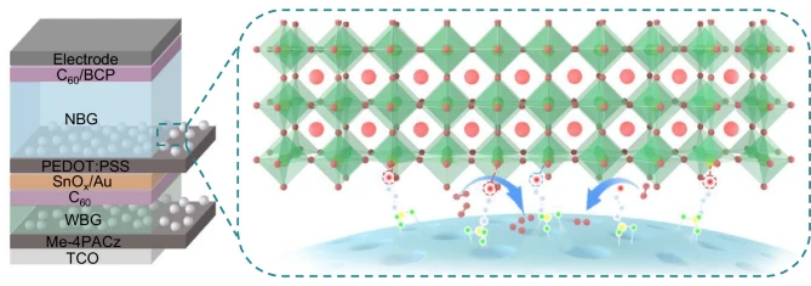

在全钙钛矿叠层电池中，宽禁带（WBG）与窄禁带（NBG）子电池的界面稳定性至关重要。GIWAXS 的深度分辨能力可追踪元素扩散导致的相分离。
对照组在长期光照后，WBG 层（1.77 eV）的（100）晶面衍射峰强度下降，且出现新峰，表明溴离子迁移引发相分离；MSN-SH修饰的样品衍射峰保持稳定，与X射线光电子能谱（XPS）中锡离子氧化态（Sn4+/Sn2+）比例降低的结果一致，证明其抑制离子迁移的作用。
除了单一的同步辐射技术之外，同步辐射与其他表征技术的结合对于分析材料性质来说具有极大的帮助。
与SEM/TEM电镜技术的结合：从宏观形貌到原子排列

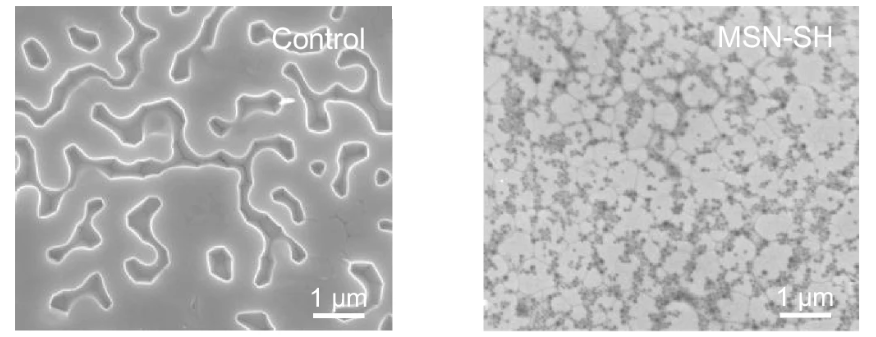

SEM观察到MSN-SH修饰后薄膜表面更平整，但无法判断晶体内部结构。GIWAXS进一步揭示，这种形貌改善源于晶体取向的一致性提高（面外衍射峰增强），而非单纯的晶粒尺寸变化。
与XPS光谱技术的结合：化学状态与结构的关联

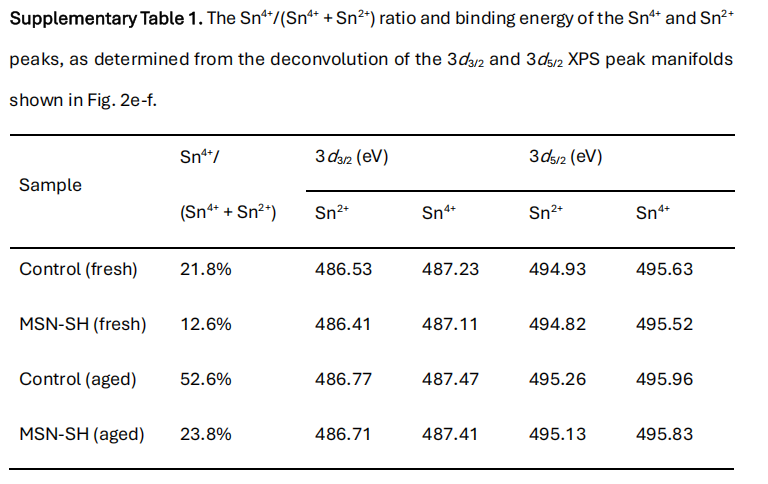

XPS分析表明，MSN-SH修饰后Sn4+含量从21.8%降至12.6%，证明巯基抑制了Sn2+的氧化。
GIWAXS则从结构角度解释了这一现象，有序的晶体结构减少了Sn离子的暴露位点，与XPS的化学态分析形成闭环验证。
与电化学的结合：结构与性能的联系
电化学阻抗谱显示，MSN-SH修饰使电荷转移电阻降低30%。GIWAXS的高结晶度与低应变结果为电阻下降提供了结构依据，而时间分辨光电流（TPC）中缩短的载流子提取时间则进一步证实了结构改善对电学性能的促进作用。
同步辐射GIWAXS技术凭借其深度分辨、高灵敏度的优势，已成为钙钛矿结构设计中不可或缺的工具。
从解析埋底界面的纳米空洞，到量化晶格应变，再到追踪长期稳定性中的结构演化，GIWAXS与SEM、XPS、电化学测试等手段的结合，构建了“结构–化学–性能”的完整依据。
随着同步辐射光源亮度的提升和表征技术的发展，GIWAXS有望实现钙钛矿结晶动力学的实时追踪，为高效稳定的光伏器件设计提供更精准的设计依据。
