态密度在凝聚态物理中的核心应用
1. 固体电子结构与导电性分析

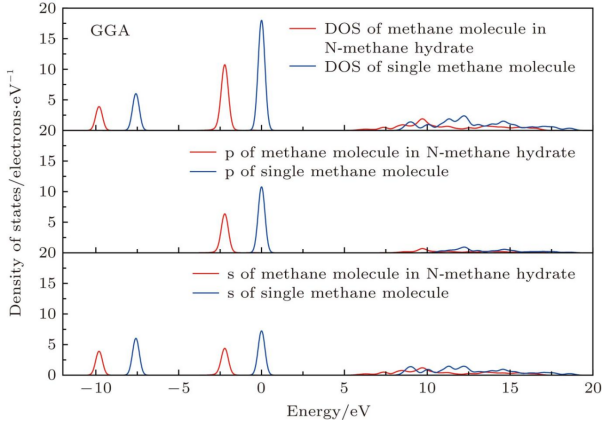

态密度（Density of States, DOS）是描述固体中电子能量分布的关键物理量，其本质是单位能量间隔内的量子态数目。在金属物理中，通过计算费米能级（EF）附近的态密度可直接判断材料的导电特性：金属的 EF 处态密度非零，允许电子自由跃迁；绝缘体的 EF 位于禁带中，态密度为零；而半导体的禁带宽度较窄，常温下热激发可使电子跃迁至导带，其电导率与导带底和价带顶的态密度密切相关。
例如，石墨烯的线性色散关系使其在 K 点附近的态密度呈 van Hove 奇点特征，导致其载流子迁移率高达 2×10⁵ cm²/(V・s)，这一特性成为其高频电子器件应用的理论基础。
2. 相变与临界现象研究
在磁性材料中，态密度可揭示电子自旋与晶格的相互作用。当温度降至居里温度以下时，铁磁材料的 d 带态密度在 EF 处出现自旋劈裂 —— 多数自旋态密度（ majority spin）在 EF 处形成尖峰，而少数自旋态密度（minority spin）存在能隙，这种不对称性是巨磁电阻效应的根源。
例如，自旋阀结构中 Fe/Cr 多层膜的态密度差异导致电子通过时的散射概率不同，进而实现电阻随外磁场的显著变化，这一机制被应用于硬盘磁头的高灵敏度磁信号读取。
3. 超导机理的微观表征
通过隧道谱测量超导态的态密度分布，可直接获取能隙大小及电子 – 声子耦合强度，这为铜基高温超导体（如 YBa₂Cu₃O₇）和铁基超导体的机理研究提供了实验依据。例如，铁基超导体中多个费米面的态密度耦合被认为是其多能隙超导特性的成因。
材料设计与半导体器件中的态密度工程
1. 半导体异质结与量子阱
在量子阱结构（如 GaAs/AlGaAs）中，电子的运动在垂直方向被限制，其态密度呈现阶梯状分布（二维态密度）。
这种离散化的态密度使得量子阱激光器的增益系数显著提高—— 当注入电流使电子占据高能级态时，受激辐射概率与态密度成正比，从而实现阈值电流密度的降低（如 InGaAs 量子阱激光器的阈值可低至 50 A/cm²）。
2. 拓扑材料的边缘态工程
拓扑绝缘体的表面态密度在体能隙中呈现线性色散，形成无背散射的导电通道。通过调控表面态密度的分布，可实现量子霍尔效应中的手性边缘态。例如，在 HgTe/CdTe 量子阱中，当阱宽超过临界值时，拓扑相变导致表面态密度在 EF 处出现非零值，实验中观测到的量子化霍尔电阻（25812.8 Ω 的整数倍）直接验证了这一特性，为拓扑量子计算的容错性提供了物理载体。
3. 纳米结构中的尺寸效应
当材料尺寸缩小至纳米量级（如量子点），电子态密度呈现 δ 函数特征（零维态密度），这种量子限域效应使态密度峰值位置与尺寸成反比。例如，CdSe 量子点的光致发光波长可通过调节粒径（2-10 nm）在 450-700 nm 范围内连续调控，其态密度峰值对应的激子吸收峰半高宽仅 50 meV，这一特性被应用于量子点显示技术（如 QLED 电视），实现 NTSC 色域覆盖率超过 110%。
能源与催化领域的态密度调控
1. 锂离子电池电极材料设计

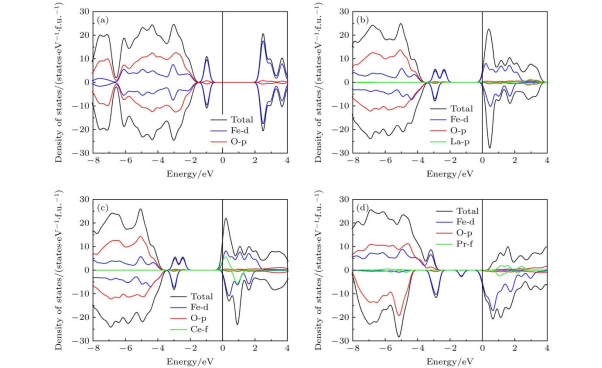

在 LiFePO₄正极材料中，Fe³⁺/Fe²⁺的氧化还原反应伴随电子转移，其态密度在 Fe 的 3d 轨道与 O 的 2p 轨道杂化区域出现峰值。通过碳包覆或掺杂 Mg²⁺等手段，可调节费米能级附近的态密度，提升电子电导率（从 10⁻⁹ S/cm 提高至 10⁻³ S/cm），从而改善电池的倍率性能。例如，Mg 掺杂的 LiFePO₄在 10 C 倍率下仍能保持 80% 的理论容量（170 mAh/g）。
2. 电催化反应的活性位点优化

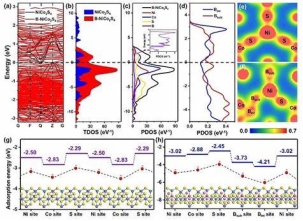

氢析出反应（HER）中，催化剂的活性与 d 带中心附近的态密度密切相关。根据 Sabatier 原理，Pt 催化剂的 d 带态密度在 EF 下方约 2 eV 处存在峰值，使其对 H中间体的吸附能适中（-0.2 eV），从而实现低过电位（20 mV）。
而通过合金化（如 Pt-Mo）或表面重构（如 Ni (OH)₂的 O 空位调控），可调节 d 带态密度分布，例如 Mo 掺杂使 Pt 的 d 带中心上移，增强对 H的吸附，进一步降低过电位至 10 mV。
3. 太阳能电池的光吸收增强
钙钛矿材料（如 MAPbI₃）的价带顶由 I 的 5p 轨道主导，导带底由 Pb 的 6s 轨道构成，其态密度在带隙（1.5 eV）附近呈抛物线分布。通过引入甲脒（FA⁺）替代部分 MA⁺，可调节晶格畸变程度，使导带底态密度峰值展宽，增强对长波光的吸收，从而将太阳能电池的光电转换效率从 22% 提升至 25.5%。
量子计算与量子信息中的态密度应用
1. 量子点量子比特的退相干抑制
量子点中电子的态密度受核自旋噪声影响，当环境态密度在量子比特跃迁频率（如 1-10 GHz）处存在峰值时，退相干时间 T₂会显著缩短。通过设计声子散射路径（如应变工程），可抑制特定频率的环境态密度，例如在 Si/SiGe 量子点中，通过应力调控使声子态密度在 1 GHz 处出现谷值，实现 T₂从 10 ns 延长至 1 μs，接近实用化量子计算的要求。
2. 超冷原子气体的量子简并
在玻色–爱因斯坦凝聚（BEC）中，当温度降至临界温度以下时，大量原子占据基态，态密度在 E=0 处出现宏观占据。通过 Feshbach 共振调节原子间相互作用，可改变态密度的有效质量项，例如在⁸⁷Rb 原子气体中，调节磁场至共振点附近，使原子有效质量增加 10 倍，从而降低临界温度，实现 BEC 在更低能量尺度下的量子简并。
先进表征技术与态密度测量方法
1. 角分辨光电子能谱（ARPES）
ARPES 通过测量光电子的能量和动量分布，直接获取晶体的态密度与能带结构。其能量分辨率可达 10 meV，动量分辨率达 0.01 Å⁻¹，例如在高温超导体 Bi₂Sr₂CaCu₂O8中，ARPES 观测到费米能级附近的 d 波能隙节点，证实了其非常规超导配对对称性。
2. 扫描隧道显微镜（STM）
STM 的隧道电流与样品表面的局域态密度（LDOS）成正比，通过测量 dI/dV 谱可获取原子尺度的态密度分布。在石墨烯中，STM 观测到缺陷附近的 LDOS 呈现环状分布，对应电子的量子围栏效应；而在拓扑绝缘体 Bi₂Se₃表面，STM 直接成像到螺旋形表面态的 LDOS，验证了拓扑保护的导电通道。
未来趋势：从理论建模到人工智能辅助设计
随着机器学习与第一性原理计算的结合，态密度的预测与调控正迈向智能化。例如，通过训练神经网络模型，可基于材料的晶体结构直接预测其态密度分布，进而筛选高迁移率半导体（如黑磷 / InSe 异质结）或高容量储能材料（如 Li-S 电池的硫宿主）。此外，二维材料异质结的范德华堆叠方式可实现层间态密度的可编程调控，为下一代量子器件的功能集成提供了新范式。
态密度作为连接微观量子态与宏观物理性质的桥梁，其应用已渗透至凝聚态物理、材料科学、能源技术及量子信息等多个领域。通过精准调控态密度的分布与峰值特性，人类正不断突破传统材料的性能极限，为科技革新奠定理论与实验基础。
