使用VASP软件计算材料的能带结构是第一性原理计算中的一项重要任务，广泛应用于材料科学、凝聚态物理和电子器件设计等领域。能带结构描述了材料中电子在不同k点（波矢量）下的能量分布，是理解材料导电性、光学性质和磁性等物理性质的关键。以下将详细介绍如何使用VASP计算能带结构，包括输入文件准备、计算步骤、数据处理和结果可视化，并结合多张图片进行说明。
一、输入文件准备
在进行能带计算之前，必须准备好一系列输入文件，这些文件定义了计算的参数和结构。主要的输入文件包括：
1.POSCAR：定义材料的晶体结构，包括晶格常数、原子种类、位置和基矢量。
2.POTCAR：包含赝势信息，用于描述原子的电子结构。
3.INCAR：控制计算的参数，如泛函选择、收敛标准、k点设置等。
4.KPOINTS：定义k点网格，用于能带计算。
5.CHGCAR 和WAVECAR：来自静态自洽计算（SCF）的电荷密度和波函数文件，用于非自洽计算。
1.1 结构优化（Relaxation）
在进行能带计算之前，通常需要先进行结构优化，以确保原子位置和晶格参数处于能量最低状态。结构优化的输入文件包括：
lPOSCAR：定义初始结构。
lINCAR：设置 IBRION=2 进行离子弛豫，ISIF=3 用于晶格弛豫。
lKPOINTS：设置为 0 0 0，表示不使用k点，仅进行离子弛豫。
lPOTCAR：确保赝势正确。
结构优化完成后，会生成 CONTCAR 文件，其中包含优化后的结构信息。
1.2 静态自洽计算（SCF）
在结构优化完成后，进行静态自洽计算（SCF），以获得收敛的电荷密度和波函数。SCF计算的输入文件包括：
lPOSCAR：使用 CONTCAR 文件。
lINCAR：设置 ICHARG=11，表示读取自洽迭代的电荷密度；LCHARG=.F. 和 LWAVE=.F. 表示不保存电荷密度和波函数；LORBIT=11 表示写入投影电荷密度（PROCAR）。
lKPOINTS：设置为 0 0 0，表示不使用k点，仅进行自洽计算。
SCF计算完成后，会生成 CHGCAR、WAVECAR 和 OUTCAR 文件。OUTCAR 文件中可以找到费米能级（Fermi level）和倒格子矢量（reciprocal lattice vectors）。
1.3 能带计算（Bands）
在SCF计算完成后，进行能带计算（Bands），以获得不同k点下的能量分布。能带计算的输入文件包括：
lPOSCAR：使用 CONTCAR 文件。
lINCAR：设置 ISTART=1，表示读取之前的电荷密度和波函数；ICHARG=11，表示读取自洽迭代的电荷密度；ISMEAR=0，表示无高斯函数拖尾效应；NBANDS=…，根据需要设置能带数。

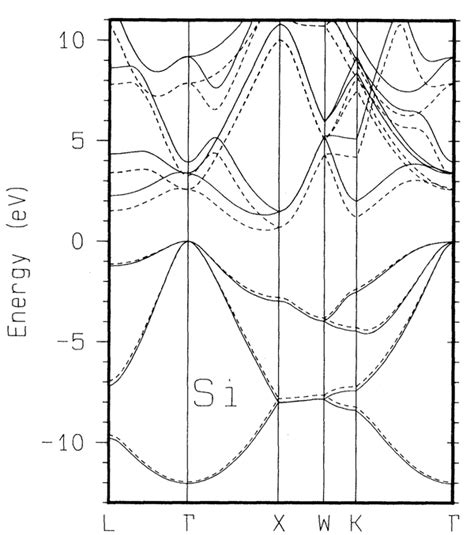

lKPOINTS：根据晶体结构的空间群编号，在https://www.cryst.ehu.es/rep/repres.html 网站选择高对称点路径，并设置k点密度。例如，对于Si晶体，可以设置沿高对称线（Γ-X-W-K）的50个k点。
能带计算完成后，会生成 EIGENVAL 文件，其中存储了每个k点对应的不同能级的能量绝对数值。此外，BANDS 文件（如 bnd.dat 和 highk.dat）可以用于后续的图形化展示。
二、数据处理与结果可视化
2.1 提取能带数据
从 EIGENVAL 文件中提取能带数据，可以使用脚本工具（如 bands_plot.py 或 vaspkit）将数据转换为 bnd.dat 文件。bnd.dat 文件包含每个k点对应的能量值，可以用于Origin或其他绘图软件进行可视化。

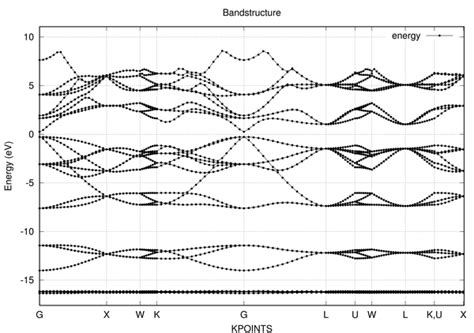

2.2 绘制能带图
使用 vaspview 软件可以直接生成能带图，操作简单。此外，也可以使用 Origin 或 matplotlib 等软件手动绘制能带图。在绘制能带图时，需要注意以下几点：
k点路径：选择合适的高对称点路径（如Γ-X-W-K），确保能带图的准确性。
能量单位：通常以电子伏特（eV）为单位，横轴为k点路径，纵轴为能量。
能带颜色：不同颜色代表不同的能带分支，通常价带为红色，导带为蓝色。
费米能级：在图中标注费米能级（Fermi level），通常位于图中某个位置。
三、参数设置与注意事项
在进行能带计算时，需要注意以下参数设置和注意事项：
3.1 INCAR文件设置
ICHARG=11：读取自洽迭代的电荷密度。
ISMEAR=0：无高斯函数拖尾效应。
SIGMA=0.01：设置高斯函数的宽度，通常用于金属材料。
PREC=Normal 或Accurate：控制计算精度。
ENCUT=250 eV：设置平面波截断能，确保电子结构的准确性。
LCHARG=.F. 和LWAVE=.F.：不保存电荷密度和波函数，以节省磁盘空间。
LORBIT=11：写入投影电荷密度（PROCAR），用于能带结构分析。
3.2 KPOINTS文件设置
lKPOINTS 文件用于定义k点网格，通常使用 Monkhorst-Pack 方法生成高对称点路径。例如，对于Si晶体，可以设置沿高对称线（Γ-X-W-K）的50个k点，高对称点之间撒点数越高，能带计算越精细但计算量也越大。
3.3 收敛标准
EDIFF=1e-6：设置总能量收敛标准。
ALGO=Normal：使用标准自洽算法。
NSW=0：不进行离子弛豫，仅进行自洽计算。
四、能带结构分析
能带结构分析是理解材料电子性质的重要手段。通过分析能带结构，可以判断材料的导电性、带隙、电子结构等性质。例如：
导带底（CBM）和价带顶（VBM） ：能带结构中导带底和价带顶之间的能量差即为带隙（Band Gap），是判断材料是否为半导体或绝缘体的重要依据。
能带交叉点：能带交叉点表示电子可以在不同能带之间跃迁，是理解电子结构的重要特征。
