能带图能提取什么信息？

说明：能带图是揭示材料电子结构的核心工具之一，通过描绘电子能量随动量的变化趋势，可直观判断材料是金属、半导体还是绝缘体，并进一步识别其带隙类型（直接或间接）、大小及电子迁移能力（由带的曲率反映）。

此外，能带图还能揭示自旋极化、能带交叉等磁性或拓扑特征，为分析导电性、光电性能及新型量子态提供理论依据，是理解材料性质与功能设计的重要基础。本文将给大家详细介绍能带图与这些性质的关系。

1. 能隙类型与大小

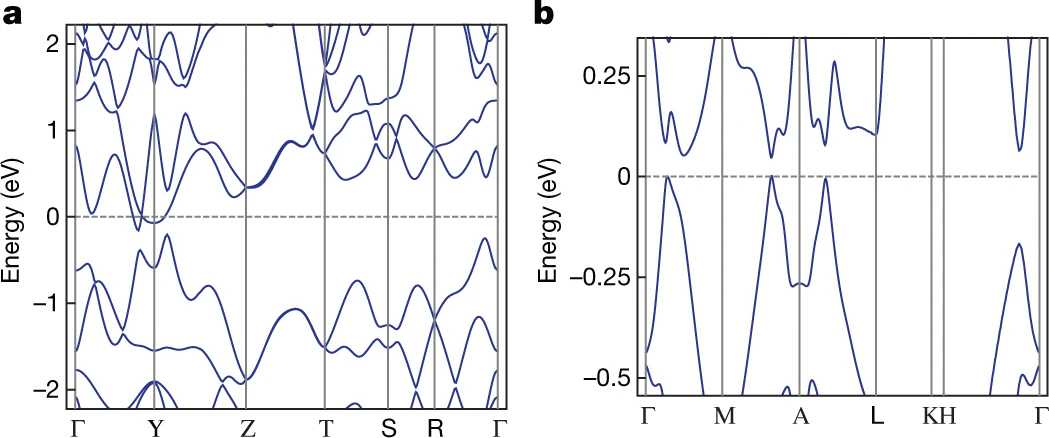

能隙的类型与大小是材料电子结构的核心参数，其类型分为直接带隙和间接带隙，判定依据是价带顶（VBM）与导带底（CBM）在动量空间的位置关系 —— 同一高对称点垂直对齐为直接带隙（如GaAs，光吸收和发光效率高），不同对称点错位则为间接带隙（如硅，需声子散射实现跃迁）。

能隙大小关联材料导电性与能量转换效率，宽禁带材料适用于高频高压电子器件，窄禁带材料适合红外光探测，通过能带工程调控能隙，可为光电子器件革新与量子技术突破提供理论支撑。

https://doi.org/10.1038/s41586-019-0937-5

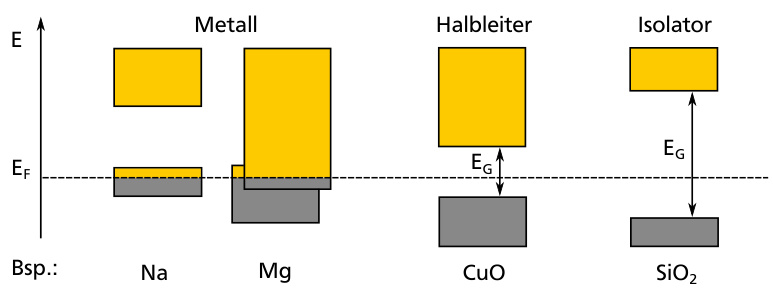

禁带宽度（Eg）是衡量材料电子结构的关键参数，指价带顶与导带底之间的能量差值，其大小直接决定材料的导电特性。

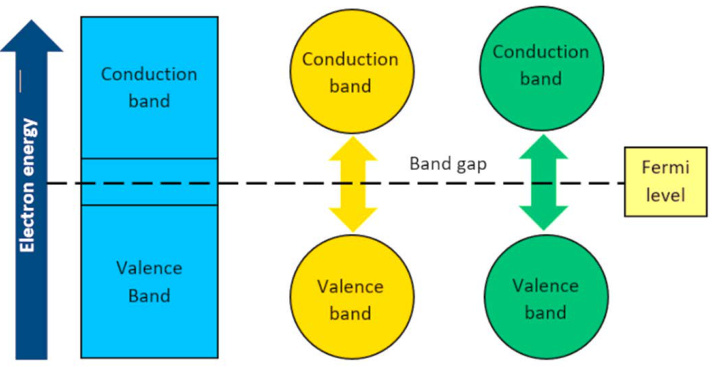

对于金属而言，禁带宽度为0，这意味着导带与价带在能量上发生重叠，电子可在其中自由移动，展现出优异的导电性。

例如，研究显示，钠（Na）、镁（Mg）等典型金属均因导带与价带重叠而具备良好的导电能力，这种特性使其广泛应用于电子器件、输电导线等领域，成为现代工业与科技发展的基础材料。

https://doi.org/10.3390/en15093222

半导体的禁带宽度（Eg）通常小于 3 eV，其导电能力介于导体与绝缘体之间。以硅（Si）为例，其禁带宽度约为 1.1 eV，常温下价带电子需通过热激发获得能量，才能跃迁至导带形成自由电荷载流子，这一特性使其导电性可通过温度、掺杂等手段调控，成为集成电路、太阳能电池等核心电子器件的基础材料。

绝缘体的禁带宽度（Eg）通常大于 3 eV，其内部电子跃迁需克服较高能量壁垒，因此导电能力极弱。

如二氧化硅（SiO₂）的禁带宽度高达 9 eV，常温下价带电子几乎无法通过热激发跃迁至导带，这种特性使其成为优异的绝缘材料，广泛应用于电子器件绝缘层、光学器件基底等领域，在集成电路与精密仪器中起到关键的电气隔离作用。

2. 载流子类型与浓度

价带顶（VBM）、导带底（CBM）与费米能级是表征材料电子状态的核心参数。价带顶（VBM） 对应空穴富集区，其能级高低决定材料的p型导电能力，空穴浓度越高，p型导电性越强； 导带底（CBM）为下图中的电子富集区，直接影响n型导电性，电子浓度越大，n型导电性越显著。

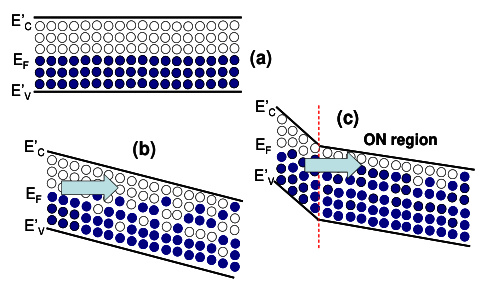

费米能级的位置则反映材料的电子填充特性：在金属中，费米穿越能带，使导带与价带重叠，形成自由电子导电；在半导体中，费米能级位于禁带内，通过调控其位置可改变载流子类型与浓度，例如，在相变材料，正是通过E_F移动实现电阻切换，进而应用于存储器件中。

三者共同构建了材料导电行为的理论基础，为半导体器件设计与功能材料开发提供关键依据。

1. 有效质量

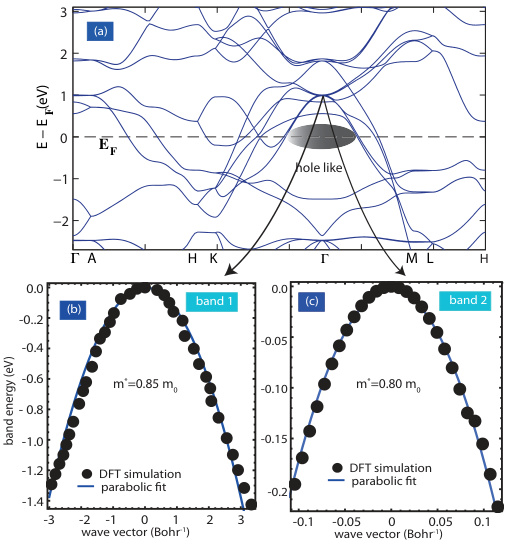

通过能带结构可提取材料中载流子的有效质量，这一参数反映了电子或空穴在晶体周期性势场中的运动特性。

在固体物理中，能带的能量（E）与波矢（k）的关系近似满足抛物线型色散关系由能带曲率 确定。

有效质量不仅包含电子的真实质量，还隐含了晶体势场对电子运动的调制作用。例如，在窄能带中，能量随波矢变化剧烈（曲率小），对应有效质量较大，载流子迁移率低；而宽能带中能量曲率大，有效质量小，载流子运动更自由（如金属中的电子）。

https://doi.org/10.48550/arXiv.1512.04512

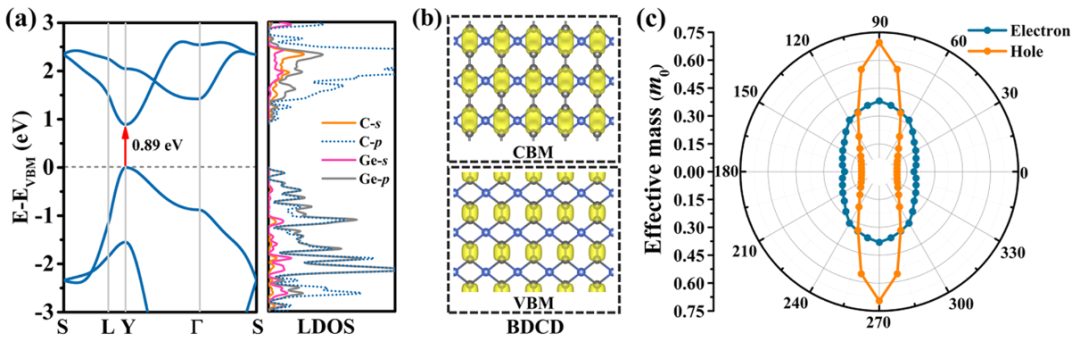

材料中载流子的有效质量常呈现各向异性特性，即其数值随晶体方向（动量空间角度）的变化而改变。下图c显示tetrahex-GeC₂空穴有效质量随角度变化（0°→90°时mₕ*从0.25m₀增至0.38m₀）。

这种各向异性源于晶体结构在不同方向上的周期性势场差异—— 沿原子密堆积方向（如0°），空穴感受到的势场起伏较小，能量 – 波矢关系的曲率较大，对应有效质量较小，迁移率较高；而在垂直方向（如90°），势场调制增强，能带曲率减小，导致有效质量增大，空穴运动受阻。

https://doi.org/10.1021/acsami.0c23017?rel=cite-as&ref=PDF&jav=VoR

2. 载流子迁移率

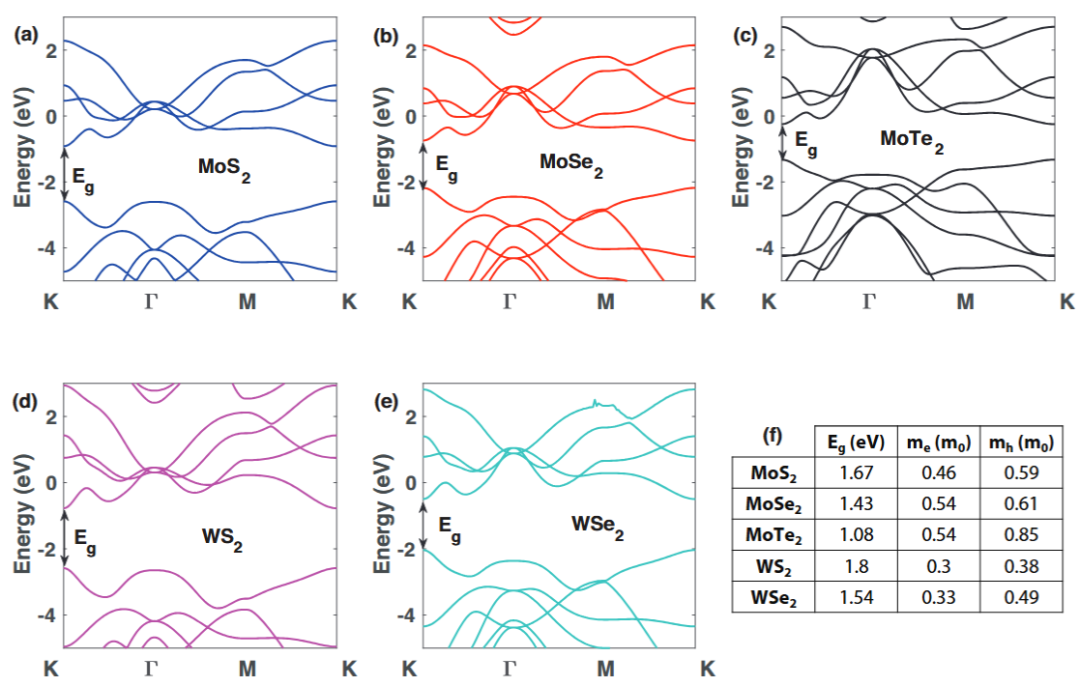

通过能带结构可理论预测载流子迁移率，其与能带特性密切相关：一方面，迁移率与有效质量成反比，能带曲率越大，有效质量越小，迁移率越高，如GaAs电子有效质量小、迁移率高；另一方面，迁移率受声子散射、杂质散射等影响，且与能带各向异性相关，如石墨烯平面内迁移率极高。

通过DFT计算能带结构并结合玻尔兹曼输运方程，可定量预测迁移率，这对半导体器件设计（如高频FET、高压SiC功率器件）及新型材料探索（如拓扑半金属）具有关键意义。

https://doi.org/10.48550/arXiv.2310.17724

1. 空间群对称性约束

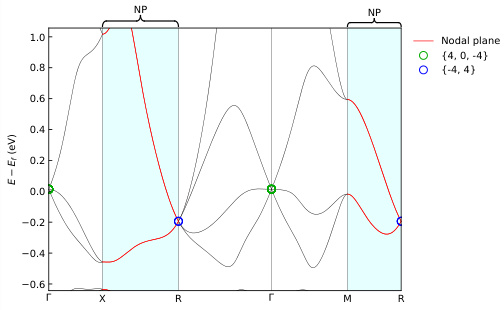

空间群对称性在能带计算与拓扑材料识别中起着关键约束作用。为确保能带路径覆盖所有重要的对称点，有研究者提出了一种基于230个空间群的自动k路径选择算法，能够系统性识别高对称点与路径（例如磁性材料中的Γ-M-K路径），避免因路径选择不当而遗漏关键物理特征。

同时，引入了对称性指标的系统定义，如Chern数等拓扑不变量，可用于揭示材料能带的拓扑非平庸性。通过计算CoSi晶体的能带结构，识别出带有{4,0,-4}陈数的多重简并节点，证实其为具有非平庸拓扑性质的自旋轨道耦合材料。

这些基于对称性的分析方法不仅提高了能带结构预测的准确性，也为拓扑半金属与绝缘体的高通量筛选提供了理论基础。

https://doi.org/10.1103/PhysRevLett.129.026401

2. 拓扑特征标识

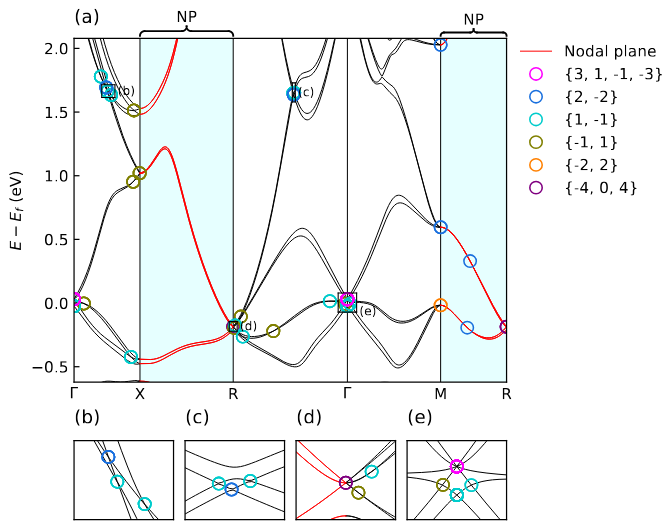

能带结构是揭示材料拓扑特征的核心工具，其拓扑特征标识可通过特定物理量与能带几何特性体现。

例如，陈数（Chern number）用于刻画二维拓扑绝缘体的边缘态特性，当能带具有非零陈数时，材料边缘会出现无耗散导电通道；简并点（如狄拉克点、外尔点）是三维拓扑半金属的标志性特征，其周围能带呈线性色散关系，形成独特的 “费米弧” 表面态； 节线（nodal line）则表现为能带交叠形成的闭合环线，对应拓扑节线半金属的高对称性保护态。

这些拓扑特征通过能带的交叉方式、对称性破缺及动量空间分布直接呈现，为拓扑量子计算、低能耗电子器件等前沿领域提供理论判据。

https://doi.org/10.1103/PhysRevLett.129.026401

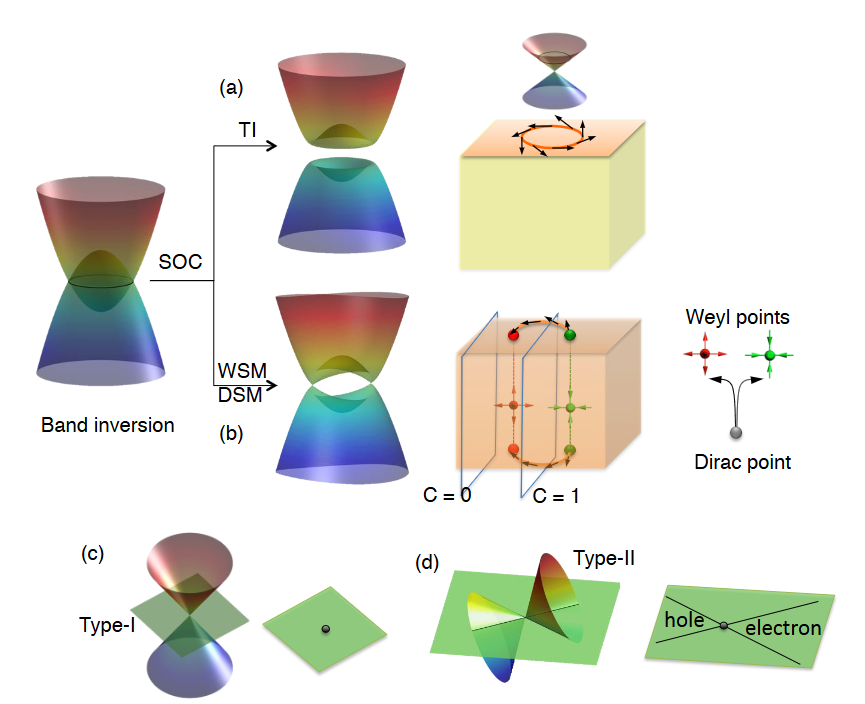

能带结构是观测拓扑相变的关键窗口，拓扑相变表现为材料拓扑量子数（如陈数、Z₂不变量）的突变，伴随能带拓扑特征的重构。

当改变外场（如压力、磁场、掺杂）或调控晶体对称性时，能带会经历简并点消失、闭合或重新连接，导致拓扑态的产生或湮灭。

例如，二维体系中，当能带从绝缘态的零陈数跃变为非零陈数时，标志着拓扑绝缘体相变的发生；三维体系中，外尔点的成对产生与湮灭可诱导外尔半金属 – 普通金属相变。

通过分析能带交叉点的对称性、表面态分布及拓扑不变量的演化，可精准捕捉拓扑相变的临界条件，为设计可编程拓扑器件及量子态调控提供理论支撑。

http://www.annualreviews.org/doi/abs/10.1146/annurev-conmatphys-031016-025458

1. 掺杂调控

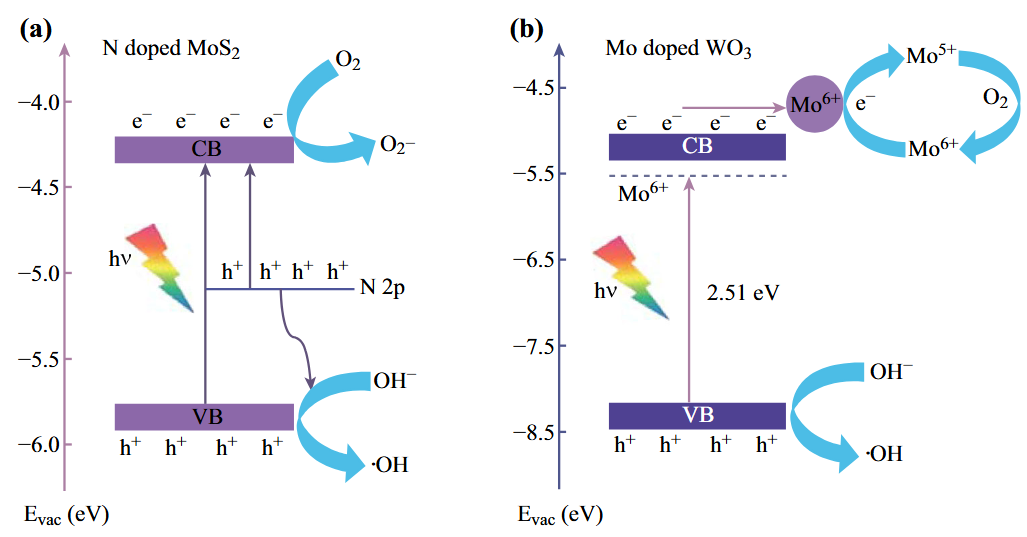

掺杂是调控材料能带结构的重要手段，可显著改变其电子与光学性质。例如，N掺杂MoS₂引起N-2p轨道与MoS₂价带杂化，导致价带上移，有利于提高空穴浓度；而Ce掺杂ZrO₂后，Ce-4f态引入中间能级，使带隙从5.7 eV降低至4.38 eV。

这些能带畸变效应为设计高性能电子器件与光催化材料提供了有效路径。

https://doi.org/10.1007/s40820-017-0176-y

2. 层间耦合效应

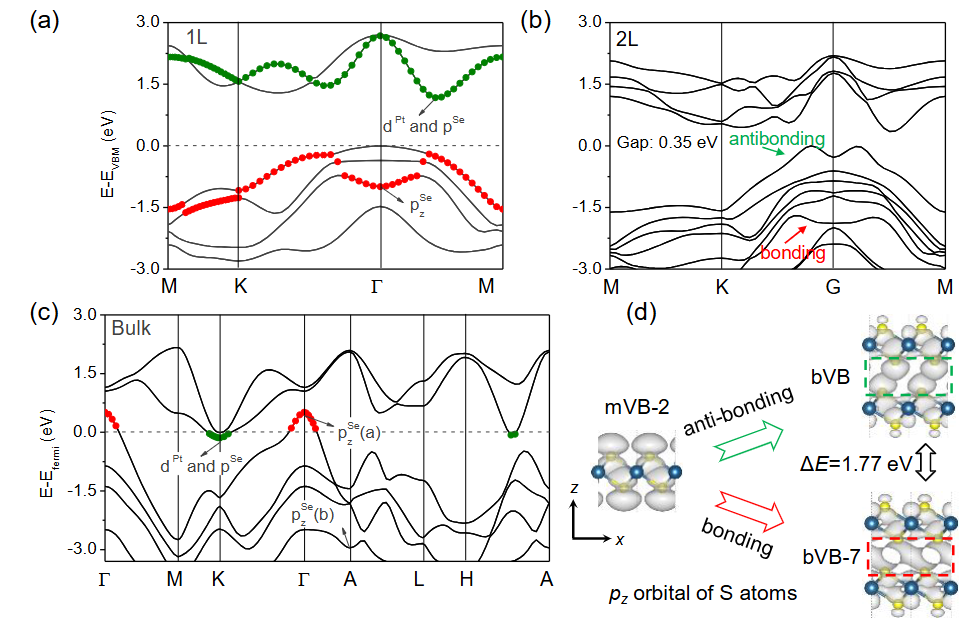

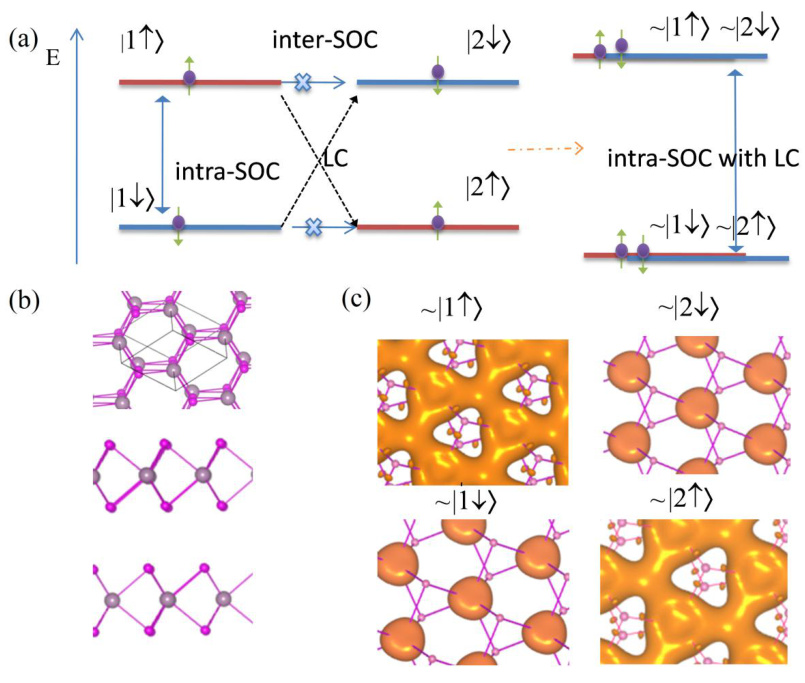

层间耦合效应在二维材料的能带演化中起着决定性作用。以PtSe₂为例，系统对比了其不同层数下的能带结构变化：单层PtSe₂表现为直接带隙半导体，具有明显的光电响应优势；当增加至双层时，层间轨道重叠导致带隙减小至约0.35 eV；进一步堆叠形成体相后，体系转变为间接带隙半导体。

这一趋势表明层数对电子结构具有强烈调控作用，主要源于层间电子耦合与量子限域效应的协同影响。深入理解该机制可为二维异质结设计、带隙工程以及新型光电子器件开发提供理论依据。

https://doi.org/10.48550/arXiv.1509.06118

能带图堪称解读材料量子行为的关键“密码本”，其蕴含的信息维度丰富且多元。在几何结构方面，涵盖对称点路径（如Γ-M-K）以及Brillouin区形状；电子结构层面，涉及基础带隙（Eg）、有效质量（m*）和载流子类型等内容。

拓扑分类上，包含陈数、简并点、节线等重要参数；外场响应领域，则体现出对掺杂、压力、温度、层数等因素的依赖关系；计算验证环节，涉及DFT参数优化以及ARPES标定等工作。

通过对这些多维度信息进行交叉分析，能带图不仅能为拓扑量子计算、高效光伏材料等新材料的设计提供有力指导，还能为机器学习提供训练基底，进而推动高通量计算领域的革命性发展，在材料科学与相关前沿技术领域展现出巨大的应用潜力和广阔的发展前景。
