VASP如何计算静电势与功函数

在材料科学和凝聚态物理中，静电势（electrostatic potential）和功函数（work function）是描述固体表面电子性质的重要参数。功函数定义为将电子从固体表面逸出到真空所需的最小能量，通常以电子伏特（eV）为单位。静电势则是描述固体内部或表面电势分布的物理量，是计算功函数的基础。本文将详细介绍如何使用VASP软件计算静电势和功函数，并结合具体步骤和工具进行说明。

一、VASP简介

VASP（Vienna Ab initio Simulation Package）是一种基于密度泛函理论（DFT）的第一性原理计算软件，广泛应用于材料科学、表面化学、催化反应等领域。它通过求解Kohn-Sham方程来计算材料的电子结构，包括能带结构、态密度（DOS）、电荷密度、静电势等。VASP支持多种赝势（pseudopotentials）和泛函（functionals），如LDA、GGA（PBE）等，能够处理周期性体系和非周期性体系的计算。

二、静电势的计算

静电势是描述固体内部电势分布的物理量，是计算功函数的关键参数。在VASP中，静电势的计算通常通过以下步骤完成：

1.准备输入文件

在进行静电势计算之前，需要构建一个合适的模型结构（如表面、超晶胞等）。通常使用POSCAR文件描述原子坐标和晶格参数。对于表面模型，需要在表面两侧添加足够的真空层以避免周期性边界条件的影响。例如，对于Cu(111)表面，可以设置一个厚度为10 Å的真空层。

2.设置INCAR文件

在INCAR文件中，需要设置以下关键参数以确保静电势的正确计算：

• LVHAR = .TRUE.：启用静电势输出，该参数将静电势写入LOCPOT文件。


• LVTOT = .TRUE.：如果使用旧版本的VASP（5.2.12之前），需要设置此参数以输出静电势。

• PREC = Accurate：提高计算精度。

• NSW = 0：关闭离子弛豫，仅进行自洽场（SCF）计算。

• ICHARG = 1：从初始电荷密度开始计算。

• ISMEAR = 0 或 ISMEAR = -1：根据需要选择填充处理方式。

3.运行SCF计算

通过运行SCF（Self-Consistent Field）计算，可以获得材料的基态电子密度和静电势。SCF计算的收敛性是关键，需要确保电子步（EDIFF）和离子步（EDIFFG）的收敛标准足够严格。

4.输出LOCPOT文件

在SCF计算完成后，VASP会输出LOCPOT文件，其中包含静电势的分布信息。LOCPOT文件的格式为实空间中的电势值，每个点对应一个电势值。

5.后处理与可视化

为了进一步分析静电势，可以使用p4vasp或VASP View等工具对LOCPOT文件进行可视化处理。例如，使用p4vasp可以导入LOCPOT文件，并生成静电势的二维或三维图像，帮助理解电势分布。此外，还可以使用Python脚本读取LOCPOT文件，提取特定方向上的电势值。

三、功函数的计算

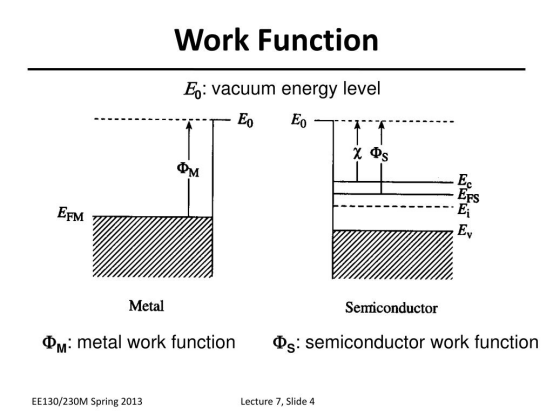

功函数是描述固体表面电子逸出能力的物理量，通常定义为真空能级（E_vacuum）与费米能级（E_F）之间的差值。计算公式为：

φ = E_vacuum – E_F

其中：E_vacuum 是真空能级，即固体表面外真空中自由电子的能量。E_F 是费米能级，即材料中电子填充的最高能量。

1. 获取真空能级

真空能级可以通过以下几种方式获取：

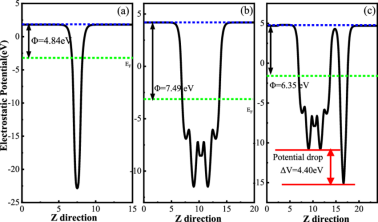

直接读取LOCPOT文件：在LOCPOT文件中，可以找到沿特定方向（如z轴）的电势值，这些值代表真空能级。例如，在Cu(111)表面模型中，可以找到两侧真空层的电势值，作为真空能级。

使用OUTCAR文件：通过grep ‘E-fermi’ OUTCAR命令可以从OUTCAR文件中提取费米能级。

2. 计算功函数

功函数的计算步骤如下：

1）确定真空能级：从LOCPOT文件中提取真空层两侧的电势值，作为真空能级。

2）提取费米能级：通过grep ‘E-fermi’ OUTCAR命令从OUTCAR文件中提取费米能级。

3）计算功函数：使用公式 φ = E_vacuum – E_F 计算功函数。

例如，在Cu(111)表面模型中，假设真空能级为6.37 eV，费米能级为1.75 eV，则功函数为：

 φ = 6.37ev – 1.75ev = 4.62ev

3. 验证与优化

为了确保计算结果的准确性，需要进行以下验证：

检查收敛性：调整k点网格（KPOINTS文件）和能量截断（ENCUT）参数，确保计算结果的收敛性。

比较不同模型：在不同模型（如不同真空层厚度、不同表面结构）中计算功函数，比较结果的一致性。

使用偶极校正：对于Slab模型，由于周期性边界条件的影响，可能需要使用偶极校正（IDIPOL=3）来修正真空能级。

四、工具与软件

在VASP计算过程中，常用的工具和软件包括：

1.p4vasp：一个基于Python的可视化工具，支持LOCPOT文件的导入和导出，可以生成静电势的二维或三维图像。

2.VASP View：华算科技开发的前后处理工具，支持多种数据格式的导入和导出，包括静电势、电荷密度、态密度等。

3.vtotav.f：一个Fortran脚本，用于处理LOCPOT文件，提取真空能级和静电势数据。

4.Python脚本：可以编写Python脚本读取LOCPOT文件，提取特定方向上的电势值，并绘制静电势图。

五、注意事项



1.真空层厚度：真空层的厚度对功函数的计算结果有显著影响。通常建议设置至少10 Å的真空层以避免周期性边界条件的影响。

2.偶极校正：对于Slab模型，由于周期性边界条件的影响，可能需要使用偶极校正（IDIPOL=3）来修正真空能级。

3.收敛性：确保SCF计算的收敛性，调整k点网格和能量截断参数，以获得准确的计算结果。

4.工具选择：根据具体需求选择合适的工具（如p4vasp、VASP View、Python脚本等）进行后处理和可视化。

六、总结



通过VASP软件计算静电势和功函数是研究固体表面电子性质的重要手段。静电势的计算涉及SCF计算、LOCPOT文件的生成和后处理，而功函数的计算则需要结合真空能级和费米能级的提取。通过合理设置输入参数、使用合适的工具进行后处理，并验证计算结果的收敛性，可以准确计算出材料的静电势和功函数，为材料科学和表面化学研究提供重要数据。
