在晶体材料的宏观世界中，我们通常将其内部原子排列视为无限延伸、完美有序的周期性结构。然而，任何晶体都必然存在终结之处——表面。
表面的形成，从根本上打破了晶体内部沿其法线方向的平移对称性。这导致表层原子的配位环境与体相原子截然不同，它们失去了至少一半的成键“伙伴”，形成了所谓的“悬键”（dangling bonds）。
为了降低由此带来的巨大表面能，表层原子会自发地进行重排，形成一种不同于体相投影的、新的二维周期性结构。这一现象，在表面科学中被称为表面重构（Surface Reconstruction）。
本文华算科技将严格依据现有研究资料，深入探讨表面重构的定义、驱动力、典型实例，并系统梳理用于表征这些精细结构的先进实验技术与理论方法。
表面重构是指晶体材料最外层或数层原子的位置发生显著重排，形成一种新的、能量更低的、具有不同于体相结构的二维周期性的现象。对于共价键合的固体（如半导体硅）而言，这种重排尤为显著。
其核心驱动力在于最小化表面自由能。理想的、未经重构的表面（称为(1×1)或体相终止表面）通常含有大量高能量的悬键。
表面原子为了寻求更稳定的状态，会通过改变键长、键角，甚至重新成键的方式，来尽可能地饱和这些悬键。
例如，原子间可能相互靠近形成新的化学键，或者改变其杂化方式，最终达到一个能量最优的平衡构型。这种自发的原子级“舞蹈”，其结果便是我们观测到的各种复杂的重构结构。
此外，表面原子的电子环境也因此发生了根本性改变。与体相原子相比，表面原子的配位数降低，导致其核心能级电子的束缚能发生微小偏移，这种现象被称为表面核心能级位移（Surface Core-Level Shift, SCLS）。
SCLS的大小和方向直接反映了表面原子化学环境和成键状态的变化，是理解表面重构电子效应的重要指标。
doi.org/10.1007/s40820-021-00737-w

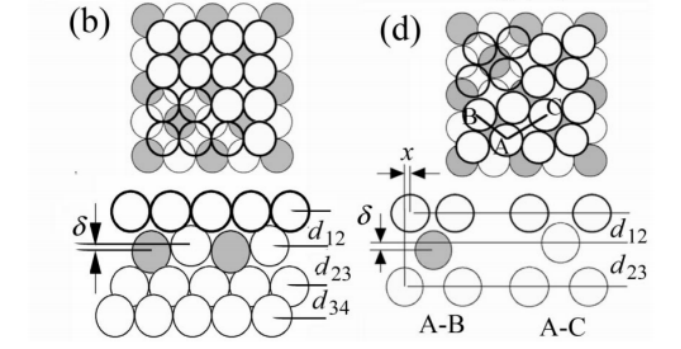

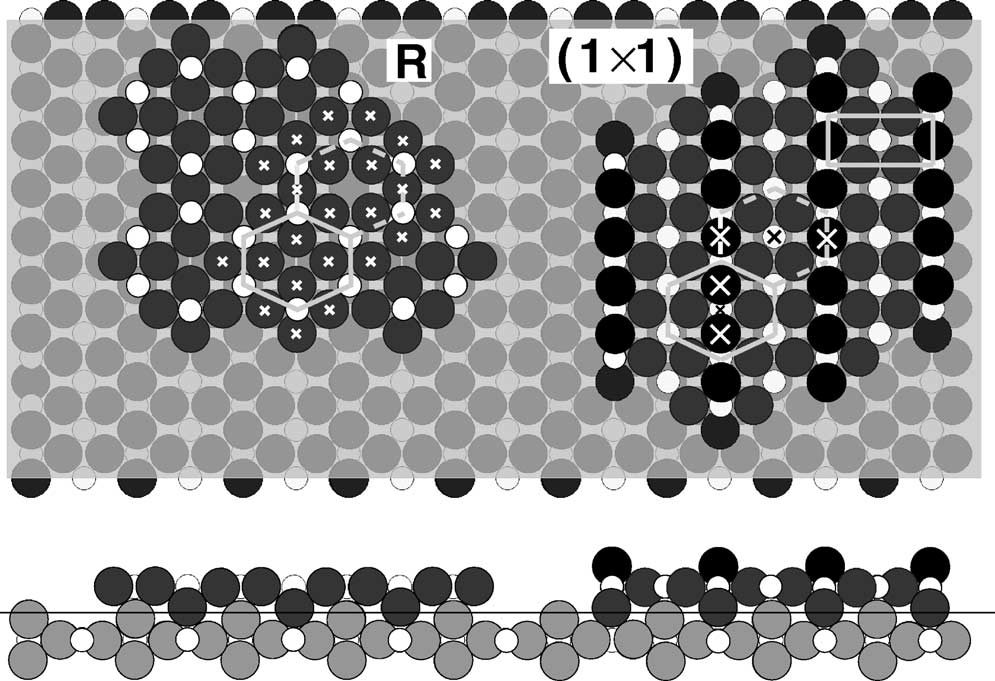

表面能和表面应力是驱动表面重构最关键的热力学因素。表面应力（τ）与表面能（γ）的差异（τ – γ）被视为重构发生的直接能量来源。当表面应力足够大时，晶格会通过重构释放弹性应变能，形成更致密的顶层结构以增加配位数。

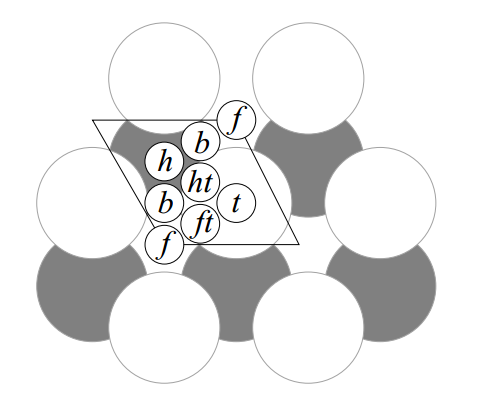

第一层原子（小圆圈）在（111）表面上的各种位置，相对于第二层（大圆圈）和第三层（灰色）。在未重构相中，所有第一层原子都处于f位置。重构时，原子位于沿着路径f-B-h-B-f的各种位置。
电子态的重新分布也在特定情况下驱动结构转变。表面共振态和电荷转移可改变原子间的相互作用势，诱导重构发生。然而，由于实验证据有限，电子驱动机制仍需结合理论计算验证。
对于共价键主导的半导体（如Si、GaAs），悬挂键的高度局域化和方向性使得重构必须涉及多层原子的重排，形成复杂的再杂化结构。相比之下，金属的非方向性离域键使其重构相对简单，但仍能形成长程有序的超结构。
DOI: 10.1103/PhysRevB.68.033408

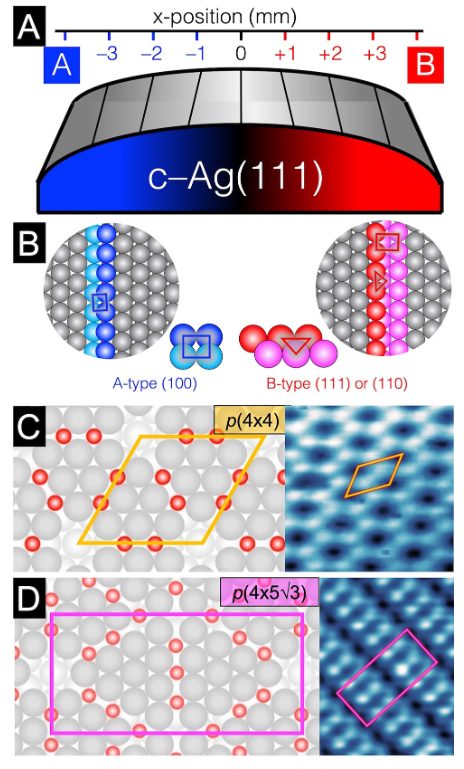

温度、吸附物种和外部应变也是重要的调控手段。热处理可导致表面原子迁移率增加，促进重构；化学吸附分子（如氧、氢）可通过改变表面化学势诱导重构。例如，TiO₂表面在还原或氧化气氛中会呈现不同的重构模式，氧空位的形成与扩散是关键机制
原子模型（顶部和侧面视图）显示了在(a)中观察到的氧诱导结构。
STM是研究表面重构的原子级成像利器，基于量子隧穿效应直接探测表面电子态密度，提供实空间原子排列图像。其核心优势在于可在超高真空（UHV，10–10至10-11 mbar）和变温环境（室温至1500 K）下工作，适用于金属、半导体甚至绝缘体（需特殊处理）。
ACS Catalysis 6, 4640-4646 (2016)
LEED通过单色低能电子束（典型能量35–200 eV）与表面原子层发生衍射，形成反映表面周期性的衍射图案。它是确定有序表面结构的标准技术，可快速判断重构的对称性和晶格常数。例如，LEED清晰识别了Al2O3（0001）的重构表面。

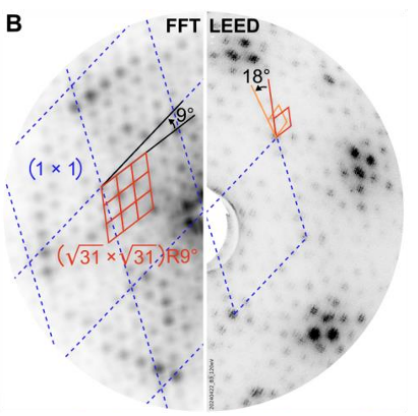

120 eV下记录的LEED图案的FFT。蓝色虚线网格标记体（1 × 1）倒易晶格。重构晶格的旋转域（±9°）用红色和橙子标记。
SXRD利用同步辐射产生的掠入射X射线探测表面几层原子的结构，对重构的原子坐标、键长和弛豫量提供亚埃级精度。与LEED相比，SXRD在运动学散射近似下更易定量分析，且对轻元素（如氧）敏感。

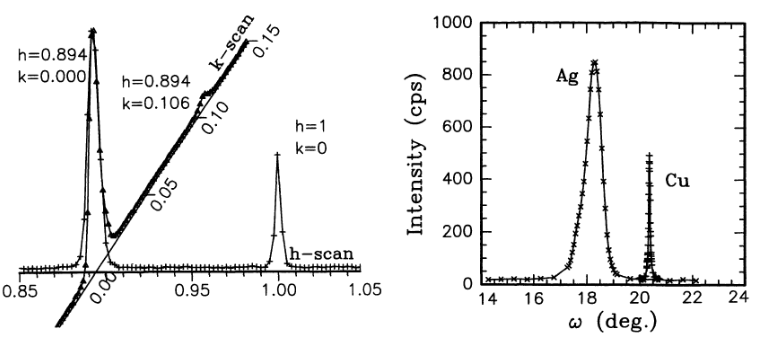

沿着主对称h和k轴围绕(1, 0)铜衬底SXRD；Cu(l, 0)和Ag(0.894, 0)的SXRD

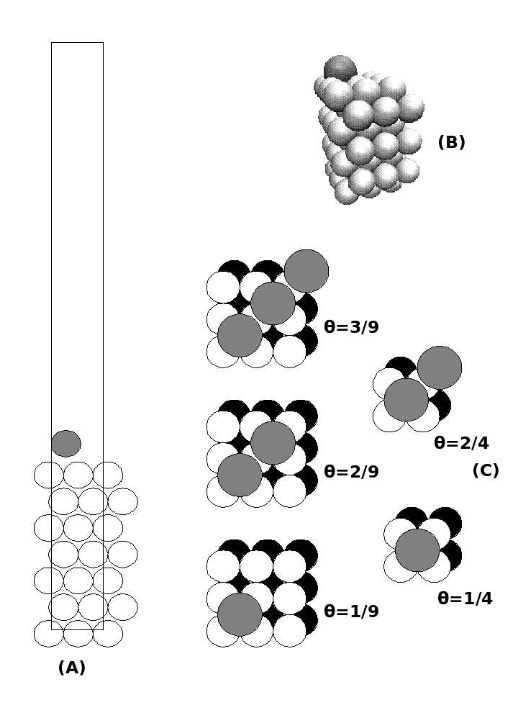

DFT是预测表面重构的第一性原理主力，通过求解Kohn-Sham方程计算电子结构和总能量。表面模拟采用Slab模型：包含有限原子层（通常5–15层）和真空层（≥10 Å），周期性边界条件消除人为边界效应。
Si(111)-7×7重构是最著名的半导体表面重构实例，涉及顶层原子的复杂重排形成十二元环和悬键饱和。

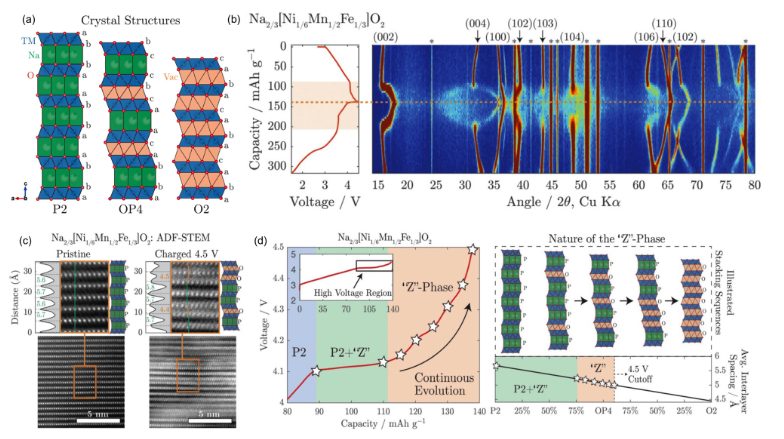

(a)P2，OP4 和 O2 晶体结构，以及相应的堆垛序。这里，“P”和“O”分别代表三斜晶系和八面体配位。230 (b)对 Na2/3 [Ni1/6 Mn1/2 Fe1/3 ]O2 的第一完整电化学循环进行的X射线衍射(XRD)分析。
(c)Na2/3 [Ni1/6 Mn1/2 Fe1/3 ]O2 原始和充至4.5 V的扫描透射电子显微镜(STEM)图像。突出显示区域显示了P型过渡金属偏移（绿色线）和O型过渡金属偏移（橙色线）。
(d)从P2相到O2相的转变机制，其中OP4相作为中间步骤，在Na2/3[Ni1/6 Mn1/2 Fe1/3]O2中形成“Z”相。
表面重构是表面科学的核心课题，其研究需要实验表征与计算模拟的深度融合。STM、LEED、SXRD提供了互补的结构信息，从原子排列到长程有序，从电子态到化学组成。DFT、构建多尺度预测框架，从电子结构到介观演化，实现了对重构机制的全方位理解。
【高端测试 找华算】
华算科技是专业的科研解决方案服务商，精于高端测试。拥有10余年球差电镜拍摄经验与同步辐射三代光源全球机时，500+博士/博士后团队护航，保质保量！
🏅已助力5️⃣0️⃣0️⃣0️⃣0️⃣➕篇科研成果在Nature&Science正刊及子刊、Angew、AFM、JACS等顶级期刊发表！
