说明：在现代电池技术的快速发展中，材料表征技术扮演着至关重要的角色。这些技术不仅帮助我们深入理解电池材料的微观结构和化学性质，更为电池性能优化和寿命延长提供了科学依据。
本文华算科技将系统介绍电池研发中常用的关键表征手段，从结构表征到化学分析，从静态观测到动态追踪，全面展现这些技术在电池研究中的应用价值。
X射线衍射技术是电池材料研究的基石，通过分析X射线照射样品后产生的相干散射信号，获取材料的晶体结构、相组成、晶格参数及应变/应力等关键信息。
在电池材料研究中，XRD的应用极为广泛，常用于确认材料合成纯度、跟踪充放电过程中的结构演变（如LiFePO₄的相变）以及分析界面特性。
同步辐射X射线衍射（SXRD）作为传统XRD的高亮度、高通量版本，为电池研究带来了革命性的突破。其高亮度特性允许进行微区探针表征和原位实验，能够实时追踪电池性能衰退机制。
同步辐射X射线衍射（SXRD）专门用于分析固态电解质（SEs）和电极材料的晶体结构、物相组成和晶格参数演变。

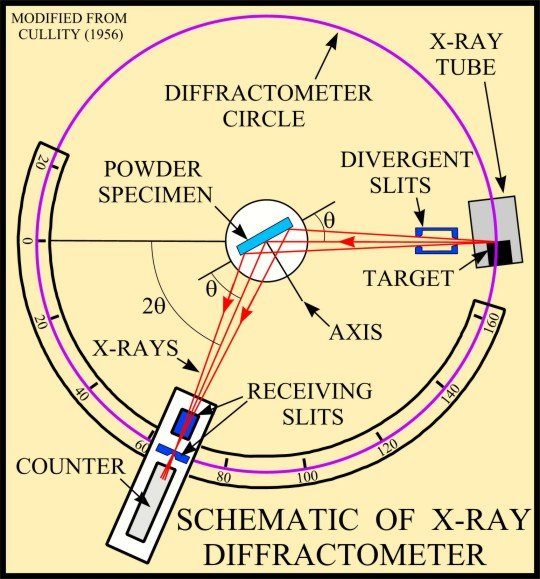

X射线衍射仪的工作原理基于布拉格定律，通过精确测量衍射角来计算晶面间距。从示意图可以看出，X射线从X射线管发出，经过发散狭缝后照射到样品上，样品中的原子会散射X射线产生衍射，衍射后的X射线经过接收狭缝后被接收器探测。
这种精密的几何设计确保了测量结果的准确性和可重复性。
电子显微镜技术为电池材料研究提供了纳米尺度的观测能力。透射电子显微镜（TEM）通过透射电子束观测材料的原子排列、微观形貌和层状结构；扫描电子显微镜（SEM）则利用二次电子成像获取表面形貌。
两者常用于分析电池电极的颗粒形貌、孔隙结构及界面退化（如活性物质剥落）。
电子衍射技术进一步扩展了电子显微镜的应用范围。TEM中的选区电子衍射和SEM中的电子背散射衍射（EBSD）可同步确定晶体取向和微观结构。这种结构-形貌一体化的分析能力，使得研究人员能够全面理解电池材料的微观特征与其宏观性能之间的关联。
然而，电子显微镜技术也存在一定局限性。样品制备需高真空环境（如TEM需超薄切片），SEM的真空条件限制其原位应用。成像参数（如加速电压、束流强度）的选择也至关重要，高束流可能损伤样品，需结合电化学抛光优化信噪比。

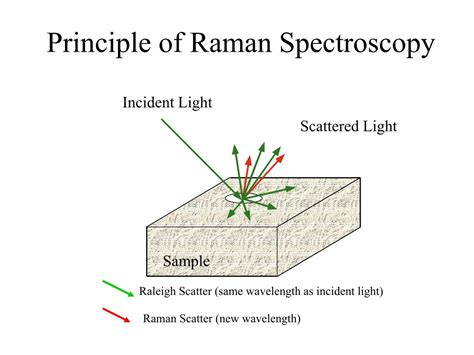

拉曼光谱技术通过检测分子振动产生的非弹性散射光，解析材料的化学键合、官能团及结构特征。其基本原理在于区分两种散射过程：瑞利散射（波长与入射光相同）和拉曼散射（波长与入射光不同）。
在电池研究中，拉曼光谱的典型应用包括：碳材料的D/G峰分析（评估石墨化程度）；MXene材料的特征结构识别；电极-电解质界面（SEI膜）的化学组成追踪。通过分析特征峰波数、强度和峰形（如D峰与G峰强度比）可量化缺陷密度或应力变化。
原位拉曼技术进一步拓展了该技术的应用范围，可动态监测充放电过程中的化学键演变。虽然知识库中未提供具体的电池应用案例，但这一技术在实时监测电池反应机理方面具有巨大潜力。

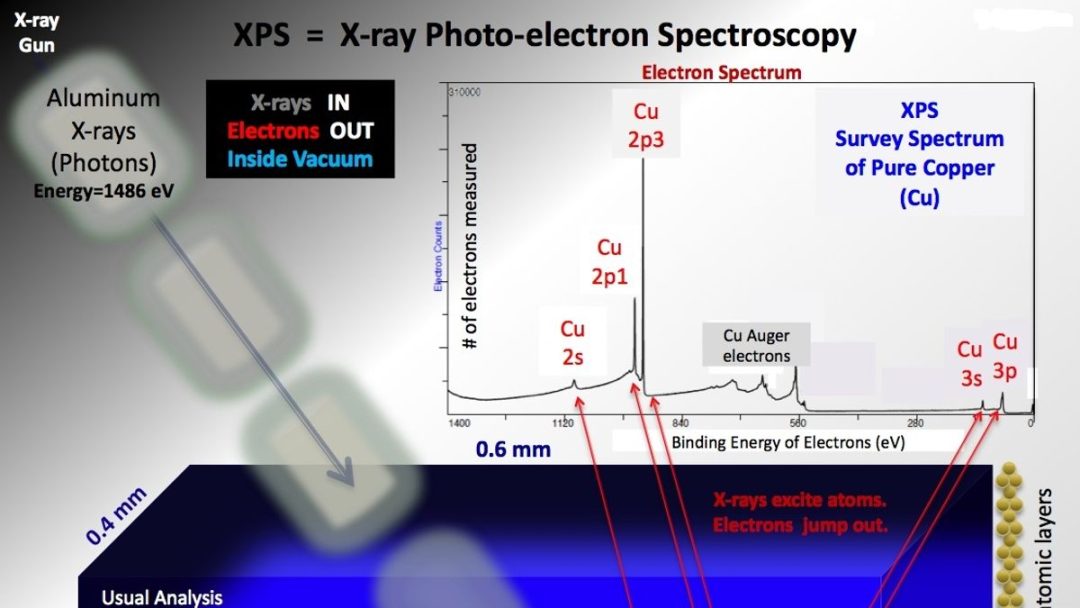

XPS技术通过测量光电子结合能，分析材料表面元素组成、化学态及电子结构。其工作原理基于X射线照射样品后激发光电子，通过测量这些光电子的能量来分析元素组成和化学状态。
在电池领域，XPS的作用包括：电极元素氧化态鉴定（如过渡金属价态变化）；含氧官能团定量分析；SEI膜成分解析。实验流程需真空环境，峰拟合流程依赖结合能数据库（如C1s=284.8 eV校准）。
XPS分析的深度通常在0.4 mm到0.6 mm之间，对应于原子层。这种表面敏感性使得XPS成为研究电池界面反应的理想工具，特别是在分析SEI膜形成和演化方面具有独特优势。

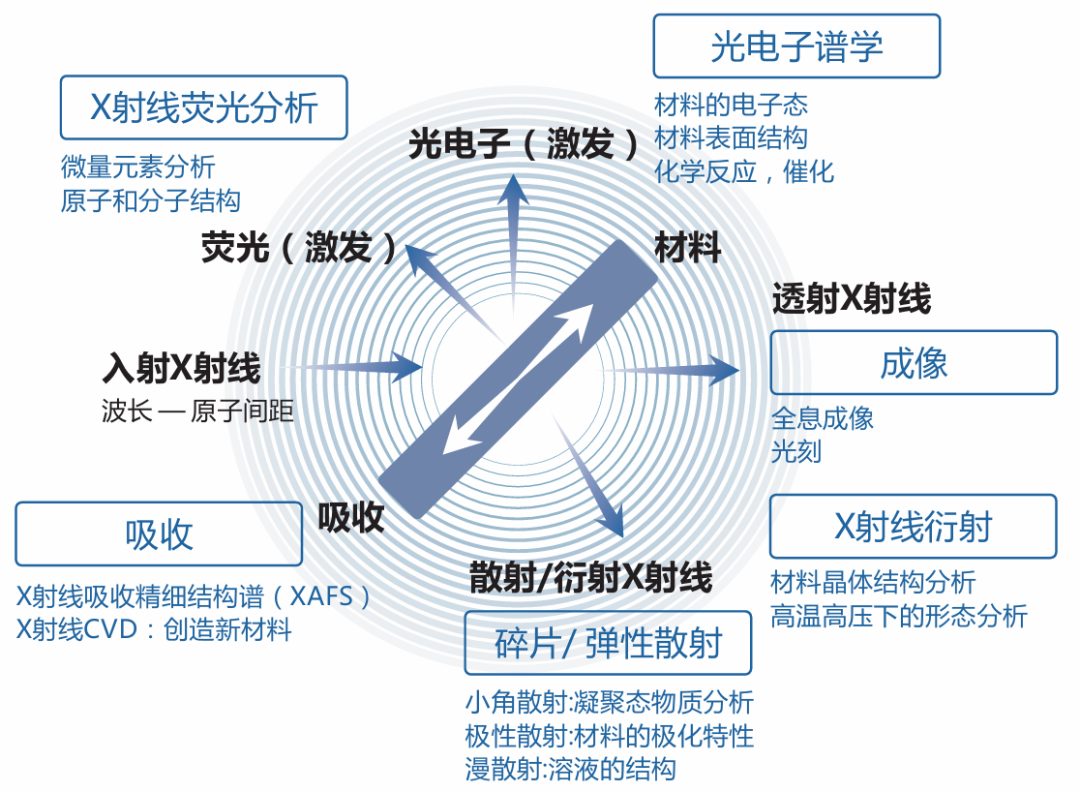

原位表征技术是现代电池研究的重要发展方向。原位XRD结合同步辐射光源，具有高亮度、高能量、可调波长，这意味着它能提供更强的信号和更高的信噪比。这种技术优势特别适用于探测电池材料中含量低或信号弱的元素（如锂离子），适合快速动力学过程研究。
同步辐射技术的高穿透性使其能够实现微区结构分析，适用于多相体系。这一特性在全固态电池研究中尤为重要，因为固态电解质与电极之间的界面反应往往发生在材料内部，需要高穿透性的探测手段。

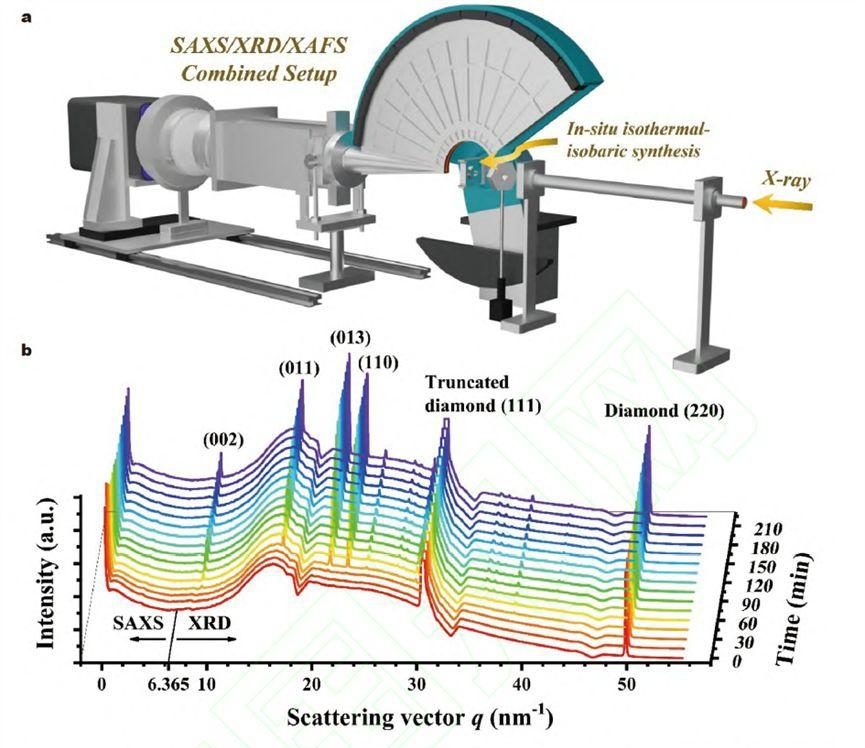

现代表征设备的发展使得多种技术的联用成为可能。SAXS/XRD/XAFS组合装置就是一个典型例子，该装置结合了三种X射线表征技术——小角X射线散射（SAXS）、X射线衍射（XRD）和X射线吸收精细结构（XAFS），用于分析材料的结构。
XAS技术（含XANES和EXAFS）通过分析X射线吸收边位置及振荡，探测局域原子配位环境和价态。XANES可用于精确测定元素的价态变化，如跟踪锂离子嵌入/脱出过程中的价态变化。EXAFS则可提供原子间距、配位数和无序度等信息。
XAS技术在揭示界面副反应产物（如过渡金属溶解）方面也具有重要应用。这种对局域结构的敏感性，使得XAS成为理解电池材料退化机理的重要工具。
单一表征技术往往只能提供材料特性的某个侧面，而多技术协同则能够构建更全面的材料图像。例如，原位XRD提供晶体结构信息，TEM/SEM补充形貌演化，XPS解析表面化学态，三者结合可全面揭示”结构-性能”关联。
同步辐射技术（SXRD、XAS）的高穿透性适用于全固态电池的界面退化研究。这种多尺度、多技术的融合策略，正在推动电池研究从经验驱动向科学预测转变。
尽管表征技术取得了显著进展，但仍面临诸多挑战。真空限制是主要问题之一：SEM、XPS需真空环境，难以模拟实际电池工况。这种环境差异可能导致实验结果与实际电池性能之间的偏差。
数据解读复杂性是另一个重要挑战。原位技术产生海量数据，需结合机器学习辅助分析（如XPS峰拟合）。如何从复杂数据中提取有价值的信息，需要发展新的数据分析方法和算法。
降解机制研究不足也是当前面临的问题。知识库中操作技术对降解机制（如锂枝晶生长、SEI膜破裂）的直接解析仍较薄弱。这限制了我们对电池失效机理的深入理解。
电池表征技术的未来发展将围绕几个关键方向展开。首先，开发兼容电池操作环境的高分辨率表征方法将是重要突破点。这包括发展原位表征技术，能够在真实电池工作条件下进行观测。
其次，结合计算模拟的数据分析框架将成为推动高性能电池设计的核心方向。通过理论计算与实验表征的结合，能够更深入地理解材料性能与结构之间的关系。
最后，标准化操作协议的建立将有助于提高不同实验室研究结果的可比性。这对于推动电池技术的产业化应用具有重要意义。
电池研发依赖多维度表征技术协同：XRD/TEM/SEM解析静态结构，拉曼/XPS揭示化学状态，原位/操作技术追踪动态过程。尽管同步辐射与电化学联用技术（如XRD-XAS）显著提升了时空分辨率，但在降解机制的定量解析和标准化操作协议方面仍需突破。
随着表征技术的不断发展和完善，我们对电池材料的理解将更加深入，这将为下一代高性能电池的设计和开发提供强有力的科学支撑。表征技术的进步不仅推动着基础研究的发展，也为电池技术的产业化应用奠定了坚实基础。
