功函数（Work Function）是指电子从固体表面脱离所需要的最小能量，通常用于描述金属或半导体等材料中的电子脱附过程。在金属材料中，功函数通常是表面电子从费米能级脱离到真空中的所需能量。
功函数的大小与材料的电子结构、表面特性等因素有关。功函数对材料的电子导电性、表面反应性、光电效应等有重要影响。
功函数的物理本质与数学表述
功函数（Work Function）是凝聚态物理和表面科学的核心参数之一，它量化了电子从材料表面逸出到自由空间所需克服的能量壁垒。
这一概念在光电发射、催化反应、半导体器件设计等领域具有奠基性作用。要全面理解其内涵，需从微观电子行为、热力学统计以及实际应用三个维度展开分析。
功函数的严格定义为：将处于费米能级（Fermi Level, EF）的电子移至材料表面外无穷远处（真空能级Ev）所需的最小能量，其数学表达式为：
Φ=Ev−EF
其中真空能级Ev是电子完全脱离材料束缚的参考能级，而费米能级EF表征材料中电子的化学势。值得注意的是，功函数是表面敏感参数，同一材料不同晶面功函数可相差0.5eV以上，这是由于表面原子排列差异导致电子势垒高度不同 。

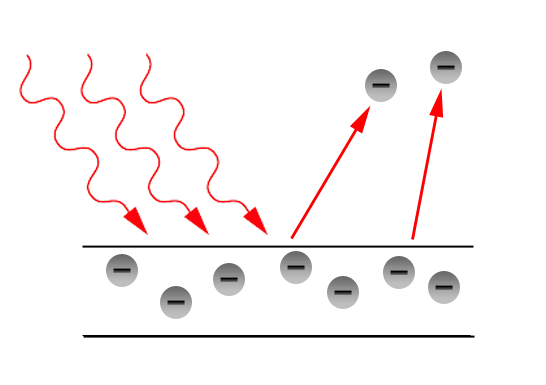

金属表面电子逸出示意图
功函数的微观物理意义
电子束缚强度的标尺
功函数直接反映价电子与原子核的束缚强度。以碱金属为例，铯（Cs）的功函数仅1.95eV，而钨（W）高达4.55eV，这种差异源于原子半径和核电荷数的不同：Cs的最外层电子受核束缚弱，容易形成自由电子气；而W的5d电子则被强库仑势束缚 。
表面效应的温度依赖性
实验表明，功函数随温度变化呈现非线性关系。当温度从300K升至1000K时，铜的功函数会降低约0.2eV，这归因于：
晶格热膨胀导致电子云重叠程度减小
表面吸附原子的热脱附改变偶极层结构
电子-声子相互作用增强引起的能带重整化
界面电荷转移的驱动力
在异质结界面（如金属-半导体接触），功函数差会形成肖特基势垒。以Pt/TiO₂体系为例，Pt的功函数（5.65eV）远高于TiO₂（4.2eV），接触后电子从TiO₂向Pt迁移直至费米能级对齐，在界面处形成0.3-0.5eV的势垒高度，这种内置电场可显著提升光催化产氢效率 。

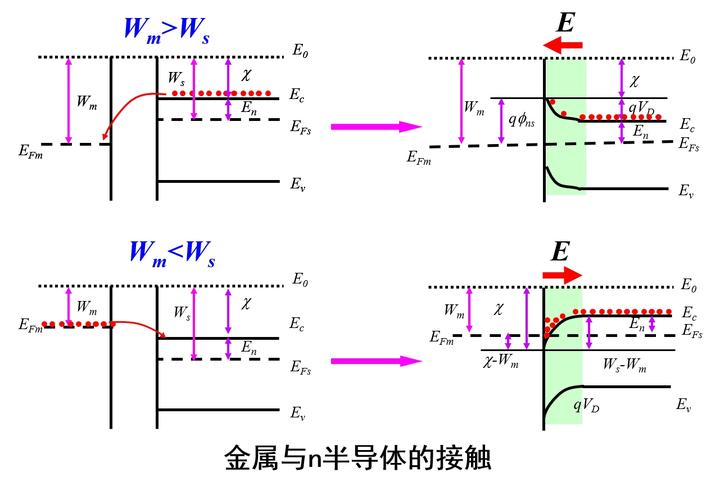

金属-半导体接触能带弯曲示意图
费米能级的物理内涵

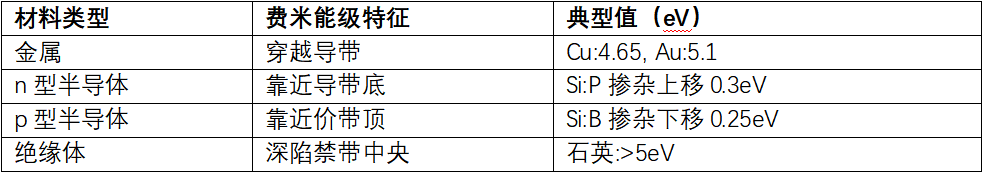

费米能级作为电子填充概率为50%的能级，其位置隐含了材料的本征特性：
在非平衡态下（如光照或偏压作用），需引入准费米能级（Quasi-Fermi Level）描述载流子分布。以硅太阳能电池为例，光照时电子和空穴的准费米能级分裂程度直接决定开路电压Voc的大小。
功函数与给米能级的协同作用
表面修饰的调控效应
通过单层分子修饰可精确调控功函数。例如在ITO玻璃表面自组装4-氟苯硫酚（4-FTP），其强电负性使表面偶极矩增大，功函数从4.7eV提升至5.2eV，这种技术被广泛应用于OLED空穴注入层的优化。
纳米尺寸效应

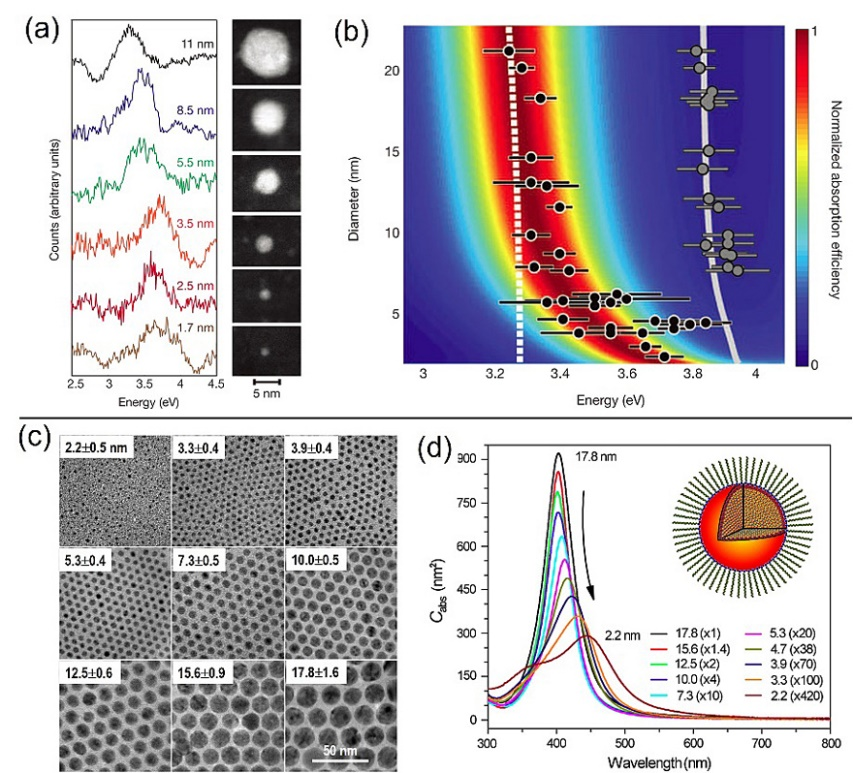

当金颗粒尺寸从10nm减小至2nm时，功函数增加1.1eV，这是由量子限域效应导致费米能级下移和表面原子配位数减少共同作用的结果。该现象在单原子催化剂设计中具有重要指导意义 。
DOI: 10.1039/D0SC04651E
先进表征技术解析
紫外光电子能谱（UPS）通过分析二次电子截止边（SEC）确定功函数，具体流程包括：
测量He I（21.22eV）激发下的光电子能谱；
确定费米边（EF对应动能Ekin=0）；
拟合SEC线性区外推至基线交点；
代入公式：Φ = hν – (Ecutoff – EF)；

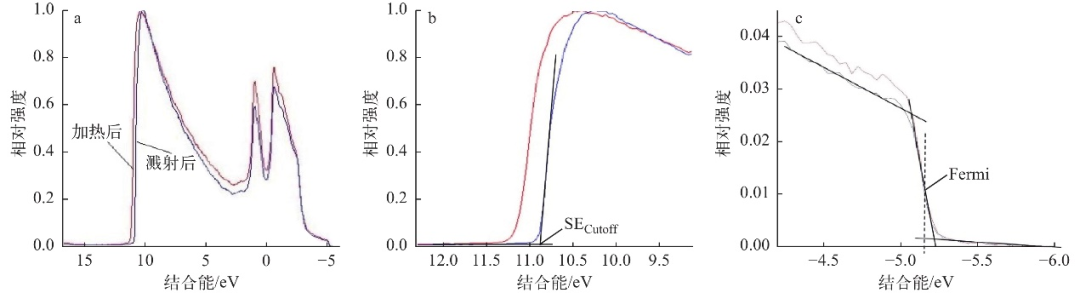

典型UPS谱图中可观察到三个特征区：费米边、价带顶（VBM）和二次电子截止边，其能量关系如下图所示：
DOI: 10.7538/yzk.2024.youxian.0489
应用中的关键作用
光电阴极设计：负电子亲和势（NEA）光电阴极通过Cs/O激活使表面功函数低于电子亲和势，GaAs(Cs,O)阴极的量子效率可达30%，是夜视仪的核心部件。其能带工程关键在于使真空能级降至导带底下方 。
锂离子电池界面优化：正极材料LiCoO₂的功函数（5.1eV）与电解液的HOMO能级匹配度，决定了界面电荷转移阻抗。通过Al₂O₃包覆将功函数调至4.8eV，可使电池循环寿命提升200%。
CO₂电还原催化剂：铜基催化剂的功函数与*CO中间体吸附能存在线性关系：当功函数从4.3eV增至4.9eV时，甲酸盐选择性从38%提升至72%，这为理性设计催化剂提供了明确参数 。
总结
当前研究仍面临若干挑战：
动态工况下（如催化反应过程中）功函数的实时测量
二维材料范德华界面的功函数精确调控
极端条件（高压/强磁场）对费米能级拓扑结构的影响
随着原位表征技术和第一性原理计算的发展，功函数与费米能级的深入研究将继续推动新能源材料、量子器件等领域的突破。理解这两个参数的耦合机制，是设计下一代功能材料的关键所在。
