功函数的理论计算与实验分析：方法、策略与应用案例

说明：功函数（Work Function, Φ）是固体材料表面物理化学性质的核心参数之一，定义为将电子从费米能级移至真空能级所需的能量。它不仅是表征电子逸出难易程度的物理量，也是连接电子结构与表面化学活性的桥梁。

功函数直接影响金属的电子发射性能、半导体器件的功耗、催化剂的反应活性以及光电材料的量子效率。在理论计算中，功函数通常通过密度泛函理论（DFT）结合slab模型获得，通过分析费米能级与真空能级的差异，能够准确揭示表面电子结构对外界环境的响应。

近年来，功函数分析在论文中广泛用于解释掺杂效应、表面修饰、应变调控及吸附反应的电子机理，并与态密度（DOS）等电子结构指标结合，形成了较为完整的理论框架。

本文将从功函数的基本定义与物理意义、理论计算方法、论文中的典型分析策略、在不同领域的应用以及未来的发展方向展开深入讨论。

功函数的基本定义与物理意义

功函数的物理本质是材料表面电子束缚能的体现，它决定了电子从固体跃迁到真空中所需的能量壁垒。在金属中，功函数的大小与电子的逸出功直接对应，通常在2–6eV范围内。

高功函数金属（如Pt、Au）具有较强的电子束缚能力，适合用作化学稳定性要求高的电极材料；低功函数金属（如Cs、Ca）更易发生电子发射，适用于热电子发射管或光电阴极。对于半导体，功函数不仅取决于费米能级的位置，还与能带结构和表面态密切相关。

在绝缘体中，由于费米能级位置难以直接定义，通常需结合电子亲和势和带隙信息进行间接推算。

DOI:10.1021/acs.jpclett.1c00278

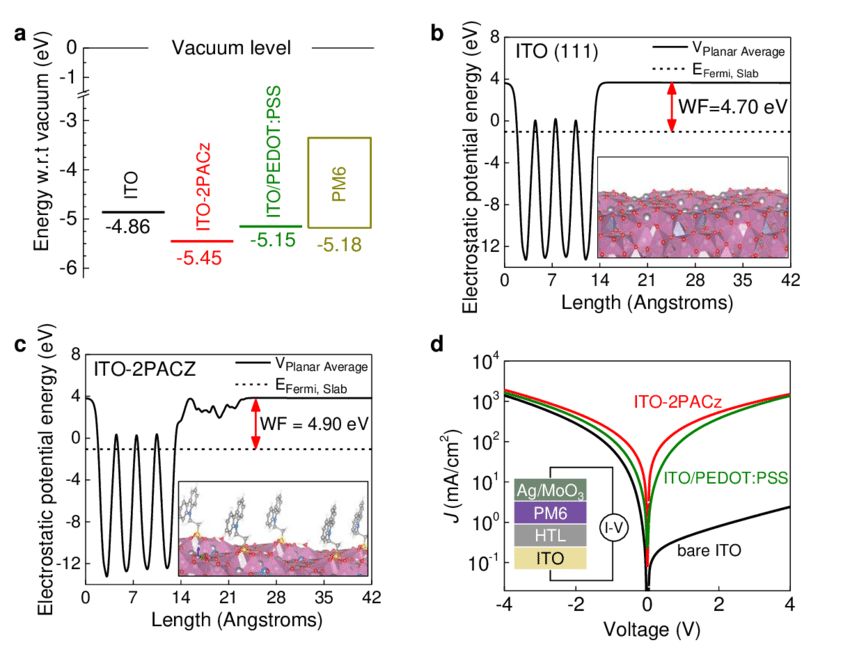

功函数的大小与表面原子排列、电子密度分布、表面偶极层以及表面吸附密切相关。例如，吸附电负性较强的分子（如O₂、F₂）会引起表面电子向吸附层转移，形成向外的偶极矩，从而增加功函数；

而吸附电正性分子（如Li、Na）则会降低功函数。这一现象在催化、电化学和传感器领域尤为重要，因为表面吸附过程可显著改变材料的电子发射特性与反应性。

功函数的理论计算方法与数据处理

在理论计算中，功函数最常用的计算方法是基于slab模型的密度泛函理论（DFT）模拟。首先构建具有真空层（通常≥15Å）的表面模型，并确保slab厚度足以消除表面间的相互作用，还需要加入偶极修正。

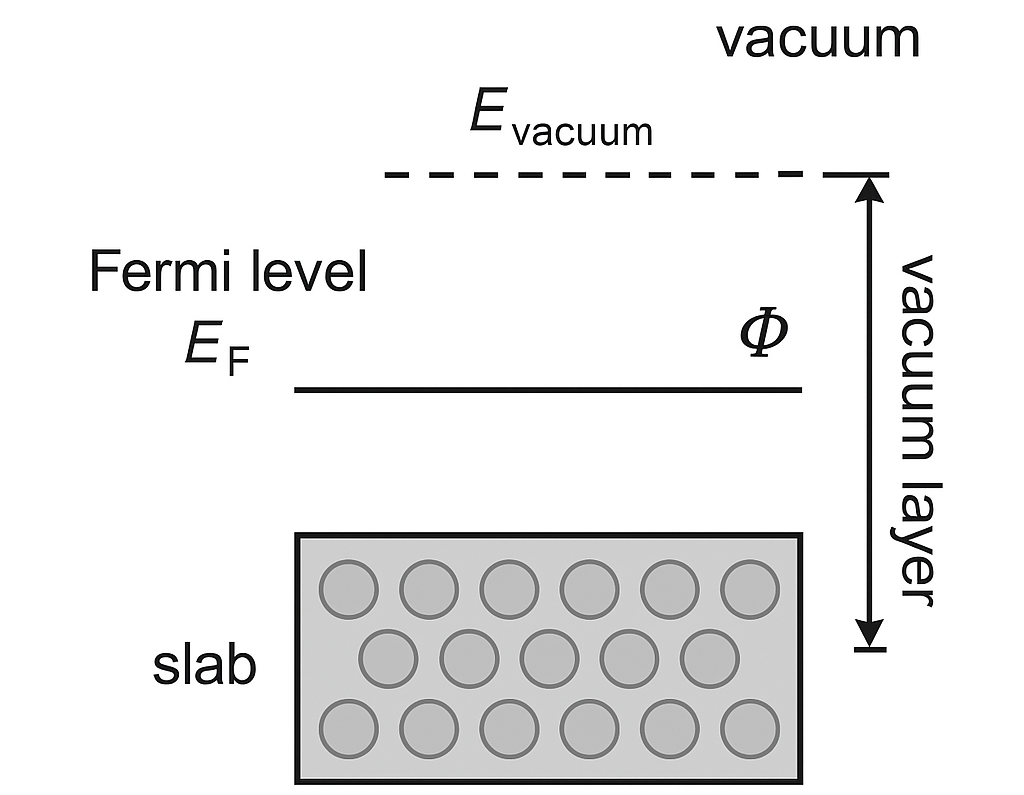

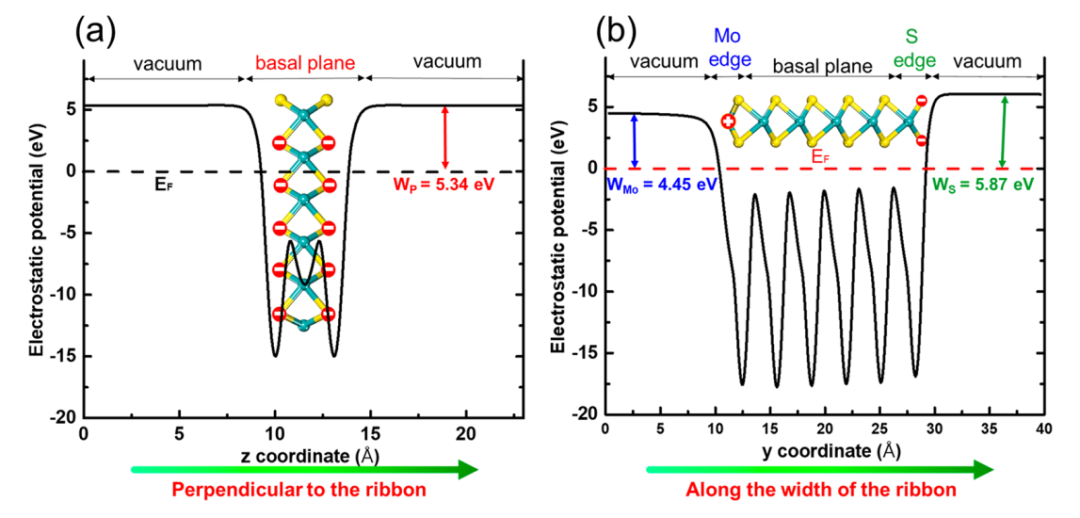

计算完成后，通过平面平均静电势（plane-averaged electrostatic potential）方法获得真空能级的位置，然后与费米能级（E_F）作差，即可得到功函数：Φ=E_vacuum–E_F。这种方法在VASP、Quantum ESPRESSO等主流第一性原理软件中已被标准化实现。

DOI：10.1039/D1CP02124A

数据处理时需注意收敛性测试，包括slab厚度、真空层厚度、k点采样密度以及能量截断等。此外，不同交换-相关泛函（如PBE、SCAN、HSE06）对功函数的预测精度不同，一般GGA-PBE会低估功函数，而混合泛函和GW修正可提供更接近实验的结果。

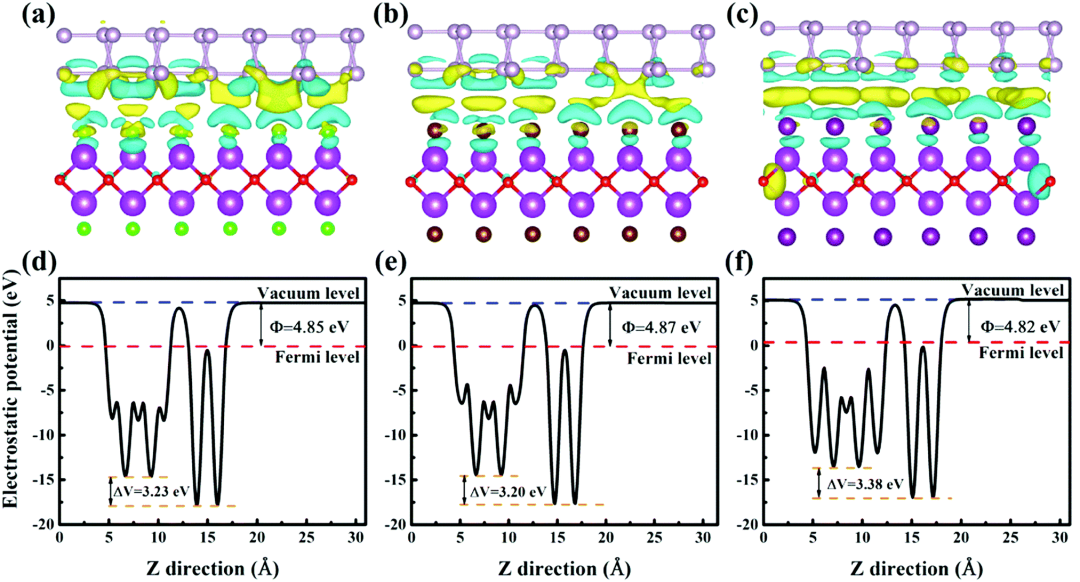

在处理多组分或掺杂体系时，还需分析功函数变化与电子态密度、Bader电荷转移量之间的关系，以揭示调控机理。这种结合态密度与功函数的分析方法已经成为高水平论文中的常规做法。

论文中的功函数典型分析策略

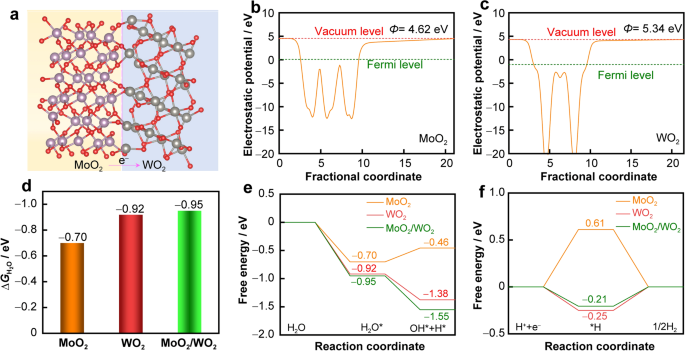

近年来的高水平研究普遍将功函数与DOS、PDOS、差分电荷密度等电子结构分析手段结合，用于解释表面改性和反应活性。例如，有研究通过通过DFT计算得出，MoO₂的功函数为4.62eV，而WO₂的功函数为5.34eV。

这种差异导致当两者形成异质结时，电子会自发地从功函数较低的MoO₂转移到功函数较高的WO₂，直到界面达到费米能级平衡，从而在界面处建立定向的内建电场。

这一电荷重新分布不仅优化了界面电子结构，还增强了电荷传输效率，并改变了H₂O分子及反应中间体的吸附行为。

计算结果显示，MoO₂/WO₂异质结对H₂O的吸附能（-0.95eV）高于单一组分，同时其氢吸附自由能ΔG-H*接近热中性（-0.21eV），明显优于单相MoO₂和WO₂。这表明功函数差异驱动的界面电子重构是提升HER本征活性的关键因素。

DOI:10.1007/s12598-023-02516-5

在能源存储材料研究中，如钠离子电池阳极的理论研究中，功函数分析常用于评估离子嵌入后材料电子发射能力的变化。

例如，一篇研究论文中，通过比较嵌入前后石墨烯基阳极的功函数，发现功函数降低与电子密度向Na原子转移高度相关，说明嵌入导致表面电子束缚能降低，从而影响电化学反应动力学。

这类结合功函数与电荷密度差异的分析策略已在高水平期刊中被广泛采用。

功函数在不同领域的应用与研究进展

在催化领域，功函数是预测材料与反应物电子交换能力的重要指标。低功函数材料在电子供给反应（如还原反应）中具有优势，而高功函数材料在电子捕获反应（如氧化反应）中更具活性。

在光电器件中，电极材料功函数的匹配对于降低界面势垒、提升载流子注入效率至关重要，例如在有机太阳能电池（OSC）中，阳极与活性层的功函数匹配能够显著提升开路电压与填充因子。

DOI:10.1021/acsenergylett.0c01421

在传感器领域，功函数变化可直接反映表面吸附事件，因此被用于气敏器件的工作机理分析。例如，SnO₂气敏传感器在吸附NO₂时功函数显著上升，这与表面电子向NO₂转移形成偶极层的机理一致。

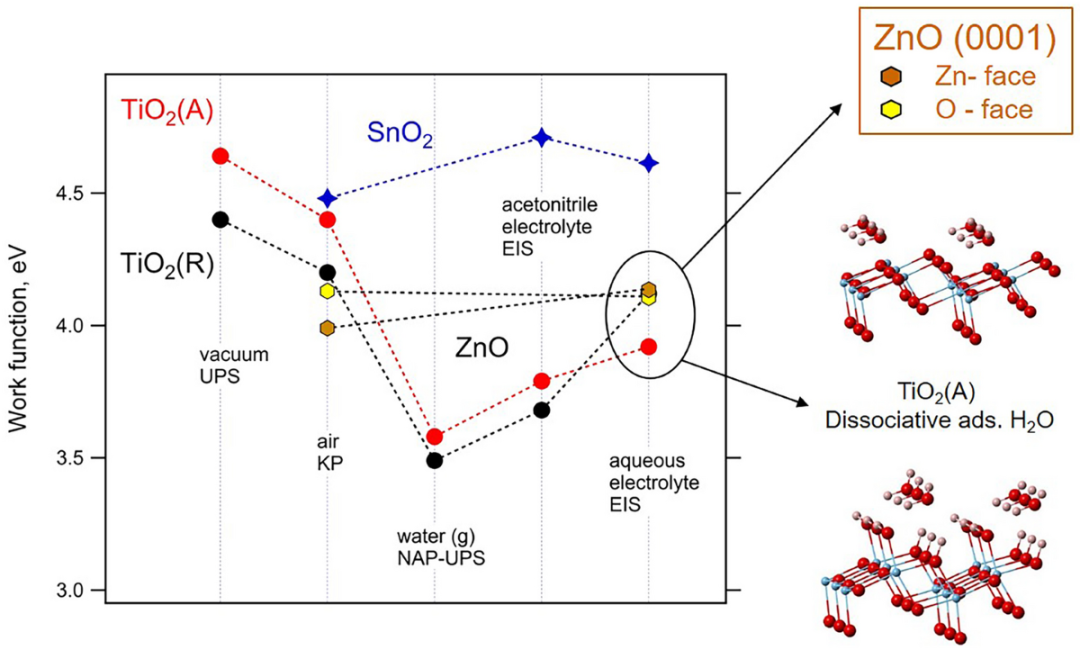

通过理论计算结合实验功函数测量（如光电子能谱、开尔文探针力显微术），不仅能解释传感性能，还能指导材料掺杂与表面修饰策略的设计。

DOI：10.1007/s10008-023-05770-w

结论与展望

功函数作为表征材料表面电子发射能力和电子束缚能的重要物理量，在理论计算和实验研究中均具有核心地位。

从DFT slab模型的精确计算到结合态密度、差分电荷密度和电荷转移分析的综合研究，功函数分析已经发展为理解和预测材料性能的重要工具。随着计算方法和算力的提升，高精度功函数预测将进一步依赖混合泛函、GW方法及机器学习辅助的高通量计算。

同时，结合原位实验（如原位UPS、KPFM）与理论模拟，将有助于揭示工作环境下功函数的动态变化规律。未来，功函数不仅会继续作为电子结构分析的重要指标，还可能成为多物理场耦合材料设计中的关键优化参数，推动催化、能源、电子器件等领域的快速发展。
