功函数（Work Function, Φ）作为表征材料表面电子逸出能力的核心物理量，在催化科学中具有重要地位。它不仅反映了表面静电势垒的高度，还与电子结构、吸附特性、界面电荷转移等密切相关。
本文华算科技首先系统阐述了功函数的物理定义、理论基础及影响因素，分析了其在催化反应研究中的作用机理，包括电子转移驱动力、表面偶极调控、界面电子结构匹配及与反应过电位的关系。
随后基于密度泛函理论（DFT）和VASP软件，给出了功函数的第一性原理计算流程，涵盖表面模型构建、参数设置、静电势提取及常见误差修正方法。
最后通过 Ni(111) 表面吸附CO的案例，展示了功函数变化与反应机理之间的定量关联。本研究为催化剂电子结构调控与性能预测提供了理论依据和计算方法参考。
催化研究中的功函数
在催化材料的研究中，表征和调控催化剂表面的电子结构是理解反应机理、提升催化活性的核心环节。功函数（Φ）作为描述电子从材料表面逸出所需最小能量的物理量，提供了一个直接而宏观的电子结构指标。
其数值不仅由材料的体相电子态决定，还与表面原子结构、吸附物种、电荷分布以及界面相互作用密切相关。在金属催化剂中，功函数的变化直接影响电子供受能力。
例如，功函数低的金属倾向于失去电子，更容易参与还原反应；而功函数高的金属则更倾向于接受电子，适合参与氧化反应。在半导体光催化剂中，功函数与能带位置、载流子分离效率以及界面势垒密切相关。
调控功函数，可以改变表面电荷分布，从而影响反应物的吸附方式和反应路径。此外，功函数在电催化领域还与反应过电位、反应动力学参数等呈一定的关联性，因此可作为高通量筛选催化剂的重要指标。
功函数的物理本质
功函数Φ定义为电子从材料费米能级（EF）移动到真空能级（Evac）所需的能量：Φ=Evac-EF。在金属中，EF是导带中电子占据的最高能量；在半导体和绝缘体中，EF位于带隙中，其位置取决于掺杂类型和浓度。
功函数反映了电子从固体内部迁移到真空所需克服的表面静电势垒，这一势垒源于晶格离子对电子的库仑吸引以及表面电子密度分布引起的表面偶极层。从微观角度看，功函数反映了材料表面静电势垒的高度。
当一个电子从固体内部移向真空，它需要克服表面势垒，这个势垒的高度正是功函数的大小。因此，功函数是表征固体电子输运与表面反应活性的关键指标之一。
在金属中，费米能级处于导带中，因此功函数主要由表面电子密度和表面偶极决定；而在半导体和绝缘体中，费米能级位于带隙内，其功函数还取决于表面态、掺杂水平和带边位置。
影响因素
晶面取向：不同晶面的原子排列密度和表面电子密度不同。例如，面心立方（FCC）金属中，(111) 面原子堆积最致密，表面偶极较弱，功函数往往较高；而 (100) 面堆积疏松，功函数相对较低。
表面吸附：吸附电负性较高的物种（如 O、F）会增强表面偶极，提升功函数；而吸附电正性物种（如碱金属原子）则会降低功函数。吸附效应在气敏器件、催化反应中尤其显著。
缺陷与掺杂：表面空位、台阶等缺陷会改变局域电子态，造成功函数变化。例如，在金属氧化物中引入氧空位可降低功函数，增强电子给体能力。
界面电子转移：异质结催化剂中，不同材料的功函数差异会导致费米能级对齐，引发界面电荷转移，形成肖特基势垒或欧姆接触。这种界面势垒对光生载流子的分离至关重要。
功函数在催化反应中的应用
电子转移驱动力与反应方向性
催化反应过程中的电子转移方向由反应物的最低未占据分子轨道（LUMO）和催化剂表面的费米能级相对位置决定。
功函数低的催化剂费米能级较高，更容易向反应物的LUMO提供电子；功函数高的催化剂则更容易从反应物的最高占据分子轨道（HOMO）获取电子。
例如，在CO₂电还原反应中，低功函数金属（如 Ag、Au）有利于电子注入CO₂分子的反键轨道，促进C=O键活化；而在O₂还原反应（ORR）中，较高功函数的金属（如Pt）有利于吸引电子密度较低的O₂分子参与反应。
DOI:10.1007/s12598-023-02516-5
表面偶极调控与吸附能优化
根据Sabatier原则，最佳催化剂应当对反应物具有适中的吸附强度。功函数通过影响表面偶极改变吸附能。例如，在NH₃合成反应中，通过在Fe催化剂表面掺杂低功函数金属（如 K），可降低N₂的吸附能，从而降低解离能垒。
界面电子结构匹配与载流子分离

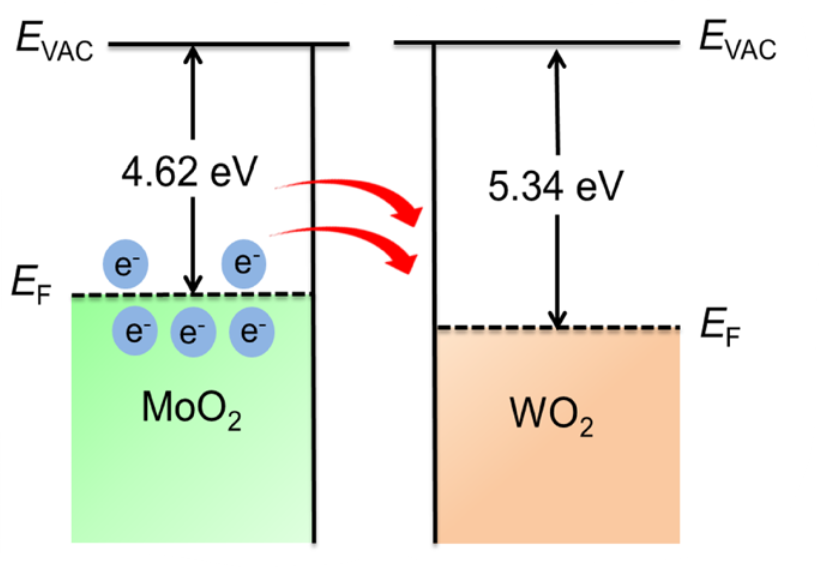

在光催化中，金属/半导体界面的功函数差决定了费米能级对齐后的能带弯曲程度。例如，Au的高功函数使其与TiO₂接触时形成向下弯曲的导带，有利于光生电子转移至Au并参与还原反应，从而抑制电子-空穴复合。
功函数与过电位的经验关联
在某些电催化反应中，功函数与反应过电位之间存在经验关系。例如，高功函数材料在析氧反应（OER）中通常表现出较低的过电位，因为它们具有更强的电子吸引能力，有利于氧中间体的生成与脱附。
DOI:10.1007/s12598-023-02516-5
基于VASP的第一性原理计算功函数
表面模型构建
在DFT计算中，功函数计算通常采用slab模型模拟材料表面。构建步骤包括：
1. 从优化后的体相结构中切割所需晶面。
2. 选取足够厚度（4–6 原子层以上）的slab，保证中间层近似体相性质。
3. 添加15–20Å真空层以消除周期性相互作用。
4. 对表面原子进行几何优化，底层原子保持固定以模拟体相约束。
参数设置与计算细节
精度设置：EDIFF=1E-5eV确保总能量收敛。
k 点采样：在表面平行方向设置足够密度（如 5×5×1）。
偶极修正：对非对称slab必须启用LDIPOL=.TRUE. 和IDIPOL=3，以去除虚假电场。
输出控制：设置LWAVE=.TRUE. 与LCHARG=.TRUE.保存波函数与电荷密度文件，便于后续分析。
静电势与功函数提取
1. 计算完成后，LOCPOT文件包含静电势信息。

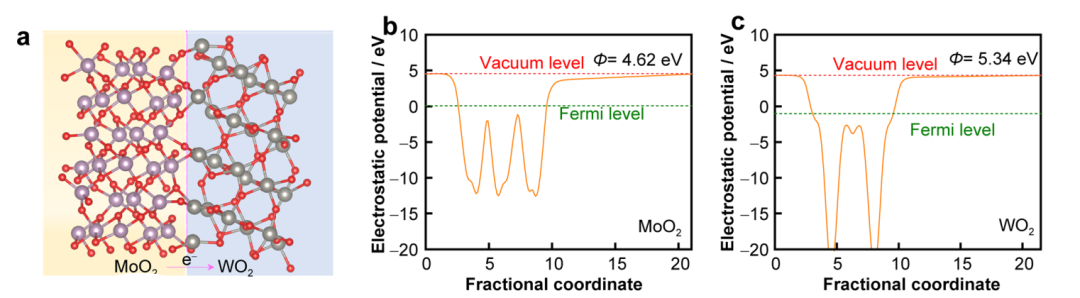

2. 使用vaspkit或自编脚本对LOCPOT进行平面平均，得到沿法向的静电势分布。

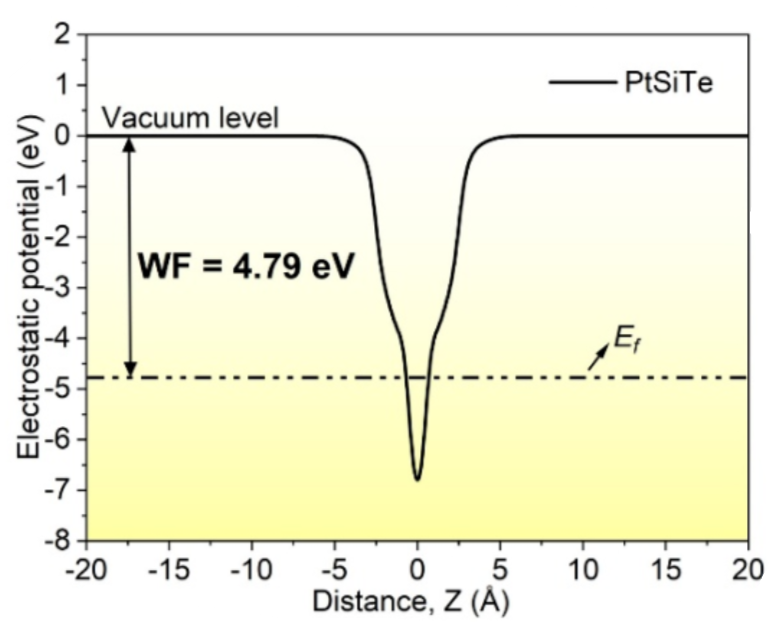

3. 在真空区找到势能平台值Evac。
4. 从OUTCAR文件中读取费米能级EF。
5. 通过Φ=Evac-EF计算功函数。
常见误差与修正
真空层不足：会导致周期性图像相互作用，影响Evac。
偶极修正缺失：非对称slab会产生虚假电场，导致功函数偏差。
表面未充分弛豫：表面重构会显著改变功函数。
费米能级漂移：金属与半导体体系的EF读取方式不同，需结合态密度分析。
总结
功函数作为催化剂表面电子结构的重要表征参数，在反应机理分析、性能预测和材料筛选中具有不可替代的作用。通过理论计算与实验测量相结合，可以揭示吸附行为、界面电子转移及反应动力学之间的内在联系。
未来的研究可进一步结合功函数与机器学习高通量筛选，实现催化剂设计的快速预测与优化。
