钴磷化物（CoP）作为一种重要的过渡金属磷化物，近年来在催化领域中展现出卓越的性能，尤其是在水分解、氮气还原、氨硼烷水解等反应中表现出优异的催化活性和稳定性。
本文将从CoP的催化机制、性能分析、结构调控策略以及与其他材料的协同效应等方面进行详细分析，并结合多篇文献中的实验数据和理论模型，探讨其在催化反应中的优势与潜力。
CoP在碱性条件下的HER性能尤为突出。研究表明，CoP纳米片在1 M KOH溶液中表现出优异的催化活性，其起始过电位仅为38 mV，塔菲尔斜率为51 mV/dec，远低于贵金属催化剂如Pt/C（303.8 mV/dec）。
此外，CoP纳米球在碱性条件下对H₂O的裂解能力较强，能够产生高浓度的吸附态H，从而显著提高NO₃⁻还原反应的法拉第效率至90%以上，并达到1000 mA/cm²的分电流。这表明CoP在碱性环境中对H₂O的吸附和解离具有良好的催化能力。

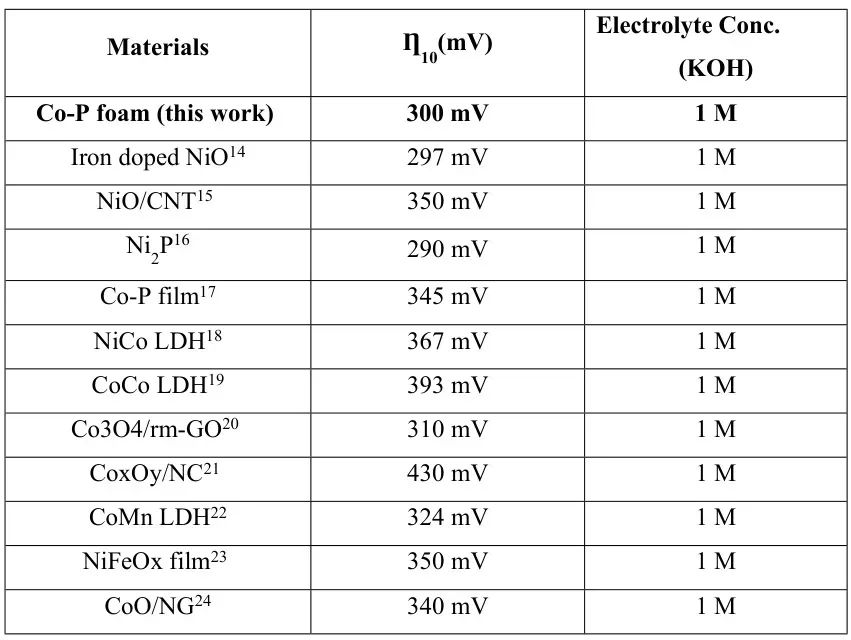

CoP在OER中的催化性能同样表现出色。例如，CoP/CN催化剂在1 M KOH溶液中表现出较低的过电位（η10 = 300 mV）和较小的塔菲尔斜率（70 mV/dec），显示出其在OER中的高效催化能力。
此外，Fe掺杂的CoP纳米锥结构通过优化尖端效应和电子结构，进一步提高了OER的催化活性。
研究表明，Fe-CoP的塔菲尔斜率仅为68 mV/dec，远低于未掺杂的CoP。这表明，通过掺杂过渡金属可以有效调控CoP的电子结构，从而提升其催化性能。
CoP在NRR中的催化性能也得到了广泛研究。Ru/CoP催化剂在N₂H₄还原反应中表现出更高的电子态密度和更强的电荷转移能力，其COHP值分别为-0.996 eV和-3.497 eV，显著优于纯CoP。

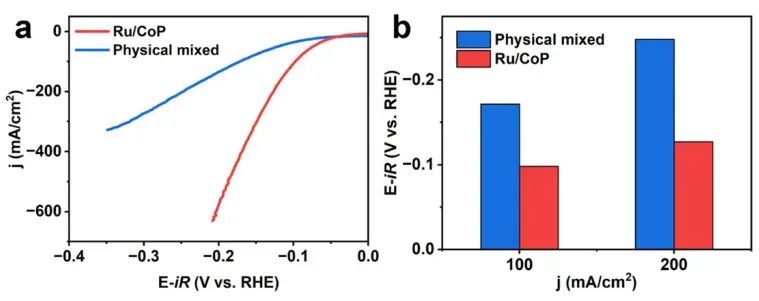

此外，Ru/CoP在N₂H₄还原反应中的电流密度曲线比物理混合Ru-CoP更陡峭，表明其在相同电位下具有更高的催化活性。这些结果表明，CoP及其合金在NRR中具有良好的催化性能。
CoP的形貌对其催化性能有重要影响。研究表明，近球形CoP纳米颗粒在OER和HER中表现出更高的催化活性，其(101)晶面在OER中的过电位较低，而(311)晶面在HER中的水解离自由能接近于热中性。

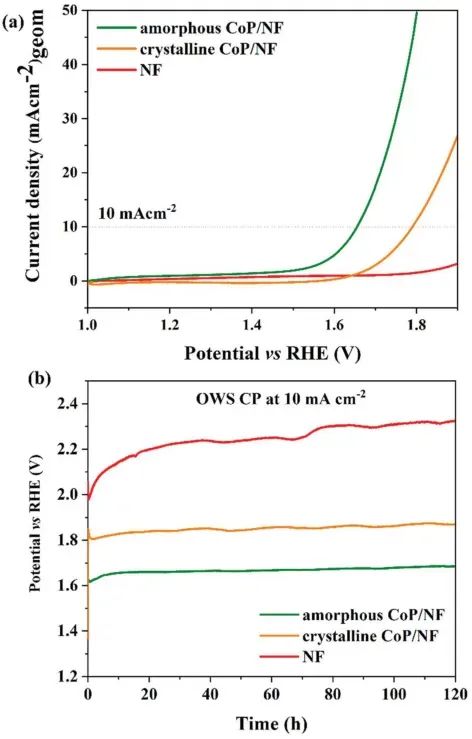

此外，无定形CoP在碱性条件下的OER性能优于结晶CoP，其电流密度显著高于结晶CoP。这表明，通过调控CoP的形貌和晶面暴露，可以进一步优化其催化性能。
掺杂和合金化是提升CoP催化性能的重要策略。例如，Br掺杂的CoP@C纳米催化剂在AB水解反应中表现出优异的催化性能，其TOF值达到67.3 min⁻¹，远高于纯CoP@C。
此外，Fe掺杂的CoP纳米锥结构通过优化尖端效应和电子结构，显著提高了OER的催化活性。这些研究表明，通过掺杂和合金化可以有效调控CoP的电子结构和催化活性。
CoP与碳材料的复合可以进一步提升其催化性能。例如，CoP/CNT催化剂在酸性条件下表现出优异的HER性能，其起始过电位仅为40 mV，塔菲尔斜率为54 mV/dec。
此外，CoP/FeCoPx纳米阵列通过Fe掺杂和P空位的协同作用，显著提升了HER和OER的催化性能。这些结果表明，CoP与碳材料的复合可以有效增强其催化活性和稳定性。
CoP与ZIF-67的复合可以进一步提升其催化性能。例如，ZIF-67衍生的CoP@GC复合材料在OER中表现出优异的催化性能，其塔菲尔斜率为97 mV/dec。
此外，ZIF-67衍生的CoP@GC在HER中表现出较低的过电位（-94 mV）和较小的塔菲尔斜率（42 mV/dec）。
这些结果表明，CoP与ZIF-67的复合可以有效提升其催化性能。
CoP与金属氧化物的复合也可以进一步提升其催化性能。例如，CoP与CoO的复合可以显著提高其在OER中的催化活性。
此外，CoP与CoOy的复合可以显著提高其在HER中的催化活性。这些研究表明，CoP与金属氧化物的复合可以有效提升其催化性能。
CoP的稳定性是其在实际应用中不可忽视的重要因素。研究表明，CoP/CN催化剂在OER中表现出良好的稳定性，其电流密度在5天内保持稳定。
此外，CoP/FeCoPx纳米阵列在HER和OER中表现出优异的稳定性，其塔菲尔斜率在长时间运行中保持稳定。这些结果表明，CoP具有良好的稳定性和耐久性，适合在实际应用中使用。
尽管CoP在催化领域中展现出卓越的性能，但仍有一些挑战需要解决。例如，如何进一步优化CoP的电子结构和催化活性，如何提高其在实际应用中的稳定性和耐久性，以及如何将其与其他材料进行更有效的复合以提升其催化性能。
进一步优化CoP的电子结构：通过掺杂和合金化等手段，进一步调控CoP的电子结构，以提升其催化性能。
开发新型CoP复合材料：通过与碳材料、金属氧化物等的复合，开发新型CoP复合材料，以提升其催化性能。
探索CoP在其他催化反应中的应用：除了在HER、OER和NRR中，CoP还可以在其他催化反应中应用，如CO₂还原、有机氧化等。
CoP作为一种重要的过渡金属磷化物，在催化领域中展现出卓越的性能。其在HER、OER和NRR中的催化性能优异，且通过结构调控、掺杂和合金化等手段可以进一步提升其催化性能。
此外，CoP与碳材料、金属氧化物等的复合可以进一步增强其催化活性和稳定性。未来的研究可以集中在优化CoP的电子结构、开发新型复合材料以及探索其在其他催化反应中的应用，以推动其在实际应用中的发展。
声明：如需转载请注明出处（华算科技旗下资讯学习网站-学术资讯），并附有原文链接，谢谢！
