RuO₂（二氧化钌）作为一种重要的过渡金属氧化物，因其优异的催化性能而被广泛研究和应用。RuO₂在多种催化反应中表现出良好的活性和稳定性，包括氢气氧化反应（HOR）、析氧反应（OER）、析氢反应（HER）以及光催化反应等。
本文将从RuO₂的催化性能、结构调控、界面工程、掺杂改性以及实际应用等方面进行详细分析。
RuO₂在催化反应中的性能主要体现在其高活性、良好的稳定性和优异的电子结构调控能力。RuO₂在酸性或碱性条件下均表现出良好的催化性能，尤其在析氧反应（OER）和析氢反应（HER）中表现突出。

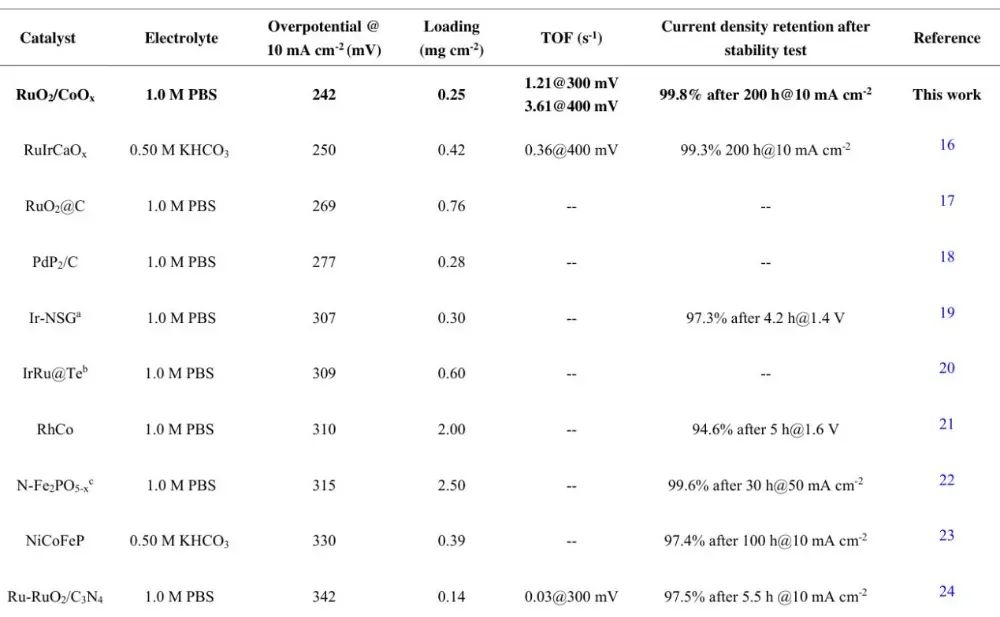

例如，在RuO₂/CoOx复合结构中，RuO₂与CoOx之间的协同作用显著降低了OER的过电位，使其在1.0 M PBS电解质中仅需0.24 V的过电位就能达到10 mA cm⁻²的电流密度。
此外，RuO₂在碱性条件下也表现出良好的HER性能，其HER活性与商业Pt/C相当，且在0.5 M H₂SO₄中表现出更低的过电位。

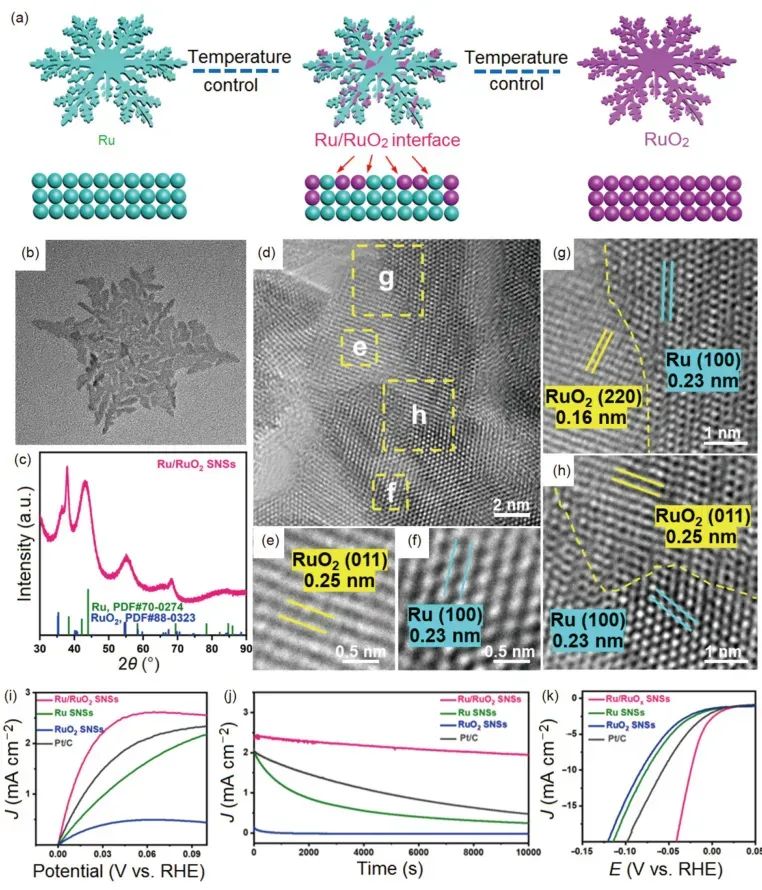

RuO₂在氢气氧化反应（HOR）中也表现出优异的催化性能。例如，Ru/RuO₂ SNSs（超薄纳米片）在碱性条件下表现出优异的HOR活性，其电流密度在0.1 V时达到最高值，且在长时间运行中保持稳定。

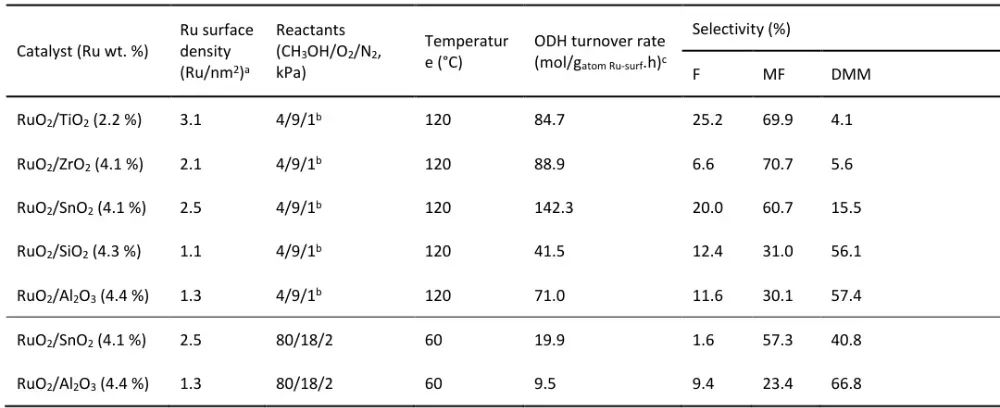

此外，RuO₂在甲醇氧化反应中也表现出良好的催化性能，RuO₂/SnO₂催化剂在240°C下表现出较高的甲醇氧化脱氢（ODH）周转率和选择性。
RuO₂的催化性能与其结构密切相关。RuO₂的晶格结构、形貌、粒径和表面缺陷等都会影响其催化性能。例如，RuO₂的晶粒尺寸在pH=1.5时达到最大值，此时其催化效率最高。
此外，RuO₂的层状结构使其在水分解反应中表现出优异的催化性能，但其不具有层状晶体结构，因此难以形成层状形貌。通过熔融盐法可以制备出具有超薄片状结构的RuO₂，从而提高其催化活性。
RuO₂的界面结构对其催化性能也有重要影响。例如，RuO₂与CoOx之间的界面相互作用可以显著降低RuO₂的氧化态，从而提高其催化活性。

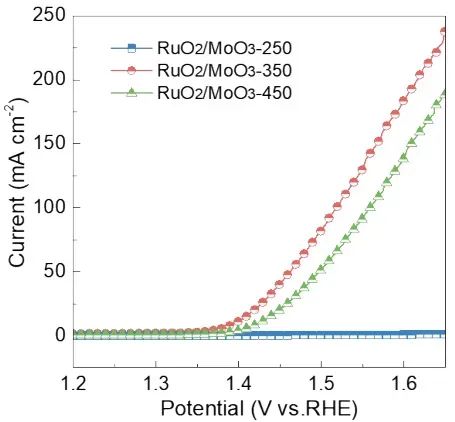

此外，RuO₂与MoO₃之间的氧溢流效应也可以增强其催化活性和稳定性。通过界面工程，可以实现RuO₂的结构优化，从而提高其催化性能。

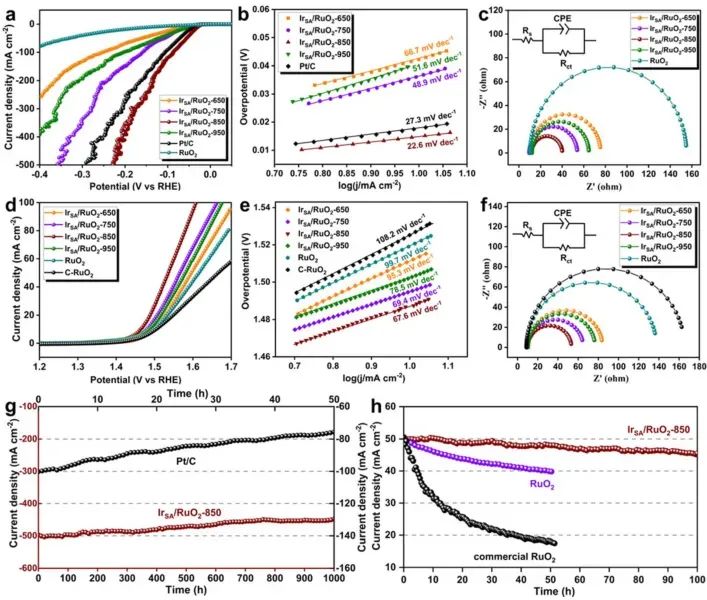

RuO₂的掺杂改性是提高其催化性能的有效手段。例如，Ir单原子掺杂RuO₂可以显著提高其OER性能，其塔菲尔斜率显著低于商业Pt/C。此外，Ta掺杂RuO₂可以抑制RuO₂的腐蚀，提高其在工业水电解中的稳定性。
Li插层RuO₂可以显著降低其OER过电位，其过电位仅为0.156 mV。这些掺杂改性策略可以有效提高RuO₂的催化活性和稳定性。
RuO₂的界面工程是提高其催化性能的重要策略。例如，RuO₂与CoOx之间的界面相互作用可以显著降低RuO₂的氧化态，从而提高其催化活性。
此外，RuO₂与MoO₃之间的界面相互作用可以增强其催化活性和稳定性。通过界面工程，可以实现RuO₂的结构优化，从而提高其催化性能。
RuO₂与碳材料之间的界面工程也可以显著提高其催化性能。例如，RuO₂/PC（多孔碳）复合材料在强酸性条件下表现出优异的OER和HER性能，其过电位仅为181 mV（10 mA cm⁻²）。
此外，RuO₂/NiO复合材料在碱性条件下表现出优异的OER性能，其过电位仅为0.24 V。这些界面工程策略可以显著提高RuO₂的催化性能。
RuO₂在多种实际应用中表现出优异的催化性能。例如，在水电解中，RuO₂/CoOx复合材料表现出优异的OER性能，其过电位仅为0.24 V。

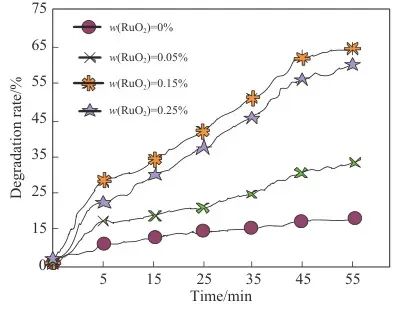

此外，RuO₂在光催化降解反应中也表现出良好的催化性能，RuO₂/TiO₂复合材料在光催化降解反应中表现出较高的降解效率。
RuO₂在甲醇氧化反应中也表现出良好的催化性能，RuO₂/SnO₂催化剂在240°C下表现出较高的甲醇氧化脱氢（ODH）周转率和选择性。
RuO₂在锂氧电池中也表现出优异的催化性能。RuO₂单层在非水锂氧电池中表现出优异的ORR和OER性能，其催化活性高于RuO₂多层。此外，RuO₂在碱性条件下表现出优异的HER性能，其HER活性与商业Pt/C相当。
RuO₂在多种催化反应中表现出良好的稳定性。例如，RuO₂/CoOx复合材料在200小时的稳定性测试中保持了99.8%的电流密度。
此外，RuO₂/PC复合材料在24小时内几乎没有降解。RuO₂在Li插层后表现出优异的稳定性，其OER过电位仅为0.156 mV。这些稳定性数据表明，RuO₂在多种催化反应中表现出良好的稳定性。
RuO₂的电子结构调控是提高其催化性能的重要手段。例如，RuO₂的电子结构可以通过掺杂、界面工程和表面修饰等方式进行调控。
例如，Ir单原子掺杂RuO₂可以显著提高其OER性能。此外，RuO₂的电子结构可以通过与CoOx、MoO₃等材料的界面相互作用进行调控。这些电子结构调控策略可以显著提高RuO₂的催化性能。
RuO₂的合成方法对其催化性能有重要影响。例如，RuO₂可以通过熔融盐法、水热法、溶胶-凝胶法等多种方法进行合成。
例如，RuO₂可以通过熔融盐法制备出具有超薄片状结构的RuO2。此外，RuO₂可以通过水热法合成RuO₂/CoOx复合材料。这些合成方法可以显著影响RuO₂的结构和性能。
RuO₂的表征方法对其催化性能的分析至关重要。例如，XRD、SEM、TEM、XPS、FTIR等方法可以用于分析RuO₂的结构和性能。例如，XRD可以用于分析RuO₂的晶粒尺寸和晶格畸变。

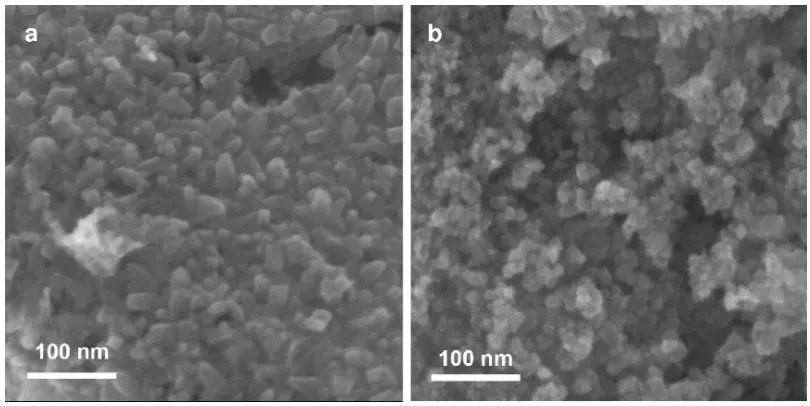

SEM和TEM可以用于分析RuO₂的微观结构和形貌。XPS可以用于分析RuO₂的电子结构和表面化学状态。这些表征方法可以为RuO₂的催化性能研究提供重要信息。
RuO₂作为一种重要的过渡金属氧化物，因其优异的催化性能而被广泛研究和应用。RuO₂在多种催化反应中表现出良好的活性和稳定性，包括氢气氧化反应、析氧反应、析氢反应和光催化反应等。
尽管RuO₂在多种催化反应中表现出优异的催化性能，但仍存在一些挑战。例如，RuO₂的易腐蚀性和成本较高限制了其在工业应用中的推广。
通过结构调控、界面工程、掺杂改性和合成方法优化，可以显著提高RuO₂的催化性能。未来的研究应集中在RuO₂的结构优化、界面工程、掺杂改性和成本降低等方面，以推动其在工业应用中的进一步发展。
声明：如需转载请注明出处（华算科技旗下资讯学习网站-学术资讯），并附有原文链接，谢谢！
