电子局域化函数（Electron Localization Function, ELF）是量子化学和材料科学中用于描述电子在空间中局域化程度的重要工具。它通过量化电子在特定位置的聚集程度，帮助研究者理解化学键的类型、电子结构的分布以及材料的物理化学性质。以下将从ELF的定义、计算方法、应用领域、可视化分析以及实际案例等方面进行详细分析。
一、ELF的定义与数学表达式
ELF是由Becke和Edgecombe于1990年提出的一种电子局域化指标，其核心思想是通过比较实际电子密度与均匀电子气的参考值，来衡量电子在空间中的局域化程度。ELF的数学表达式为：
其中，D(r)表示实际电子密度的梯度，D0(r)是均匀电子气中的对应梯度值。ELF的值范围在0到1之间，1表示电子完全局域化，0表示电子完全离域化，0.5则表示电子处于类似自由电子气的分布状态。
ELF的定义基于Hartree-Fock条件下的配对概率，能够揭示关于键合和壳层结构的信息。例如，在共价键中，ELF值接近1，表明电子高度局域化；而在金属键中，ELF值接近0.5，表示电子呈离域化状态。
二、ELF的计算方法
ELF的计算通常基于密度泛函理论（DFT）或Hartree-Fock方法。计算过程主要包括以下几个步骤：
1. 结构优化：在计算前，需要对分子或材料的几何结构进行优化，以确保其处于最低能量状态。这一步骤通常使用VASP、Gaussian等软件完成。
2. 自洽计算：在优化结构后，进行自洽计算以生成电子密度和交换–相关势能。在计算过程中，需要设置LELF=.TRUE.参数，以启用ELF计算。
3. 生成ELF数据文件：自洽计算完成后，生成ELFCAR文件，其中包含了ELF的数值信息。该文件可以用于后续的可视化分析。
4. 数据处理与可视化：使用VESTA、Multiwfn等软件对ELFCAR文件进行处理，生成三维或二维的ELF图。例如，通过选择2D Data Display功能，可以生成二维等高线图；通过Slice功能，可以确定切面和fractional coordinates，从而得到ELF图。
三、ELF的应用领域
ELF在多个领域具有广泛的应用，主要包括以下几个方面：
1. 化学键分析：ELF能够清晰、定量地描述化学键，广泛应用于原子、分子和固体系统的研究。例如，在共价键中，ELF值接近1，表明电子高度局域化；而在金属键中，ELF值接近0.5，表示电子呈离域化状态。
2. 原子壳层结构分析：ELF可用于研究原子壳层结构、化学键位置、孤对电子位置以及反应过程中键的断裂和生成。例如，在重元素的电子壳层排布结构分析中，ELF能够揭示电子的局域化特征。
3. 电子局域化程度分析：ELF研究不同位置外部场下的电子局域化程度，可用于分析化学键动态变化的模式散射。例如，在分子轨道分析中，ELF能够帮助区分核态和价态，显示共价键和未共享电子对。
4. 化学反应机理计算：ELF不仅用于讨论分子的静态特性，还用于研究化学反应过程，观察反应路径中键区域和孤对电子的出现、消失、范围和形状。例如，在LiBH4脱氢反应机理分析中，ELF能够揭示单原子催化剂对电子结构的影响。
5. 激发态结构确定：ELF专家利用ELF方法表征电子分布特性，通过观察电子是否处于原子较大半径区域来确定激发态结构。例如，在芳香酮化合物NBHZ和HBHZ的实验合成、计算分析和抗氧化活性评估中，ELF被用于研究电子分布。
四、ELF的可视化分析

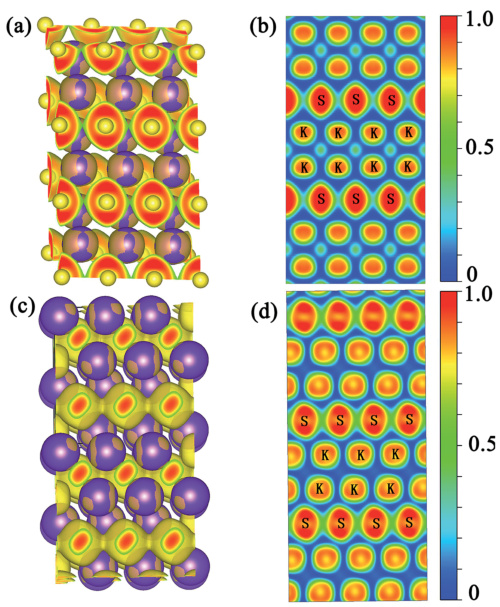

ELF的可视化分析是理解电子结构的重要手段。通过三维和二维的ELF图，可以直观地展示电子在空间中的局域化程度。例如，图(a)和图(c)分别显示了P6/mmc和P3m1结构的三维电子局域化函数（3D ELF）地图，其中ELF值为0.5。这些图像揭示了在不同晶体结构中电子云的分布情况。
图(b)和图(d)则展示了上述两种结构在特定晶面（(110)平面对于P6/mmc，(010)平面对于P3m1）上的二维电子局域化函数（2D ELF）切片。颜色梯度从蓝色到红色表示ELF值的变化范围，蓝色区域表示低ELF值，红色区域表示高ELF值，这有助于理解电子云在特定方向上的集中程度。
五、ELF的实际案例分析
ELF在多个实际案例中得到了广泛应用，以下是一些典型的应用案例：

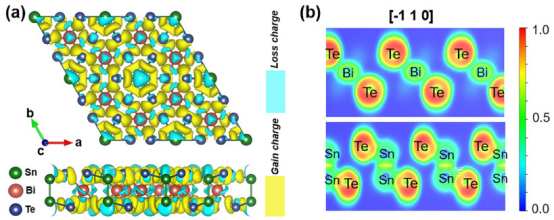

1. Bi2Sn2Te6单层材料的电子局域化分析：在研究Bi2Sn2Te6单层材料的热电性能时，ELF被用于分析电子在不同区域的分布情况。图(a)展示了Bi2Sn2Te6单层的电荷密度差异，其中黄色和天蓝色分别表示电子的获得和损失。图(b)则显示了Bi2Sn2Te6单层的电子局域化函数(ELF)，蓝色和红色分别代表电子的完全局域化和完全离域化。
2. LiBH4脱氢反应机理分析：在研究LiBH4脱氢反应机理时，ELF被用于分析纯LiBH4和8种LiBH4/SACs异质结材料的电子结构。ELF图像对比说明了单原子催化剂对LiBH4电子结构的影响。电子局域化的水平用红色和蓝色表示，红色和蓝色分别表示该区域中较高和较低的电子密度。
3. α-Al2O3(0001)表面弛豫及其对表面电子态的影响：在研究α-Al2O3(0001)表面弛豫及其对表面电子态的影响时，ELF被用于分析表面电子密度分布。通过Becke和Edgecombe提出的原子分子局域电子分布计算法，ELF能够图示原子分子电子核外分布，分析体系电子近核区、结合成键区、以及孤电子对区。
六、ELF的局限性与改进
尽管ELF在多个领域具有广泛应用，但也存在一些局限性。例如，当r值超出分子边界时，D(r)下降速度可能快于D0(r)，导致ELF值达到1（完全局域化）。为解决此问题，Multiwfn自动添加了最小值10^-5到D(r)，以避免影响有趣区域的ELF值。
此外，ELF的计算结果依赖于所使用的基组和计算方法。不同的基组和计算方法可能导致ELF值的差异，因此在实际应用中需要选择合适的基组和计算方法。
七、总结
电子局域化函数（ELF）是一种强大的工具，能够帮助研究者理解电子在空间中的局域化程度，从而揭示化学键的类型、电子结构的分布以及材料的物理化学性质。通过结构优化、自洽计算和数据处理与可视化，ELF能够提供丰富的信息，帮助科研人员精准解析电子结构。尽管ELF在多个领域具有广泛应用，但也存在一些局限性，需要进一步改进和优化。
