电子局域函数（Electron Localization Function, ELF）是一种基于电子对局域化程度来表征化学键性质与电子结构特征的无量纲指标，取值范围为 0–1，其中接近 1 表示电子高度局域化（如孤对电子或强共价键），接近 0.5 表示电子分布类似自由电子气（常见于金属键或离域 π 体系），接近 0 表示电子密度极低或高度离域。
由于 ELF 能够直观揭示电子在实空间的局域程度及成键方式，它已成为密度泛函理论（DFT）等第一性原理计算结果中分析化学键类型和电子转移的重要工具。
在材料科学、化学、催化及固体物理研究中，ELF 可有效区分金属键、极性共价键、非极性共价键及离子键的本质特征，为理解材料性能和化学反应性提供可视化证据与定量化依据。
不同类型的化学键在ELF 图像中的表现差异显著：金属键通常呈现接近 0.5 的均匀分布，极性共价键表现为键区电子密度向电负性较大一方偏移，非极性共价键在两核间有对称的高 ELF 区域，离子键则在阴离子周围有强烈的高 ELF 峰而键区 ELF 值低。
通过对这些特征的归纳与对比，可以建立起从 ELF 分布直接推断成键类型的经验规则。本文将系统介绍金属键、极性共价键、非极性共价键及离子键的 ELF 特征、形成机理、计算与可视化方法以及高水平论文中的典型应用实例，并探讨 ELF 与其他电子结构分析方法（如差分电荷密度、Bader 电荷）的互补性。
ELF的理论基础与计算方法
电子局域函数的理论框架由Becke 与 Edgecombe 提出，其数学定义基于电子对局域化概率与参考自由电子气之间的对比。其物理意义在于描述某一空间位置的电子在给定自旋下，是否倾向于局域在该处或离域到更远区域。
ELF 值等于 1 表示该位置存在高度局域化的电子（如孤对电子、共价键电子对），ELF 值接近 0.5 表示电子分布与均匀电子气相似（典型于金属键与 π 离域体系），ELF 值接近 0 表示电子密度低或几乎无电子存在。
DOI:10.1103/PhysRevB.92.115307

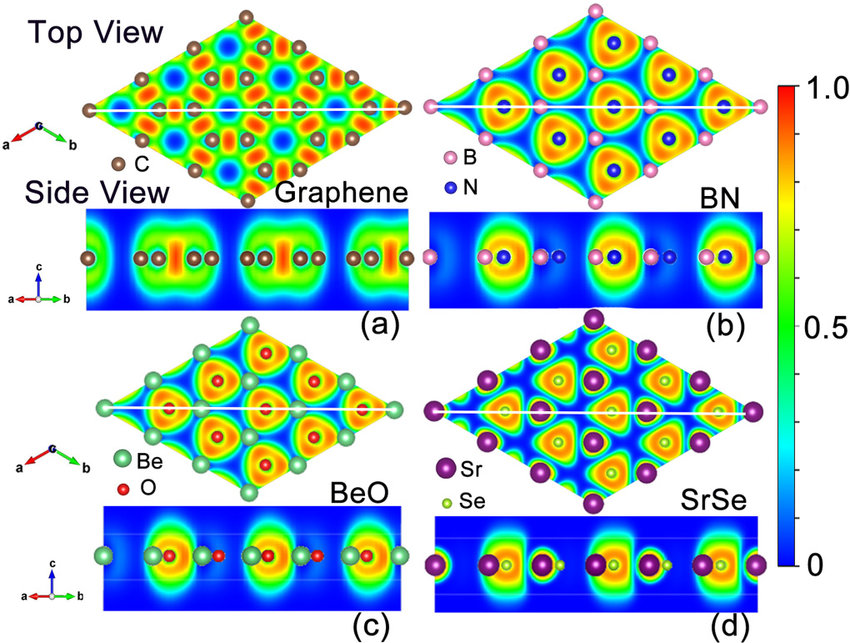

在实际计算中，ELF 可通过第一性原理软件（如 VASP、Quantum ESPRESSO、CASTEP）输出，并结合后处理工具（如 VESTA、Multiwfn）进行可视化。
常用的可视化方式包括二维截面等值线图和三维等值面渲染，等值面值通常选择 0.8–0.9 来突出高局域区，0.5 来突出金属化区。为了保证结果的可靠性，应在相同计算参数、k 点密度和能量截断条件下比较不同体系的 ELF 分布，避免数值误差导致的假象。
金属键的ELF特征
金属键的本质是由大量原子轨道离域形成的能带结构，其电子呈自由电子气状态，在整个晶格中几乎均匀分布。ELF 图像中，金属键区域的取值通常接近 0.5，表明电子局域化程度低且呈离域特征。
这种分布导致在金属原子核间的键区看不到明显的高 ELF 区域，而是显示为均一的浅色背景。
以铝、钠等典型金属为例，其ELF 等值面呈现贯穿整个晶胞的连续分布，没有明显的局域化电子团簇。金属 Al 中的成键主要来源于 3s 和 3p 电子形成的离域金属键，其本质为整个晶格中原子间共享的自由电子气。
ELF 计算结果显示，在 Al 晶体的 FCC 结构中，原子核之间没有明显的高局域化电子区域，ELF 在键区和空隙中分布均匀，数值接近 0.5。
这种均匀浅色的 ELF 分布反映了金属键的非定向性与电子离域化特征。由于电子在晶胞内可以自由迁移，ELF 无法显示出明确的键心峰值，这也是金属高导电性和延展性的电子结构基础。
在截面图上，Al 的 ELF 等值面贯穿整个晶胞，几乎不被原子位置所打断，电子云在原子核间的分布连续平滑。这一特征与差分电荷密度分析相吻合，即在金属 Al 中几乎没有显著的局域电子积累区，电子主要呈现“背景电子海”状态。
这种特征在过渡金属中可能会因 d 电子参与而局部增强，但在 Al 这种主族金属中表现得非常典型。
此外，金属间化合物或过渡金属中的 d 电子参与会引起局部局域性增强，从而在部分区域出现 ELF 略高于 0.5 的局部峰值，但整体仍保持离域化特征。
例如在 Ni₃Al 等金属间化合物中，Ni–Ni 键区的 ELF 值略高于 0.5，反映了部分方向性成键的存在，但依然无法形成类似共价键的高局域化电子云。这种差异在金属材料的延展性、导电性与化学反应性中具有重要意义。
极性共价键的ELF特征
极性共价键的形成源于两种电负性显著不同的原子轨道杂化成键，电子密度分布向电负性较大的原子偏移。ELF 图像中，这种键表现为在键区的高 ELF 区域偏离键心，向电负性大的一方靠拢。
SiC 是典型的极性共价键晶体，Si 原子和 C 原子之间的电负性差异（Si≈1.90，C≈2.55）导致成键电子密度向 C 原子一侧偏移。在 ELF 分布中，Si–C 键区的高 ELF 区域并不对称，而是明显靠近 C 原子一侧，表现出电子局域化的偏移效应。
同时，C 原子周围还存在孤对电子的局域化峰值区域（特别是在某些晶面切片中）。这种分布特征表明 SiC 的化学键具有明显的方向性和部分离子性。
从 ELF 等值面来看，SiC 晶体中每个 Si–C 键的高 ELF 区域向 C 原子偏移约 1/3–1/2 键长位置，且在 C 周围的等值面更加密集。此外，Bader 电荷分析通常显示 C 原子获得约 1.5–1.7 e⁻，与 ELF 的偏移趋势一致。
相比完全共价键，SiC 的 ELF 分布呈现非对称性，这种非对称电子分布在其高硬度、高热导和宽禁带性质中发挥着重要作用。
在固体材料中，极性共价键的ELF 分布不仅揭示了电子转移方向，还能反映键强与键能的变化趋势。例如，在 ZnO 中，Zn–O 键的 ELF 等值面明显向 O 侧偏移，且 O 周围存在孤对电子的高 ELF 区域。
这种特征与 Bader 电荷分析所得 Zn 失电子、O 得电子的结果相一致，从而可以通过 ELF–Bader 结合来全面判断极性共价键的电子结构特征。
非极性共价键的ELF特征
非极性共价键通常由电负性相近的原子轨道杂化形成，电子密度在两原子核间对称分布。ELF 图像中，非极性共价键的特征是键心处存在对称的高局域化区域（ELF 值接近 1），且在两原子周围分布均匀，没有明显的电子偏移。
金刚石中的C–C 键由相同电负性的碳原子形成，键电子完全等共享，因此 ELF 分布在两核间高度对称且集中。
在 ELF 截面图中，C–C 键心处存在显著的高局域化区域（ELF 值接近 1），且在三维等值面渲染中，这些高 ELF 区域呈现围绕键轴对称分布的“电子桥”结构。
这种高局域化且对称的ELF 分布表明金刚石的共价键强度极高，这与其极高的硬度和热导率密切相关。在 Bader 电荷分析中，两个碳原子的电荷几乎相等，进一步确认了其非极性共价性质。
与 SiC 的极性共价键相比，金刚石 ELF 图像中不存在任何电子密度偏移，电子对在两原子之间完全均衡分布，这种理想化的共价成键模式在材料中非常少见。这种对称性不仅体现了键的等电子共享特征，也解释了此类材料高硬度和高热导率的微观电子基础。
离子键的ELF特征
离子键源于电子完全从电负性小的原子转移至电负性大的原子，导致形成阳离子与阴离子。ELF 图像中，离子键区域的特征是：在阴离子周围存在孤对电子的高 ELF 区域（接近 1），而在阳离子周围电子密度极低（ELF 接近 0），两离子之间的键区几乎没有高 ELF 分布。
例如，在 NaCl 晶体中，Cl 周围的 ELF 等值面清晰显示孤对电子的高度局域化，而 Na 周围几乎没有可见的高 ELF 区域。
在某些共价–离子混合键（如 MgO）中，ELF 会同时呈现部分极性共价键特征与离子键特征，即 O 周围有高 ELF 区域且键区 ELF 偏低。
这种特征与化学键电性光谱数据及 Bader 电荷定量分析高度一致，说明 ELF 可用于区分完全离子键与部分离子化的极性共价键。
ELF与其他电子结构的互补性
尽管ELF 在揭示电子局域化与成键特征方面具有优势，但仅凭 ELF 结果无法直接给出电子转移量的定量值。
因此，在高水平研究中，ELF 常与差分电荷密度（Δρ）分析结合使用，通过 Δρ 确定电子增益与亏损区域，通过 ELF 判断这些电子是局域化还是离域化的。Bader 电荷分析可进一步量化电子转移量，验证 ELF 所揭示的键型特征。
此外，态密度（DOS/PDOS）分析能够提供成键轨道的能量与轨道成分信息，与 ELF 的空间分布信息互补，从而在空间–能量双维度上刻画化学键的本质。这种多方法协同策略已在催化剂活性位研究、材料电子结构设计和反应机理解析中被广泛采用。
总结
电子局域函数为区分金属键、极性共价键、非极性共价键与离子键提供了直观且可靠的工具。金属键在ELF 中表现为接近 0.5 的均匀离域分布，极性共价键的高 ELF 区域偏向电负性大的原子，非极性共价键在键心处对称集中且高局域化，离子键则在阴离子周围有孤对电子的高局域区而键区几乎无高 ELF 分布。
未来，结合机器学习对 ELF 图像进行自动化分类、结合原位谱学验证 ELF 的动态变化，将推动其在新材料设计、催化反应机理和复杂化学体系分析中的应用拓展。
