在第一性原理计算中，差分电荷密度（Charge Density Difference, CDD）是一种重要的分析工具，用于揭示成键过程中电荷的重新分布情况。通过计算差分电荷密度，可以直观地观察到电子在不同原子或分子之间的转移情况，从而帮助研究者理解材料的电子结构和化学性质。以下将详细介绍如何使用VASP计算差分电荷密度，并结合我搜索到的资料进行详细说明。
一、差分电荷密度的概念与意义
差分电荷密度是描述体系中电子密度重新分布情况的物理量。其计算公式为：
Δρ =ρAB – ρA – ρB
其中，ρAB 是 AB 体系的电荷密度，ρA 和 ρB 分别是 A 和 B 体系的电荷密度。通过计算差分电荷密度，可以分析成键过程中的电荷转移、结构弛豫前后的电荷变化，以及吸附分子与衬底之间的电荷传输等。
二、计算差分电荷密度的步骤
1. 优化结构
首先需要对整个系统进行结构优化，确保三次自洽计算中使用的FFT网格参数（NGXF, NGYF, NGZF）保持一致。例如，在研究OOH吸附在NiO(111)表面的情况下，需要先优化整个系统的结构。
2. 分别优化片段
接下来，分别对系统中的各个片段进行优化。例如，对于OOH和NiO(111)表面，需要分别进行结构优化，以获得各自的CHGCAR文件，这些文件包含了电荷密度信息。
3. 三次单点能计算
对AB体系、片段A和片段B分别进行单点能计算，得到它们的电荷密度。在计算过程中，需要确保所有体系的ENCUT、网格密度、真空层厚度完全一致，并建议使用Gamma中心K点生成方式。
4. 电荷密度差分计算
使用 chgsum.pl 和 chgdiff.pl 脚本进行电荷密度差分计算。具体步骤如下：
文件准备：将AB、A、B的CHGCAR文件分别重命名为 CHGCAR_AB、CHGCAR_A、CHGCAR_B。
执行差分计算：运行 chgsum.pl 脚本生成 CHGCAR_sum，然后运行 chgdiff.pl 脚本计算电荷密度差分，生成 CHGDIFF.diff 文件。
5. 可视化分析

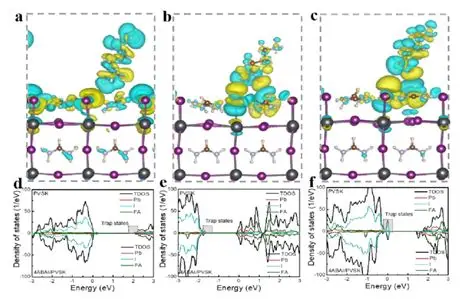

将生成的差分电荷文件导入到VESTA软件中进行可视化。在VESTA中，可以通过设置等值面来显示电荷密度的增加或减少。例如，青色部分表示电荷减小，黄色部分表示电荷增加。
三、INCAR文件设置
在计算过程中，需要设置合适的INCAR文件参数以确保计算的准确性。例如：
NSW = 0：表示不进行结构优化，仅进行单点能计算。
IBRION = -1：表示不使用任何离子优化算法。
LCHARG = .TRUE.：表示写入CHGCAR文件。
ADDGRID = .TRUE.：帮助GGA收敛，确保维数相同，便于矩阵相减。
四、差分电荷密度的可视化
在VESTA中，可以通过以下步骤进行差分电荷密度的可视化：
1. 导入CHGCAR文件：将生成的CHGCAR文件导入到VESTA中。
2. 编辑数据：通过Edit → Edit Data → Volumetric Data → Import功能，导入A和B的CHGCAR文件，并选择“Subtract from current data”操作。
3. 设置等值面：在Import后，可以调整等值面的属性，如颜色、强度等，以更好地观察电荷密度的变化。

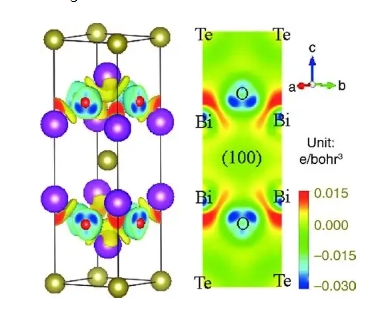

五、差分电荷密度的二维图分析
为了进一步分析差分电荷密度，可以生成二维图。具体步骤如下：
1. 选择原子：在VESTA中选择吸附的CO分子和一个临近的原子。
2. 生成二维图：通过Utilities → 2D Data Display → Slice → Calculate the best plane for the selected atoms → OK，生成差分电荷的二维图。
六、差分电荷密度的三维图分析
为了更直观地观察差分电荷密度的分布情况，可以生成三维图。具体步骤如下：
1. 重新命名文件：将 CHGDIFF.vasp 文件重新命名为 CHGCAR。
2. 生成三维图：使用 vaspkit 工具，选择CHGCAR为读取形式，并选择Z方向，生成 PLANAR_AVERAGE.dat 文件。
3. 作图：将生成的文件导入Origin软件中作图，观察Z方向的平均差分电荷密度的变化。
七、差分电荷密度的应用
差分电荷密度在多个领域有广泛的应用，包括：
成键过程分析：通过差分电荷密度可以分析成键过程中的电荷转移和极化方向。
结构弛豫分析：可以观察结构弛豫前后电荷的变化，从而理解材料的稳定性。
吸附体系分析：可以分析吸附分子与衬底之间的电荷传输情况，这对于催化反应的研究尤为重要。
八、注意事项
1. 保持晶胞一致：在计算差分电荷密度时，需要确保AB、A、B三个体系的晶胞大小一致，并且原子位置固定于AB系统中。
2. 保持网格一致：在分别计算三个结构时，要主要保持三个结构的NGX、NGY、NGZ参数一致，以确保计算结果的准确性。
3. 检查收敛性：在计算过程中，需要检查收敛性，确保电荷密度的计算结果稳定。
九、总结
差分电荷密度是分析材料电子结构的重要工具，通过VASP软件可以方便地进行计算和可视化。通过上述步骤，研究者可以深入理解成键过程中的电荷转移情况，从而为材料设计和性能优化提供理论支持。在实际应用中，差分电荷密度的计算和分析需要结合具体的实验数据和理论模型，以获得更准确的结论。
