透射电镜—金属材料研究的利器

透射电子显微镜（Transmission Electron Microscope, TEM）是研究金属材料微观结构的核心工具之一，它凭借极高的分辨率（可达亚埃级别）和强大的综合分析能力，能够揭示金属材料在原子/纳米尺度的精细结构、缺陷、成分和相变等信息。

超高分辨率： 直接观察原子排列、晶格像。

多功能性： 结合成像、衍射和能谱/电子能量损失谱进行综合分析。

深入性： 提供材料内部（体相）而非表面的信息。

1.微观结构表征：

晶粒与晶界： 精确测量晶粒尺寸、形状、取向分布；观察晶界结构（如普通晶界、孪晶界、小角度晶界）、晶界偏析、晶界相。

位错： 直接观察位错的类型（刃型、螺型、混合型）、密度、分布、滑移系、位错反应、位错缠结、位错胞结构等。这是理解金属塑性变形、加工硬化、回复再结晶的关键。

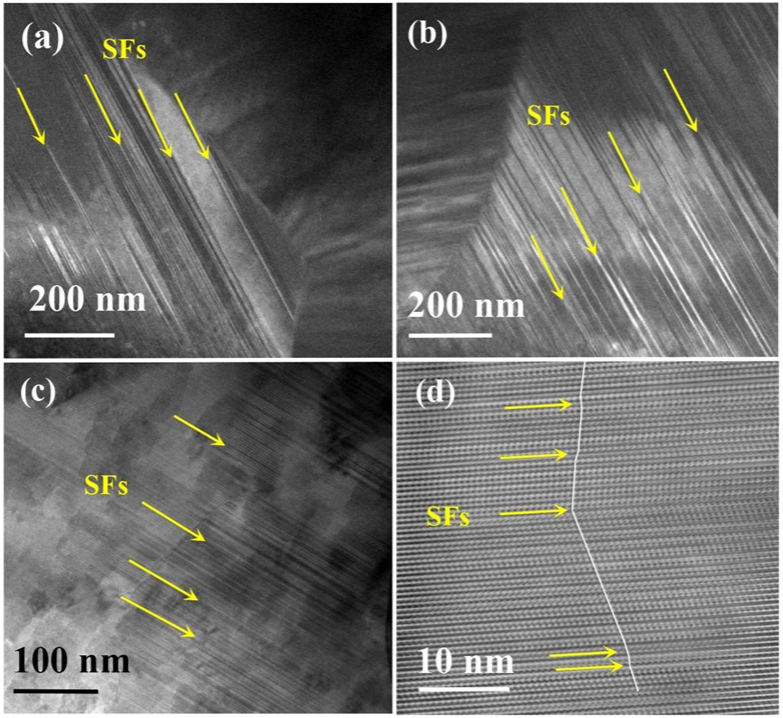

层错： 观察层错的存在、宽度、类型（本征/外禀），常见于低层错能金属（如奥氏体不锈钢、某些铜合金）。

孪晶： 研究形变孪晶、退火孪晶的形态、厚度、界面结构及其与位错的交互作用。

第二相粒子：

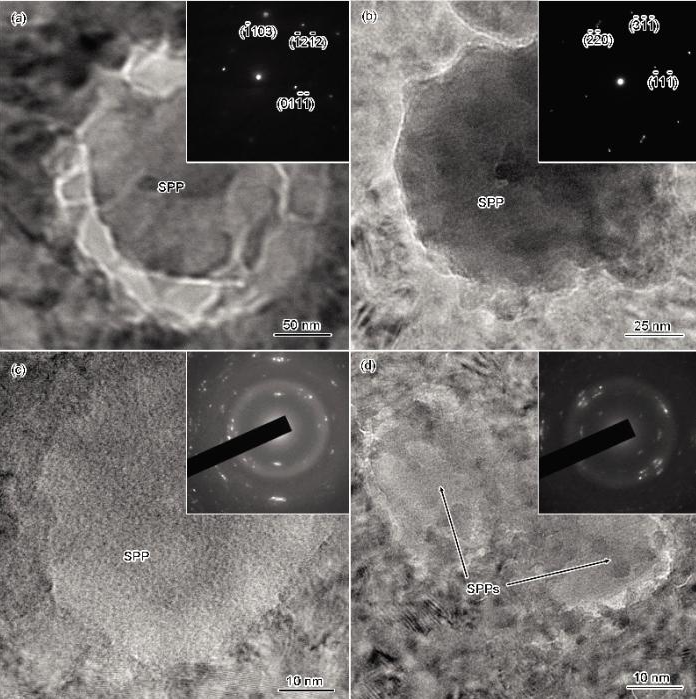

形貌与分布： 观察析出相、夹杂物、增强相等的大小、形状、数量密度、空间分布（晶内、晶界）。

晶体结构： 利用选区电子衍射（SAED）或微束衍射确定第二相的晶体结构、取向关系（与基体的取向关系对强化机制至关重要）。

界面结构： 高分辨观察相界面的原子结构（共格、半共格、非共格）。

空位与空位团： 在特定条件下可观察到（如高能粒子辐照后）。

2.晶体缺陷与变形机制研究：

变形微观过程： 观察不同载荷（拉伸、压缩、疲劳、蠕变）下位错的萌生、增殖、运动、交互作用、塞积等过程（常需结合原位TEM技术）。

强化机制分析： 揭示细晶强化、位错强化、固溶强化、析出强化的微观根源（如观察位错绕过或切过析出相的过程）。

断裂机制： 研究裂纹尖端塑性区的位错结构、微孔洞的形核长大、沿晶断裂或穿晶断裂的微观特征。

3.相变研究：

相鉴定： 利用衍射和成像确定新相的晶体结构、成分和形貌。

相变过程： 研究马氏体相变、贝氏体相变、脱溶析出、有序化等过程的形核长大机制、相变产物形态（板条、片层等）、亚结构（如马氏体内的孪晶、位错）。

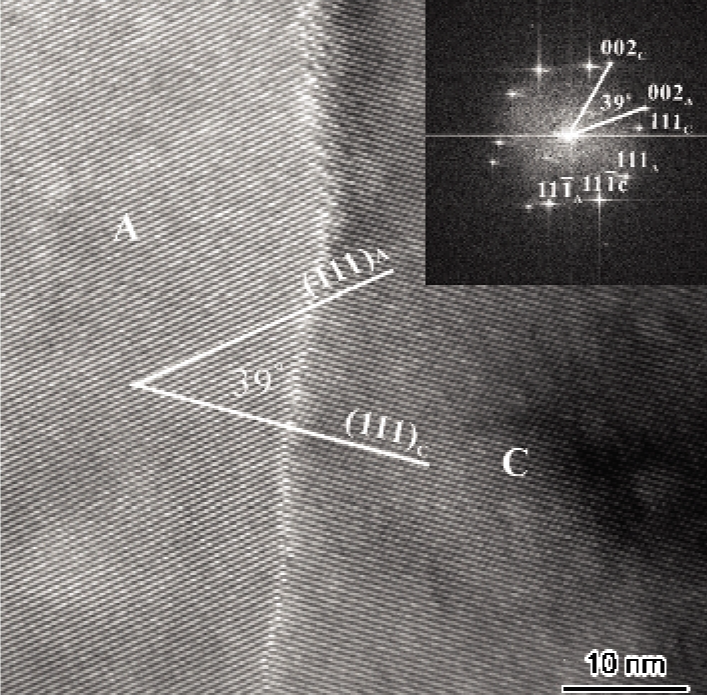

相界面与取向关系： 精确测定母相与新相之间的晶体学取向关系（如K-S关系、N-W关系）和界面结构。

4.成分分析 (结合EDS/EELS)：

微区成分： 利用X射线能谱仪（EDS）进行点分析、线扫描、面扫描，测定微区（纳米尺度）的元素组成及分布（如溶质原子偏聚、析出相成分、界面成分变化）。

元素化学态与电子结构： 利用电子能量损失谱（EELS）分析轻元素（C, N, O, B等）的成分、化学键合状态（如碳化物的类型）、近邻原子结构、价态和能带信息。

5.纳米金属与薄膜材料研究:

表征纳米晶、纳米孪晶金属的微观结构（晶粒尺寸分布、孪晶片层厚度、界面结构）。

研究薄膜材料的微观结构、外延关系、界面原子结构、缺陷等。

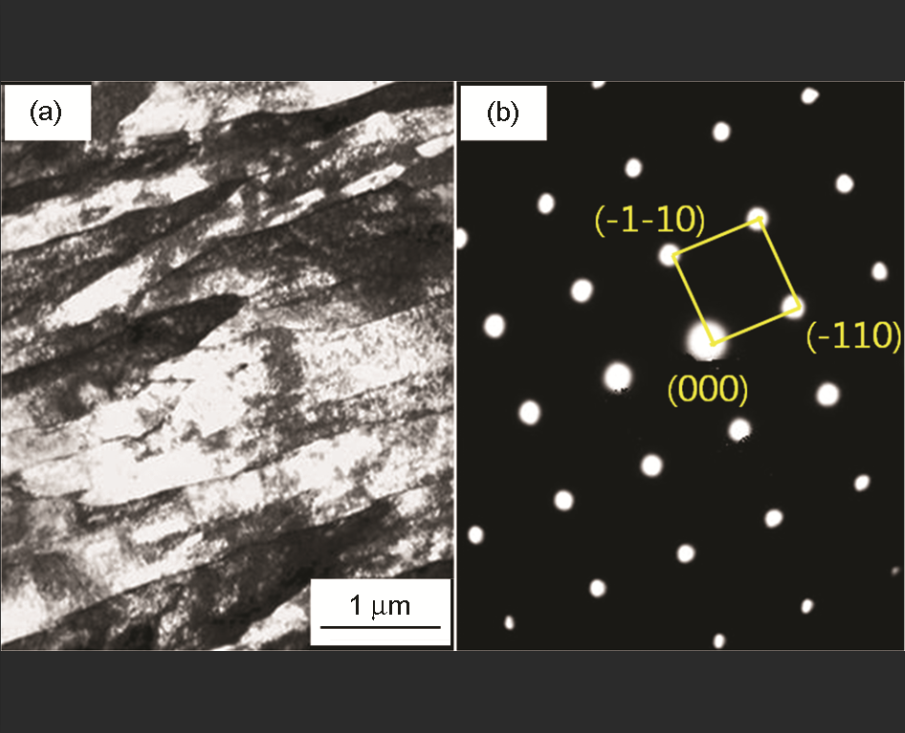

明场像（BF）和暗场像（DF）： 利用衍射衬度观察缺陷、第二相。

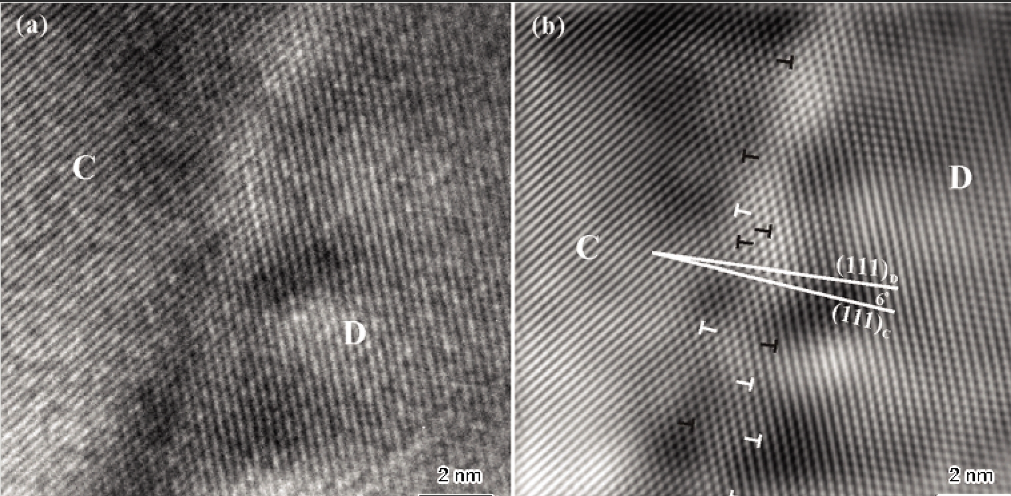

高分辨透射电子显微术（HRTEM）： 直接获得原子级分辨率的晶格像。

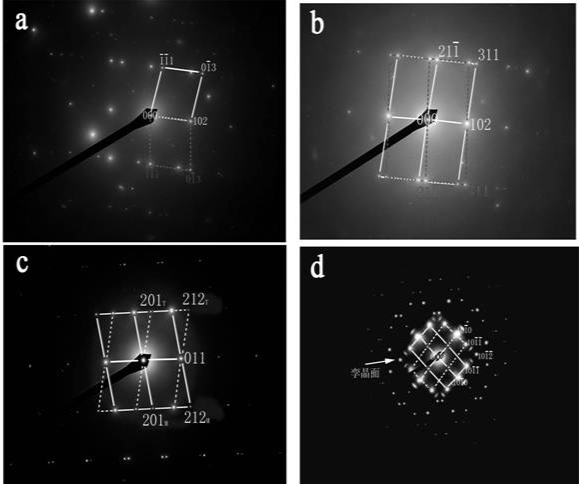

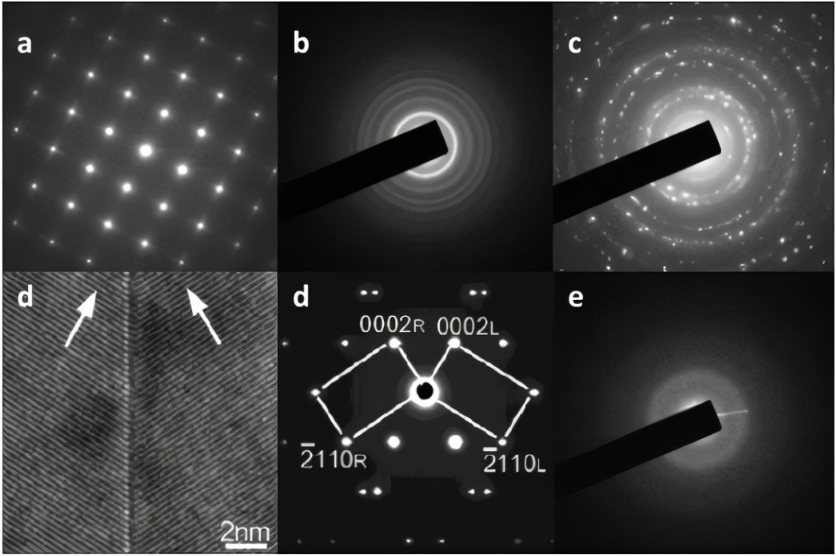

选区电子衍射（SAED）和微束衍射（NBD, CBED）： 确定晶体结构、取向、应变。

扫描透射电子显微术（STEM）： 结合高角度环形暗场像（HAADF-STEM，Z衬度像）观察原子序数衬度，特别适合重元素分析；同时结合EDS/EELS进行高空间分辨率元素分析。

电子能量损失谱（EELS）： 分析成分、化学态、电子结构。

X射线能谱仪（EDS）： 进行微区元素成分分析。

原位TEM： 在电镜内对样品施加力、热、电、气氛等外场，实时观察微观结构动态演变过程（如变形、相变、氧化、腐蚀）。

透射电子显微镜是揭示金属材料“内在奥秘”的终极显微镜之一。它提供了无与伦比的空间分辨率，使研究者能够在原子/纳米尺度上直接观察和理解金属材料的微观结构（晶粒、晶界、位错、层错、孪晶、第二相）、成分分布、缺陷行为、相变过程和变形机制。结合原位技术，TEM还能实时捕捉材料在外场作用下的动态响应。尽管存在制样困难、成本高昂等挑战，TEM在金属材料的研发、性能优化、失效分析和基础理论研究方面发挥着不可替代的关键作用，是推动先进金属材料发展不可或缺的强大工具。
