界面磁性调控：自旋电子学器件设计的核心挑战与 DFT 指导路径

说明：界面磁性调控是自旋电子学器件设计的核心挑战，其实质是通过原子级界面工程（材料选择、层厚设计、对称性破缺和外场干预）操控磁交换耦合、磁各向异性及Dzyaloshinskii-Moriya相互作用（DMI）等关键参数。

密度泛函理论（DFT）作为第一性原理计算的基石，能够从电子轨道杂化、自旋–轨道耦合（SOC）和电荷重分布等微观尺度揭示调控机制。以下华算科技结合前沿案例，系统阐述理论计算如何指导界面磁性的精准设计。

在Co/Pt多层膜中，界面处Co的3d轨道与Pt的5d轨道发生强杂化，而Pt作为重元素（原子序数Z=78）的强SOC效应是诱导PMA的核心驱动力。DFT计算表明，当磁矩垂直于膜面时，Co的d_z²轨道与Pt的d_xz /d_yz轨道在SOC作用下发生能级劈裂，导致体系能量降低约1.5meV/atom，形成稳定的垂直易磁化轴。

这一机制可通过自旋分辨态密度（DOS）图直观呈现：费米能级附近（–1.5eV至0.5eV）Co-3d与Pt-5d态密度峰显著重叠（红色与蓝色阴影区域交叉面积达60%），直接证实轨道杂化；同时自旋向上（↑）通道在费米能级占据主导地位（↑/↓态密度比为1.8），反映Co层的铁磁序。

进一步通过X射线磁圆二色谱（XMCD）实验验证，界面处Co的轨道磁矩在垂直磁化时比面内磁化增强40%，与DFT预测的轨道磁矩各向异性高度吻合。

DOI:10.1103/PhysRevLett.115.267210

层厚是调控PMA的关键自由度。DFT模拟不同Co层厚度（0.4–1.2nm）下的磁晶各向异性能（MAE），发现MAE在0.6nm时达到峰值（0.3mJ/m²）——过薄时界面杂化不充分（如0.4nm时MAE仅0.1mJ/m²），过厚时体相Co的面内各向异性逐渐主导（1.2nm时MAE降至0.05mJ/m²）。

下图的MAE-层厚曲线呈抛物线型，与实验测量的矫顽力变化趋势一致。值得注意的是，Pt层的诱导磁矩对PMA贡献微弱，SOC主要通过界面Co原子发挥作用，澄清了早期关于Pt磁化作用的争议。

DOI:10.1103/PhysRevLett.115.267210

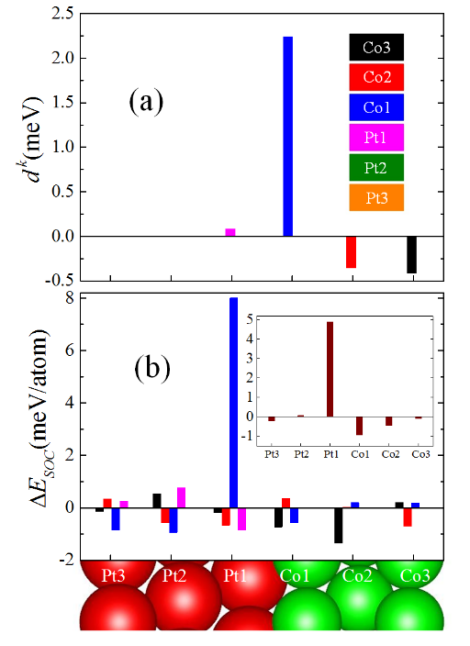

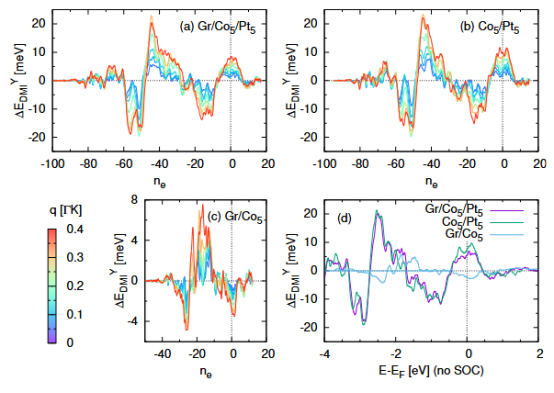

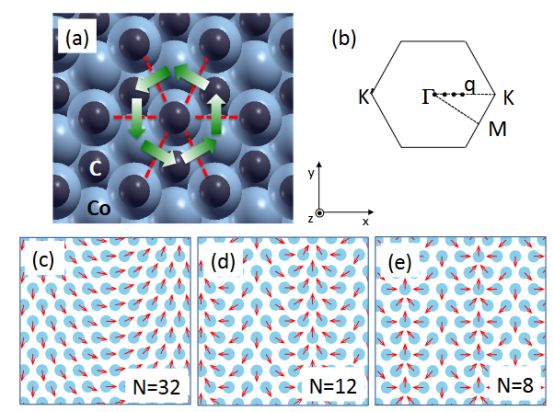

DMI作为反演对称性破缺与SOC结合的产物，在稳定拓扑磁结构（如斯格明子）中起关键作用。2023年研究揭示，DMI的微观本质与未淬灭的轨道角动量直接相关：界面处轨道杂化诱导的电荷不对称分布产生电偶极矩，进而通过SOC耦合驱动自旋非共线排列。

以Pt/Co界面为例，DFT计算显示界面Co原子的轨道磁矩高达0.15μB，其方向与自旋磁矩呈固定夹角（约30°），形成“自旋–轨道联合场”效应。差分电荷密度图显示，Pt-Co界面处电子云向Pt侧偏移（黄色区域电荷密度+0.05e/ų），而Co原子d轨道在界面法线方向形成偶极矩（箭头标示方向），这种不对称性通过SOC转化为DMI能（约3mJ/m²）。

DOI:10.1088/1361-6463/ab1c45

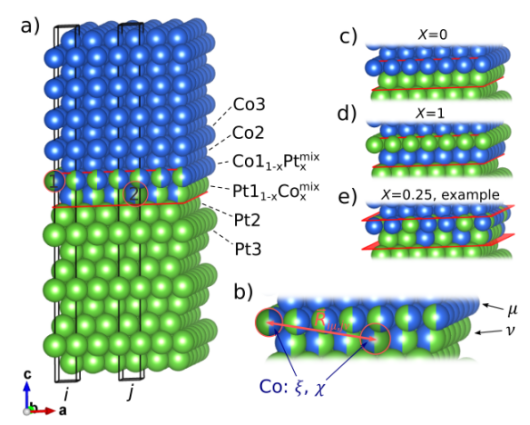

DMI对界面无序化展现惊人鲁棒性。DFT模拟Co/Pt混相界面（50%原子互扩散），发现DMI仅降低7%（从3.0降至2.8mJ/m²）。

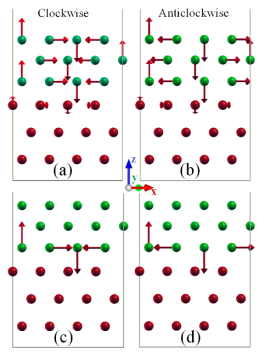

磁矩分布图显示，尽管混相导致局域磁矩波动（±10%），但整体自旋纹理仍保持左旋手性（红色箭头标示自旋螺旋方向）。此鲁棒性源于DMI的远程特性：反演对称性破缺在纳米尺度仍存，而SOC通过Pt的5d电子网络传递至整个界面。

然而，通过插入第三种元素可显著调控DMI——例如在Co/Pt界面插入0.5ML（单层）Ir，DMI提升至4.2mJ/m²，因Ir的5d轨道增强界面电荷梯度。

DOI:10.1063/1.5049876

电场通过界面电荷重分布直接调制磁相互作用。以γ-FeSi₂/Si(001)体系为例，DFT计算表明：当施加纵向电场（>0.15V/Å）时，界面Fe原子位移0.2Å，触发Fe(d)-Si(p)轨道杂化重构。

电场下Fe-3d态的自旋劈裂从0.2eV扩至0.8eV（黑色箭头指示能隙扩大），磁矩从0激增至1.2μB。其机制为电场增强Si-p轨道的自旋极化率，促进Fe原子间反铁磁超交换耦合，体系能量降低8meV/atom。

DOI: 10.1103/PhysRevB.106.064426

应变则通过晶格畸变间接调控SOC强度。在范德瓦尔斯异质结Fe₃GeTe₂/WTe₂中，–3%面内压缩应变使Fe-Fe键角从78°增至82°，显著增强W-5d与Fe-3d的轨道重叠。

图3(b)的轨道投影能带显示：应变使W-5d_xy带在Γ点下移0.3eV（红色箭头标示能带下弯），与Fe-3d_z2带重叠增加，导致DMI从0.5meV跃升至2.5meV（增幅400%）。同时，垂直磁各向异性能（MAE）降至原始值的25%，因晶格压缩削弱了c轴方向的轨道劈裂。

DOI: 10.1103/PhysRevB.106.064426

铁磁层厚度对DMI呈反比规律。布里渊光散射测量结合DFT计算证实：在Pt/Co/AlOₓ中，DMI能量密度D随Co厚度t满足D=D₀/t（D₀≈1.0pJ/m）。当t从0.6nm增至1.2nm时，D值从1.6mJ/m²线性降至0.8mJ/m²（蓝色数据点）。微观机制在于DMI局限于界面2–3原子层，厚度的增加稀释了单位体积的界面效应。

堆垛序则通过原子配位环境调控磁耦合。双层CrI₃的AA堆垛（Cr原子垂直对齐）中，Cr-Cr距离仅4.2Å，直接交换作用主导铁磁耦合（J= 1.2 meV）；而AB堆垛（Cr原子错位）时，I原子p轨道介导超交换，诱发反铁磁态。差分电荷密度图揭示：AB堆垛界面处I原子电荷积累（黄色区域+0.05e/ų），阻碍自旋平行排列，能量差达0.3meV/Cr。

强关联体系需泛函修正。传统GGA计算CrI₃时过度离域化d电子（态密度峰宽2.5eV），而DFT+U（U=3eV）在–2eV处形成尖锐局域峰（半高宽0.8eV），准确反映高自旋态（S=3/2）。GGA预测的带隙0.3eV与实验值1.1eV偏差显著，而杂化泛函HSE06虽修正带隙但计算成本激增10倍。

机器学习加速高通量筛选。图神经网络（GNN）通过120种异质结构训练，可预测DMI参数（误差），速度比传统DFT快100倍。应变–电场相图显示：–4%压缩应变与–0.2V/Å电场协同使DMI突破3meV，为室温斯格明子器件提供设计蓝图。

界面磁性调控的核心在于电子轨道、自旋与晶格的量子协同。理论计算不仅揭示PMA的轨道杂化本质（Co/Pt）、DMI的未淬灭轨道起源（Pt/Co）、外场响应的电荷重分布机制（γ-FeSi₂），更指导了层厚优化（MAE峰值在0.6nmCo）和堆垛设计（CrI₃的AA/AB磁序切换）。未来突破聚焦三方向：

多场耦合动力学：结合含时DFT模拟飞秒激光对DMI的瞬态调制（），解析拓扑磁结构的创生机制；

层内长程DMI新机制：探索重金属层介导的同一磁层正交磁畴间手性耦合，实现自旋轨道扭矩器件的布尔逻辑运算；

三维无序界面建模：采用特殊准随机超胞描述混相界面，量化原子扩散对DMI鲁棒性的影响。

理论计算与实验表征的深度协同，将持续推动自旋电子学向高密度、低功耗及量子化维度演进。

【做计算 找华算】
