说明：本文华算科技系统介绍了OER台阶图的定义、功能及其在电催化研究中的核心价值，通过解析反应自由能变化、过电位和标度关系，帮助读者理解如何利用该工具可视化反应路径、预测催化剂活性并突破性能限制，为清洁能源材料的设计与优化提供关键理论支撑。
何为OER台阶图？
“OER台阶图”并非一个严格的学术术语，而是对析氧反应自由能图（OER Free Energy Diagram, FED）一个形象化的称谓。
在电催化文献中，人们更常称之为自由能图或能量剖面图。这个图表的核心功能是可视化描述OER在催化剂表面进行时，各个基本反应步骤的吉布斯自由能变化。
该图的横坐标通常为“反应坐标”，代表着反应从初始态到最终态的演进路径；纵坐标则为吉布斯自由能（单位通常为电子伏特, eV）。
由于OER是通过一系列离散的中间体状态进行的，将这些中间体的相对能量依次绘制出来，便形成了一个阶梯状的图形，这便是“台阶图”称谓的由来。
在酸性或中性条件下，普遍接受的OER吸附质演化机制（Adsorbate Evolution Mechanism, AEM）包含以下四个协同的质子-电子转移步骤：
H₂O + * → *OH + H⁺ + e⁻ (ΔG₁)
*OH → *O + H⁺ + e⁻ (ΔG₂)
H₂O + *O → *OOH + H⁺ + e⁻ (ΔG₃)
*OOH → O₂ + * + H⁺ + e⁻ (ΔG₄)

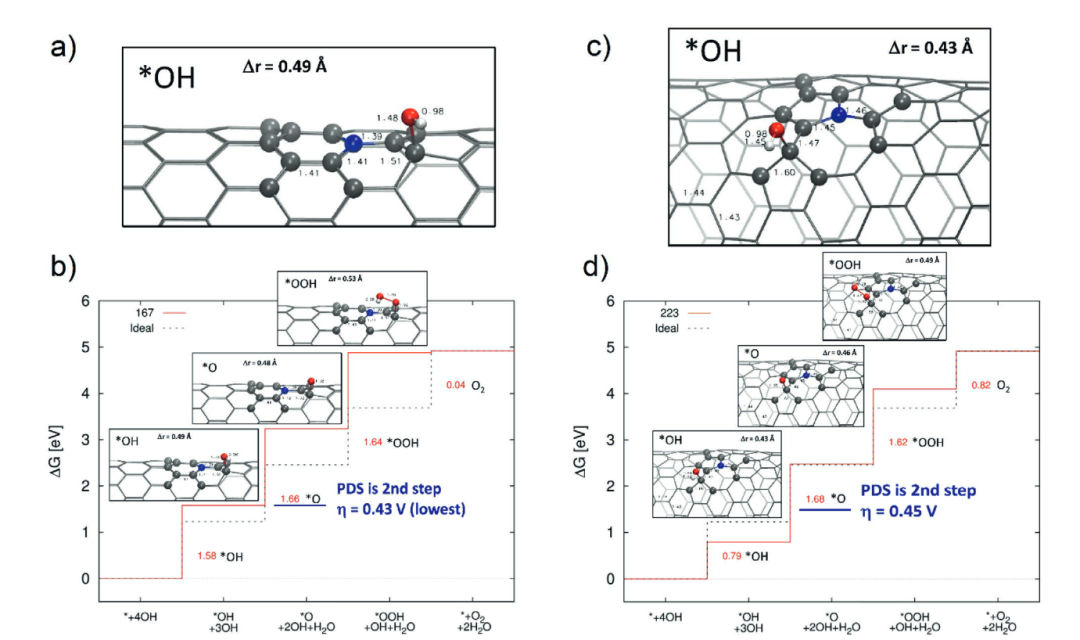

其中，“*”代表催化剂表面的活性位点，*OH、*O、*OOH则代表吸附在活性位点上的含氧中间体。OER台阶图清晰地展示了从裸露的活性位点（*）开始，依次生成*OH、*O、*OOH，并最终释放O₂分子后回到初始状态的完整能量循环路径。
DOI: 10.1002/smll.202007484
标度关系与过电位

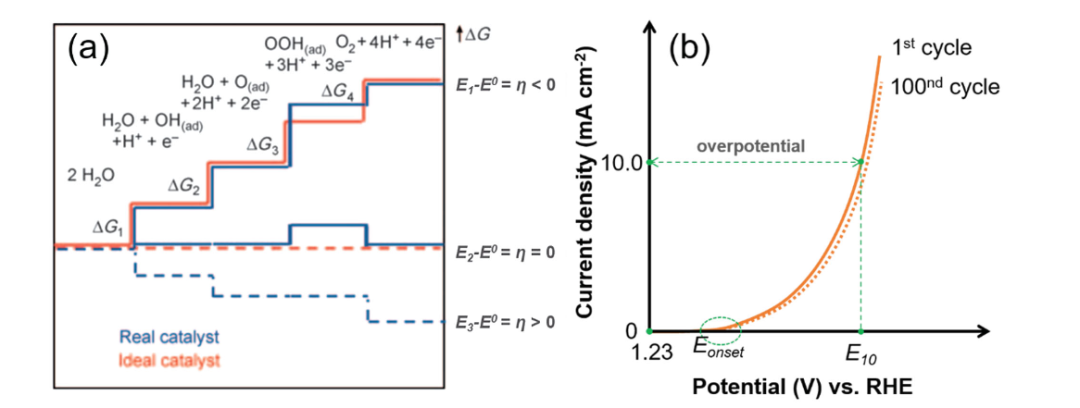

OER的热力学平衡电位为1.23 V（相对于标准氢电极RHE）。然而，在实际反应中，必须施加一个高于1.23 V的电位才能驱动反应以可观的速率进行。
这个超出的电位部分就是过电位（η）。过电位是衡量催化剂性能的关键指标，其值越低，意味着催化剂活性越高，能量效率也越高。
OER台阶图是计算理论过电位的强大工具。根据计算电化学理论，当施加的电位U等于平衡电位1.23 V时，一个理想的催化剂应使OER的每一步反应自由能变化（ΔG）都为零，即所有台阶都是平的。
但在现实中，总有一个或多个步骤的能垒较高。在U=1.23 V时，能量最高的那个台阶（即ΔG最大的步骤）被称为电位决定步骤，它构成了整个反应的热力学瓶颈。理论过电位便是为了克服这一最高能垒所需要的额外电势，其计算公式为：
其中e是单位电荷。因此，通过计算DFT等方法得到各个中间体的吸附能，构建出台阶图，我们就能直接确定电位决定步骤并预测催化剂的理论活性。
DOI: 10.1002/ppsc.201600004

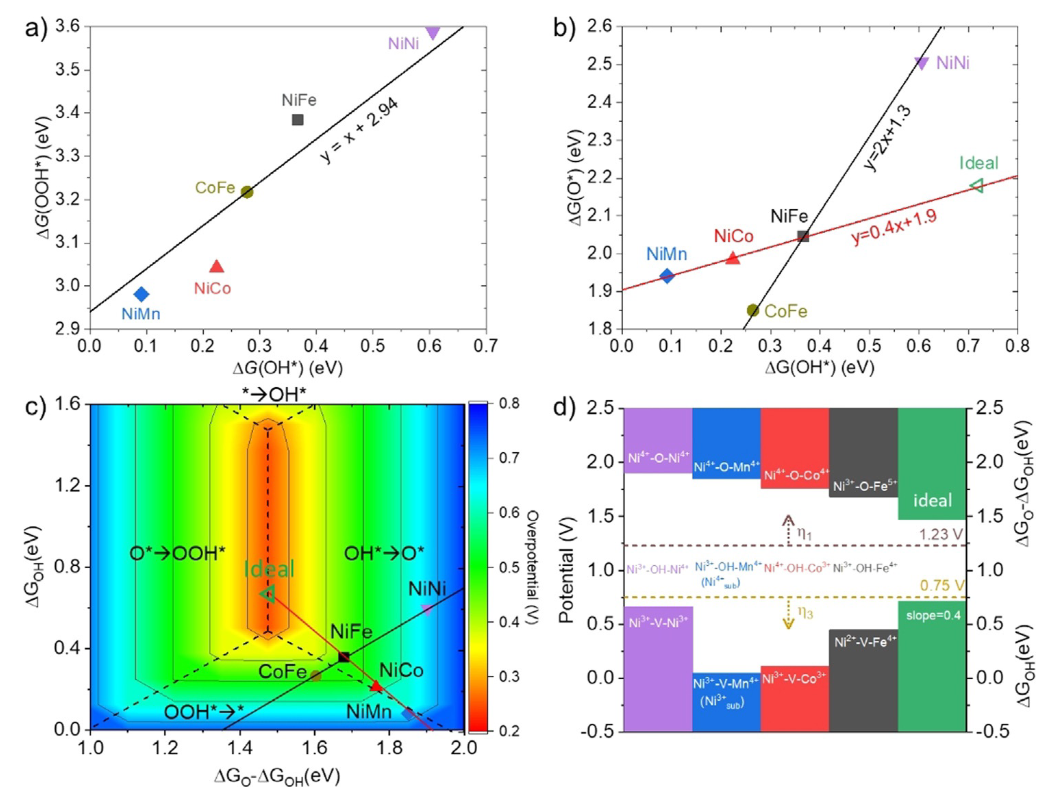

研究发现，不同OER中间体（如*OH、*O和*OOH）在各类催化剂表面的吸附能并非相互独立的，而是存在着强烈的线性关联，这就是标度关系。
其中，ΔG(*OOH) 与 ΔG(*OH) 之间的线性关系尤为关键，通常可以表示为：ΔG(*OOH) ≈ ΔG(*OH) + 3.2 eV。
这个看似简单的关系具有深远的影响。一方面，它极大地简化了催化剂的理论筛选。
我们不再需要计算所有中间体的吸附能，只需计算一个（如ΔG(*OH)）或两个（如ΔG(*O) – ΔG(*OH)）作为“描述符”，就能通过标度关系推算出其他中间体的能量，进而构建整个台阶图并预测过电位。
DOI：10.1002/anie.202100631
另一方面，标度关系也揭示了OER催化活性的一个根本性限制。由于*OOH的吸附总是比*OH弱一个近似恒定的值（3.2 eV），导致在平衡电位下，ΔG₃（*O生成*OOH）和ΔG₂（*OH生成*O）之间的能量差始终接近一个固定值。
这使得设计一个能同时完美优化所有反应步骤的“理想催化剂”变得异常困难，从而导致了一个理论上的最小过电位（~0.3-0.4 V）。
基于标度关系和描述符，可以构建出著名的火山图（Volcano Plot）。该图以催化活性（通常用过电位表示）为纵坐标，以某个描述符（如ΔG(*O) – ΔG(*OH)）为横坐标。
图形呈现出火山形状，顶点区域对应着最优的描述符数值和最低的过电位，为高性能催化剂的设计提供了清晰的理论指导。
结论
综上所述，OER台阶图是电催化领域一个集可视化、机理分析与性能预测于一体的强大理论工具。它以直观的阶梯形式，揭示了复杂的四电子OER过程的能量路径。
通过与过电位和标度关系等核心理论相结合，它不仅能够帮助我们深刻理解催化剂的活性来源和限制因素，还能为设计下一代高效、低成本的OER催化剂提供关键的理论洞见，从而推动清洁能源技术的持续发展。
