TEM技术的优势及应用

透射电镜的工作原理与技术优势

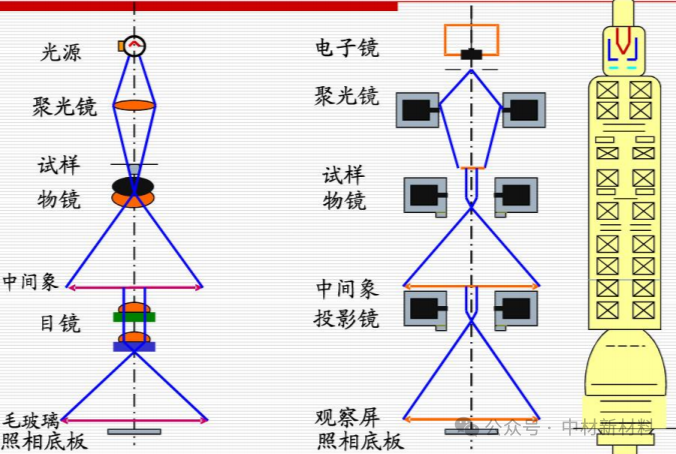

       透射电镜利用高能电子束穿透超薄样品，通过电磁透镜系统放大成像。其分辨率可达0.05纳米，比光学显微镜高出三个数量级。这种超高分辨率使得研究人员能够直接观察到原子排列、晶体缺陷等微观结构特征。

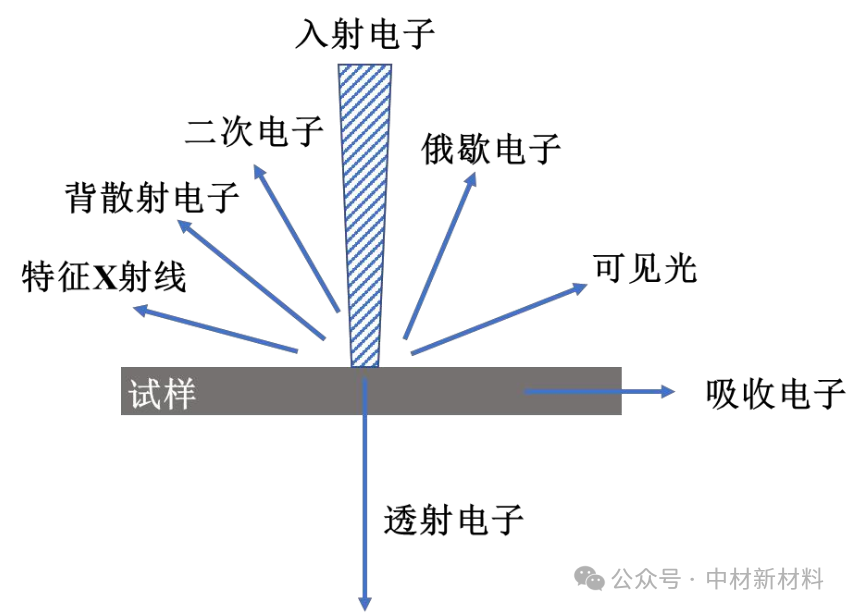

       在材料表征方面，透射电镜不仅能提供高分辨的形貌信息，还能通过选区电子衍射（SAED）分析晶体结构，利用能谱仪（EDS）进行元素成分分析。这种多功能的表征能力使其成为材料研究的重要工具。

透射电镜在材料科学中的应用

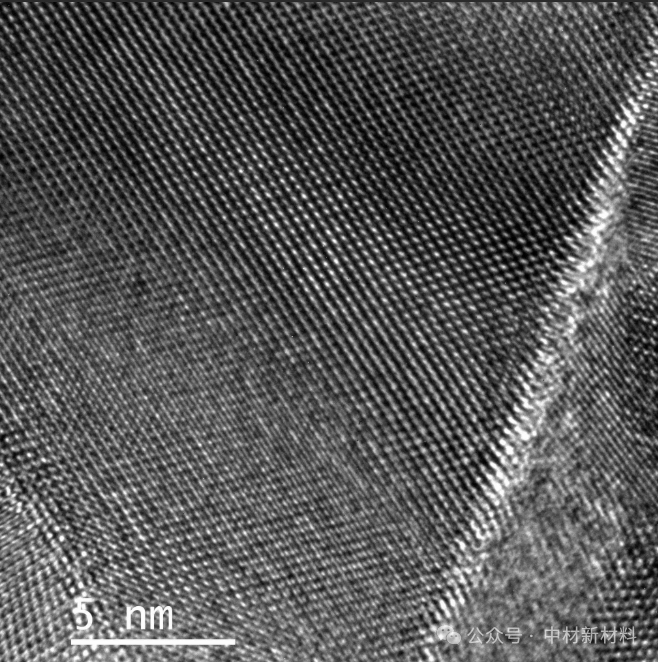

       在纳米材料研究中，透射电镜被广泛应用于表征纳米颗粒的尺寸、形貌和晶体结构。通过高分辨成像，研究人员能够精确测量纳米材料的晶格常数，观察表面原子排列，为纳米材料的性能优化提供关键数据。

       在半导体材料分析中，透射电镜帮助研究人员观察器件中的界面结构、缺陷分布和应力状态。这些信息对于提高半导体器件的性能和可靠性至关重要

透射电镜在生命科学中的应用

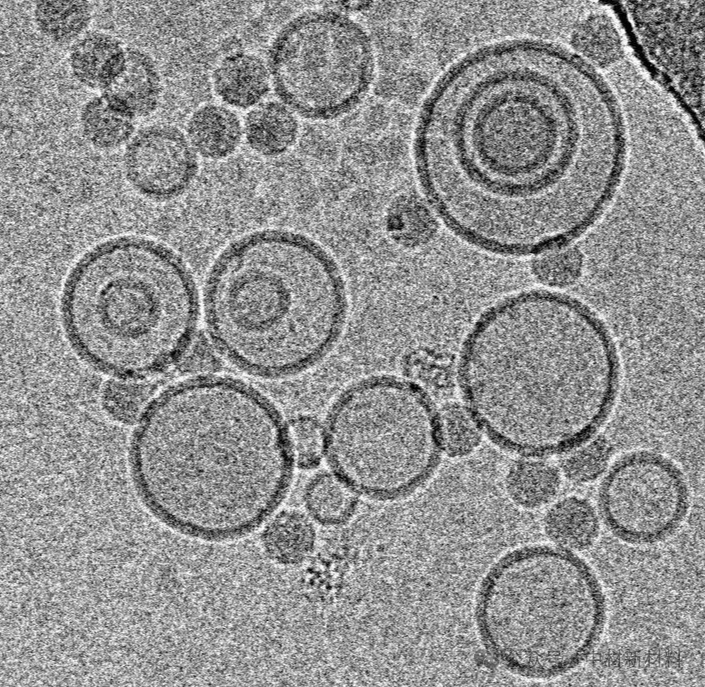

       冷冻电镜技术（Cryo-TEM）的发展使透射电镜在生物大分子结构解析方面取得突破性进展。通过快速冷冻样品，研究人员能够在接近自然状态下观察生物大分子的三维结构，为理解生命过程提供了重要线索。

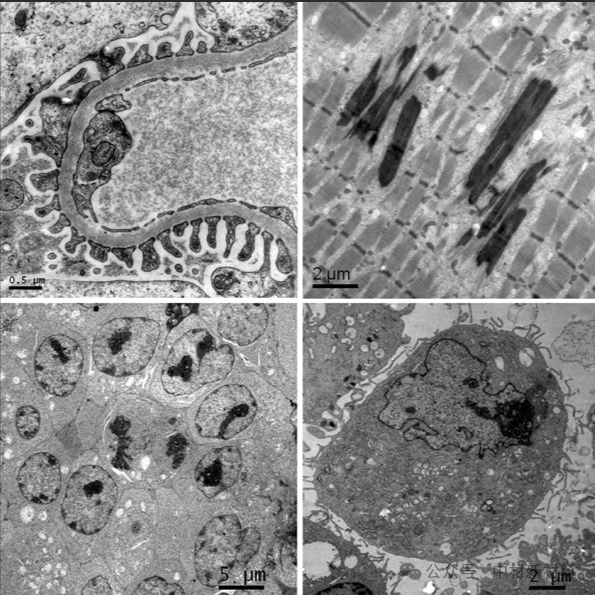

      在细胞超微结构研究中，透射电镜能够揭示细胞器的精细结构，观察细胞内的分子机器如何工作。这些发现极大地推动了细胞生物学的发展。

透射电镜技术的发展趋势

       球差校正技术的应用使透射电镜的分辨率得到进一步提升，使原子级成像变得更加清晰。这种技术进步为材料科学研究开辟了新的可能性。

       原位透射电镜技术的发展使研究人员能够在施加外力、加热或通电的条件下实时观察材料的微观结构变化。这种动态观察能力为理解材料的行为机制提供了新的视角。

总结

       透射电子显微镜作为探索微观世界的重要工具，其应用范围仍在不断扩大。随着技术的进步，透射电镜必将在材料科学、生命科学等领域发挥更加重要的作用，推动人类对微观世界的认知不断深入。
