金属氧化物(MO)薄膜因其高迁移率、透明性和柔韧性,在显示器和集成电路领域具有替代硅材料的潜力。溶液加工虽能实现低成本制造,但传统工艺需>400℃长时间退火,阻碍了高效连续生产和图案化集成。现有低温方案(如燃烧合成、光活化)仍面临>200℃处理温度或多步耗时工艺的限制,且缺乏普适性室温加工方法,导致高性能全MO器件的高分辨率印刷难以实现。
针对以上难题,香港城市大学于欣格教授、雷党愿教授团队报道了一种名为“等离子体印刷”的加工技术,用于在室温和环境条件下制造高性能溶液加工全金属氧化物(MO)薄膜电子器件。该技术利用飞秒激光激发的银纳米线(Ag NWs)诱导等离子体局部加热,在0.3秒内将MO前驱体局部转化为高质量薄膜(包括导体、介电体和半导体)。这些MO薄膜无需特殊气体或高温处理即展现出优异电学性能。通过精确图案控制,实现了高密度溶液加工全MO晶体管阵列(48400晶体管/平方厘米)和集成逻辑门。
该技术为低成本高通量印刷高密度、多层溶液加工MO电子器件提供了新途径,其性能可与真空工艺相媲美。相关研究成果以“Plasmonic printing of high-performance metal oxide electronics under room temperature”为题,发表在Nature Materials上。

图1 溶液加工MO薄膜电子学的等离子体印刷
图1 展示了等离子体印刷溶液加工MO薄膜电子器件的原理。作者通过飞秒激光(800+400 nm混合波长)激发银纳米线产生等离子体局部加热(25℃环境),实现MO前驱体向功能薄膜的转化(流程a)。与传统真空工艺(需高真空、高温)和溶液工艺(需>400℃退火)相比(d-e),该技术能在0.3秒内完成转化(g-h),且形成更完整的M-O-M晶格键(b)。通过四英寸晶圆级透明阵列(c)和雷达图(f)证实其在效率、图案控制等六项指标上的优势,其中图案化能力使晶体管结构(右下)实现精确制造。

图2 渐进等离子体加热机制

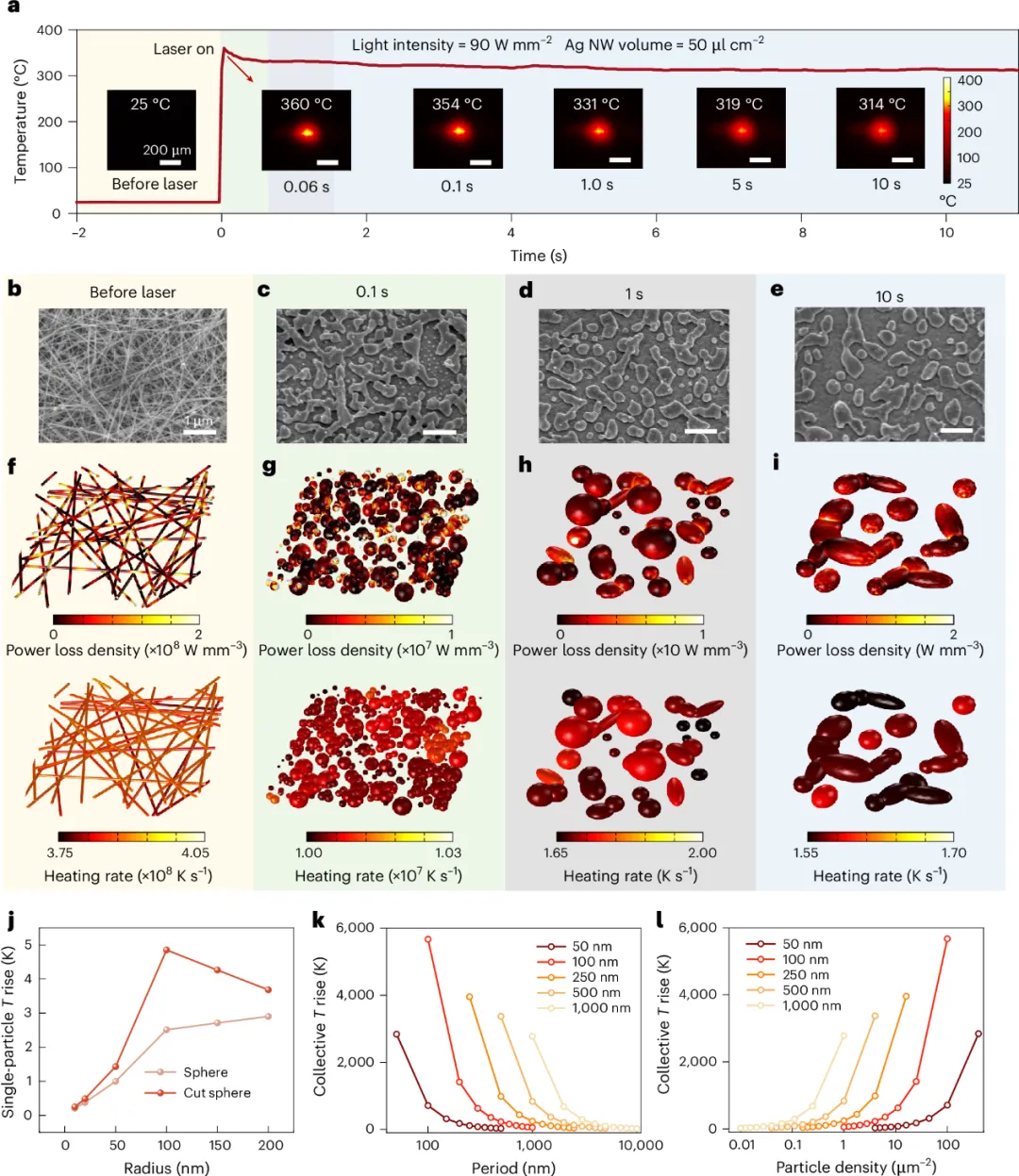

图2 揭示了渐进式等离子体加热机制。作者通过红外热成像(a)和SEM(b-e)追踪飞秒激光照射下银纳米线的形貌演变:原始网络结构(b)在0.1秒内熔化为致密颗粒(c),1秒后聚集成稀疏大颗粒(d),10秒后形成稳定椭球体(e)。模拟显示(f-l),纳米线交叉点形成等离子体热点(f),初始阶段吸收效率最高(h),局部温度在66ms内达360℃(a)。优化后的致密颗粒阵列理论上可实现2000K温升(l),为MO转化提供瞬时高效热源。

图3 等离子体印刷MO薄膜器件

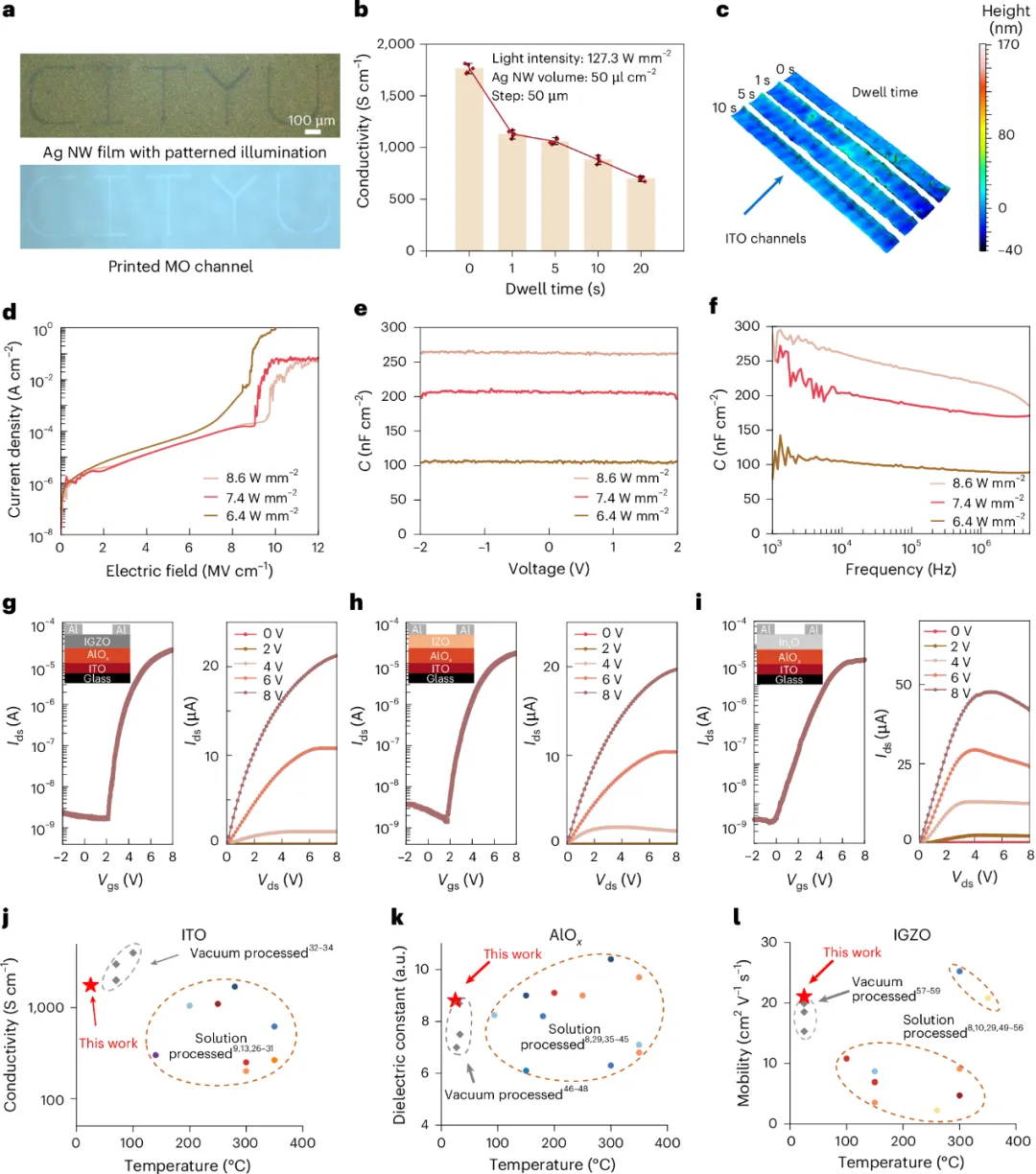

图3 量化了等离子体印刷MO器件的电学性能。作者通过”CITYU”图案演示精确控制能力(a),优化参数使ITO电导率达1.763 S cm⁻¹(b)。AlOₓ介质层在8.6 W mm⁻²强度下获得9V击穿电压和260 nF cm⁻²电容(d-f)。印刷的IGZO晶体管迁移率达21.0 cm² V⁻¹ s⁻¹(g),性能对比图(j-l)显示:ITO电导率(j)和IGZO迁移率(l)超越现有溶液工艺,AlOₓ介电常数(k)接近真空工艺水平。所有数据均证实该技术可在室温实现媲美高温退火的电学性能。

图4 等离子体印刷全MO晶体管阵列

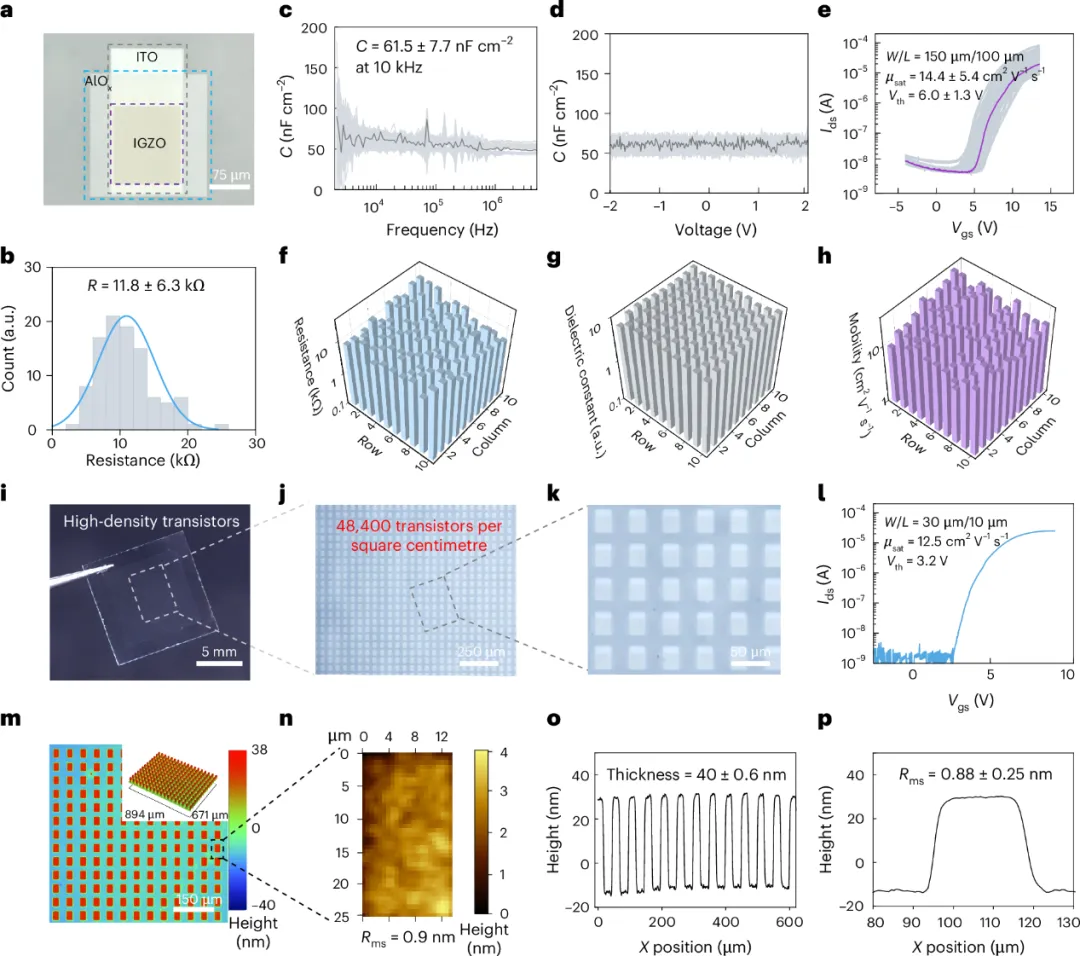

图4 验证了全MO晶体管阵列的集成能力。作者通过等离子体印刷制备10×10阵列(a),ITO栅极电阻(11.8±6.3 kΩ)、AlOₓ介电常数(8.03±0.8)、IGZO迁移率(14.5±5.4 cm² V⁻¹ s⁻¹)均展现高均匀性(b-h)。高密度阵列达48,400晶体管/平方厘米(i-k),典型晶体管迁移率12.6 cm² V⁻¹ s⁻¹(l)。表面形貌分析(m-p)显示ITO粗糙度仅0.88±0.25 nm(o),厚度均匀性±0.6 nm(p),证实该技术满足有源矩阵技术对器件均一性的严苛要求。

图5 基于全MO晶体管的等离子体印刷逻辑门

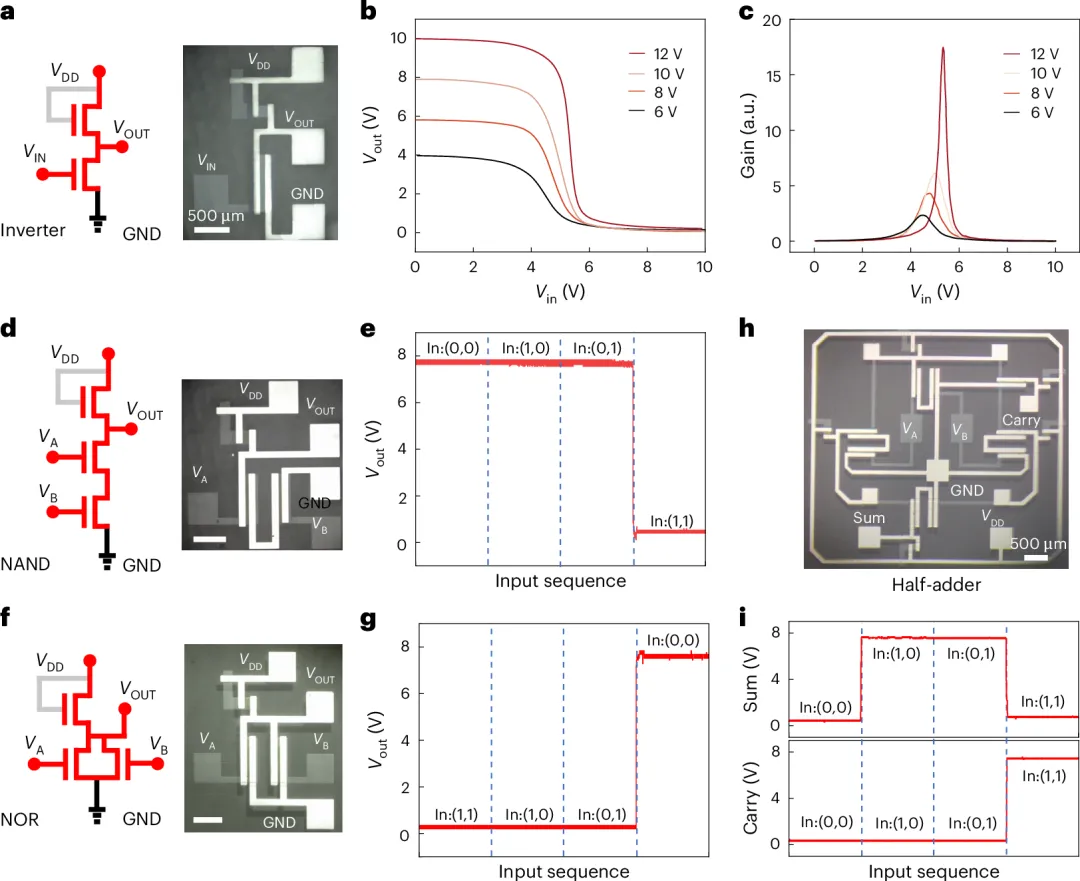

图5 实现了全MO逻辑电路功能集成。作者基于印刷晶体管构建逆变器(a),在12V电压下获得15倍增益(b-c)。NAND(d-e)和NOR门(f-g)展现理想逻辑特性,半加法器(h)输出波形(i)验证了电路功能性。所有逻辑器件在0/10V电平下运行稳定,且瞬态响应测试显示1kHz方波输入时具有对称上升/下降沿,证实等离子体印刷技术具备制造复杂集成电路的能力。
该项研究开发的等离子体印刷技术通过银纳米线诱导的局域加热,在室温环境下实现了高性能金属氧化物导体、介电体与半导体的高通量加工。其超高分辨率(48400晶体管/平方厘米)和优异均匀性(器件良率100%)成功制备出高密度全MO晶体管阵列与逻辑电路。该技术突破溶液加工MO器件的温度限制,转化时间
