什么是表面界电场
表面界电场是指在两种不同物理或化学性质材料界面处，由于电子、离子或极性分子的重新分布所引起的局部静电场。通常呈现出高度非均匀性，表现为沿界面法线方向存在的电势梯度，是界面区域微观电荷重新排列的直接结果。
表面界电场可视为边界条件不连续性所导致的电场局域增强，其存在既反映了系统在热力学平衡下的电荷稳定分布，也体现了材料内部原子尺度相互作用的复杂性。
表面界电场的原理
表面界电场的本质源于界面处的电荷再分布机制。当两个物质相接触时，由于其功函数、电负性、介电性质及晶格结构等方面存在差异，界面附近将形成局部电子转移或极化现象，导致电荷积累区与电荷耗竭区的出现。
这种空间电荷层的形成直接诱发界面处的电场构建，其强度和空间分布依赖于两相材料的物理参数及界面耦合强度。
在金属–半导体、金属–电解质、半导体–电解质等界面系统中，表面界电场的形成机制可归结为费米能级对齐与电荷补偿机制。不同材料的费米能级在界面处趋于统一，引发电子从低功函数材料流向高功函数材料，进而形成电荷迁移层。
该层的静电作用产生反向内建电场，实现电势平衡。此外，极化电荷的排列也是表面界电场的重要来源，特别是在具有极性基团或离子吸附行为的体系中，其界面电场多源于偶极矩定向排列带来的净电势差异（图1）。

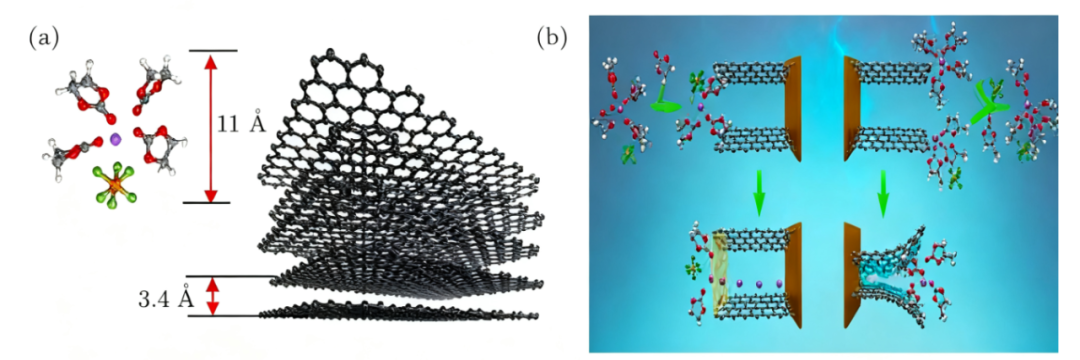

图1. 电场下锂离子嵌入电极结构的界面机制。DOI: 10.7498/aps.69.20201553。
界面电场还可由局域态密度分布变化所主导。界面处能带结构因晶格失配或表面态引入而发生畸变，进而造成载流子局域化或态密度非均匀分布。该非均匀分布引导电荷重新配置，使得某些区域出现电荷积聚，而其他区域则表现为电荷空洞。这种自洽过程进一步加剧了电场非均匀性，形成复杂的多层结构电场分布。
表面界电场的作用机制
表面界电场在众多物理过程与器件性能中具有决定性作用，其作用机制可以从微观输运行为、电子结构调控及相互作用势能重构等层面展开讨论。
首先，在电子输运过程中，界面电场作为能垒或加速区直接影响载流子运动方向、迁移率及注入效率。例如，在金属–半导体接触中，肖特基势垒的形成与界面电场密切相关，该电场调控了电子在界面处的势垒高度，进而主导了电流–电压特性（图2）。

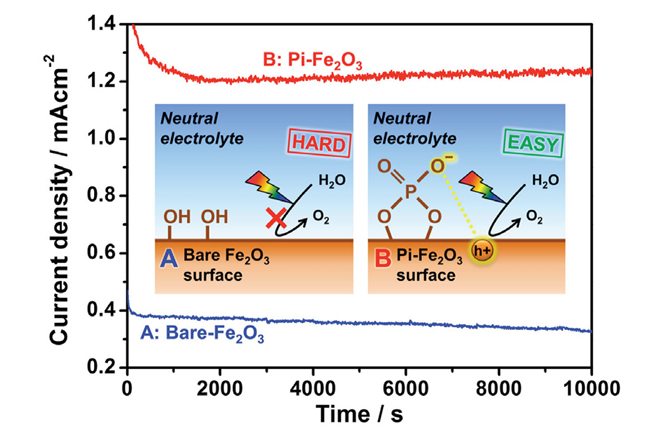

图2. 电场方向及载流子的迁移路径。DOI: 10.1039/c5cp01992c。
其次，表面界电场通过局域能带弯曲机制调控材料能带结构。在半导体中，界面处的内建电场将导致能带沿法线方向弯曲，从而形成耗尽层或累积层。此类能带调制效应不仅影响光生载流子的分离效率，也在光催化、电化学与传感行为中起核心调节作用。
此外，强表面界电场可诱导量子隧穿、费米能级钉扎、表面态重构等复杂量子现象，其本质均源自电场对电子态密度与波函数分布的调控效应（图3）。

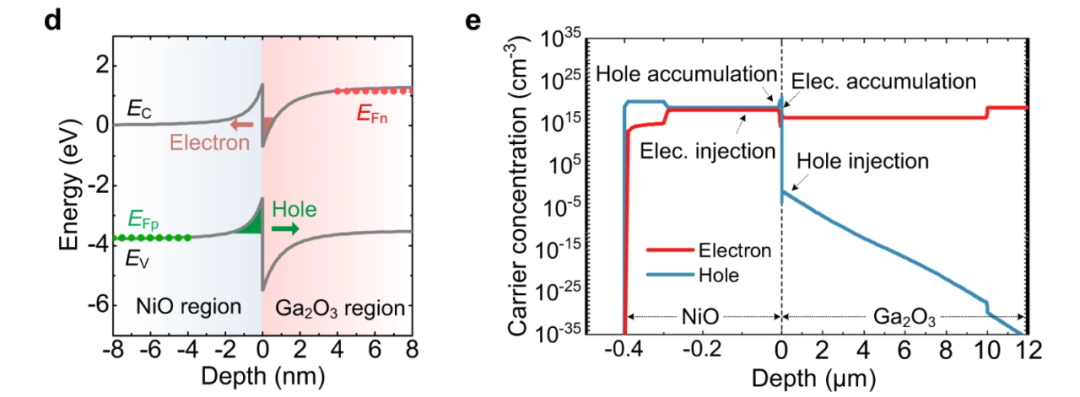

图3. 界面处电场引起的能带弯曲驱动光生电子–空穴对的有效分离。DOI: 10.1002/aenm.202203720。
进一步地，表面界电场通过影响原子间相互作用势能，改变界面吸附、反应或生长行为。在原子尺度下，界面电场的存在改变了表面原子的有效势能分布，进而影响外部物种在界面上的吸附动力学与构型稳定性。
此外，界面电场还能够对外加电场响应产生屏蔽效应，改变整体体系对外场的线性或非线性响应特性。
表面界电场的类型
根据形成原因与作用机理的不同，表面界电场可被划分为多个类型，主要包括内建电场、极化诱导电场、电荷注入型电场以及吸附引起电场等。
内建型电场
该类型电场主要由两种材料接触后费米能级差异导致电子迁移形成电势差所引起，典型存在于肖特基接触、PN结及异质结系统中。其电场强度与材料功函数、电荷载流子浓度及温度密切相关，具有明显的热力学稳定性特征（图4）。

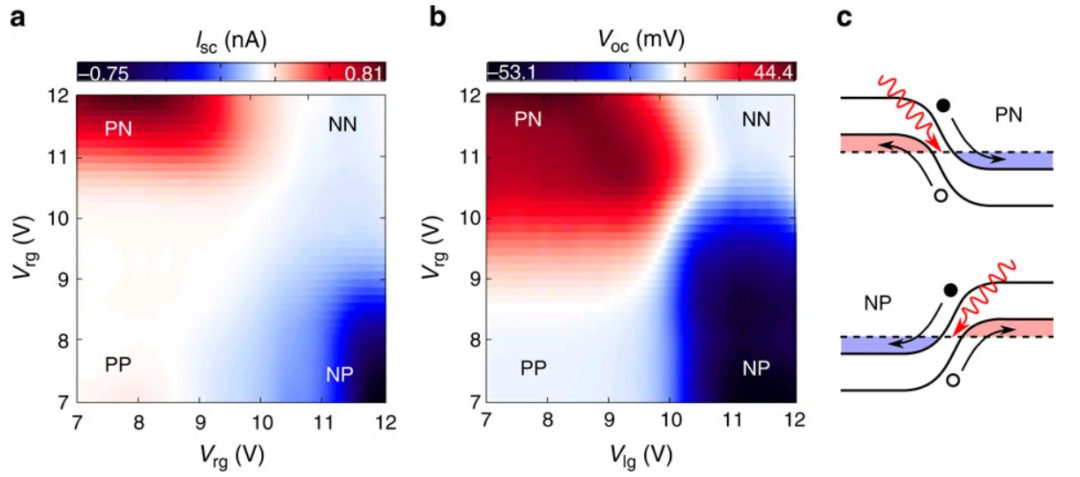

图4. PN结中内建电场诱导载流子分离的机制图。DOI: 10.1038/ncomms5651。
极化型电场
在具有自发极化或压电效应的材料中，晶体结构内禀的偶极矩排列会在界面区域形成净极化电荷，进而诱发电场分布。该类型电场常见于铁电材料、极性氧化物及某些二维材料中，其方向可随外界应力或电场调控（图5）。

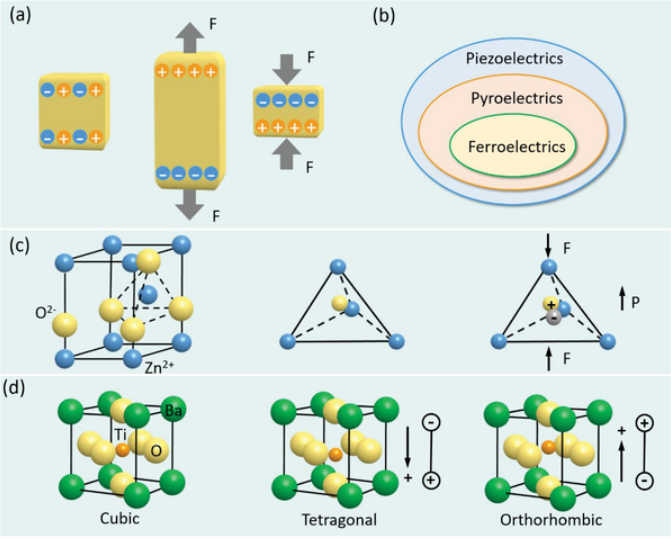

图5. 极化效应下界面电场分布与载流子加速机制。DOI: 10.1038/s41467-023-40194-0。
注入型电场
该类型电场由载流子从一个相注入至另一个相过程中的局部电荷积累引发，典型场合包括有机电子器件、电解质–电极界面等系统。在这种情形下，注入电场具有时变性与空间梯度性，且往往伴随非线性输运行为（图6）。

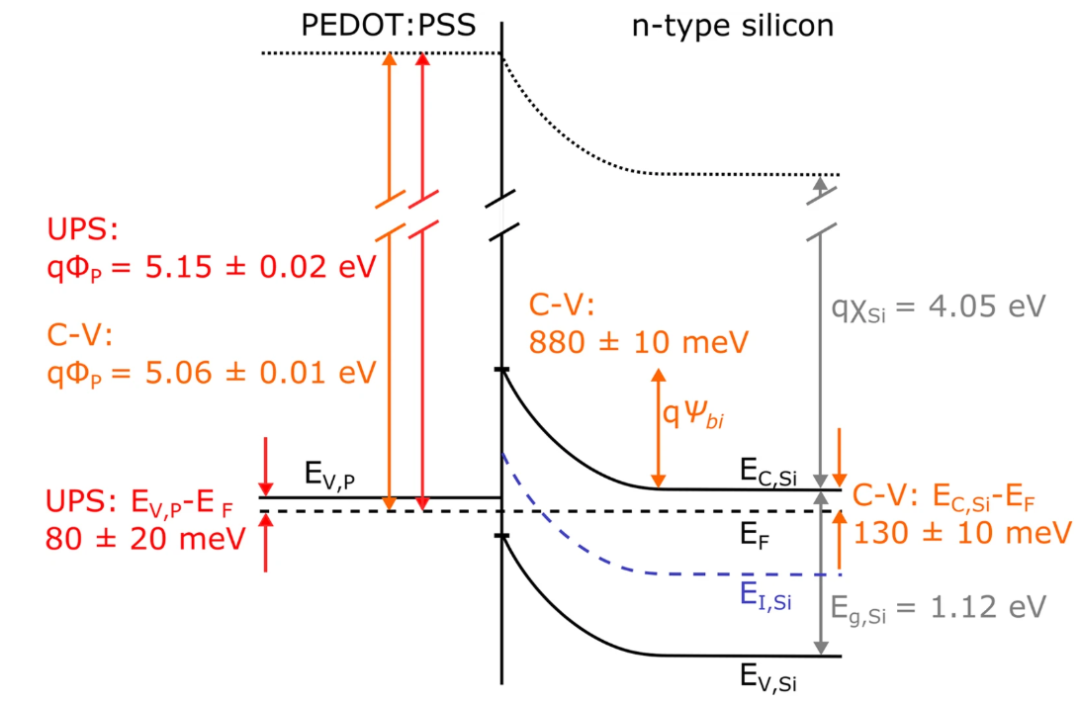

图6. 从有机层向Si注入电子过程中能带结构。DOI: 10.1038/srep13008。
吸附型电场
当极性分子或带电物种吸附至材料表面时，因其自身偶极矩或电荷在表面分布不均将诱发表面电势的变化，进而形成电场。此类电场通常具有方向选择性与依赖于吸附构型的特征，是电催化与传感机制中关键的一环（图7）。

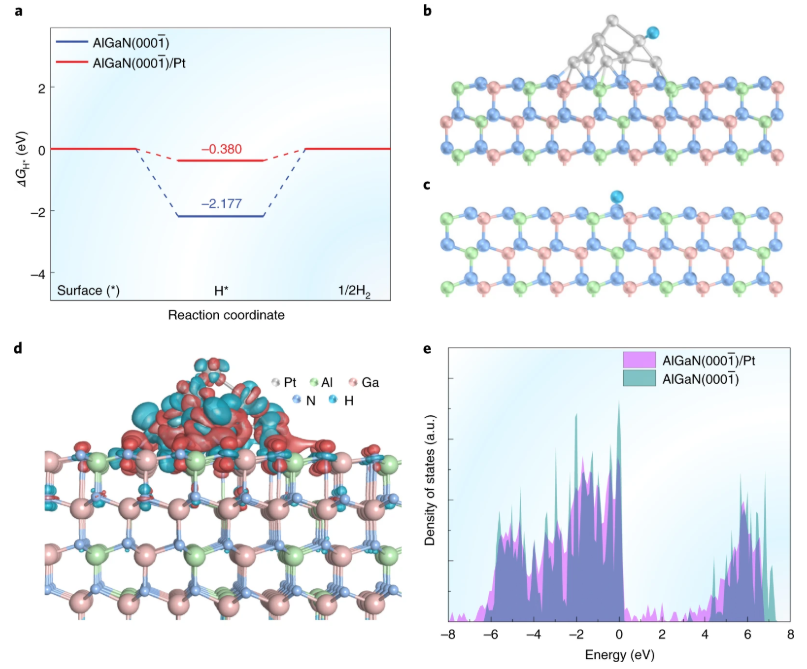

图7. 吸附物引发Pt/AlGaN界面电子积累区及电场形成机制。DOI: 10.1038/s41928-021-00640-7。
