什么是真空层
在计算材料科学中，真空层（Vacuum Layer）是为了避免周期性边界条件下相邻镜像结构之间产生非物理相互作用而人为引入的无原子空白空间区域，其厚度和设置对模拟结果的准确性至关重要。
在表面、界面或低维材料（如二维材料、分子吸附体系）的第一性原理计算或分子动力学模拟中，真空层通过提供足够的隔离空间（通常≥10 Å）来消除周期性重复单元之间的虚假电子耦合或长程相互作用（如静电势、范德华力），从而确保体系的计算结果反映真实物理情况。

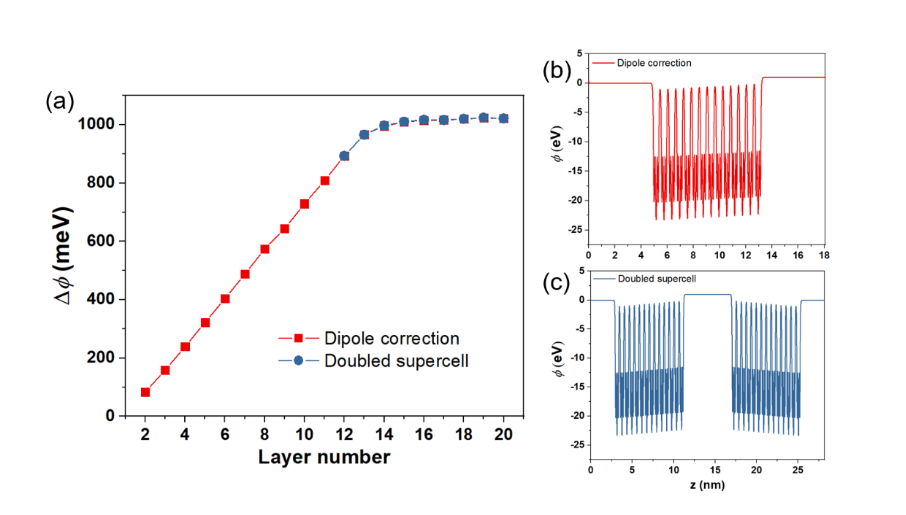

真空层的厚度直接影响静电势的收敛行为，尤其在带电体系或极性表面模拟中，需要调整真空层使静电势能面平滑收敛至真空能级，同时避免波函数泄漏到镜像单元。对于特殊体系（如具有固有偶极矩的表面），还需采用非对称真空层或偶极修正来消除人工电场的影响。
真空层的设置还需兼顾计算效率，过厚的真空层会增加计算成本，而过薄则可能导致物理量（如功函数、能带结构）的误差，因此通常需要通过收敛性测试确定最佳厚度（一般为结构尺寸的1-2倍）。
真空层是计算模拟中的关键参数，其合理设置直接决定了电子结构、表面性质以及激发态等计算结果的可靠性，必须根据具体体系的需求进行优化。
为什么引入真空层
DFT 计算与 PBC 的关系

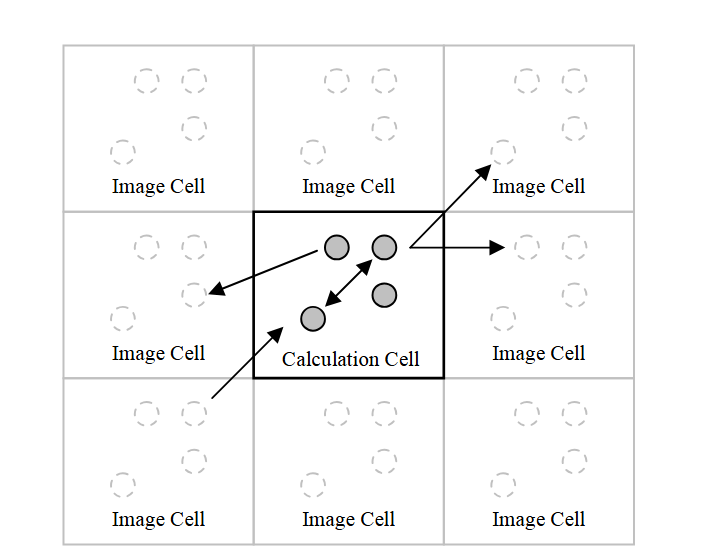

在DFT计算中，周期性边界条件（PBC）是一种常用的处理方法。其基本原理是将所研究的体系视为一个无限大的周期性结构中的一部分，通过在三个维度上对体系进行周期性复制，构建出一个理想的无限延伸的晶体模型。这种处理方式使得体系在空间上具有平移对称性，极大地简化了计算过程。
对于体相材料而言，PBC 具有显著的优势。在真实的体相材料中，原子在三维空间中呈现出规则的周期性排列。采用 PBC 进行 DFT 计算时，可以准确地模拟这种周期性结构，从而精确地计算体相材料的各种性质，如晶格常数、电子结构、弹性常数等。
例如，在计算金属晶体的电子结构时，PBC 能够充分考虑到晶体中电子的共有化运动，使得计算得到的能带结构与实验结果高度吻合。同时，PBC 还可以减少计算所需的原子数，降低计算成本。
通过对一个较小的原胞进行周期性复制，就可以模拟出整个体相材料的性质，而无需对大量的原子进行逐一计算。这使得在有限的计算资源下，能够对大规模的体相材料体系进行高效的研究。
PBC 在表面 / 分子计算中的问题
当将PBC应用于表面或分子计算时，会出现一些与体相材料计算截然不同的问题。在表面体系中，表面原子所处的环境与体相原子有很大差异，表面原子存在未饱和的化学键，具有较高的活性。然而，PBC 的应用会导致表面原子与通过周期性复制产生的自身镜像原子之间发生虚假的相互作用，即镜像相互作用。
这种镜像相互作用并非真实存在于表面体系中，它会干扰对表面真实性质的准确描述。例如，在计算金属表面的吸附能时，如果不考虑这种镜像相互作用，计算结果会出现较大偏差，无法真实反映吸附过程的能量变化。

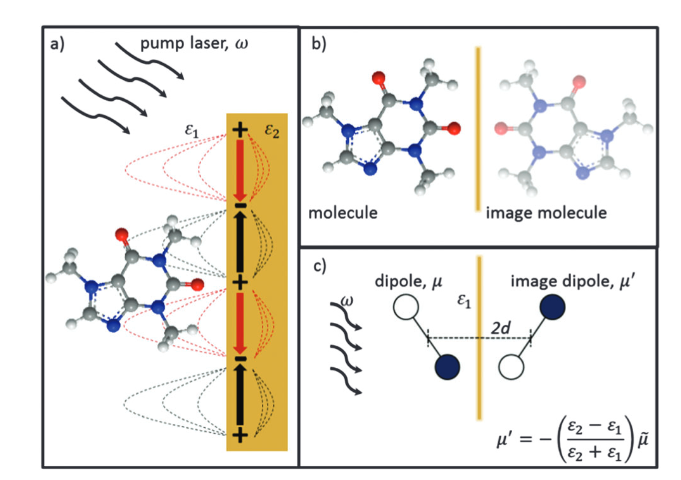

在分子体系计算中，同样会面临类似的问题。分子是孤立存在的实体，其周围不存在周期性排列的环境。当使用 PBC 时，分子会与自身的镜像分子发生不合理的耦合，这会严重影响对分子电子结构和性质的计算。
比如，在计算单个有机分子的能级时，由于 PBC 引入的虚假相互作用，计算得到的能级分布可能会出现错误，无法准确反映分子的真实能级情况。此外，PBC 还可能导致计算过程中的收敛困难，增加计算的复杂性和计算时间，使得计算结果的可靠性大打折扣。
真空层引入对打破周期性的作用

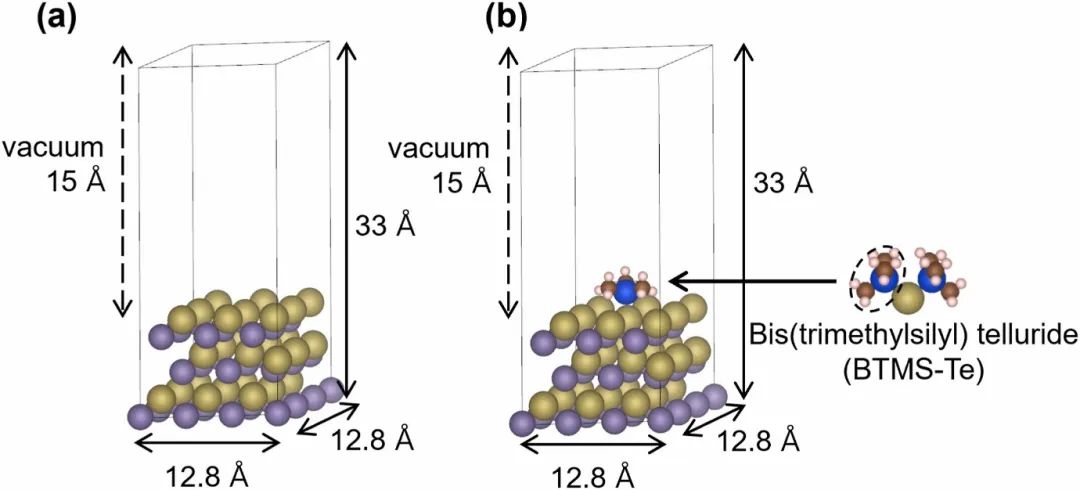

为了解决 PBC 在表面和分子计算中带来的问题，引入真空层成为一种行之有效的方法。真空层的作用在于打破不必要的周期性，避免人为干扰。在表面计算中，在表面原子层上方引入一定厚度的真空层，使得表面原子与周期性镜像原子之间的距离足够大，从而有效地消除了镜像相互作用。
这就相当于在真实的表面体系周围创造了一个虚拟的真空环境，使得表面原子能够在不受外界不合理干扰的情况下展现其真实的性质。例如，在计算半导体表面的电子态时，通过引入合适厚度的真空层，可以准确地计算出表面态的分布和能量，为研究半导体表面的电学性质提供可靠的数据。
对于分子体系，在分子周围引入真空层，能够使分子在计算中近似于孤立存在的状态，避免了分子与自身镜像的虚假耦合。这使得计算能够准确地反映分子自身的电子结构和性质，如分子的电荷分布、偶极矩等。
同时，真空层的引入还可以避免电荷溢出的问题。在 DFT 计算中，电子密度需要在整个计算区域内进行分布，如果没有足够的空间，电子密度可能会在边界处出现异常堆积，导致计算结果不准确。
真空层提供了足够的空间，使得电子密度能够在合理的范围内分布，从而保证了计算的准确性。通过合理设置真空层，能够显著提高表面和分子体系 DFT 计算的精度，为深入研究这些体系的性质提供有力的支持。
真空层设置的影响因素
厚度选择的影响
真空层厚度的选择在 DFT 计算中是一个关键因素，它对计算结果和计算成本都有着显著的影响。当真空层厚度过薄时，会导致一系列问题。由于无法有效消除周期性边界条件带来的镜像相互作用，表面或分子体系会与自身的镜像发生虚假耦合，这将严重干扰对体系真实性质的计算。
在计算表面体系的电子结构时，镜像相互作用会使表面原子的电子云分布出现异常，导致计算得到的能带结构、态密度等出现偏差，无法准确反映表面的电子特性。
电荷溢出问题也会随着真空层过薄而加剧。在计算过程中，电子密度需要在整个计算区域内合理分布。如果真空层厚度不足，电子云将无法在足够的空间内扩散，从而在边界处堆积，导致电荷密度分布不均匀。这不仅会影响电子结构的计算准确性，还会对体系的能量计算产生负面影响，使得表面吸附能、反应能等热力学性质的计算结果出现较大误差。
然而，真空层厚度也并非越大越好。当真空层过厚时，计算成本会大幅增加。在 DFT 计算中，计算量通常与体系的大小成正比。过厚的真空层会显著增大计算体系的体积，使得计算所需的内存和计算时间大幅增加。
在大规模的计算任务中，这可能导致计算资源的过度消耗，甚至超出计算设备的承受能力，使得计算无法顺利进行。过厚的真空层还可能引入不必要的计算误差。
随着真空层厚度的增加，计算过程中的数值噪声也可能随之增大，从而影响计算结果的精度。因此，在实际计算中，需要在保证计算精度的前提下，合理选择真空层厚度，以平衡计算成本和计算结果的准确性。
收敛性测试方法

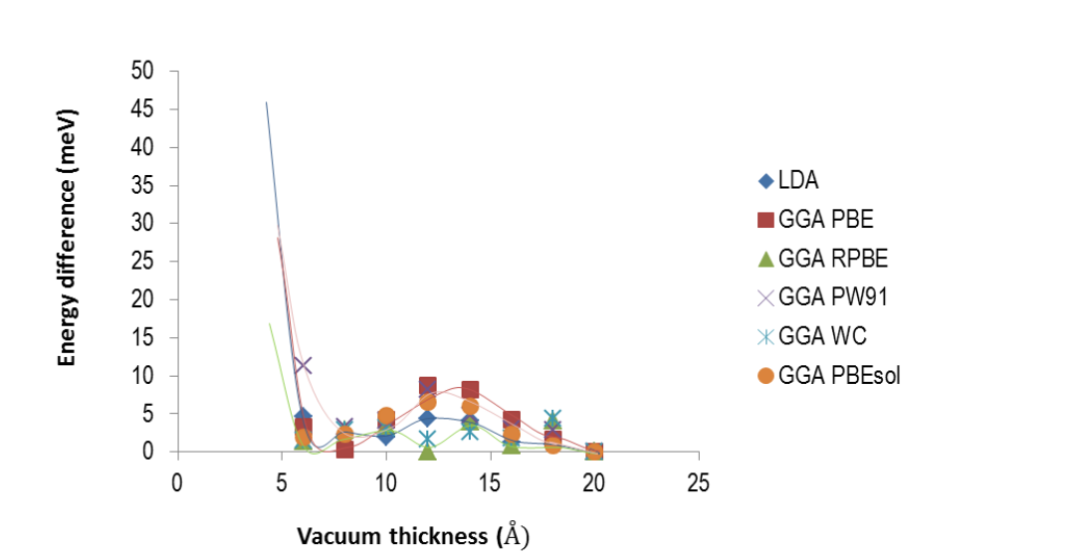

为了确定合适的真空层厚度，进行收敛性测试是一种常用且有效的方法。能量收敛性测试是一种基础且重要的方法。在计算过程中，体系的总能量是一个关键的物理量，它反映了体系中所有粒子之间的相互作用。随着真空层厚度的增加，体系的总能量会逐渐趋于稳定。

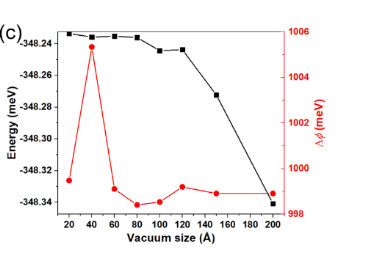

当真空层厚度达到一定值时，继续增加真空层厚度，体系总能量的变化将非常小，趋近于一个常数。通过计算不同真空层厚度下体系的总能量，并绘制能量随真空层厚度变化的曲线，可以直观地观察到能量的收敛情况。当能量变化小于某个设定的阈值（如 0.001 eV/atom）时，即可认为体系的能量已经收敛，此时对应的真空层厚度即为合适的厚度。
功函数收敛性测试在涉及表面性质的计算中具有重要意义。功函数是指将一个电子从材料内部移到真空能级所需的最小能量，它与材料的表面电学性质密切相关。在不同真空层厚度下计算体系的功函数，当功函数随着真空层厚度的增加不再发生明显变化时，说明功函数已经收敛。
通过功函数收敛性测试确定的真空层厚度，能够保证在计算表面电学性质时获得准确的结果。在研究金属表面的电子发射特性时，准确的功函数计算对于理解电子发射过程至关重要，而合适的真空层厚度则是保证功函数计算准确性的关键。
在进行收敛性测试时，还需要注意一些细节问题。要确保在不同真空层厚度下的计算条件保持一致，包括使用相同的交换关联泛函、相同的 k 点网格设置、相同的截断能等。
只有在相同的计算条件下，才能准确地比较不同真空层厚度下的计算结果，从而确定合适的真空层厚度。 收敛性测试通常需要进行多次计算，计算量较大。因此，在实际操作中，可以采用逐步增加真空层厚度的方法，先进行初步的测试，确定一个大致的范围，然后在这个范围内进行更精细的测试，以提高测试效率，减少计算资源的浪费。
体系依赖性分析
不同体系（分子、二维材料、表面）对真空层的要求存在差异，这主要是由它们各自的结构特点和物理性质决定的。分子体系通常是孤立存在的，其周围不存在周期性排列的环境。

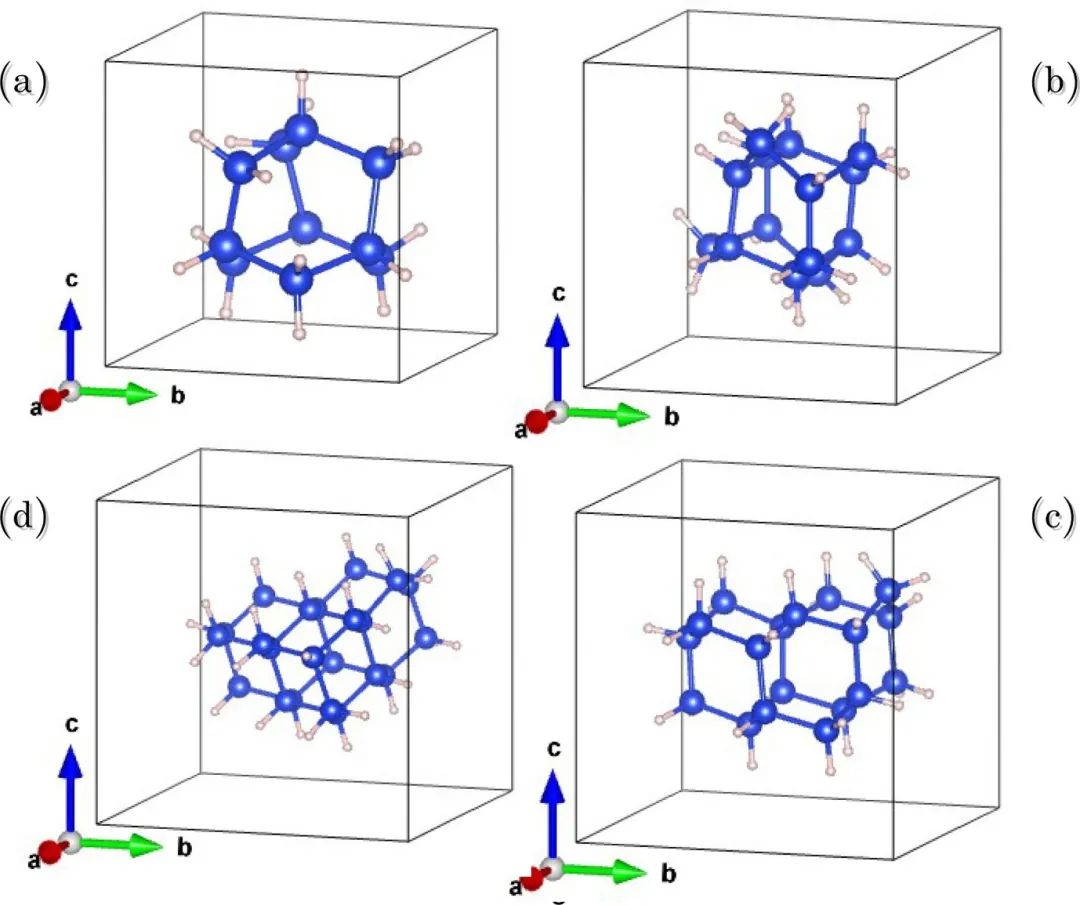

在计算分子时，引入真空层的目的是使分子在计算中近似于孤立状态，避免与自身镜像的虚假耦合。由于分子的尺寸相对较小，电子云分布范围有限，所以对真空层厚度的要求相对较低。一般来说，5 – 10 Å 的真空层厚度通常足以满足大多数分子体系的计算需求。对于一些较大的有机分子，可能需要适当增加真空层厚度，以确保分子的电子云能够在真空中合理分布，避免与边界发生相互作用。
二维材料具有独特的二维平面结构，其原子在平面内呈周期性排列，但在垂直于平面的方向上是有限的。在计算二维材料时，真空层的作用不仅是消除周期性边界条件带来的影响，还需要模拟二维材料在真实环境中的孤立状态。
由于二维材料的电子云在垂直于平面方向上有一定的扩展，所以对真空层厚度的要求相对较高。对于石墨烯等常见的二维材料，通常需要 10 – 20 Å 的真空层厚度。这样的厚度能够保证二维材料的电子结构不受周期性镜像的干扰，准确地反映其本征性质。
如果真空层厚度不足，二维材料的电子云可能会与周期性镜像发生相互作用，导致计算得到的能带结构、电子态密度等出现偏差，无法真实反映二维材料的特性。表面体系是材料与外界环境接触的边界，表面原子存在未饱和的化学键，具有较高的活性。在计算表面体系时，真空层的引入是为了模拟表面与真空环境的接触，消除表面原子与周期性镜像的相互作用。
表面体系对真空层厚度的要求取决于表面的性质和计算的目的。对于金属表面，由于金属原子的电子云较为离域，真空层厚度一般需要 10 – 15 Å。而对于半导体表面，由于其电子结构对表面态较为敏感，可能需要更厚的真空层，一般在 15 – 20 Å 左右。
在研究表面吸附现象时，还需要考虑吸附分子与表面之间的相互作用，以及吸附分子的大小和取向等因素，从而合理调整真空层厚度，以确保能够准确计算表面吸附能、吸附构型等物理量。
真空层不足导致的常见问题
电子结构计算误差
在运用密度泛函理论（DFT）进行材料的电子结构计算时，真空层的厚度对计算结果有着显著影响。当真空层不足时，体系的周期性边界条件会导致严重的问题。以表面体系计算为例，在没有足够真空层的情况下，表面原子会与通过周期性复制产生的自身镜像原子发生虚假的相互作用，即镜像相互作用。
这种镜像相互作用会干扰表面原子的电子云分布，使得计算得到的能带结构出现偏差。在理想情况下，表面体系的能带结构应能准确反映表面原子的电子态特性，但由于真空层不足，镜像相互作用导致表面原子的电子云被不合理地扭曲，原本清晰的能带结构变得模糊，能带的位置和宽度出现错误，从而无法准确反映表面的真实电子结构。
对于分子体系，真空层不足同样会带来严重的影响。分子在计算中应处于孤立状态，以准确反映其自身的电子结构和性质。但如果真空层厚度不够，分子会与自身的镜像分子发生虚假耦合。
这种耦合会导致分子的电子云分布异常，进而影响态密度的计算。态密度是描述电子在不同能量状态下分布情况的重要物理量，真空层不足导致的电子云分布异常会使态密度曲线出现虚假的峰和谷，无法真实反映分子的电子态分布，使得基于态密度分析的分子性质研究失去可靠性。
表面吸附能、功函数计算不准确
表面吸附能和功函数是材料表面性质研究中的重要物理量，它们的准确计算对于理解材料的表面化学反应、电子发射等过程至关重要。然而，真空层不足会对这两个物理量的计算精度产生严重影响。

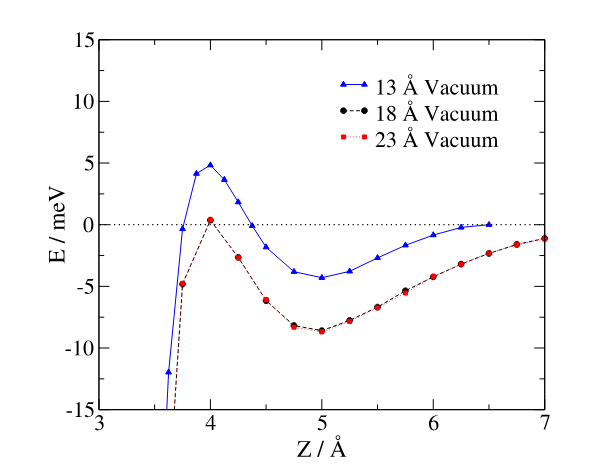

在计算表面吸附能时，真空层不足会导致表面原子与吸附分子之间的相互作用被错误描述。由于真空层过薄，表面原子与周期性镜像原子之间的虚假相互作用会干扰表面与吸附分子之间的真实相互作用。
这会使得计算得到的表面吸附能与实际值存在较大偏差，无法准确反映吸附过程的能量变化。在研究催化剂表面对反应物分子的吸附时，如果真空层不足，计算得到的吸附能可能会过高或过低，从而误导对催化剂活性的评估。
功函数是指将一个电子从材料内部移到真空能级所需的最小能量，它与材料的表面电学性质密切相关。真空层不足会使计算过程中真空能级的确定出现偏差，进而导致功函数计算不准确。
在确定真空能级时，需要保证体系的静电势在真空区域能够合理收敛到零。但如果真空层过薄，静电势无法在有限的真空区域内收敛，导致真空能级的位置无法准确确定，最终使得功函数的计算结果出现错误。这对于研究材料的电子发射特性、光电效应等方面会产生严重的误导，影响对材料表面电学性质的正确理解。
电荷密度异常截断
电荷密度在描述材料的电子结构和化学性质中起着关键作用，其分布的准确性直接关系到对材料性质的理解和预测。当真空层不足时，电荷密度在边界处会出现不自然截断的现象，这会对材料性质的计算产生严重的负面影响。
在 DFT 计算中，电子密度需要在整个计算区域内进行合理分布。然而，当真空层厚度不足时，电子云无法在足够的空间内扩散，导致电荷密度在边界处被强制截断。
这种不自然的截断会破坏电荷密度的连续性，使得电荷分布出现异常。原本应该在真空中逐渐衰减的电子云，由于真空层不足，在边界处突然截断，这会导致电荷密度的分布与真实情况相差甚远。
电荷密度异常截断会对材料的电子结构和能量计算产生连锁反应。它会影响电子态的计算，使得计算得到的能级、能带结构等出现偏差，无法准确反映材料的电子特性。
电荷密度异常截断还会干扰体系的能量计算，导致表面吸附能、反应能等热力学性质的计算结果出现误差。在研究化学反应过程中，电荷密度的准确分布对于理解反应机理和能量变化至关重要，而真空层不足导致的电荷密度异常截断会使得对化学反应的研究产生错误的结论，阻碍对材料化学性质的深入理解和应用。
